ARVORE GENEALÓGICA DAS VÁLVULAS DE 1V DE PRODUÇÃO AMERICANA.

A 1L6 é descendente direta do primeiro projeto Americano para válvulas de 1Volt



Elenco cronológico dos lançamentos Norte Americanos

1A6 1932

1C6 1933

1A7 1935

1C7 1937

1LA6 1939



1LE3 1940



1LC6 1940 (April)



Aqui incluímos três tipos que não pertencem família mas seus atributos o tornaram notáveis.

São eles a 1C8/1E8 com primeira subminiatura pentagrade

A 1R5 como a válvula mais utilizada em rádios portáteis

A 1V6 como a suprema tecnologia de miniaturização.

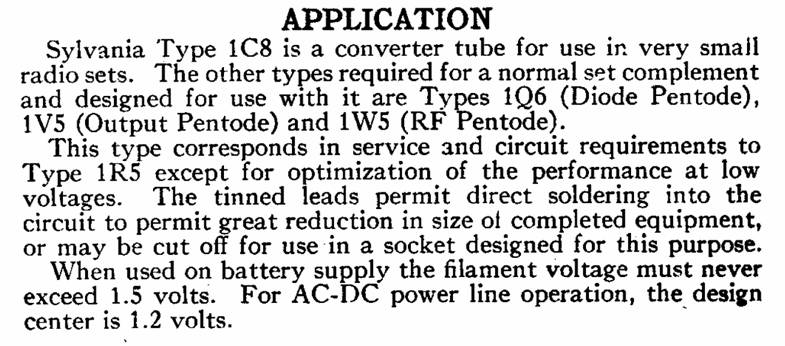

#*1C8/1E8 1935

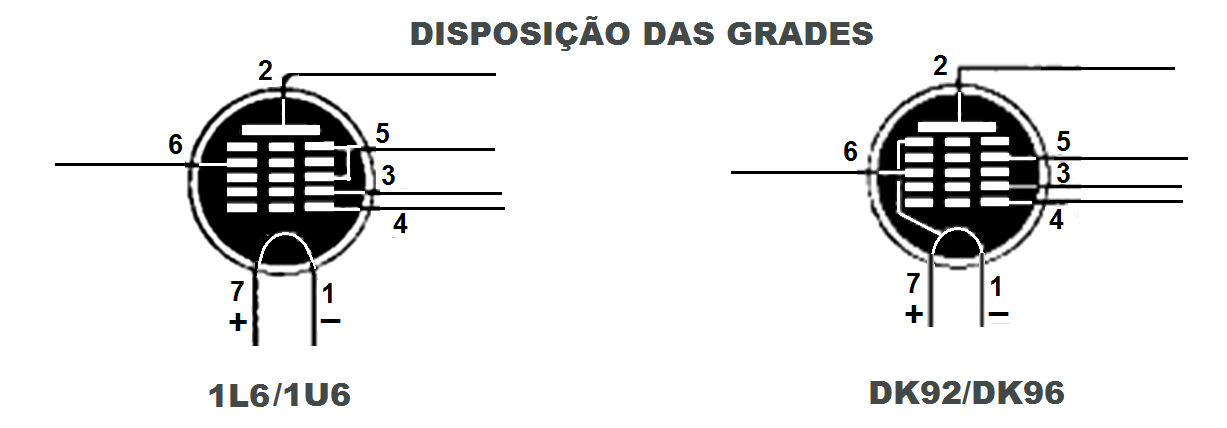

*= Alteração de padrão nas conexões de grades

# = Válvula subminiatura

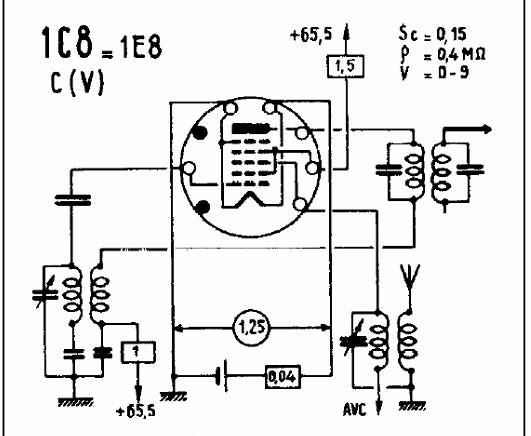

1C8 .. pentagrid conv ..  8CN .. f: 1.25vDC, 0.04ma .. 0v grid . s: 67.5v, 1.5ma . p: 67.5v, 1ma .. Rp=400k . conversion transconductance=150

1E8 .. pentagrid conv ..  8CN .. f: 1.25vDC, 0.04a .. 0v grid . s: 67.5v, 1.5ma . p: 67.5v, 1ma . Rp=400k . conversion transconductance=150

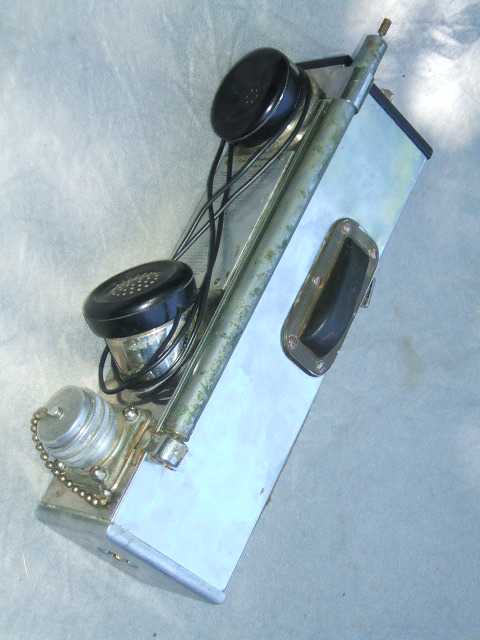

US Forestry Service type SF handie-talkie, the first ever FM handy.
Manufacture began in 1948, about 16 months before PRC-6.

These operate in the 8m band, and like many other USFS radios of the era, has 2 complete transmitters. It uses 2 types of 8-pin submini tube; 1C8 and 1W5, and has 29 (!) in total. The only control of the early model is a channel selector switch, it's turned on by screwing in the telescoping aerial.

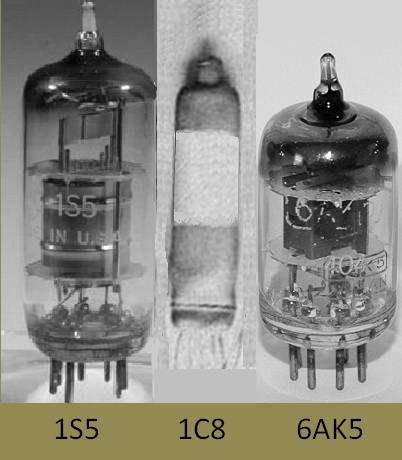

Comparação de dimensões.     *1R5 1940 *= Alteração de padrão nas conexões de grades

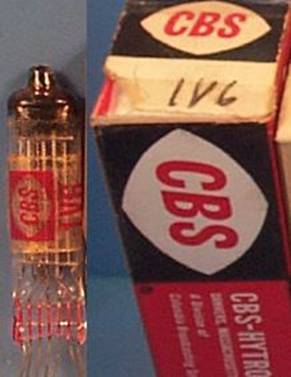

@CBS 1V6 Frequency Converter(Triode and Pentode) 1951

@ =Subminiatura de tipo diferenciado  Triodo pentodo.

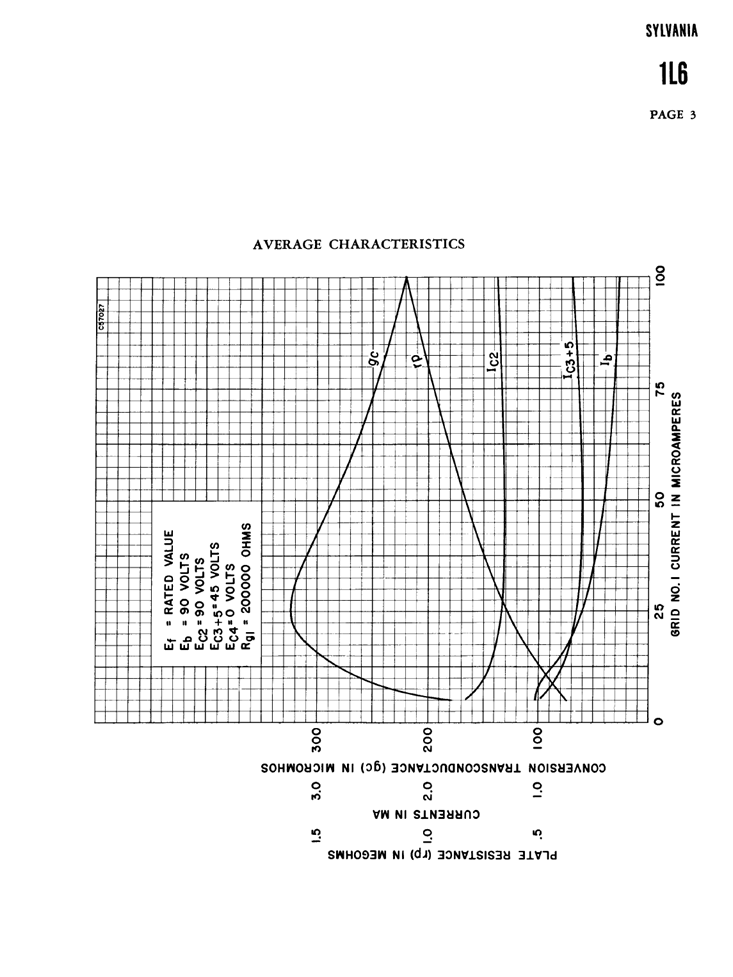

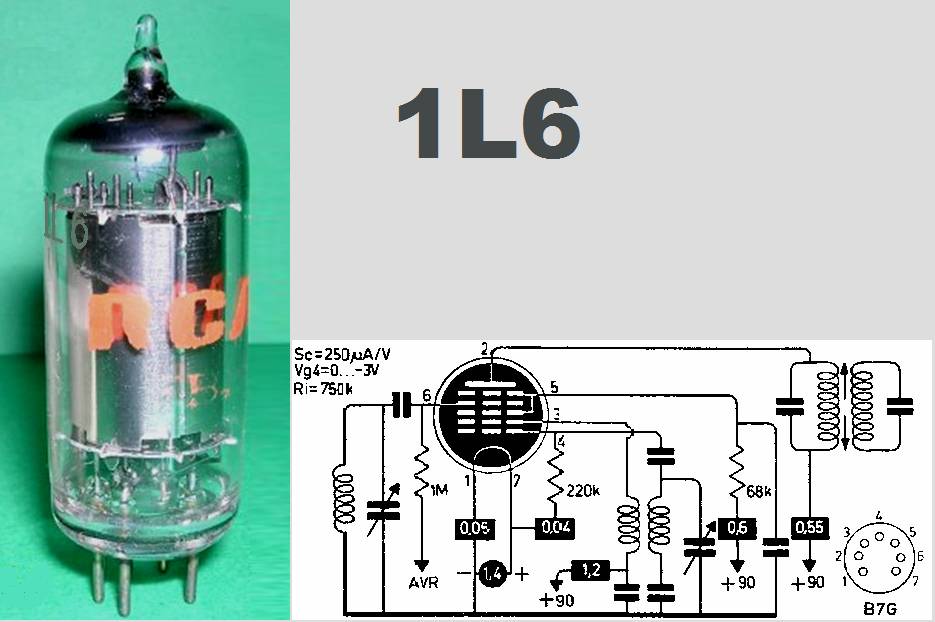

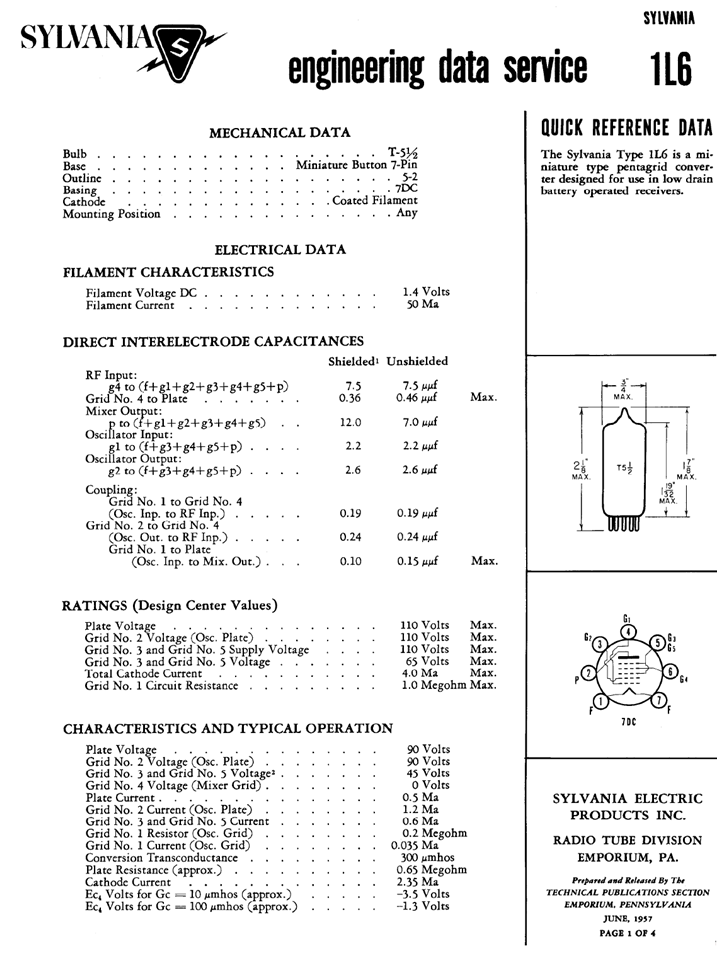

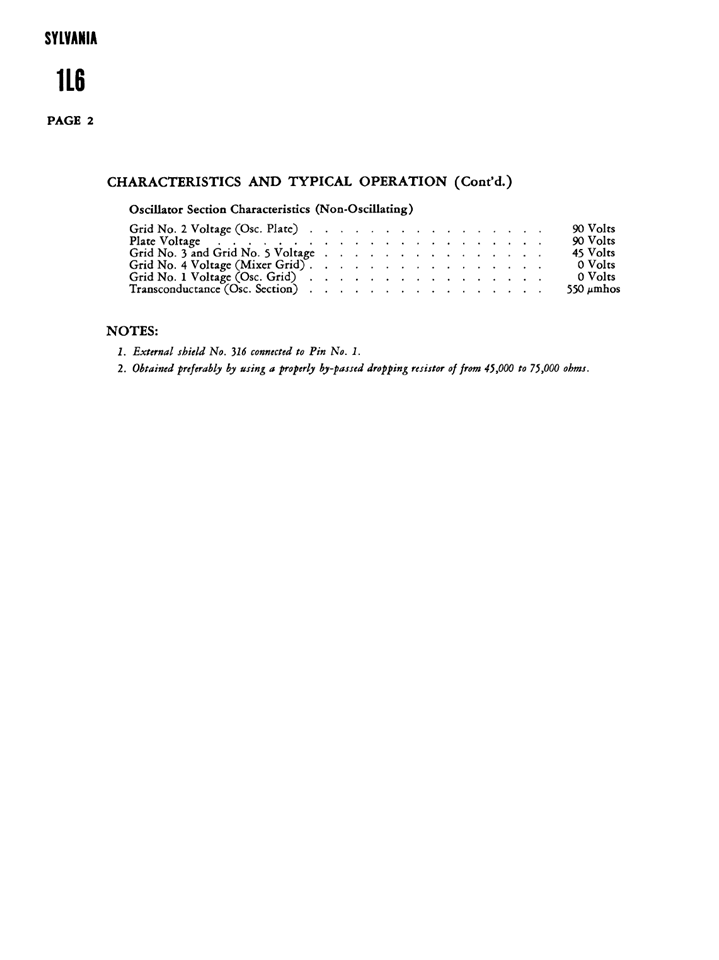

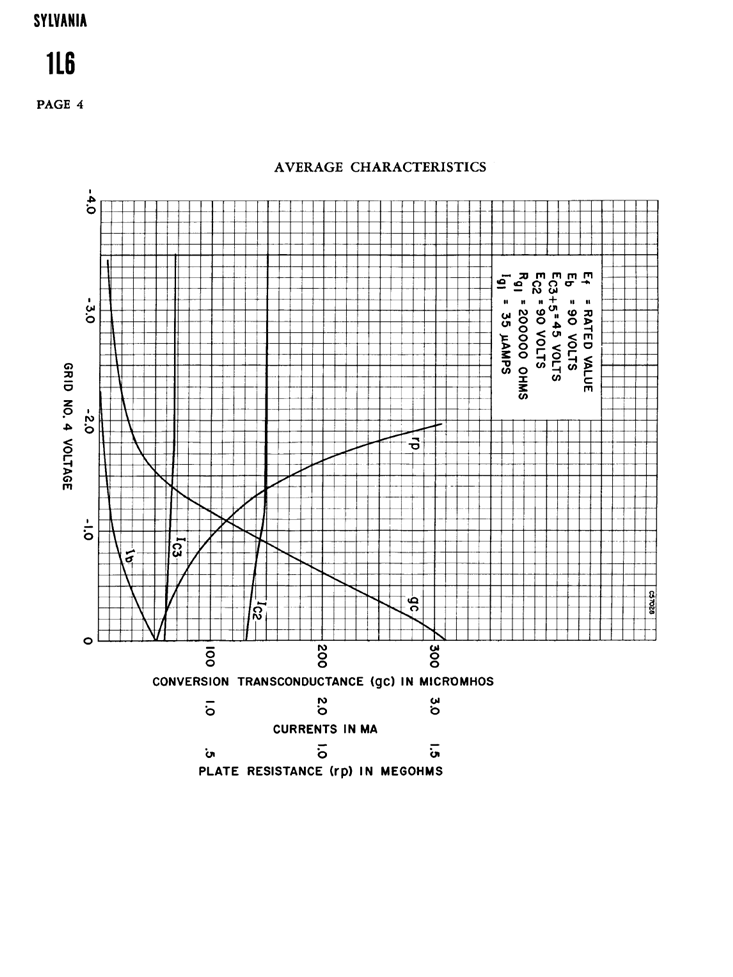

1L6 Estágio final 1949
