Genealogia das 1R5

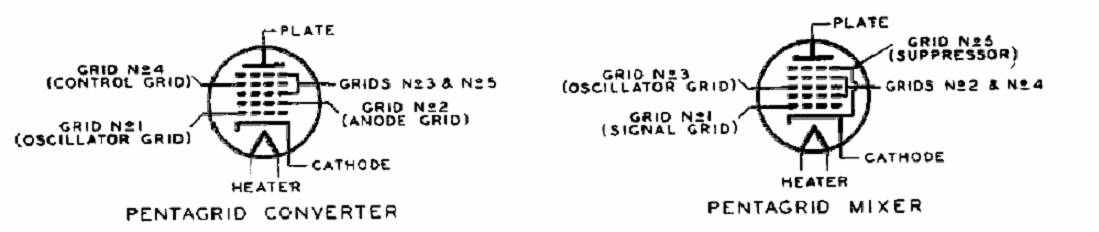

A 6L7 marcou uma nova era entre as pentagrades foi uma nova proposta baseada nas pesquisas européias foi codificada como “pentagrid mixer” para diferenciar dos tipos anteriores agora classificadas como “pentagrid converter”.

As 1R5 são descendentes das 6L7 ou “pentagrid mixer”



A nova válvula ao chegar veio com uma proposta ampla dos mais diversos usos incluindo sua utilização em áudio. Gerou uma série de outros tipos.

A 6SA7 e suas variantes de 12 V, e as 6BA6 com suas variantes de 12 e 18 V (18FX6)  bem como suas variantes para alta transcondutância (6CS6) e sua versão para 12V em placa (12AD6) para utilização com alimentação  diretamente da bateria dos veículos provou ser o melhor tipo de cinco grades desenvolvido.

Estas válvulas são construídas com a técnica de cilindros ou “válvulas enroladas”. Posteriormente demonstraremos  uma técnica construtiva utilizada nas válvulas  militares e profissionais russas chamadas de “válvulas com eletrodos tipo poste”.

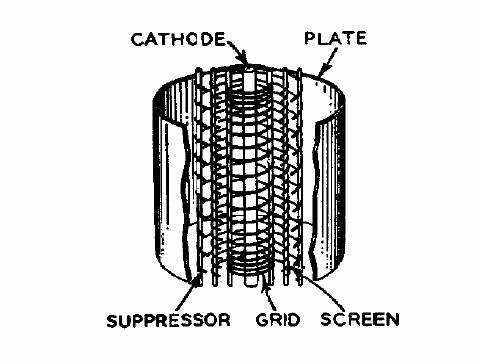

Construção cilíndrica das válvulas multi-elementos ou “válvulas enroladas”

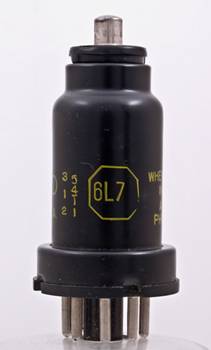

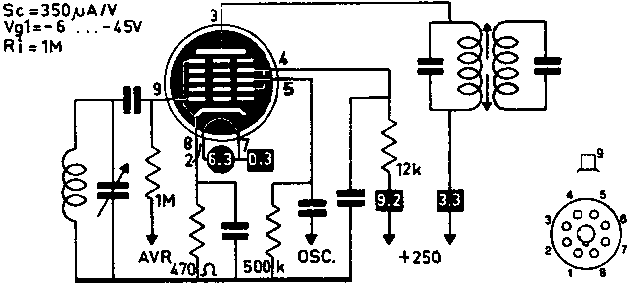

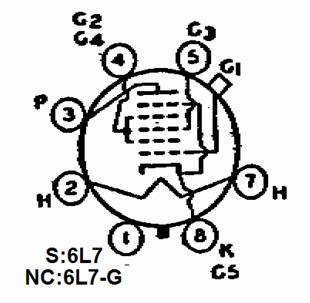

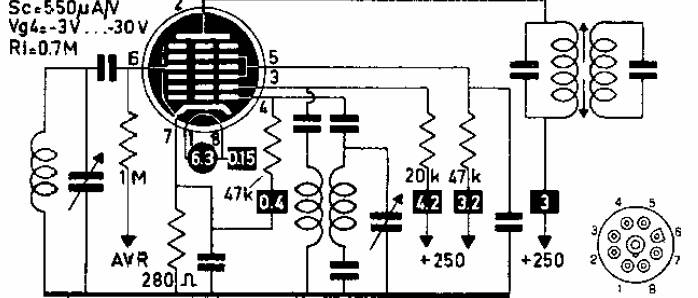

http://www.r-type.org/pics/aay0001.jpg6L7http://www.4tubes.com/DATASHEETS/SCANS-Muiderkring/6/6L7.gif

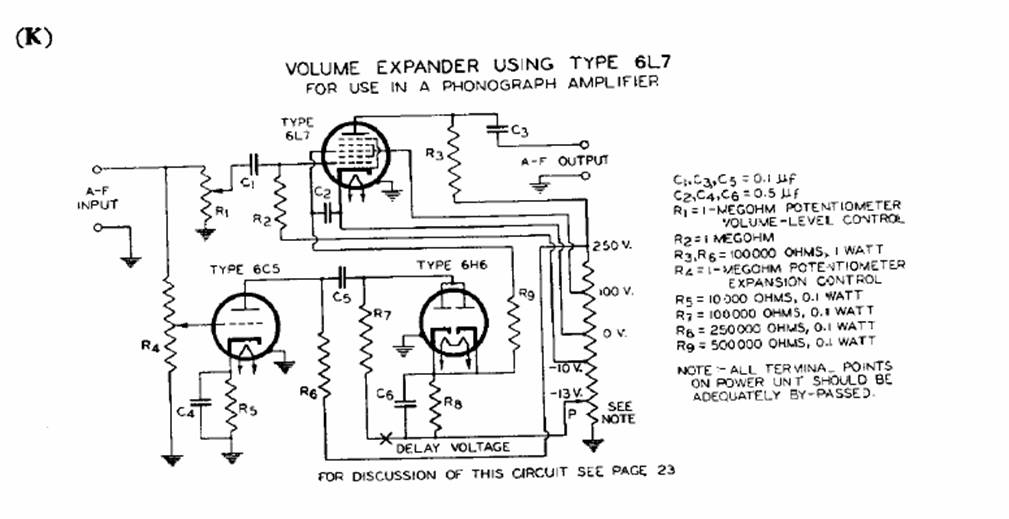

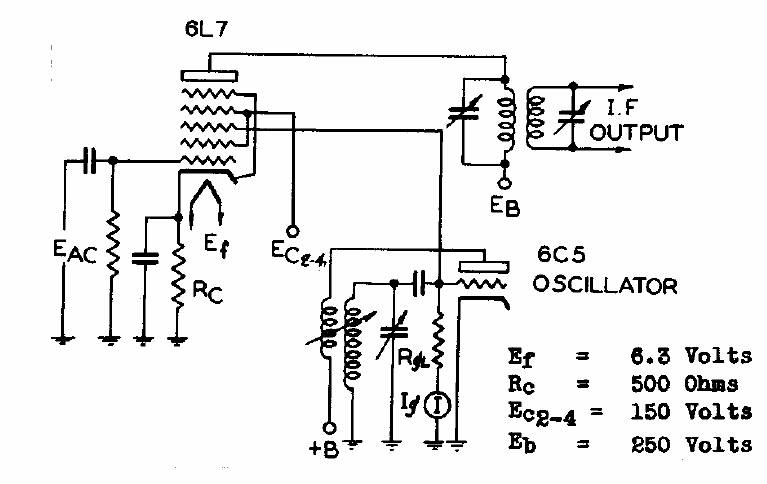

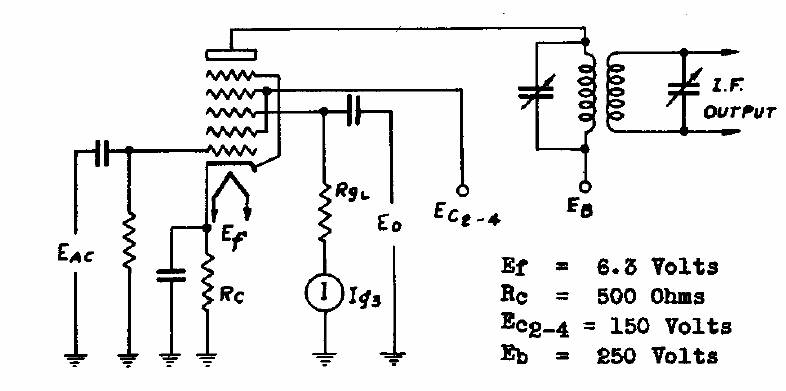

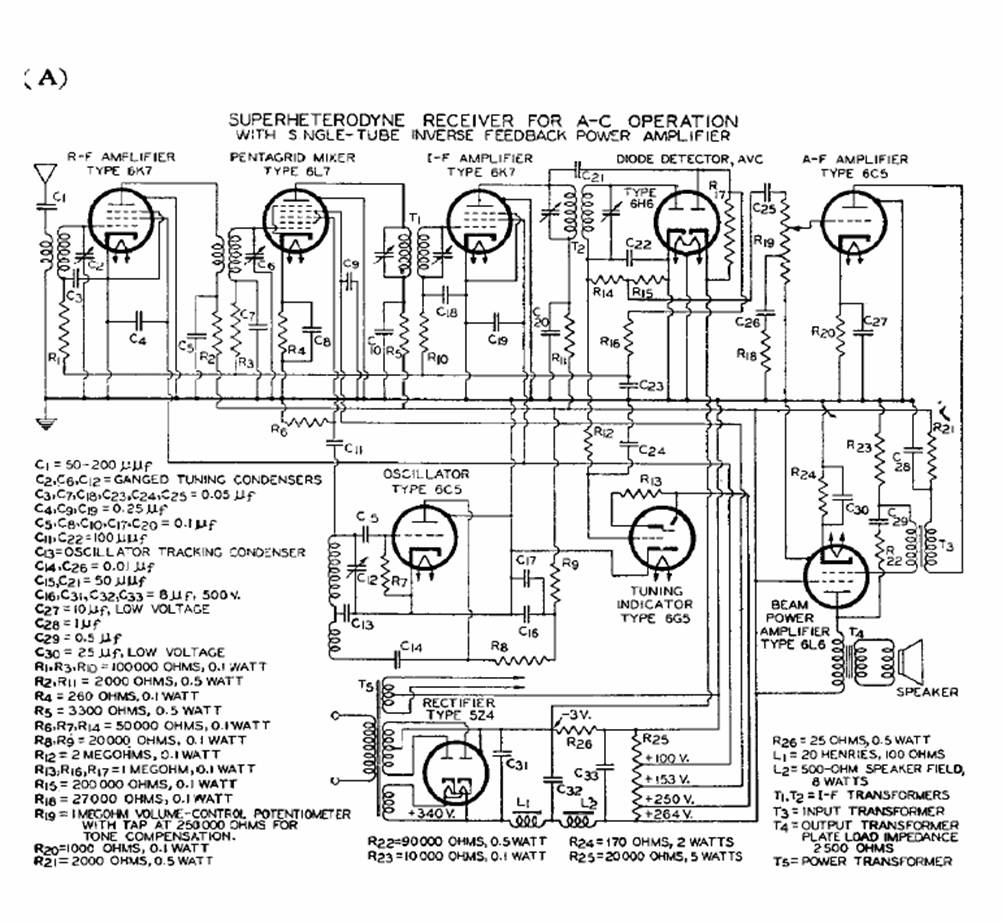

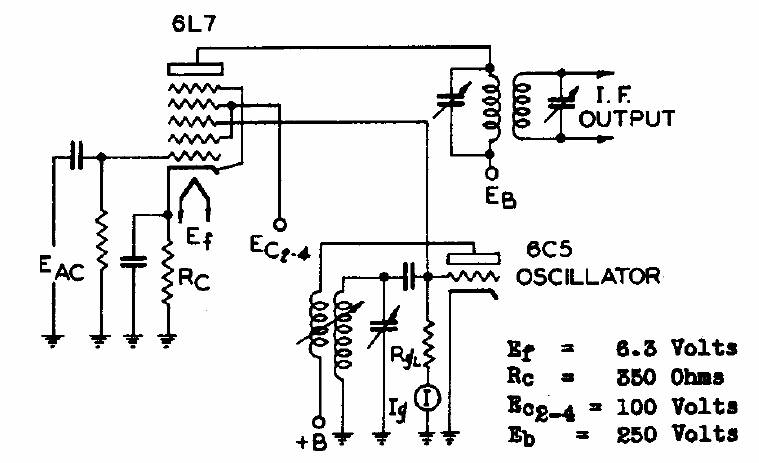

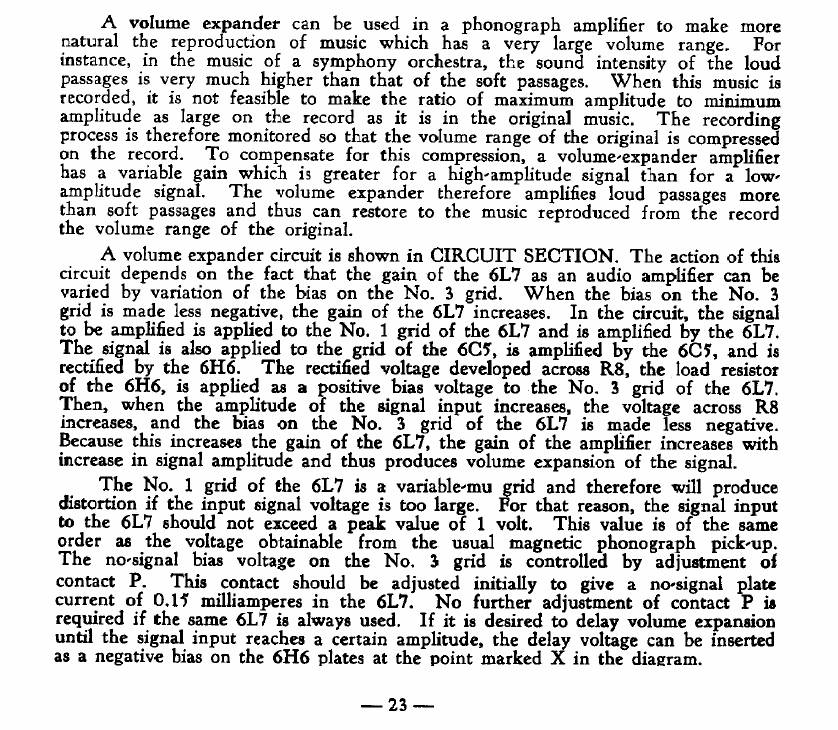

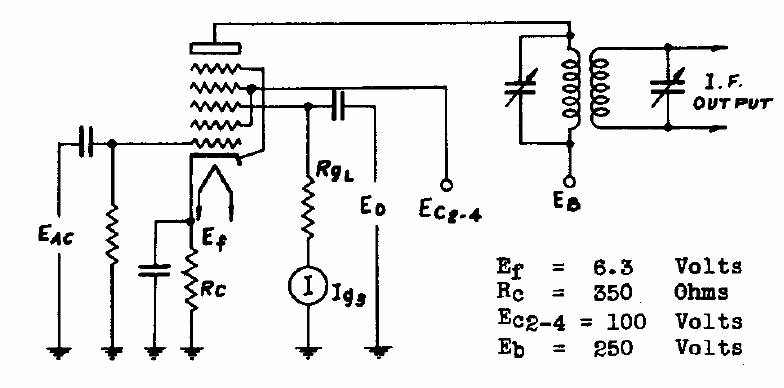

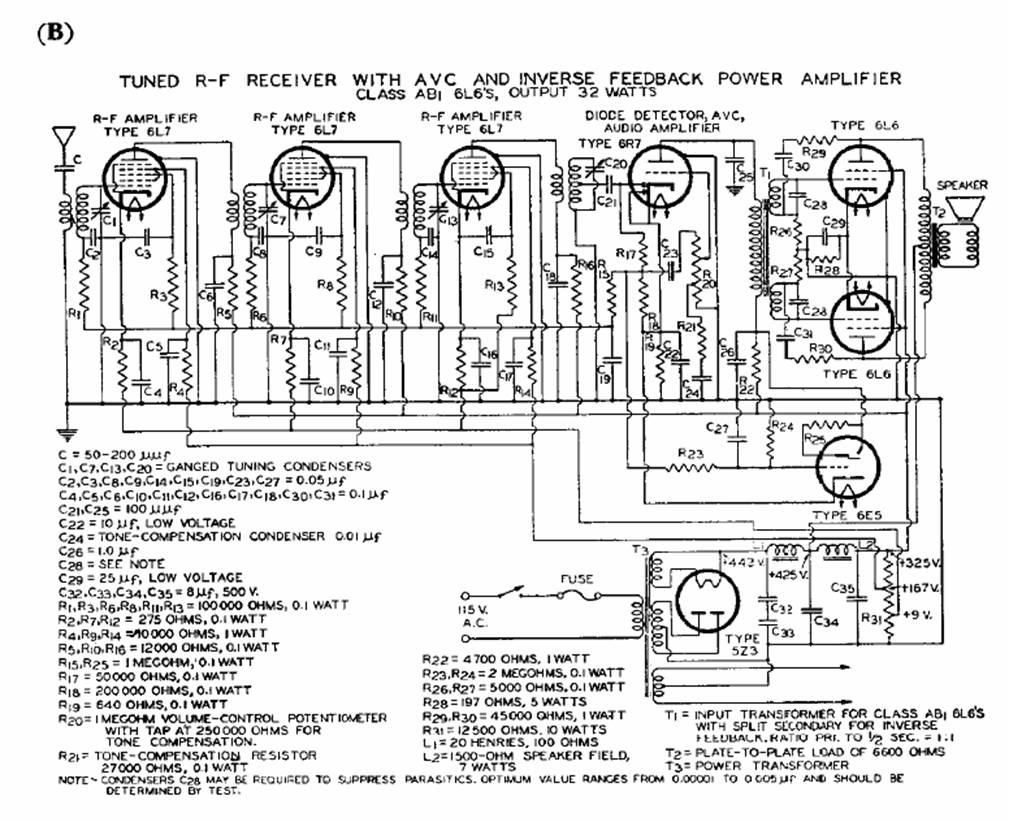

Publicaçao de emprego e circuitos para 6L7

Publicação Ken-Rad  - GE (1937)

Publicação RCA (1937)

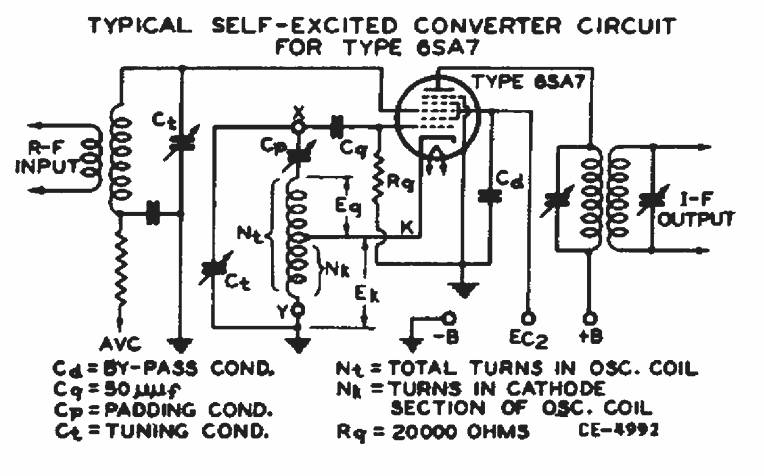

A geração sucessiva iniciada pelas 6SA7 passou a utilizar a maior corrente possível, a oriunda do catodo, para uma oscilação mais firme.

As 6SB7Y,6BA7,6CS6 passaram a utilizar alta transcondutância e são especialmente adequadas para VHF.

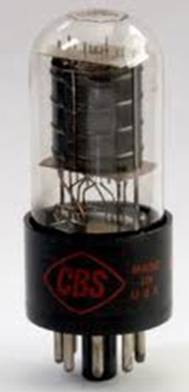

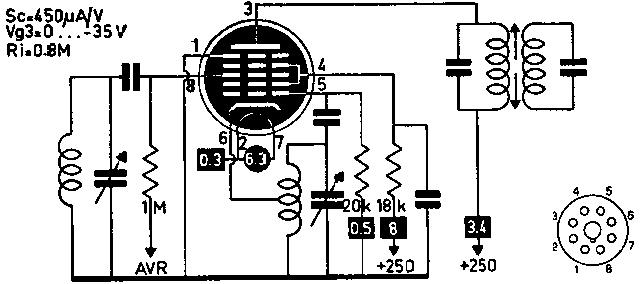

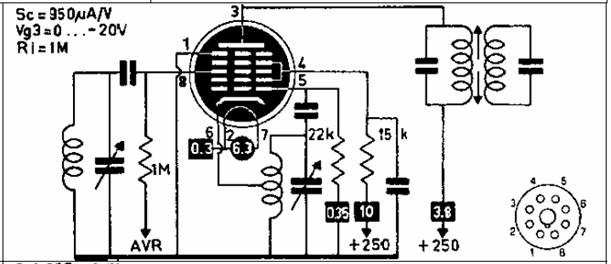

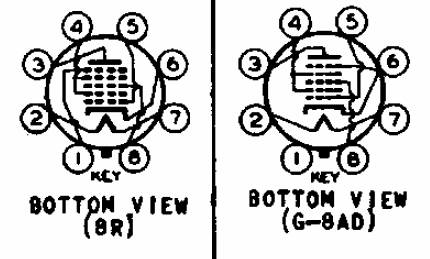

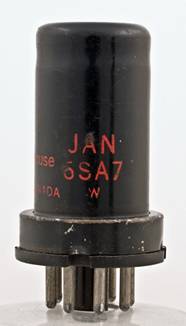

http://www.r-type.org/pics/aaq0026.jpg 6SA76SA7-GT http://www.4tubes.com/DATASHEETS/SCANS-Muiderkring/6/6SA7.gif

 (1938)

7A8(1938) Variação Octodo



6SB7-Y (1946)

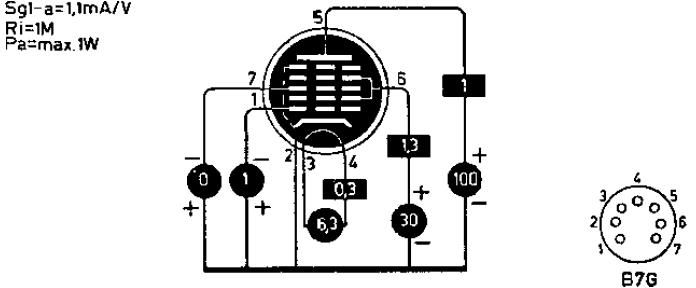

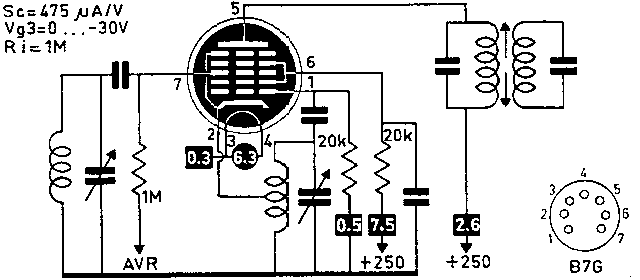

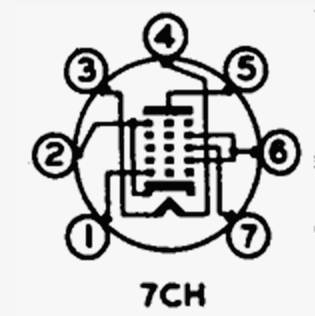

6BE6http://www.4tubes.com/DATASHEETS/SCANS-Muiderkring/E/EK90.gif(1946)

FM1000 base diagramFM1000  (1946)

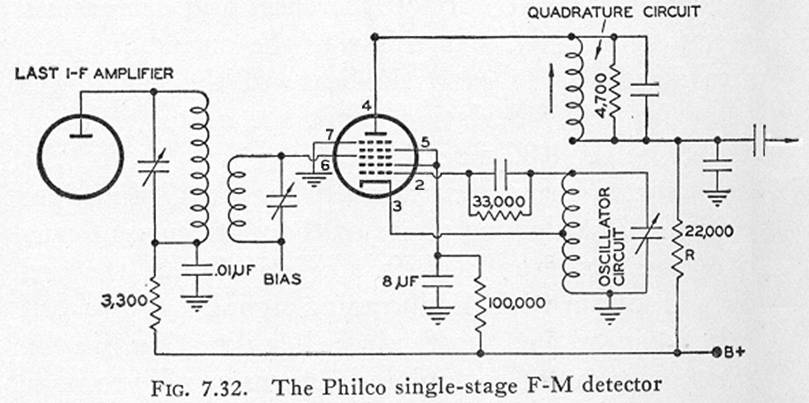

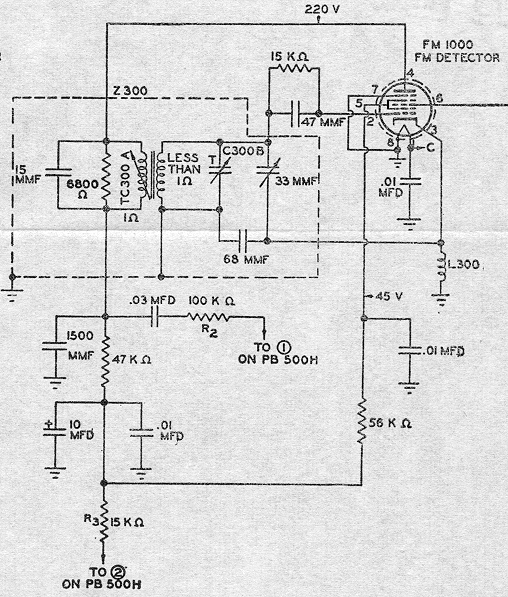

Detail of Philco Model 46-1213 schematic diagram.

Philco 48-482B

6BA7(1948)

6CS6 (1954)

18FX6(1958)

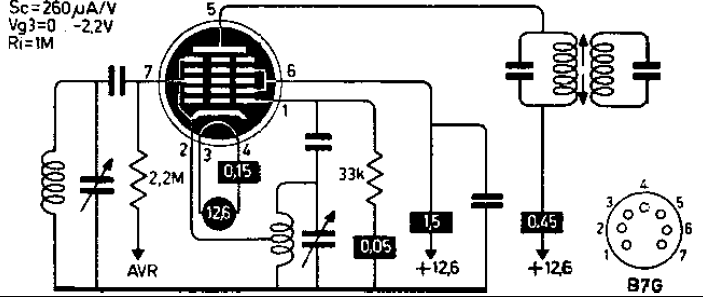

A 12AD6 é um tipo escolhido para operar com 12 V na alimentação. É empregada apenas para ondas médias.

12AD6(1938)

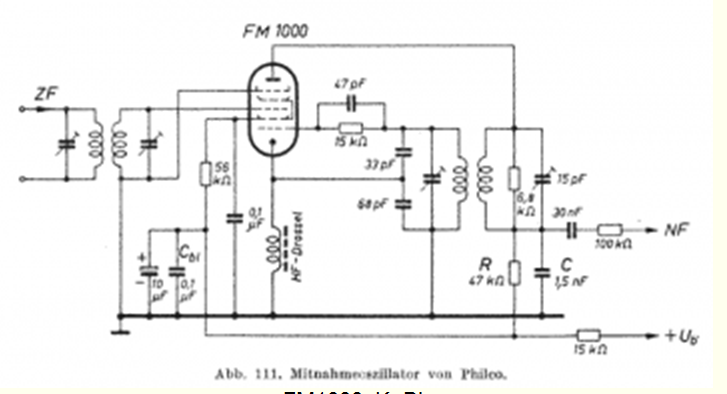

A FM1000 empregada para o detetor de FM “phase lock looped” cujo circuito é insensível para sinais de AM.







As Válvulas que seguem são versões de alta eficiência para baterias de 1 Volt e são derivadas  da concepção original das 6L7.

-Família 1R5-

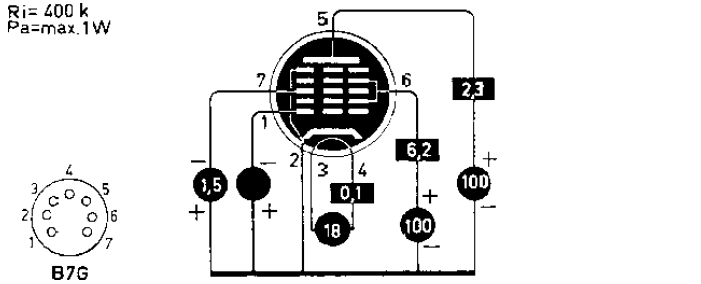

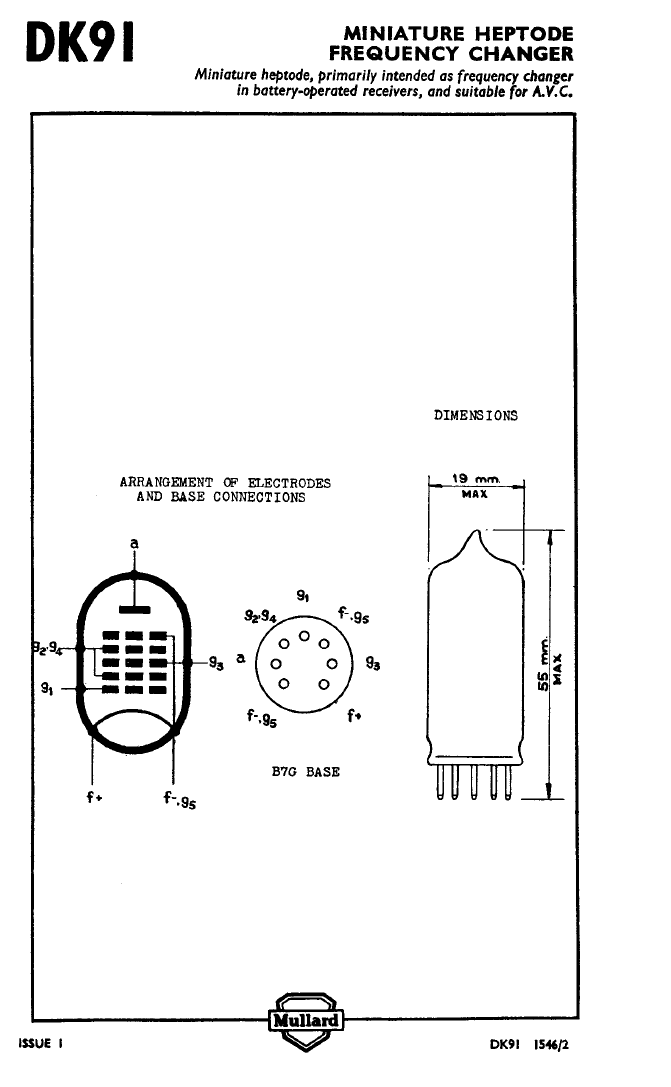

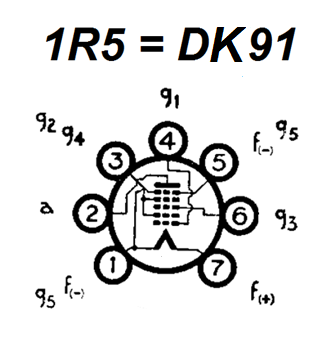

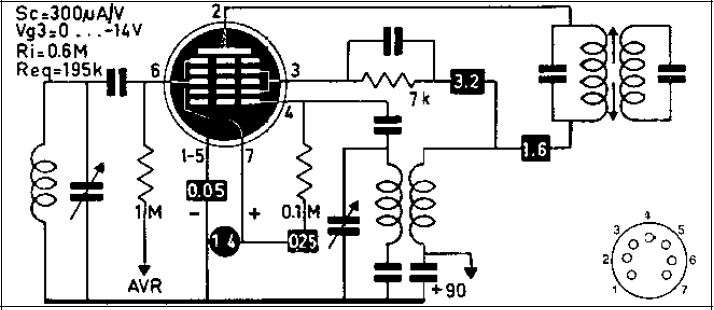

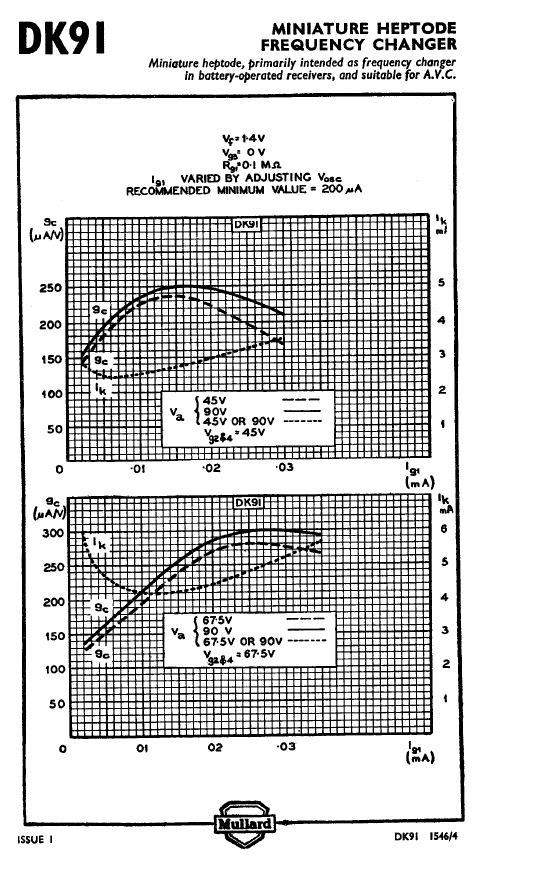

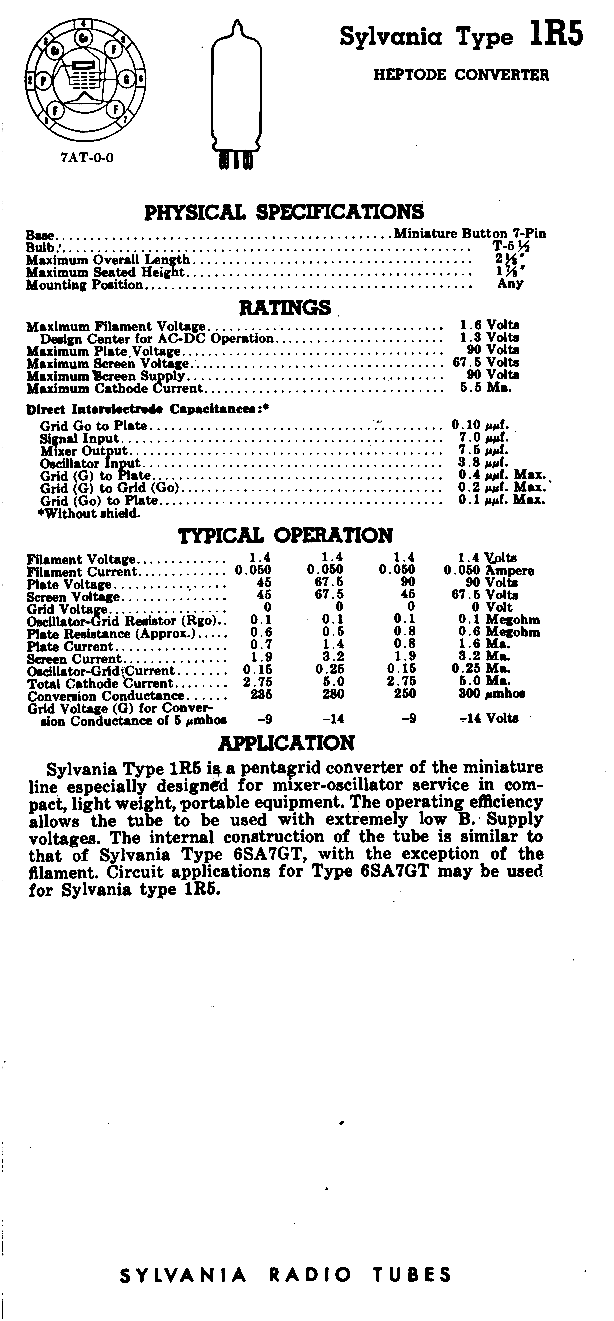

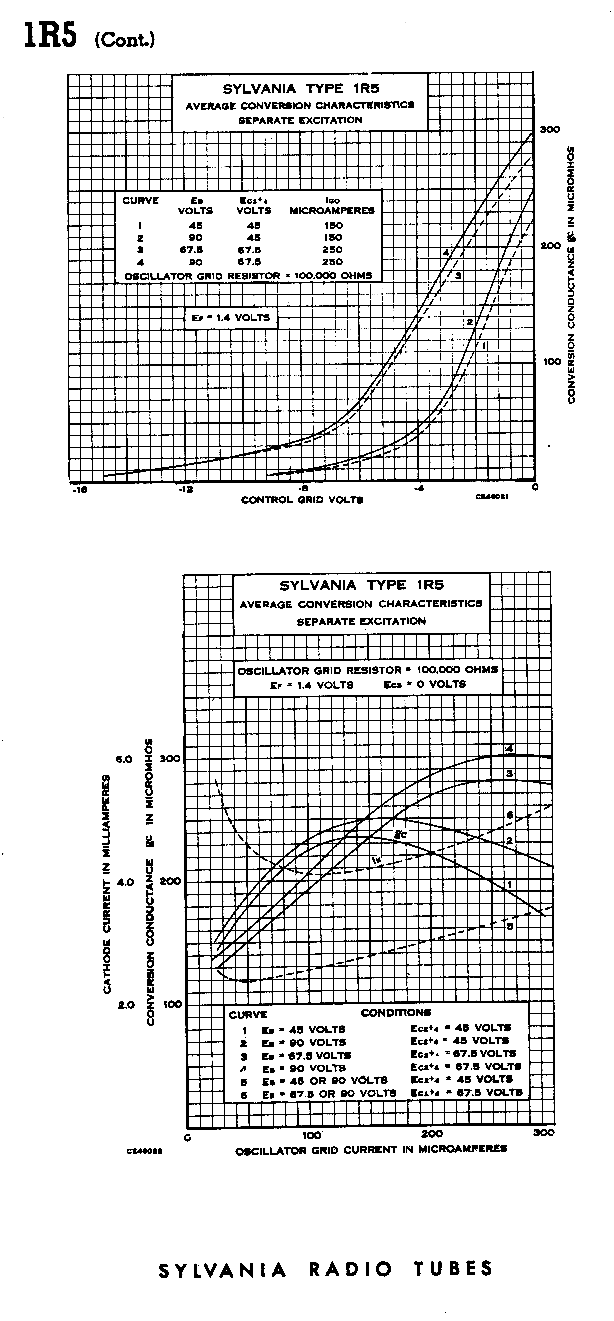

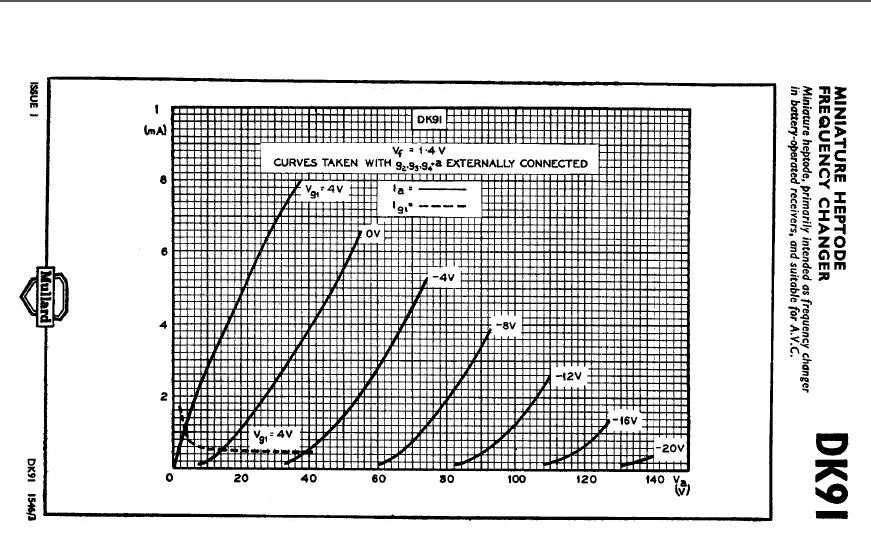

1R5(1940)

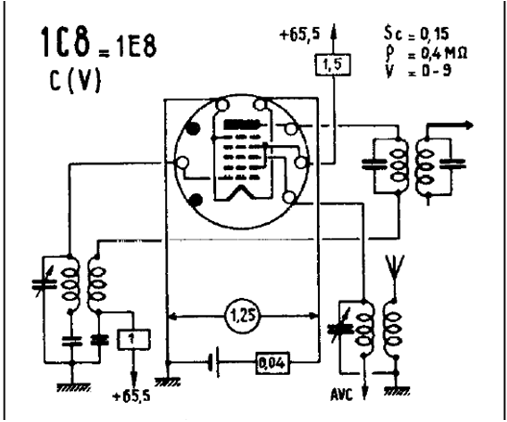

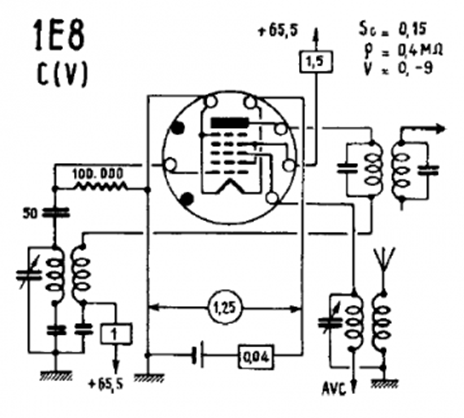

1C8/1E8 (1948)

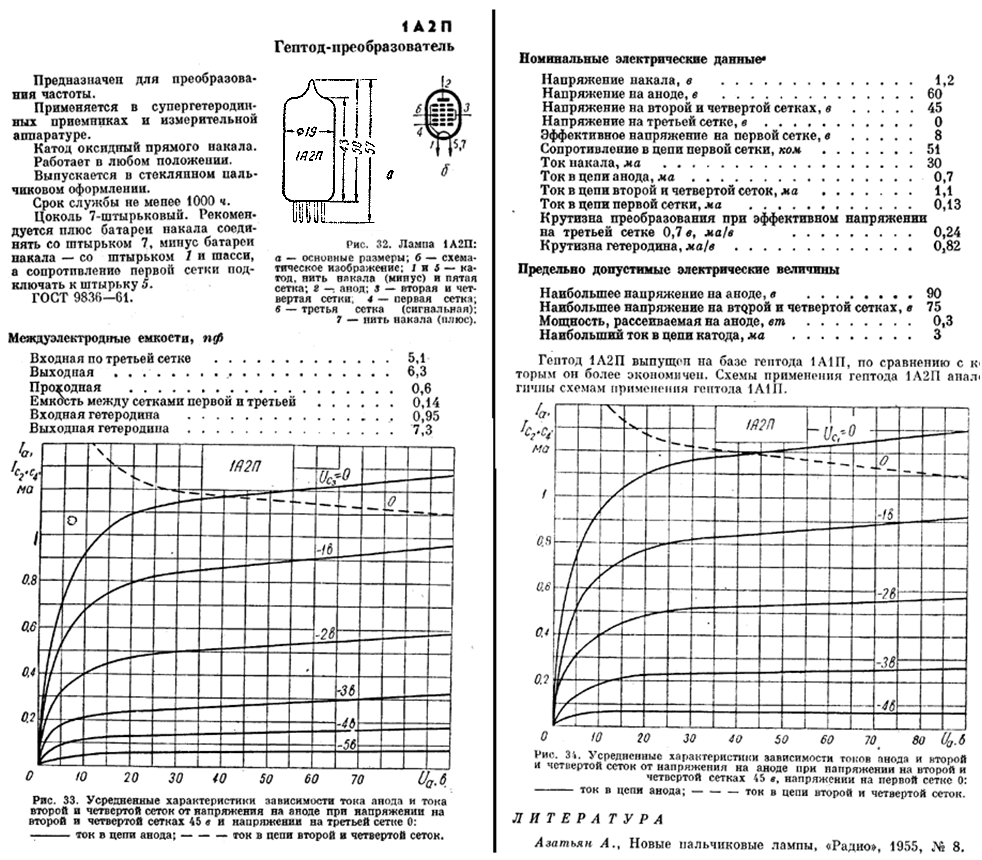

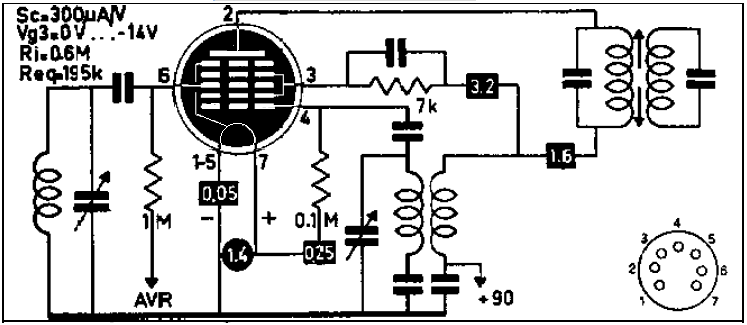

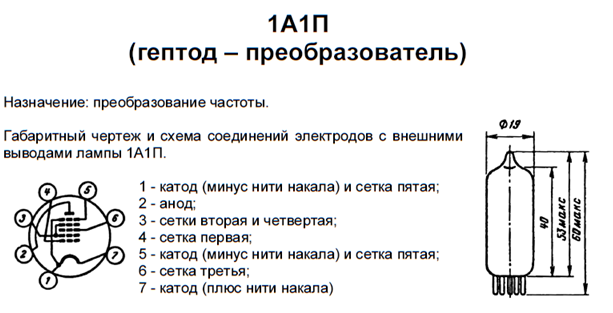

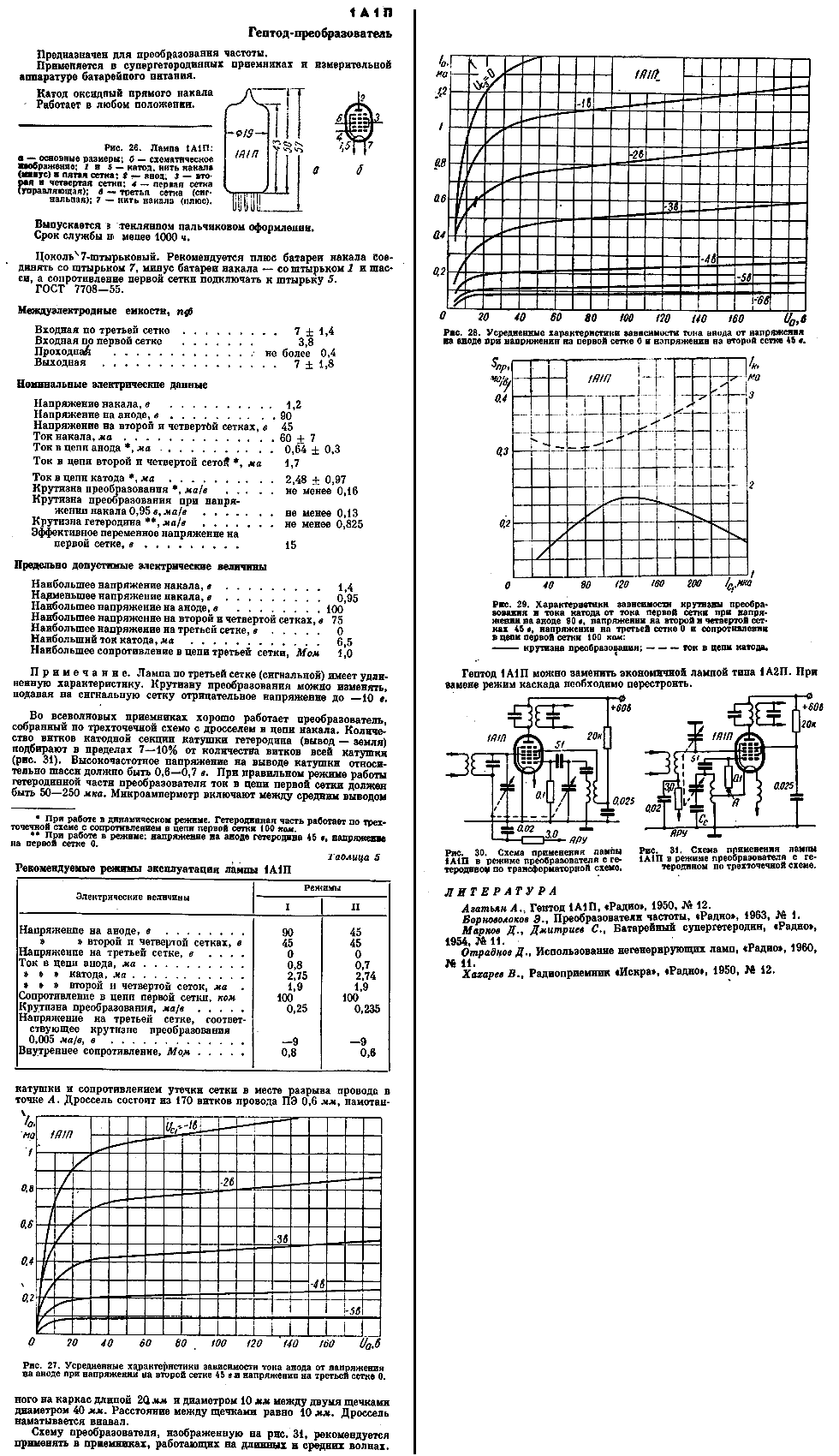

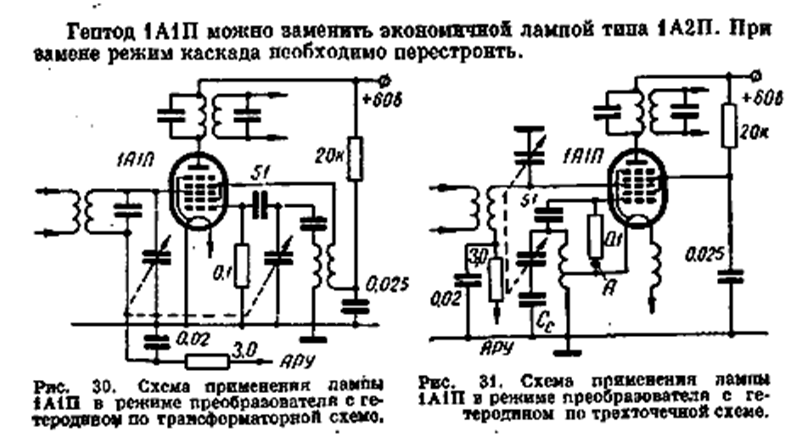

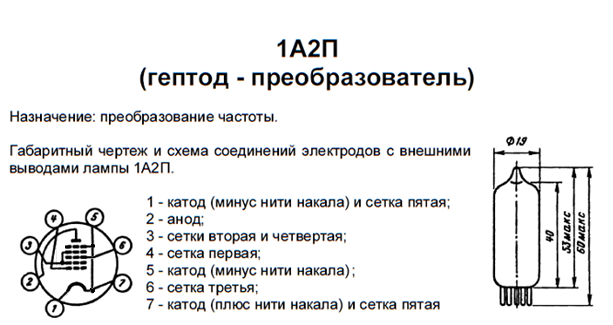

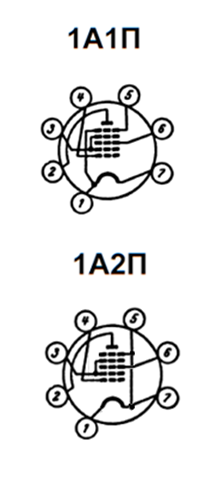

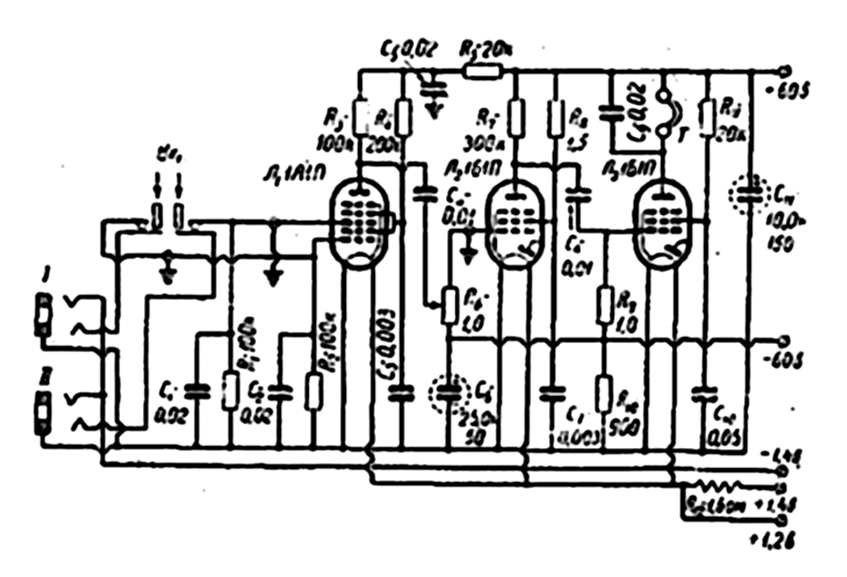

1A1P=(1948); 1A2P=(1954)









A 1 A2P é análoga à 1 A1P porém um pouco mais econômica quanto à emissão e ao mesmo tempo com maior vida útil.
