Gabinete Premiado 2

Continuação

Voltando às Caixas

Depois do trabalho e do prazer de ver as caixas terminadas, forrei–as com  laminado de Mogno usando Carvalho para as molduras. Na parte frontal usei  4 imãs para segurar a grade de pano . Vejam como ficaram as caixas após serem lixadas e prontas para o acabamento. Vocês que querem fazer suas caixas, evitem encaixes de plástico ou algo semelhante.

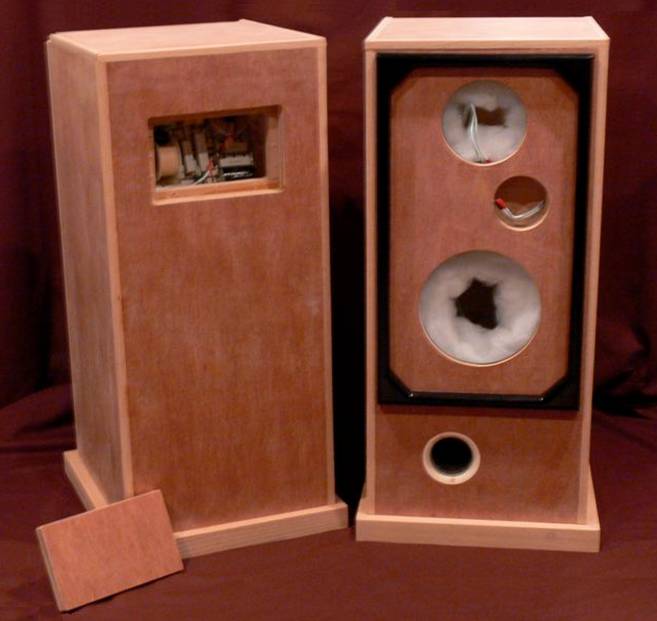

Vista frontal e traseira. Tampa do divisor e suporte da grade de tecido já instalada.

Divisor de freqüências, fiação e forração interna já prontas.

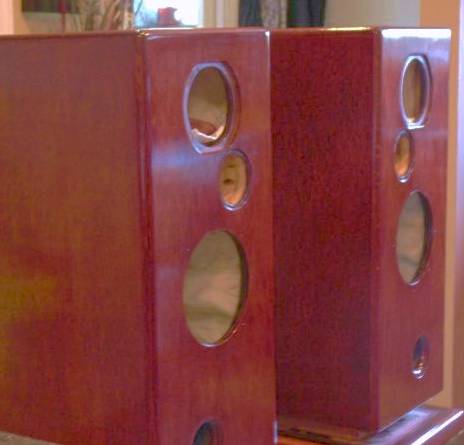

Depois do verniz, veja como ficaram.

Na parte de trás há um painel que cobre os divisores 8 pequenos imãs retém a placa permitindo o seu ajuste. Para evitar ondas sonoras do mid-range, forrei toda a parte interna da tampa com feltro auto-adesivo.

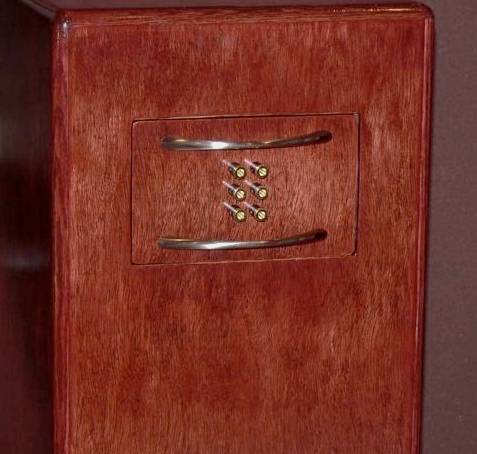

Cada alto falante tem seus terminais aparentes na traseira da caixa. Esta providencia foi tomada para se necessário modificarmos a tonalidade dos falantes através da adição de resistores aos seus terminais. As alças são para proteger os terminais de serem danificados em caso de eventual acidente.

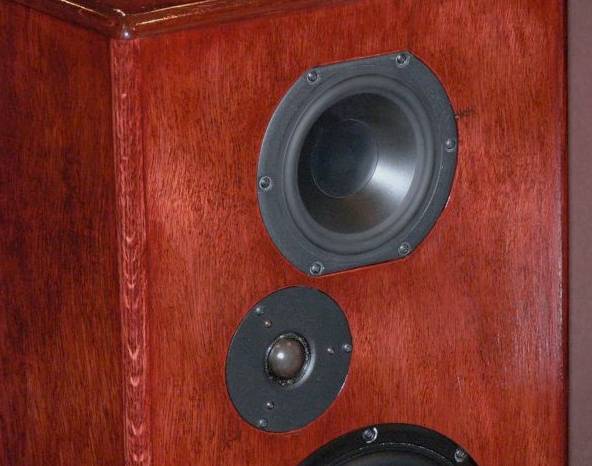

O Mid-range e o Tweeter são montados em anéis de borracha.

Caixa forrada com laminado de Mogno e molduras de canto em Carvalho.

Fizemos a grade com os cantos arredondados, coloquei um feltro na área de contacto com a caixa, também para evitar qualquer formação de som espúreo. As grades são facilmente colocadas e retiradas. Abaixo vista de um angulo da estrutura de suporte ainda sem o tecido.

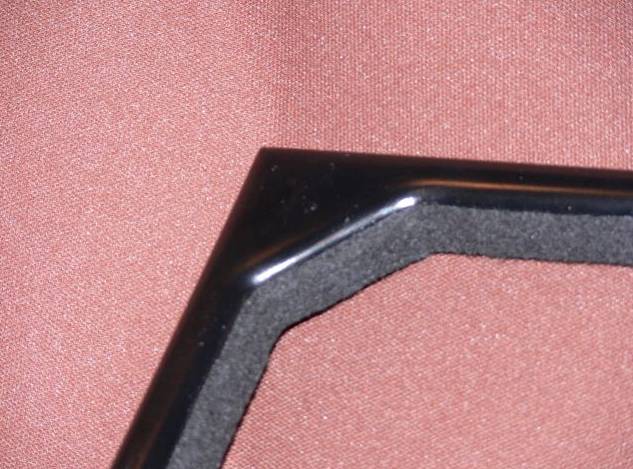

Detalhe da estrutura do tecido frontal.

Soldei a fiação nos terminas pela parte interna , diretamente nos terminais do divisor assim evitei perdas oriundas dos contactos com parafusos. Lembro que a lã de vidro oferece um som melhor que a espuma plástica conhecida como poly-fill.  Coloquei também feltro atrás dos imãs dos falantes para evitar reflexão.

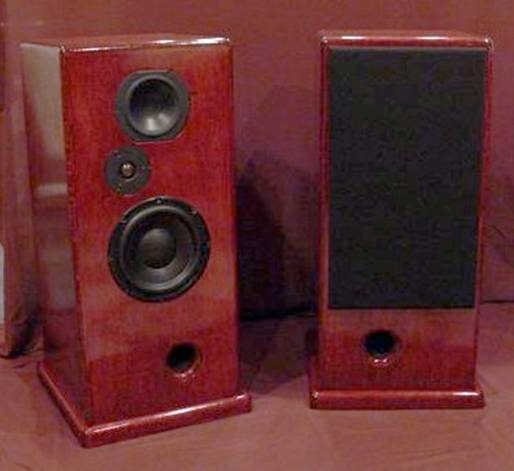

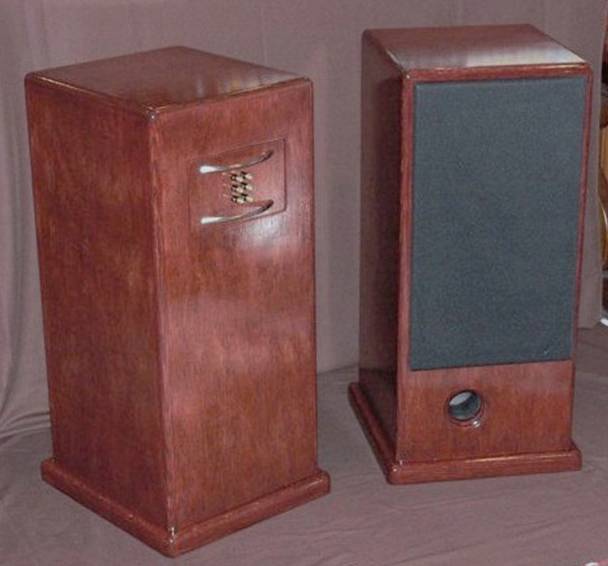

Gabinetes Prontos.

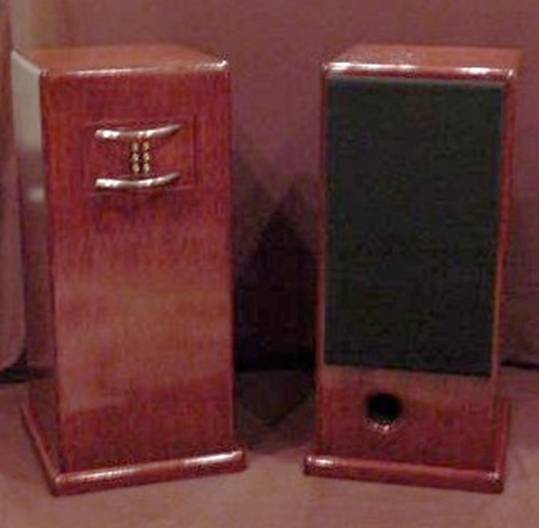

Aqui temos três vistas dos gabinetes terminados. Usamos tom Cabernet com três mãos de Verniz.

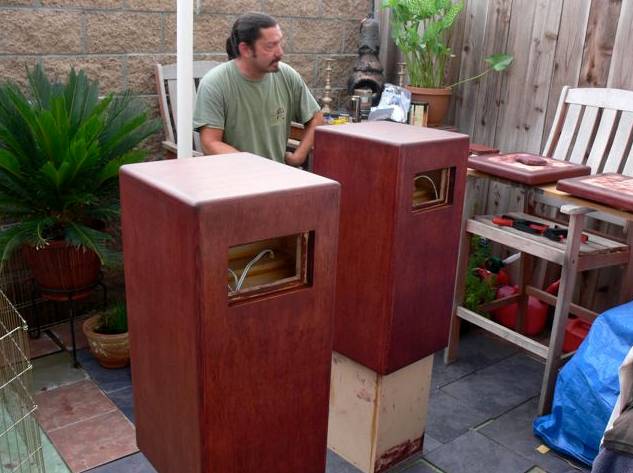

O meu Work shop. O quintal de minha casa.
