WE-757
(WE-728B+WE-713C)
e influências da Klangfilm
2ª parte
O GABINETE:

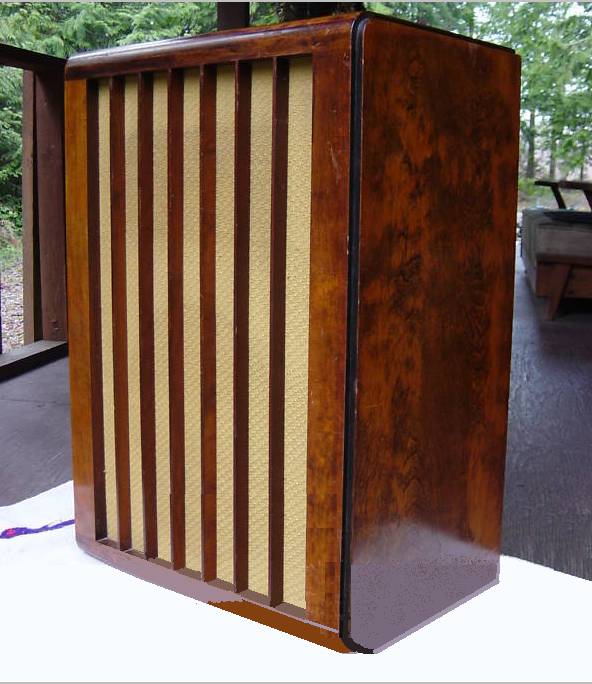

Apresentamos o gabinete acústico da Western Electric modelo 753A para uso doméstico produzido em 1948 .
O sistema é composto por um falante full range tipo "728B" operando apenas em baixas freqüências. As altas freqüências são manipuladas pelo driver tipo "713C" operando em conjunto com uma corneta dobrada tipo 32 A. O divisor de freqüências empregado é o modelo 702A . Todo este conjunto com a inclusão do gabinete é conhecido como modelo "753A".
Cada componente é acima demonstrado para fácil assimilação O driver 713C é quase idêntico ao famoso 555W usado profissionalmente nos salões de cinema. O falante 728B reproduz as freqüências médias com uma clareza incomum, dadas suas características de alto fluxo aliadas com a rigidez e leveza do cone, podendo ser utilizado sozinho até 8000 Hz.

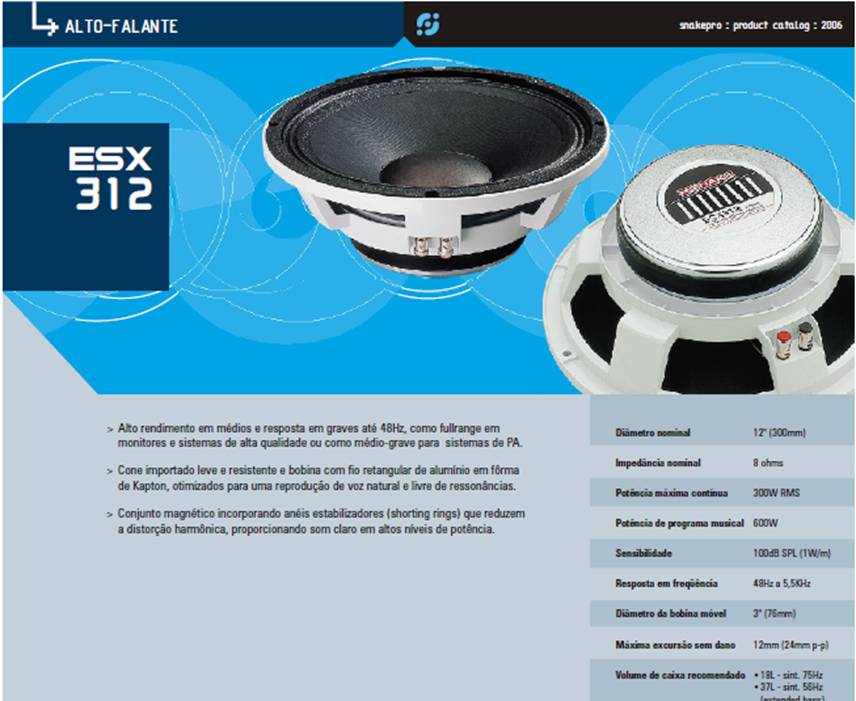

A Altec a Jensen a University e a Electro-Voice produziram falantes similares. No Brasil, atualmente o mais próximo seria o ESX312 da Snakepro.

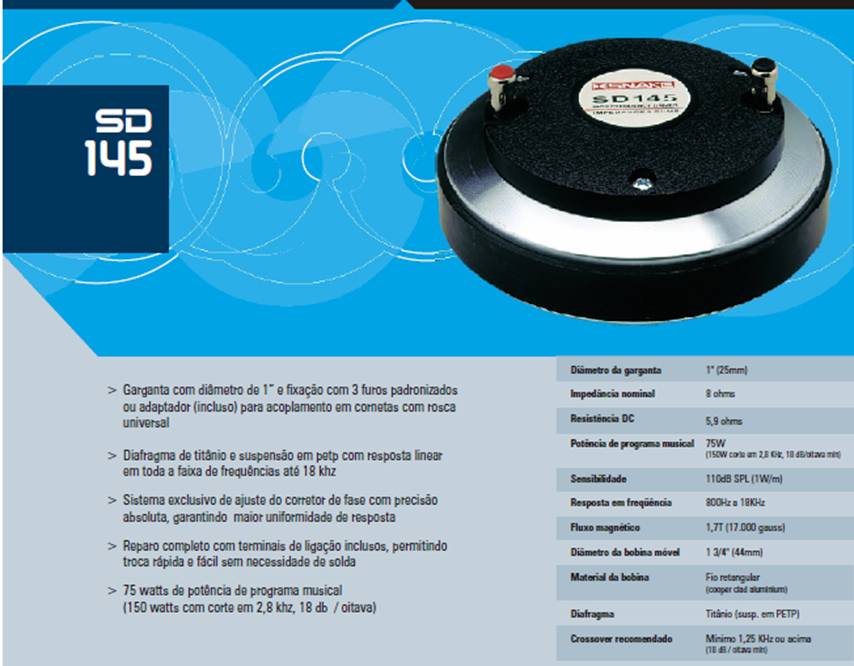

O driver mais aproximado seria o SD 145
Medidas internas do gabinete
Largura: 20 polegadas = 51 cm
Altura: 28 ¾ polegadas = 73 cm
Profundidade: 13 ¾ polegadas = 35 cm
Madeira compensada ou MDF ¾ polegada = 20mm

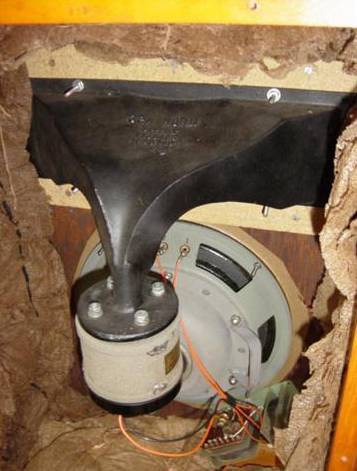

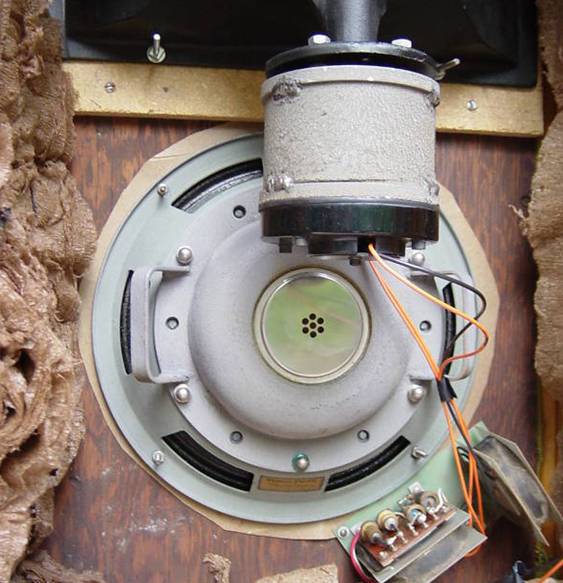

Vista interna 1

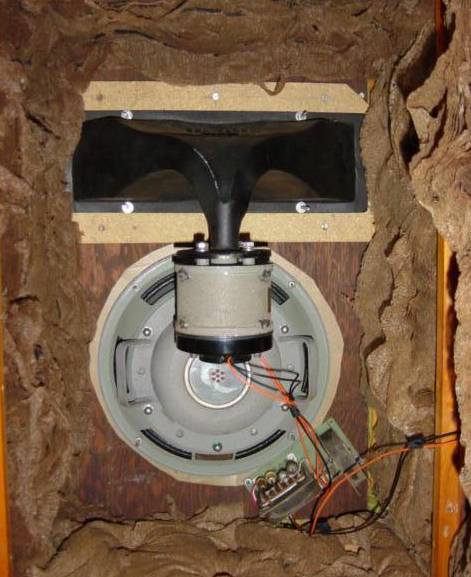

Vista interna 2
Vista interna 3
Nossa réplica usaria os seguintes componentes:

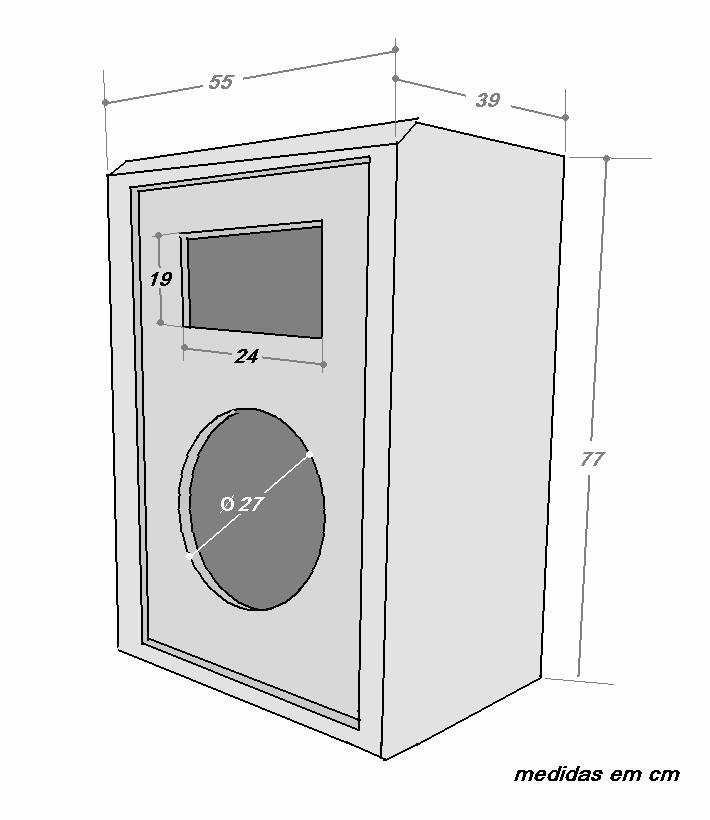

Dimensões do gabinete apropriadas para os falantes Snakepro apresentados.
Paredes de 20mm.
O divisor de freqüência:
Vamos aqui demonstrar vários tipos de divisores de freqüências possíveis de serem utilizados em nosso gabinete. Existem divisores com atenuação de 6dB por oitava, 12 dB por oitava e 18 dB por oitava. Os de 6 dB são os mais simples e por isso mesmo menos sujeitos a problemas com o corte. Os de 12 dB são algo críticos e qualquer erro em seu projeto faz com que apareçam lacunas na audição ou reforço exagerado em certas freqüências. O de 18dB será logicamente o mais crítico por isto descartamos sua construção doméstica. Sob o meu ponto de vista, os divisores comerciais que por ai andam são muito precários de um modo geral. Capacitores eletrolíticos de pouca confiabilidade e bobinas pequenas que recebem imediata saturação sem cumprir suas funções. Neste quadro, como esperamos que o leitor se esmere em produzir um equipamento High-End de origem doméstica, vamos preparar nosso divisor que não é tão difícil assim e nos proporcionará um melhor resultado que qualquer um destes modelos comerciais, que tem que ser vendidos a baixo preço pecando portanto na qualidade final. Não vamos aqui falar sobre a utilidade destes componentes que contudo não é bem compreendida pela maioria dos usuários, vamos apenas nos limitar aos fatos reais e indiscutivelmente a melhoria na reprodução é enorme. Podendo ser considerado um componente “Sine qua non” haverá qualquer reprodução que se possa considerar de alta qualidade.l

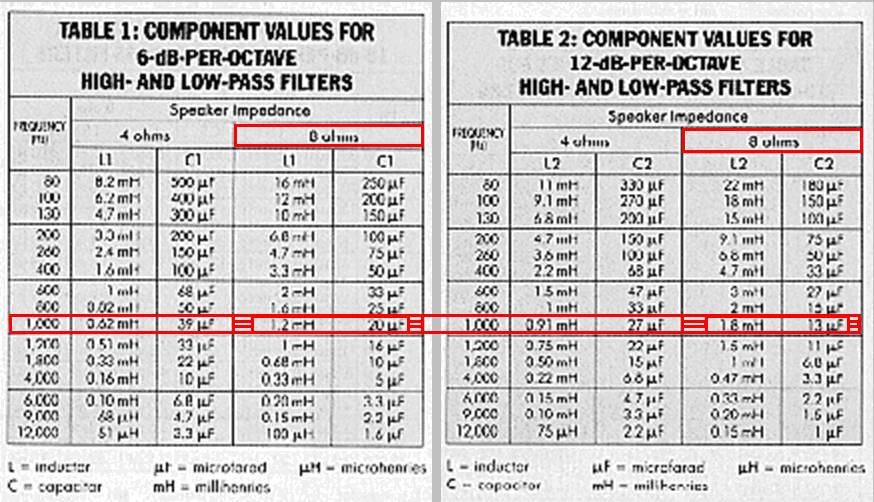

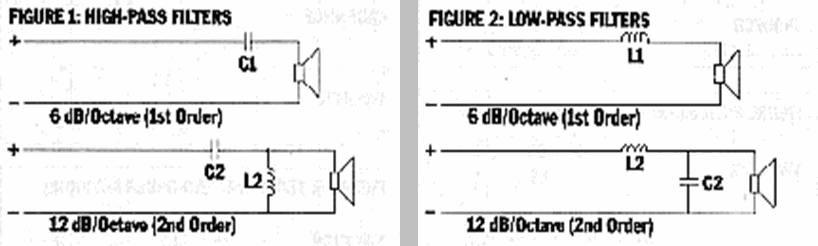

O diagrama acima e a tabela abaixo correspondes às formas correntes de ligação e valores de L e C utilizados nos alto-falantes em configuração 6 e 12 dB por oitava, 4 e 8 Ohms com cortes nas diversas freqüências do espectro.
Nossos alto-falantes são de 8 Ohms e o corte se efetua em 1000 Hz como se encontra marcado.

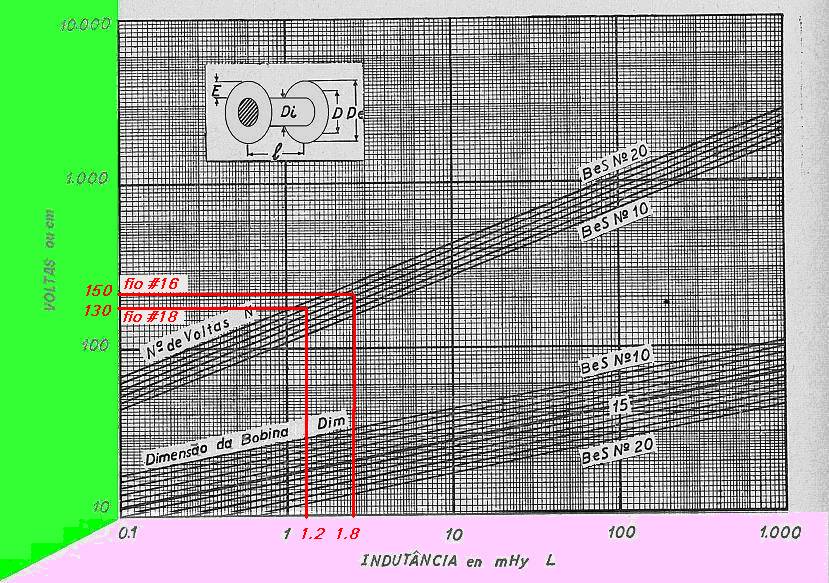

O ábaco acima mostra quantas espiras com uma determinada bitola de fio poderemos obter a indutância L desejada.

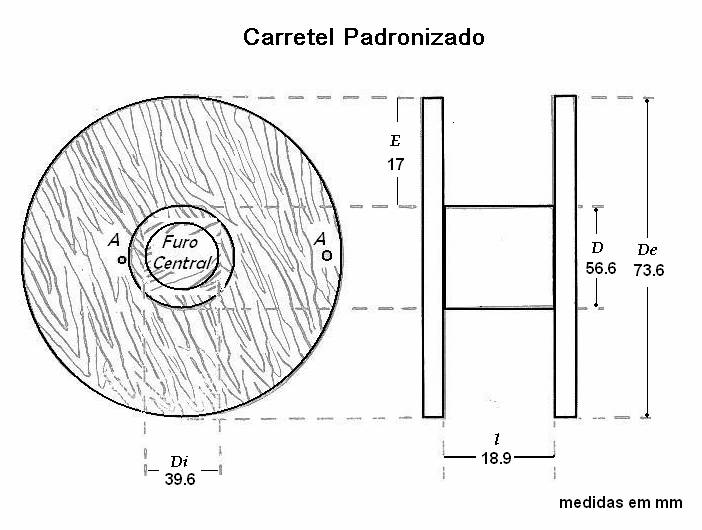

Dimensões Padronizadas do carretel.
Este ábaco foi calculado para o carretel de bobina acima demonstrado.
Suas dimensões foram escolhidas para maior facilidade de plotagem de valores e linearidade para os diversos padrões de fio.
Bobinas:
De acordo com as tabelas 1 e 2;
Para 6db por oitava –indutância encontrada = 1.2mH.
Para 12db por oitava –indutância encontrada = 1.8mH.
xxxxxxxxx
Para 6db por oitava apenas uma necessária -130 espiras de fio #18 na forma padrão*.
Para 12db por oitava duas serão necessárias -150 espiras de fio #16 na forma padrão*.
*-Veja desenho acima.
Capacitores:
Para 6db por oitava apenas um capacitor de 20uF**.
Para 12db por oitava serão necessários dois capacitores de 13uF**.
** ou combinação para alcançar os valores estipulados.
Quanto aos capacitores recomendamos que obtenham capacitores a óleo dos tipos usados em equipamento de refrigeração. Estes capacitores não são encontrados em lojas de eletrônica mas em lojas de refrigeração. Estes capacitores são bem precisos estáveis e extraordinariamente duráveis sendo o ideal para nossos divisores.

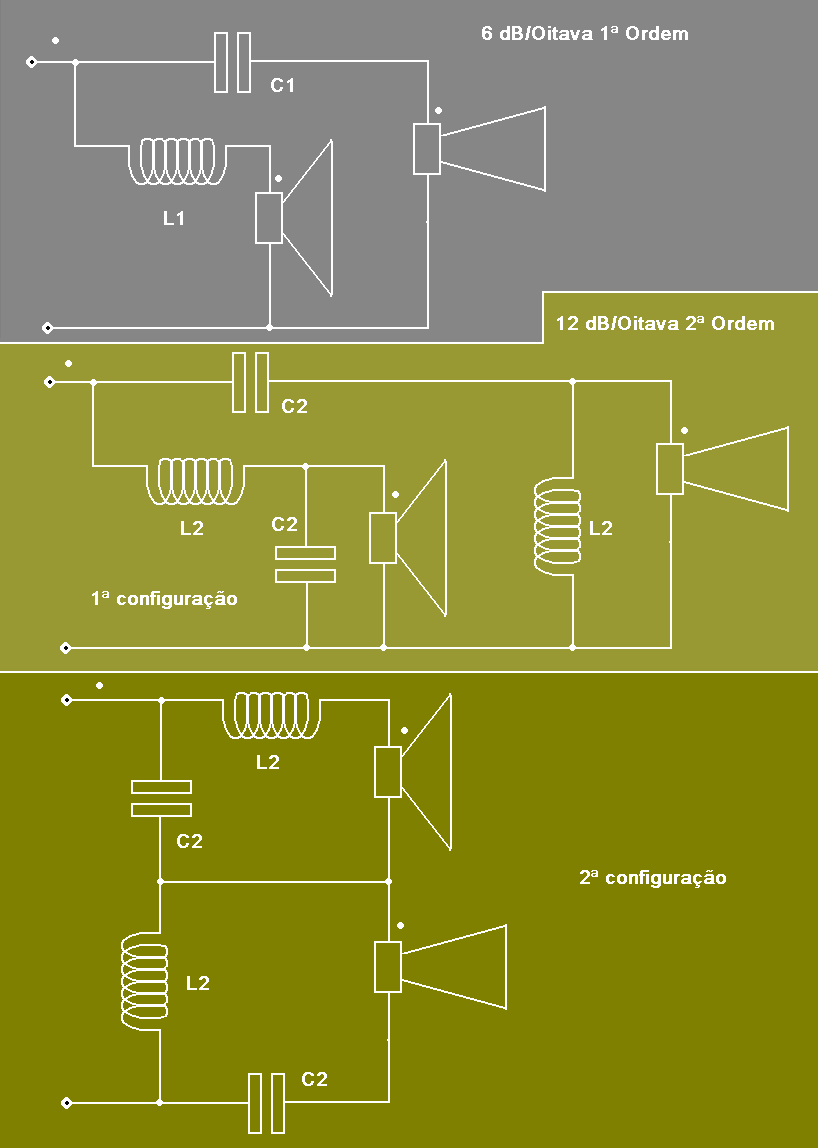

Configuração das possíveis conexões padronizadas
Sugestão para conexão especial

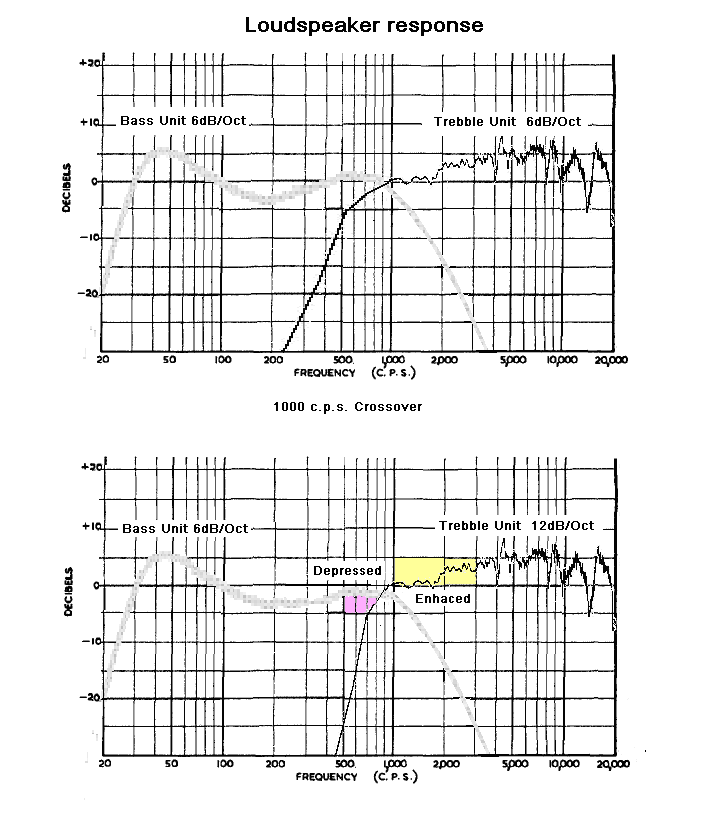

Nos gráficos abaixo vemos no diagrama superior a figura de resposta para um divisor convencional de 6dB por oitava e no diagrama inferior um sistema hibrido com o alto-falante de grave operando em queda de 6dB por oitava e o alto-falante de agudos operando com uma etapa divisora com ascensão de 12 db por oitava. Esta última configuração provoca um realce aparente entre os 1000 e 2500 Hz tornando a palavra mais inteligível, o que e ótimo para o canto.

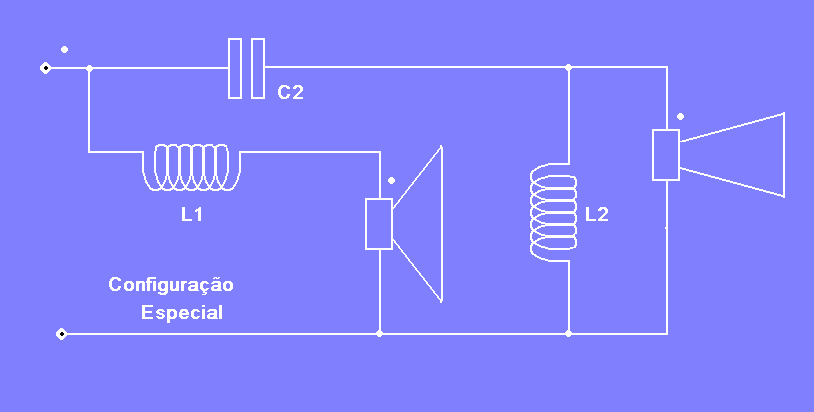

Configuração especial
Nos diagramas, o ponto representa a fase positiva no amplificador e nos alto-falantes.
Na configuração especial o alto-falante de ampla gama que aqui faz papel de woofer, opera em seu maior potencial de possibilidades rendendo médios numa “presença” excepcionalmente realçada. O que o alemães chamam de “außerordentlich raumklang”. (extraordinário som envolvente).
>>>>>>>>
