Concert Master ou Konzertmeister ?



Neste segmento apresentamos dois circuitos de mesmo nome.



Um Americano da General Electric e outro Alemão da AEG.



O nome Concert Master é derivado do alemão Konzertmeister que é o instrumentista principal na orquestra. Solos de violino ou de instrumentos de sopro são sempre realizados pelos leaders da orquestra. Estes decidem o andamento e o afinamento do conjunto orquestral.



Apresentamos dois circuitos que nada tem de excepcional em sua construção. São até bem simples mas que possuem ótimas características acústicas de reprodução. O GE tem 2x 11W de potência e o AEG tem 2x 3W de potência de áudio. Ambos circuitos exigem caixas acústicas de alta eficiência. São equipamentos de 1962.

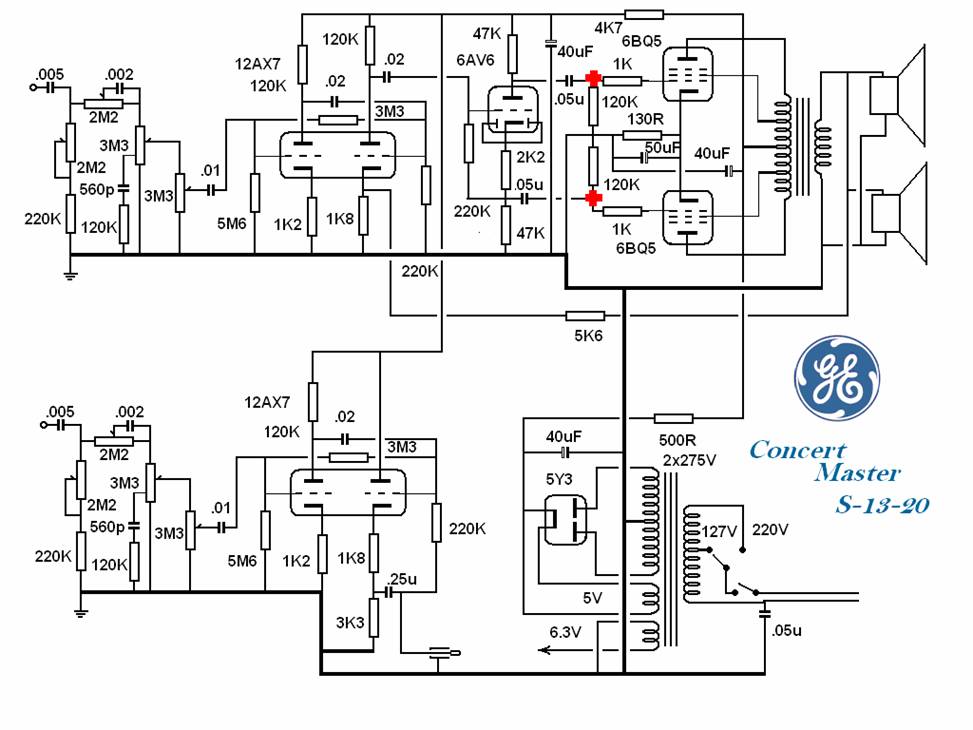

Primeiro chassi.

Dados sobre os transformadores:

Saída: Primário - 8K 33% em grades -15W

Secundário: 4 Ohms

Força: 100ma 2x 275V -127/220v

Alto falantes 2x  8 ohms 8” e 5”

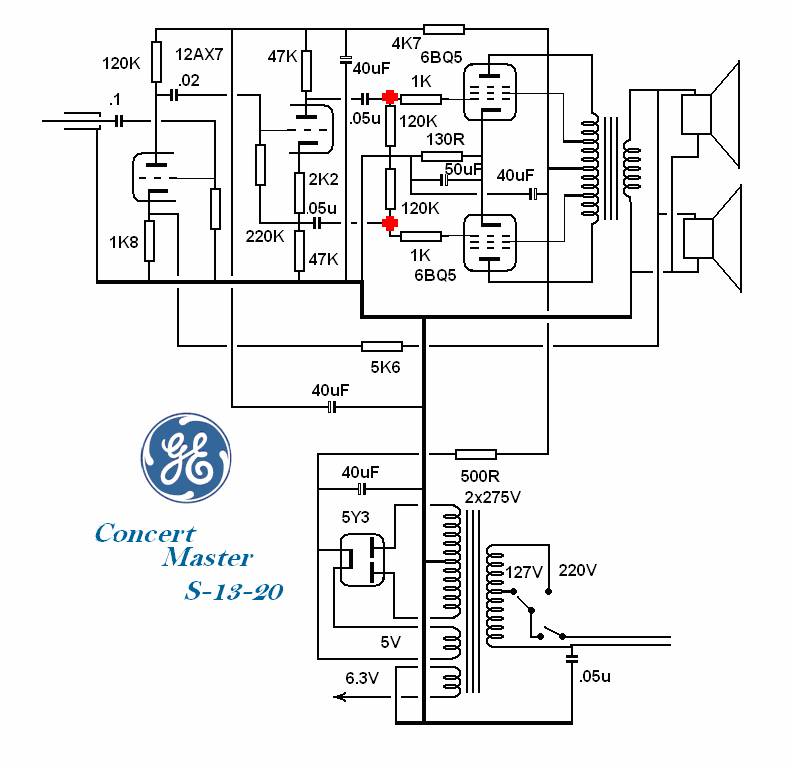

Segundo Chassi.

Dados sobre os transformadores:

Saída: Primário - 8K 33% em grades-15W

Secundário: 4 Ohms

Força: 100ma 2x 275V -127/220v

Alto falantes 2x  8 ohms 8” e 5”

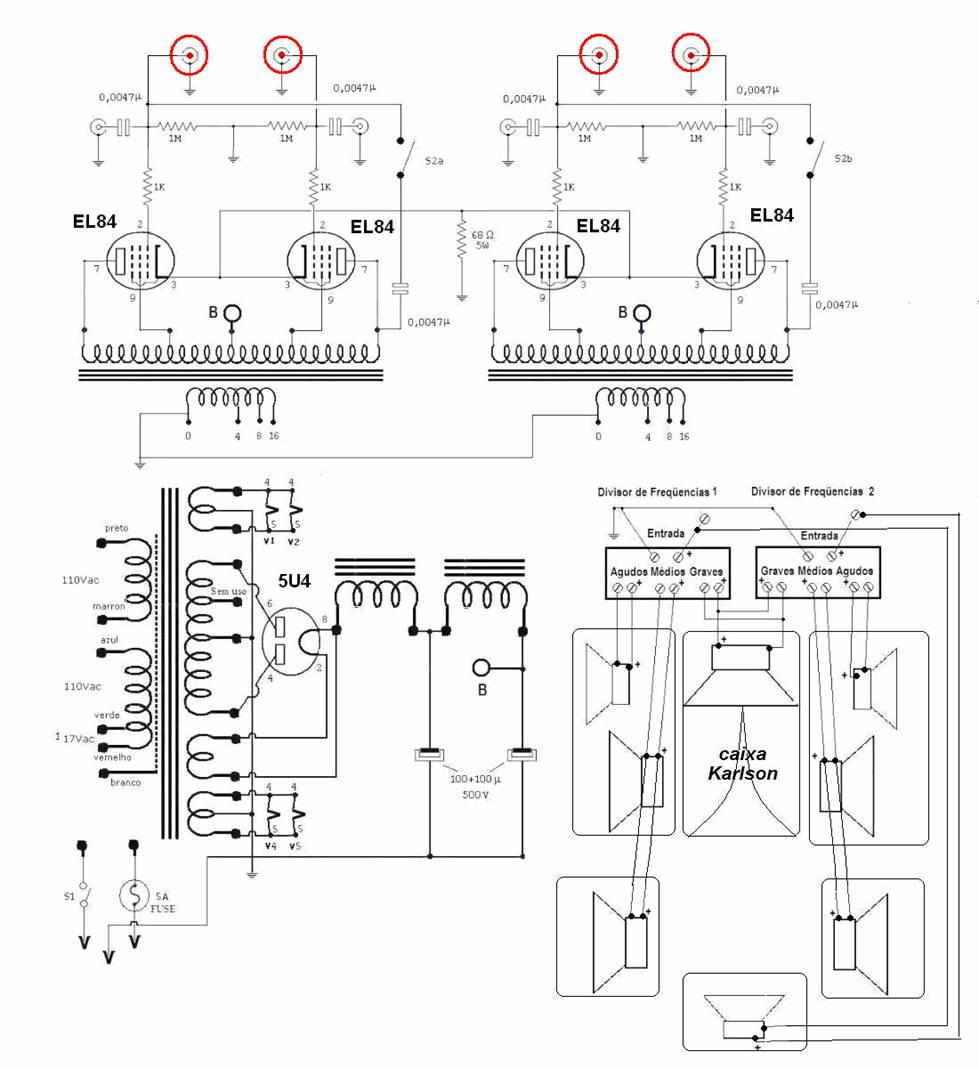

A primeira tentativa em criar um sistema multicanal baseado na rotação de fase natural dos amplificadores, foi realizada por mim por volta de 1969 com a adaptação de um novo chassi com o circuito abaixo. Usei um chassis de uma eletrola estereofônica Emerson de fabrico nacional em desuso. Aproveitei praticamente todos os elementos tais como base de válvulas, estas em cerâmica! Transformador de força e válvulas. Empreguei porem dois saídas da Luzito para 6V6 e aí temos o expansor.  A unidade foi montada no interior de uma caixa tipo Karlson e conectei mais cinco novas pequenas caixas ao sistema da Karlson. Abaixo o diagrama eletrônico e de ligações.

O expansor foi originalmente desenvolvido para poder ser usado com saídas simples ou push pull, o que é decidido por intermédio de S2a/b.

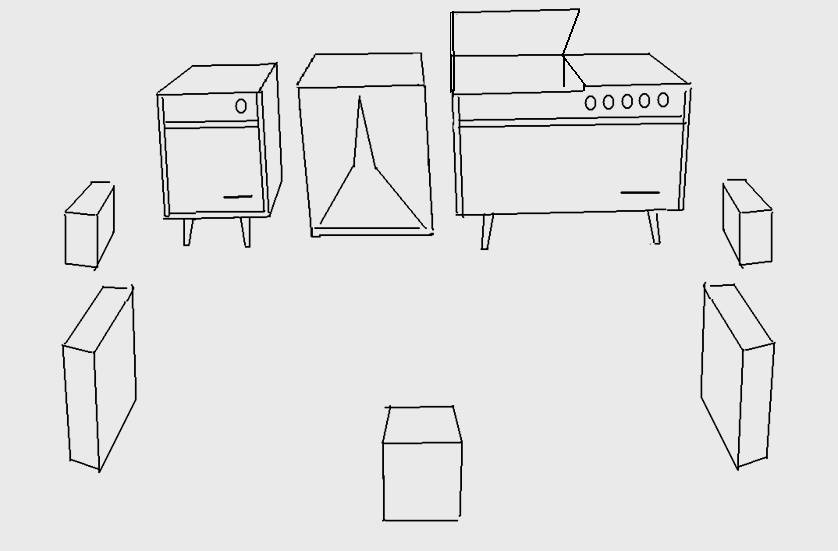

Configuração final do sistema

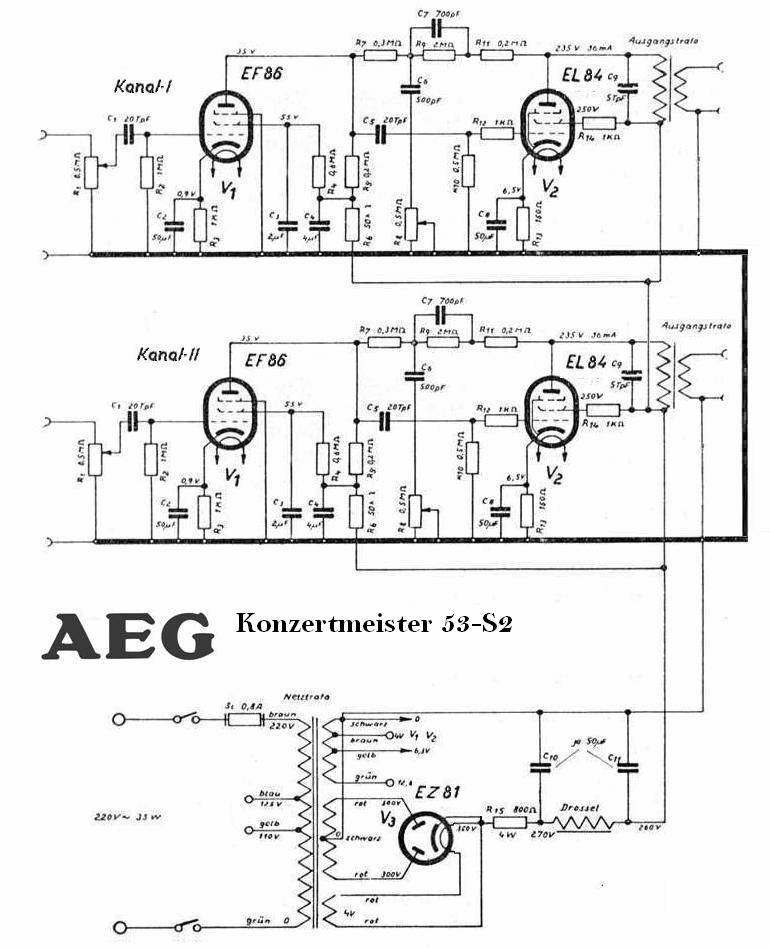

O Konzertmeister.

Dados sobre os transformadores:

Saídas: Primário - 5K -5W

Secundário: 3.5 Ohms

Força: 100ma 2x 250V -110/127/220v

Choque 10 Hy 100ma

Alto falantes 2x  7.5 ohms por canal 8  ½ ” e 5 ½”

O pequeno circuito é favorecido por um extraordinário circuito de controle de tonalidade.
