O Transformador de Saída

Apresentação:

Com o intuito de iniciá-lo na teoria e prática dos transformadores para eletrônica principalmente aos utilizados na etapa de saída de equipamentos de alta qualidade, transcrevemos um artigo da revista Eletrônica Popular publicado em Janeiro de 1962, e apesar de seus 50 anos, continua absolutamente atual.

Dados do transformador William som podem ser visualizados em:

 http://www.novacon.com.br/audioampl.htm

A versão Ultra Linear Output Transformer Data seguindo o principio da Acrosound pode ser visto a seguir na mesma página. Herbert Keroes utilizava também em aplicações PP o transformador com “gap” de 1 mil de polegada. E duas laminas reversas nos extremos do bloco de lâminas conforme vemos na figura 3 do presente artigo. A simplificação e redução de custo obtida por David Hafler pode ser vista na figura 4 onde são utilizados apenas 4 enrolamentos de primário e dois de secundário ligando-os de forma similar ao UL de Keroes, porém com enrolamentos invertidos, o que reduz a capacitância distribuída sem necessidade de muitas divisões.

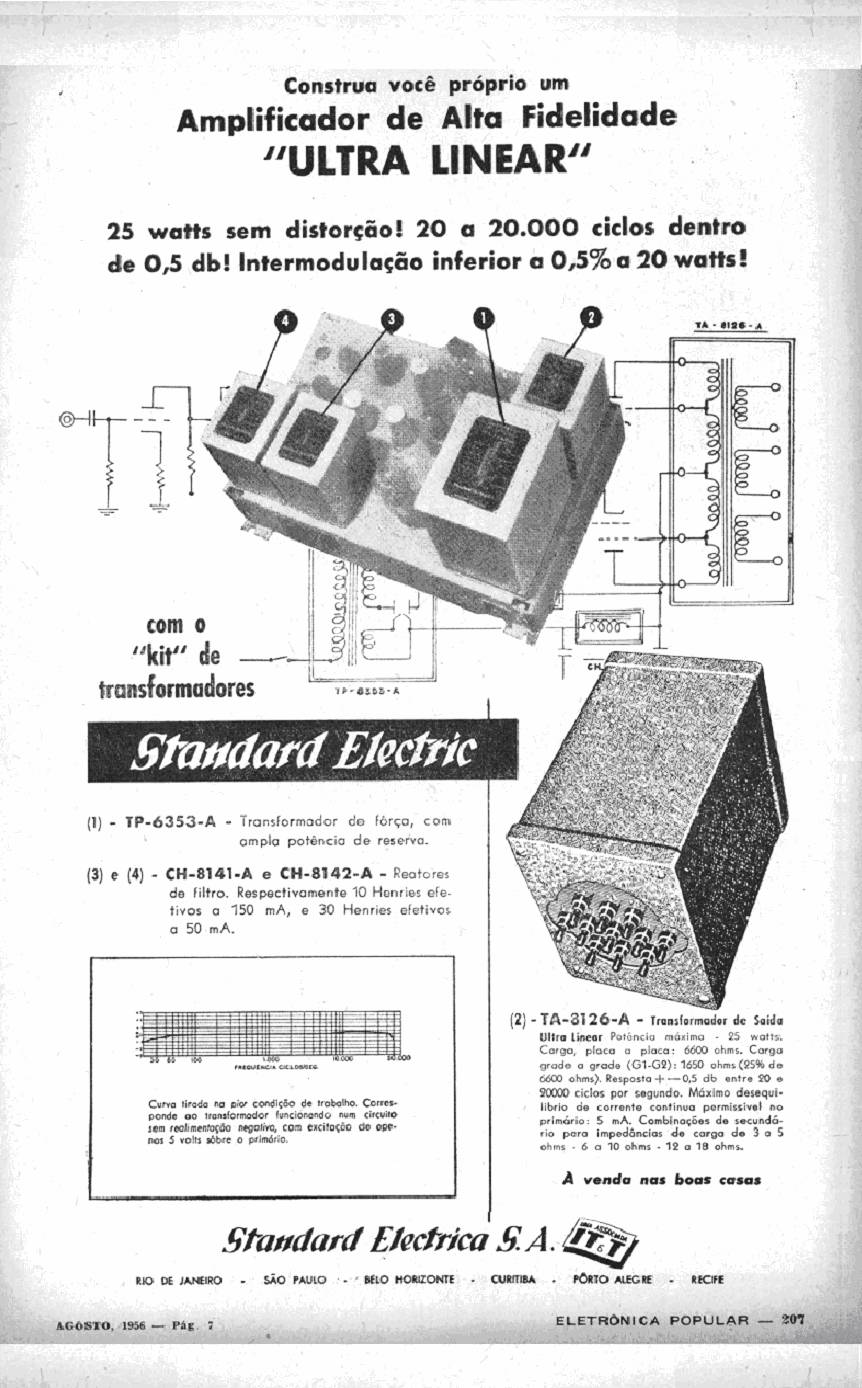

Duas propagandas da Standard Electric aqui no Brasil.

O transformador de saída  TA-8126 –A é uma cópia perfeita do Acrosound TO300 compartilhando do mesmo circuito tipo Williamsom. Veja http://www.novacon.com.br/audiodyna3.htm . Os choques são alterados para 10 e 30 H para melhorar a filtragem em 50 Hz padrão de corrente alternada à época em várias cidades no Brasil.

O sistema era empregado no conjunto Duetto de fabrico da mesma empresa.
