Saída 800Ohms
Outros amplificadores relacionados:
Amplificador de ampla gama sem transformador.G. Krilov
http://www.novacon.com.br/audioel8681.htm
Amplificador de G. Krylov 400om saida 5W
http://www.novacon.com.br/audioel8682.htm

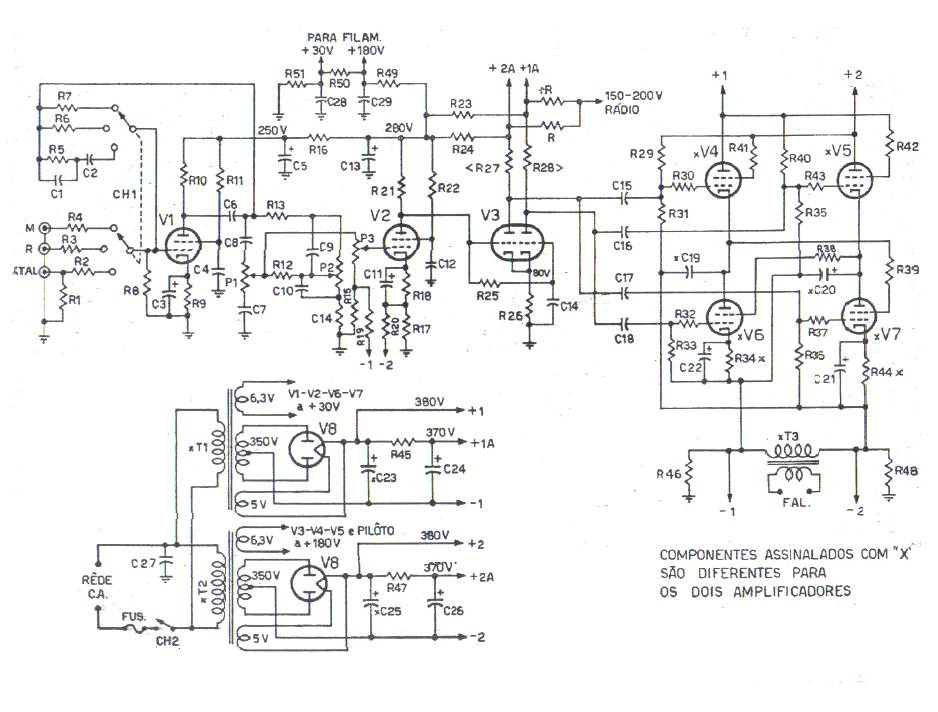

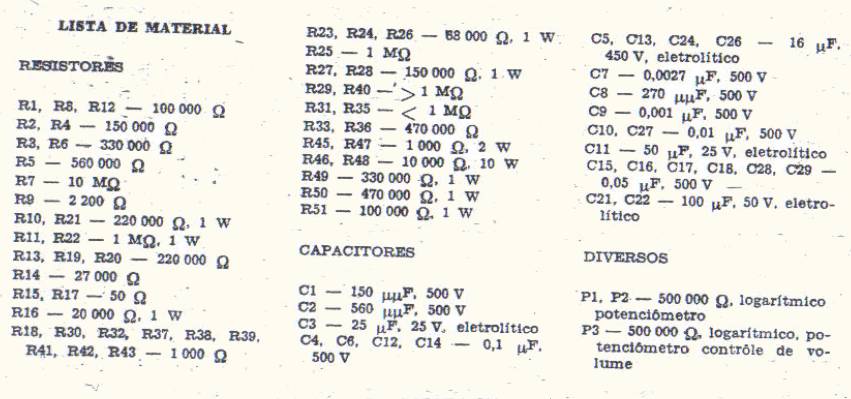

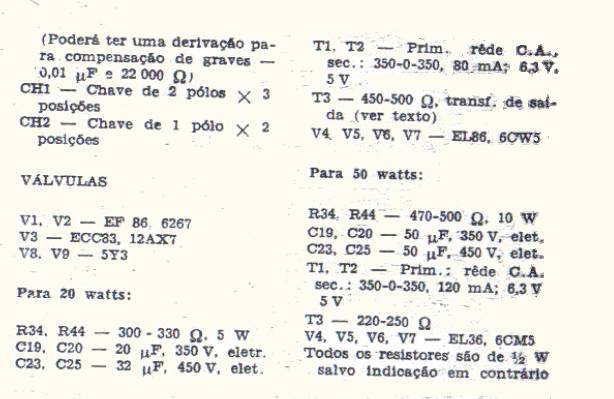

Amplificador Contrafase Bissimétrico
Projeto de
J. A. Marubin. Revista Antenna, Abril 1964.
(4 X 6CW5/EL86 bissimétrico - 20W rms) ou
(4 X 6CM5/EL36 bissimétrico- 50W rms)
http://vacuumtubebrasil.profusehost.net/Amplificador%20bissimetrico%20em%20contrafase.pdf

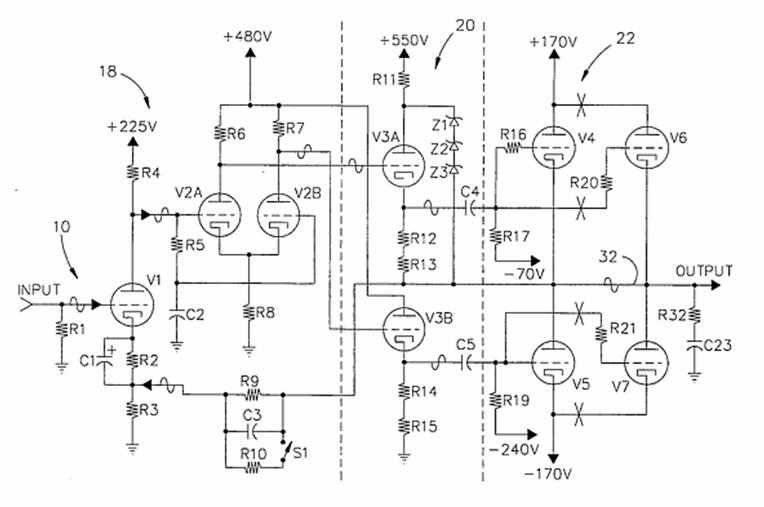

Um moderno OTL
Recentemente, Bruce Rosenbilt Jan 1996 publicou o amplificador abaixo, de características bem universalizadas.
Características:
Saída com 2 triodos de 6AS7 (Uma válvula) = 800 Ohms (8Watts)
Cada par de triodos de 6AS7 divide a impedância por 4
Assim 2 válvulas darão = 200 Ohms 4 (16Watts)
4 válvulas darão = 50 Ohms (32Watts)
6 válvulas darão = 16 Ohms (48Watts)
V1, V2a e V2b repetem o circuito de Krilov em http://www.novacon.com.br/audioel8682.htm
Compare com o amplificador 6AS7/6080 e o de de Jon Idestam-Almquist em http://www.novacon.com.br/audioel8682b.htm .
Não poderíamos deixar de informar sobre a contribuição de
Genady Krylov sobre os amplificadores de 800 Ohms.
O Auto Transformador Universal Casador de Impedâncias.
Após estudar toda a gsama destes amplificadores, Krilov separou-os em gamas diversas. Observou que houveram produções em 800, 700 Ohms. Por outro lado, existem linhas de 600 e 500 Ohms. Foram realizadas também versões em 400 Ohms. As potências comerciais variam de 5 a 15 Watts. Uma pequena produção de radio de cabeceira com 700 Ohms e 2,5 watts também existiu, mas neste caso foi descatada a possibilidade de adaptação devido ao pequeno tamanho do aparelho e em termos de qualidade um bom transformador convencional preenche perfeitamente as necessidades, neste caso, uma impedância de 2.5KOhms dará um melhor rendimento nas freqüências médias.
O transformador proposto é um auto transformador de 300/ 5.5Ohms para 10Watts
Vamos a seguir mostrar suas conexões:
Desde “a época „da melhor reprodução do som” uma especialidade própria da técnica eletrônica foi-se desevolvendo, vez por outra parecem nas revistas especializadas de todo o mundo novos circuitos de amplificadores. Em muitos casos os mesmos são apenas copiados porque seus ajustes para o ponto de trabalho é basatante complicado, ou por necesitar de componentes especiais. Un circuito que no possui estas desvantagens, informa nosso leitor R. J. de Cneudt. É este amplificador que pode ser montado com o alto falante num único gabinete acústico para o estudio (RADIO MAGAZIN 1954, caderno 9) uma unidade estável que pode funcionar durante muitos anos livre de manutenção.
A opinião geral é de que não dá mais para inventar nada de novo na área das freqüências de audio. Ao observarmos o que foi feito há uns quarenta ou vinte anos passados, se nota que desde o aparecimento do amplificador empilhado ou ainda chamado de SRPP, poucos ou absolutamente nada foi introduzido que possa ser considerando um “novo principio”. Contudo as palavras "por principio", nada tem a ver com o verdadeiro quando se lê a “literatura especializada” de propaganda das revisas do setor. Nosso "por principio" significa algo realmente novo, como por exemplo, o contrafase e o contrafase realimentado. Estes tipos de amplificadores que vamos descrever de contrafase em série tem-se mostrado extremamente vantajosos, com resultados bastante melhores que os esperados em uma primeira aproximação.

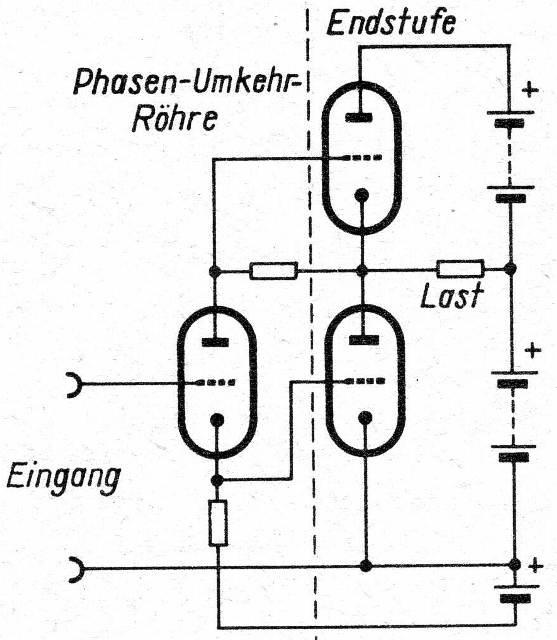

Fig 1. Amplificador empilhado com conexao em ponte sem transformador de saída
Eingang =entrada
Phasen-Umkehr Röhre= válvula inversora de fase
Endstufe= estágio de saída
Last= carga

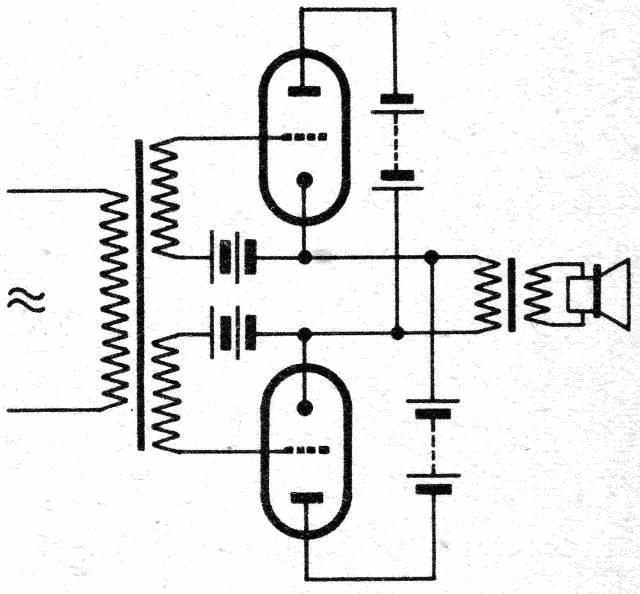

Fig 2. Princípio de um amplificador empilhado com a respectiva alimentação.
Apesar das grandes vantagens do amplificadores complementares com realimentação no estagio de saída chamaremos de (contrafase realimentada) , este possui também certas desvantagens. Por exemplo, nem sempre é possível conseguir sucedâneos para os transformadores de saída. Estes tem que ser absolutamente simétricos e ter uma acoplamento cerrado exigindo enrolamentos bifilares etc. para evitar distorsões e perdas nas altas freqüências. São, portanto transformadores de alto custo. Some-se a isto a necessidade de ferro em anel ou ferradura o que limita mais ainda o mercado de tais transformadores. (Mc. Intosch-Gow, Áudio Engeneering. Dez. 49).
Também a impedância de saída necessária (em face da carga) não é de todo simples. Para possuir uma reprodução de áudio impecável, é necessária uma indutância muito alta no transformador de saída sendo exigível muito ferro e cobre. Ademais, temos que considerar que a corrente contínua dos ánodos das válvulas finais diminui o desempenho elétrico dos transformadores. Na prática estes transformadores de saída pesam mais que o transformador de alimentação num equipamento de mesmo custo.
Algo novo foi apresentado por A. Peterson y D. B. Sinclair que foi publicado na revista “General Radio Experimenter, Out de 1951" sob o título “A Single Ended Push-pull Audio Amplifier". (Nos próximos segmentos veremos um artigo de J.V. Rueda das origens e a evolução do Philips 800 Ohms com aplicação prática para uso com transformador de saída). No circuito da figura 1 não será necessário transformador de saída a menos que se necessite muito baixar o valor da impedância de aoplamento. Este circuito possui a grande vantagem que os sinais das válvulas finais não necessitam ser acopladas em duas metades do enrolamento do transformador saída, e apenas um enrolamento comum é suficiente. Neste caso, necessita apenas um só enrolamento primario, e este trabalha livre de corrente contínua.

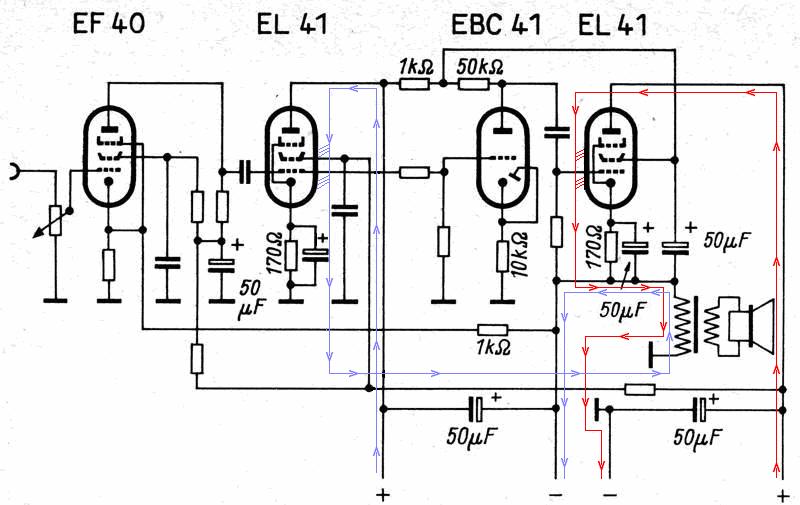

Fig 5. Circuito completo de um amplificador baseado no principio da figura 2
Com o sentido das correntes nos ramos de amplificação.
Compare com o VOIMA DA FINLANDIA em http://www.novacon.com.br/audioampmac2.htm
Fig 6. Circuito dos amplificadores PPP
Compare com o amplif. De Smirnoff , o amplif. Eletro Voice e os diversos tipos de Circlotron em http://www.novacon.com.br/audioampmac2.htm
Os amplificadores de Peterson y Sinclair possuem outra vantagem: Nos amplificadores complementares usuais as válvulas finais estão para a corrente continua paralelamente posicionadas, variando suas correntes em complemento (Impedância de saída maior). No novo projeto a nova disposição está voltada exatamente para uma resistência de carga mais baixa. Isto sugere que o transformador de saída pode ser construido menor e ser melhor e bem mais barato. Todas as vantagens têm um preço: Desta forma necessitamos uma tensão de alimentação duas vezes maior que um amplificador simétrico normal. É um pouco desvantajoso, mas não é ainda perigoso, pois suas voltagens não são ainda extraordinárias.
Por isso os autores indicam circuitos de amplificadores provados que tenham bastante em comum com as tensões dos amplificadores normais que trabalhan con transformadores de saída carregados com corrente contínua. O acoplamento entre ambos os enrolamentos primarios é medido assim que se iniciam as distorsões. As linhas de carga publicadas parecem ser extremamente favoráveis, e as distorsões ficam a pouco mais de 0,5% a plena modulação.
Outra desvantajem é que para a pré-amplificação teremos gastos consideráveis, pois ao renunciar o transformador de excitação ou driver que diminui a qualidade final do amplificador, temos que levar em conta os 7,8 Volts necessários para excitação de válvulas como a 6L6, portanto um triodo para inversão de fase com um pré-amplificador a pentodo será necessário para a modulação plena. O circuito em contrafase dá um ganho real de 14db com a tensão de 400 Volts. A partir deste novo principio de circuito a General Radio Comp traz um amplificador de medição ao mercado que responde de 20 Hz a 50 kHz com 1% de distorsão a 3 Watts de potência útil. Usa no estágio final válvulas 6W6GT. Não possui transformador de saída e a impedância é de apenas 600 Ohms.
A resposta de freqüências se estende precisamente entre 10 Hz e 100 kHz, e oferece um bom exemplo de alta qualidade acessível aos bolsos de dada um. Podemos usar aqui a palavra "Principio" com toda a probidade de direito, pois este amplificador possui uma nova característica com bases convencionais. Aqui temos um amplificador em que o transfoemador menor oferece uma gama de frequencias maior com menos distorsão que os contrafase normais.
A revista finlandesa “Radio, número 6 de 1952" publicou o circuito (figura 5) que trabalha con duas fontes de alimentação interligadas. Uma diretamente ao chassis, a outra ao lado “alto” do transformador de saida. Os custos são menores pois usa retificadores secos (tipo, Siemens B 250 C 120). Dado que os transformadores de saída são de fabrico barato, o autor entregou una contribuição preciosa para o tema „Amplificadores de alta qualidade baratos".
No diagrama da fig 5. O transformador de saída que seria de 10.000 Ohms no circuito normal com a EL41 cai para apenas 1750 Ohms podendo ser até um simples autotransformador, e com as mesmas válvulas proporcionando 10,4 Watts. Este circuito foi também testado com válvulas EL 84. Com 270 Volts de tensão de alimentação e uma corrente de grade auxiliar e anodo de apenas 2x32mA conseguimas 13,9 Watts de potência útil. Note-se que houve necessidade de varias tentativas práticas para o ajuste exato do ganho da válvula inversora de fase EBC 41 para a perfeita simetria dos sianis nos catodos das EL84. Todavia os resultados foram bem alentadores.

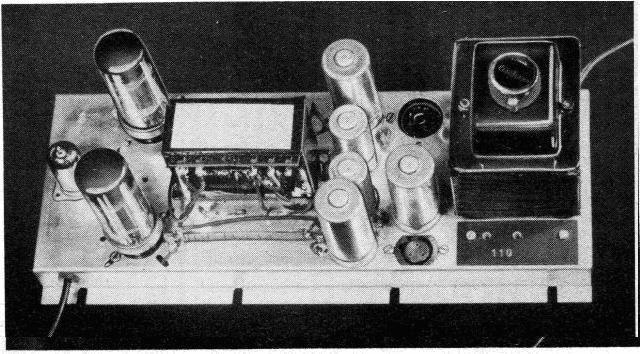

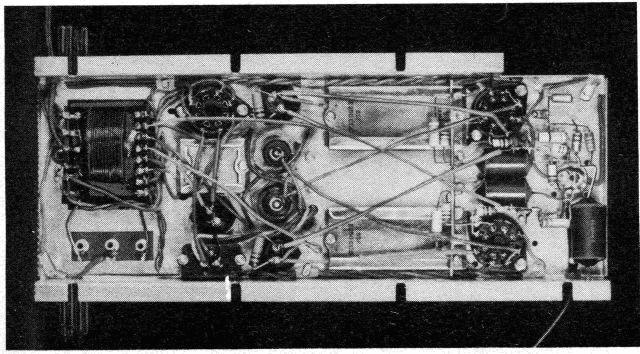

Fig 3. Visão interna do Chassis amplificador PPP
Fig 4. visão geral do amplificador PPP veja circuito na Fig 6

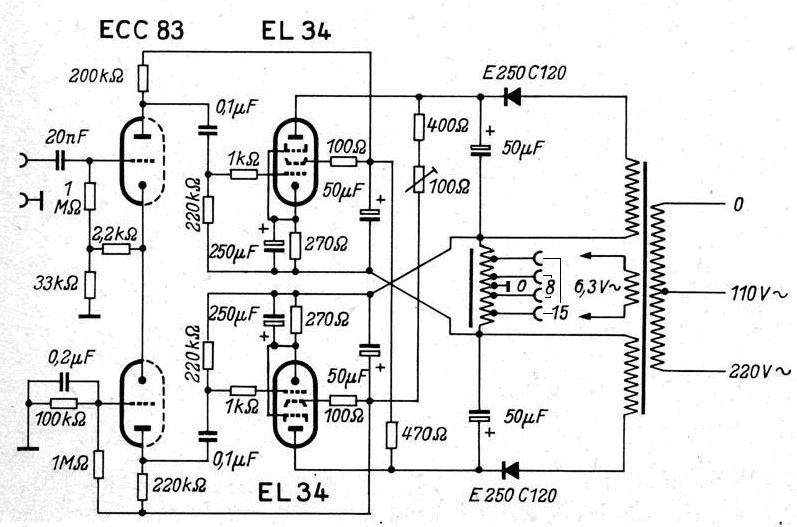

Modelo experimental com válvulas finais EL 34 com inversor de fase ECC 83 tipo Schmidt sem excitador modificação de J. Jager (Philips Electronic Application Bulletín, Volume X número 4) o circuito é marcado pelas pequenas distorsões e saida completamente simétrica. (fig 6). O cicuito foi publicado numa revista finlandesa, diferençado pelo uso de um auto transformador de saída com ponto central.
A tensão de catodo do duplo triodo é de 28 Volts. Para fornecer idênticas tensões nos dois ramos do PP. A polarização de grade do primeiro triodo se realiza no ponto entre os resistores de 2,2 e 33 kOhms. A do segundo triodo empregamos elementos separados (100 kOhms, 1 MOhms, 0,2uF) nestes tipos de conexão as pessoas costumam chamar de “ruído de fundo” (ronco). Neste circuito o ronco de 50Hz é de apenas 10% e nos 20 Hz apenas 5% do ruído natural do amplificador. A estabilidade do amplificador esta assegurada pois faixas de resposta incontroláveis são evitadas abaixo da escala auditiva.
Os que possuem experiências na reprodução em alta qualidade, sabem que, a 20 Hz a reproduao é pouco perceptível, no entanto estas podem causar forte intermodulação com o altofalante nas gamas de freqüências superiores. Mórmente dado que, cada amplificador deve ser necessáriamente sobremodulado nas freqüências mais baixas, e serem amortecidos nas freqüências extremas.*
*) O terceiro rectificador seco da imagem 3 e um condensador duplo não pertenecem ao amplificador. Este é um modelo de laboratorio com um enrolamento especial do transformador de rede para fornecer tensão de alimentação a um rádio a ser acoplado.
Detalhes úteis do amplificador PPP
O estágio de saída trabalha em contrafase. A adaptação mais favorável está na faixa dos 900 Ohms. Mesmo com carga diferente (entre 600 e 1600 Ohms) ainda podemos ter 17,5 Watts aproveitáveis.
Em todos os amplificadores PPP (Parallel-Push-Pull) sinais débeis são mais percebidos que nos circuitos contrafase normais. Cada válvula trabalha em todo o enrolamento primário e a impedância dos mesmos será apenas um quarto do valor dos circuitos convencionais. Como vemos na fig 6 o ponto central do transformador deve estar amarrado ao chassis com intuito de simetria completa do circuito. Considerando-se que o enrolamento secundário também esta em potencial nulo, será obvio usar um auto transfotmador com enrolamento continuo.

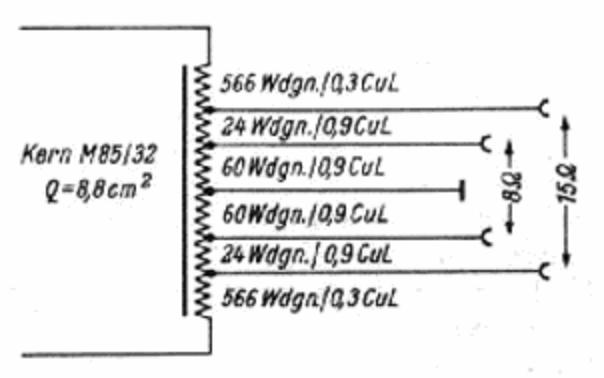

Fig 7 Dados para o enrolamento do auto transformador
Ferro 85 x 71 empilhamento 32mm
0.3 Cul=fio # 29
0.9 Cul=fio # 19
Peso final do transformador pronto 1,53 kg neste modelo experimental.
Dados técnicos do amplificador PPP 1
Amplificador com carga de 15 Ohms: Medições:
30 Hz = 16 Watts, 50 Hz = 20 Watts, 1 kHz = 20,6 Watts, 20 kHz = 16 Watts.
Desvio de resposta: -0,9 db a 20 Hz (medição sem zumbido) e -0,75 db ea 16 kHz.
Elementos eletrônicos: Válvulas ECC 83, 2 X EL 34, Retificador seco 2 X E250 C120,
Tensão de alimentação: 2 X 270Volts,
Sensibilidade de entrada: 2 Volts,
Impedância de saída: 900 Ohms,
Resposta de freqüências: 20 Hz... 50 kHz (-1,5db a 100 kHz,-6 db a 200 kHz)
(apenas enrolamento primario de transformador de saída)
Distorções: <0,5% en 1 kHz / 20 Watts
Por intermodulação:
7000 Hz e 50 Hz = 2%,
3000 Hz e 50 Hz = 1,3% a plena potència,
Saida: 30 Hz = 16 Watts, 50 Hz = 20 Watts, 1 kHz = 20,6 Watts, 20 kHz = 16 Watts
Construção do
Chassis

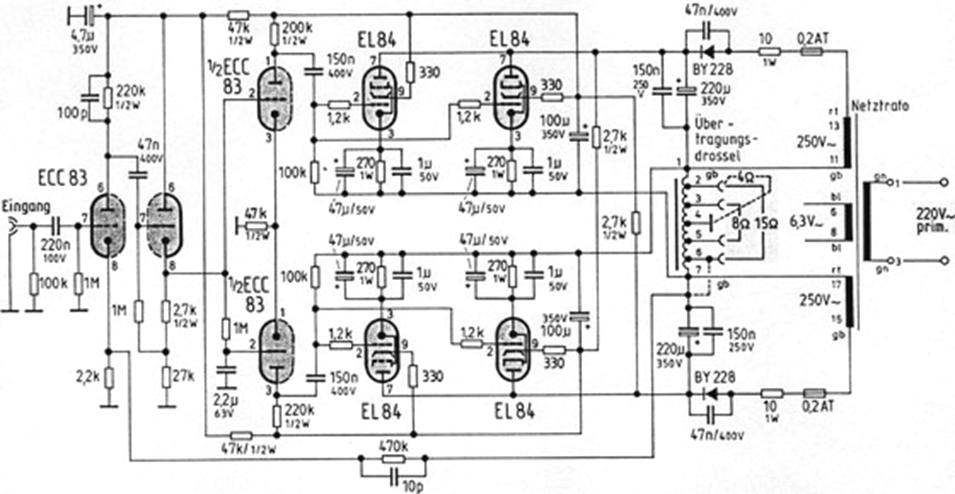

Seguindo a mesma proposta anterior, apresentamos uma variação para um amplificador PPP com quatro valvulass tipo EL84. apesar de amis barato e talvez um pouco mais compacto suas características são realmente excepcionais. É um projeto mais moderno e foi publicado pela revista Funkschau em 1987. As tensões de catodo das válvulas finais devem ser iguais para que o transformador de saída tenha correntes idênticas em direções opostas em seu núcleo. Observe que o transformador de fonte deve estar o mais afastado possível um do outro e separados de modo a que seus núcleos fiquem a 90º um do outro.
Ao retirar-se a fonte de sinal do amplificador nenhum zumbido de fundo devera ser perceptível. Se houver, haverá erro nas disposições dos transformadores ou na distribuição da fiação dos filamentos que não esta bem próxima ao chassis. Ajuste ambos até que não haja mais zumbido de fundo.
Este amplificador é uma boa alternativa para substituição de amplificadores antigos em sistemas que se queiram modernizar. A tensão de alimentação é de 250 Volts em cada ramo. Transformadores comuns com relação de 5... a 10 para 1 poderão ser usados. Apesar de recomendarmos um transformador de 400 Ohms para impedância do falante, transformadores comuns como o indicado não deterioram a qualidade deste nosso PPP. V. poderá ver que o amplificador apresentado tem muito a ver com o projeto Búlgaro apresentado em http://www.novacon.com.br/audioampmac2.htm diferindo deste apenas pelo inversor de fase e retificação em estado sólido.
Dados técnicos do amplificador 30W-PPP 2
Resposta de freqüências: 10Hz...70kHz (± 3dB)
Potência: (4 Ohms) 30Watt (senoidal) 40Watts (Música)
Distorção: 0.01% (500Hz...5kHz, 1Watt com 4 Ohms)
Nível de saída: 101 dB (A) com entrada 1.5V cargade 4 Ohms
Fator de amortecimento: aproximadamente 30
Impedância de entrada: 100k Ohms
Impedância de saida: 2/4/8/15 Ohms
Válvulas e retificadores: 2x ECC83; 4x EL84; 2x BY228
Dados do transformador de saída: ferro E/I 62x76mm; empilhamento 45mm.
Total de espiras: 800 com derivação central. Fio #24
Derivações em simetria: a partir do inicio do enrolamento: 0; 320; 400; 480; 560; 800.
Ligações dos Falante: 15 Ohms em 320 e 560; 8 Ohms em 400 e 560, 4 Ohms em 320 e 400.
O terminal 480 liga-se à massa.
