Aqui apresentamos três projetos de originários de Paul Voigt e atualmente readaptados. Porque Paul Voigt? Walker , o projetista original dos Quad, era amigo pessoal e admirador de Voigt. Ao produzir unidades especiais vinham os Acoustical equipados com falantes e gabinetes Voigt. Lowther foi o herdeiro direto de Voigt, quando este imigrou para o Canadá.
Nossa coletânea é de tipos escolhidos com o maior rendimento para suas proporções. A corneta Imperator todavia é de difícil construção e só deverá ser construída por pessoal competente. Algumas dicas estão nas próprias descrições de montagem. As caixas são aqui apresentadas em hierarquia de suas dificuldades construtivas.
Gabinete Klipsch-Voigt

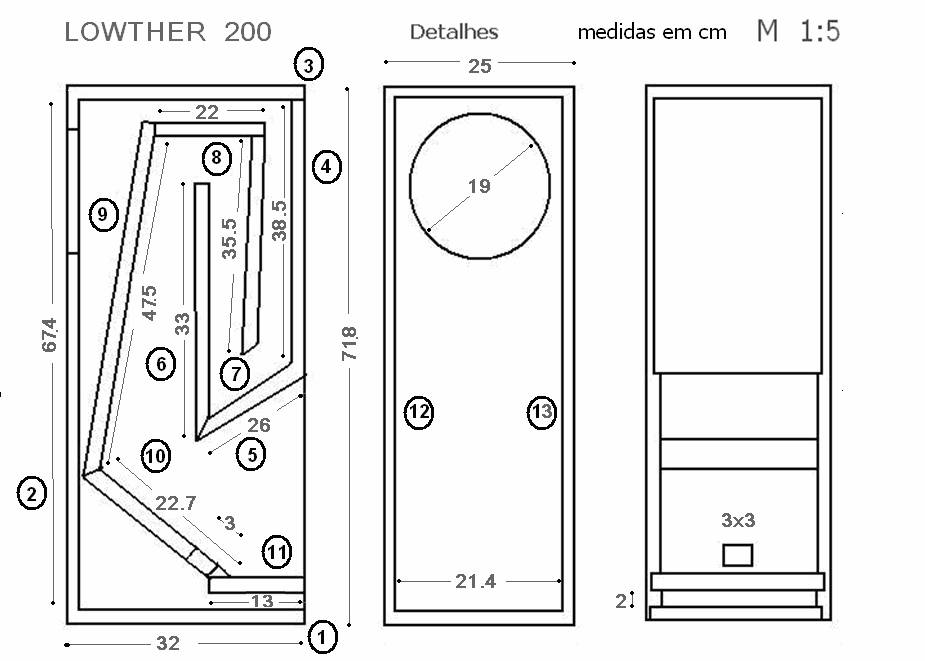

Gabinete Lowther 200
Alto-falantes Lowter de 6 ou 8 polegadas + tweeter.
Leak mini-sandwich
Antes do terceiro projeto de Lowter, que transcorrerá na página seguinte vamos apresentar um interessante gabinete do tipo suspensão acústica de fabrico LEAK no início dos anos ’60.

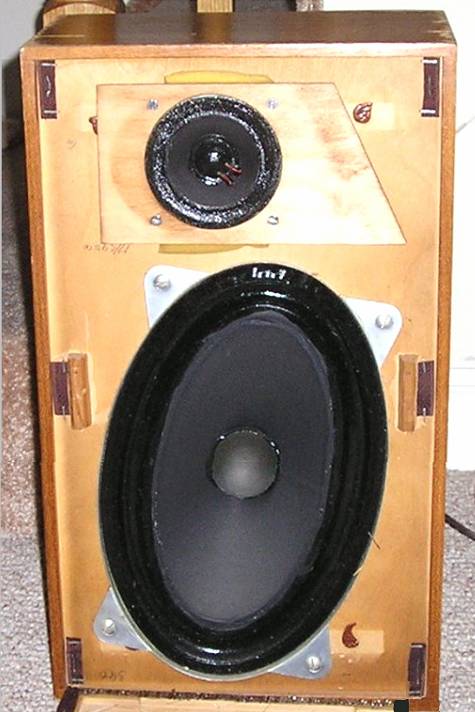

É um projeto interessante no que tange à compacticidade todavia os falantes utilizados de 7 ½” X 11” não são mais fabricados. A colocação de um 6”X 9” traria uma perda de rendimento, optamos portanto em substituí-lo por um de 10”, Nas imagens abaixo, damos o visual, das caixas, os falantes e os detalhes construtivos da mesma .
Componentes para a nova caixa O painel extra é para montagem do tweeter.

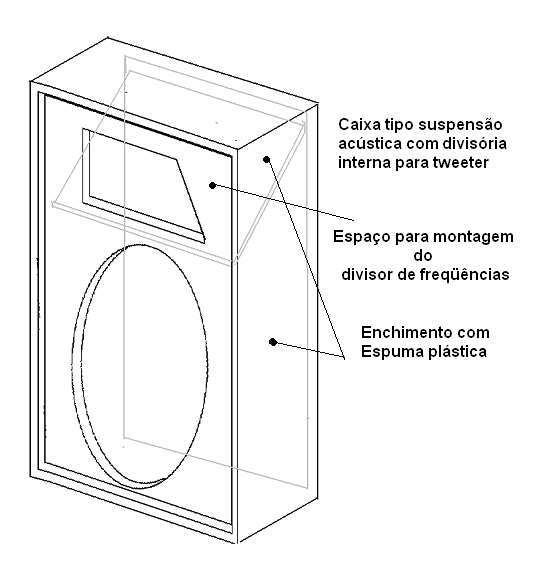

Visão interna tipo Raios X

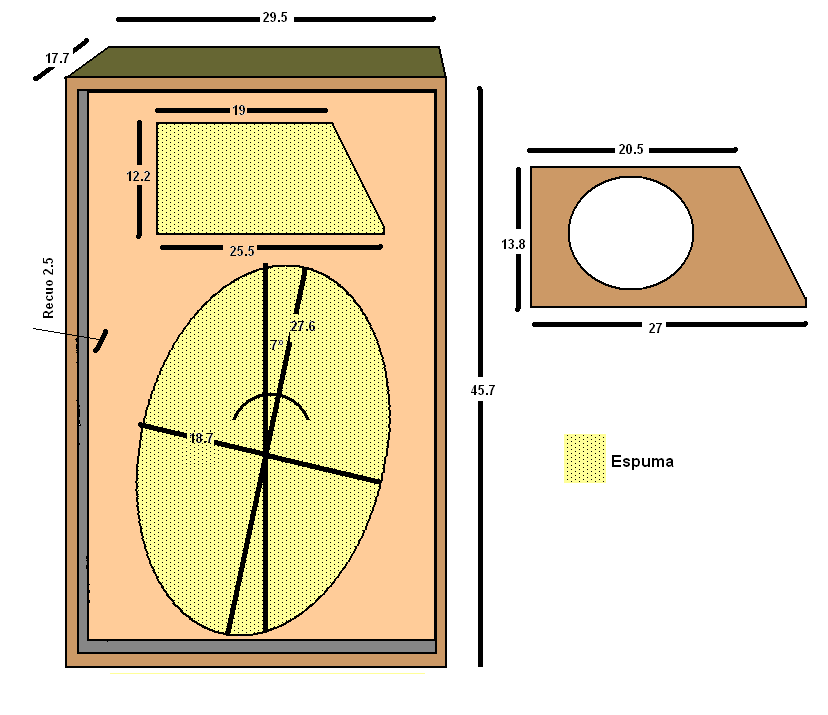

Dimensões da divisória enterna: 18.4x 26.4cm
Todas as medidas em cm
Sugestão para uma montagem doméstica: substituir o falante 7 ½” por 11” que não mais é fabricado por um woofer de 10”
Tweeter Hinor
Woofer Hinor
Divisor de freqüência Nenis
