Quad Amplifier 1

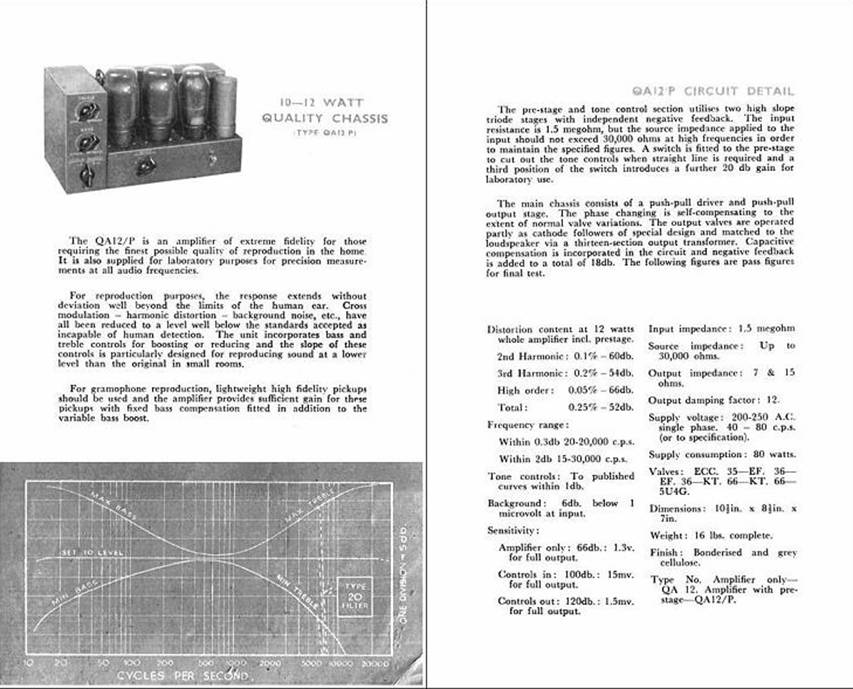

Original Quad Amplifier anos 1940

APRESNTAÇÃO:

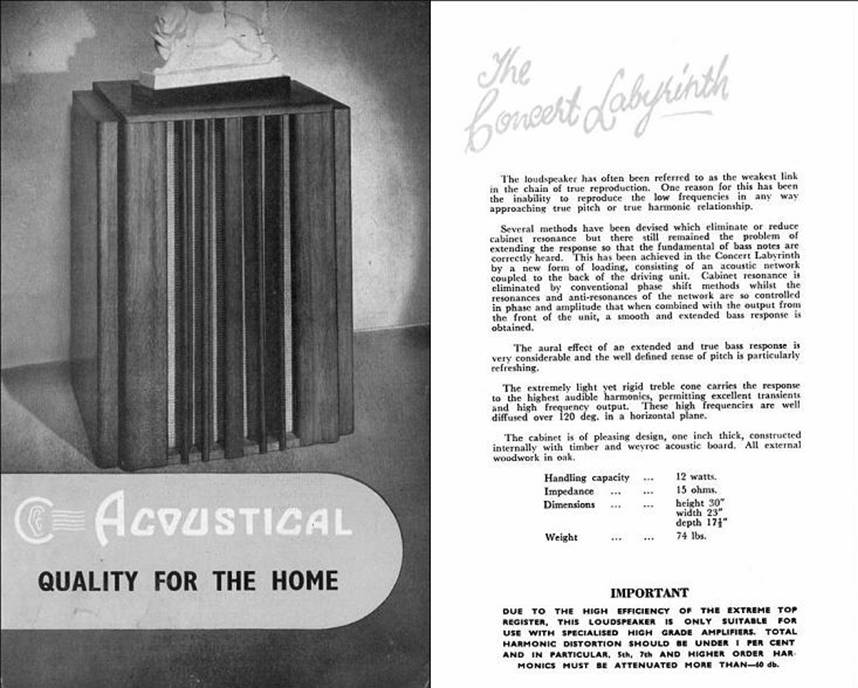

Após a introdução desta propaganda que data do final dos anos ’40, vamos falar um pouco da empresa Acoustical Manufacturing Company Ltd.. É uma história bem fascinante uma vez que seu fundador Peter James Walker havia sido funcionário da gravadora EMI e da empresa GEC (General Electric Company). Em 1936 decidiu abrir sua própria empresa a Acoustical, especificamente para vender e instalar amplificadores e sistemas de som em discotecas e salões de baile da época. Conta ele que conseguia faturar minguadas duas Libras Esterlinas por semana, mas logo notou que vendia amplificadores de terceiros por 30 Libras cada um mas sabia que seu custo em material não passava de 5 Libras.

Decidiu, portanto fazer seu próprio equipamento e tentar embolsar as 25 libras extras. Como um pequeno produtor, seu produto deveria ser diferenciado para que tivesse aceitação. Resolveu investir na qualidade através das pesquisas que se desenrolavam ao realizar suas instalações. Na verdade o primeiro modelo “Acoustical” não se diferenciava muito dos demais concorrentes. Após uma série de pesquisas que se efetuaram logo após a guerra, Walker lançou em fase de protótipo o primeiro “Quality Unit Amplifier Domestic”, visando o publico particular em substituição aos vitrolões da época. O nome desenvolvido para o novo aparelho originou o anagrama “QUAD”, marca com que ficaram conhecidos seus aparelhos. O ano era 1948. No início foi muito difícil convencer as pessoas da alta qualidade de seus aparelhos, mormente porque as gravações não tinham nível de qualidade à altura e um amplificador que respondesse as freqüências de 20Hz à 20.000Hz mostravam todas as deficiências das gravações, mormente o chiado e as distorções por gravação em excesso. Teve aí Walker a idéia de desenvolver um filtro acessório para as gravações de baixo nível, que era vendido à parte mas que ajudou muito na comercialização de seus aparelhos. Curiosamente, o filtro passou a ser conhecido como “anti-fritura de bacon”. Walker era um indivíduo atualizado e estava sempre ao par das tecnologias mais desenvolvidas, Fato é que também pelo fato de ser independente de qualquer fabricante, pode ele escolher o que havia de melhor à época, uma prova disto foi que o primeiro dos seus amplificadores, já usava EF36 da Phillips/Mullard, a KT66 da GEC e a 5U4 da RCA todas lançadas àquele mesmo ano. O primeiro teste como equipamento de alta fidelidade foi feito em 1938 utilizando um circuito Push-pull baseado no famoso Loftin-White, usando as famosas válvulas PX4 com 25 Watts de potência. Nesta mesma época Paul Voigt fabricava o melhor alto falante possível que já era do tipo suspensão acústica naquele tempo. Como só eram produzidos dois alto falantes por semana, este só eram usados em casos bem especiais. Seu alto falante conhecido como “Audion-8” tinha ressonância de apenas 26 Hz ao ar livre. Naquela época, porém simplesmente não havia mercado para alta fidelidade. O equipamento QUAD se tornou consagrado após uma publicação independente que o utilizava como padrão para resposta de discos de diversas gravadoras. Fato é que a persistência em manter um produto de alta fidelidade quando ainda não existia o mercado receptivo, tornou-o pioneiro quando este foi crescendo e ponto de referencia para os demais. Provavelmente o produto mais interessante de sua linha foi o ESL o “Eletro Static Loudspeaker” lançado em 1957, falante eletrostático que ainda hoje é produzido em pequenas quantidades. Mas em 1949, ele lançou um outro falante que infelizmente não vingou. Baseado nos estudos de Olson, que havia desenvolvido o microfone de velocidade, (ou de fita) Walker resolveu usar o mesmo princípio para a reprodução do som. Neste sistema de caixa de canto eram também conjugados um sistema de membranas eletrostáticas e bobina móvel.  O alto custo dos imãs necessários, a dificuldade de construção, a fragilidade do produto final e a perda nos graves inviabilizaram a grande idéia. Um outro interessante dado é que os japoneses na década de ’70 faziam demonstração  comparativa de seus novos equipamentos estereofônicos com os QUADs, já usados de 20 anos e mono! O que demonstra a intrínseca superioridade destes antigos aparelhos sobre quaisquer tipos modernos então lançados.

Conforme vimos, o primeiro modelo a levar o nome QUAD data de 1948 e era o QA12P (Quality Amplifier- One &Two modules – with Preamplifier). Este aqui esta demonstrado:

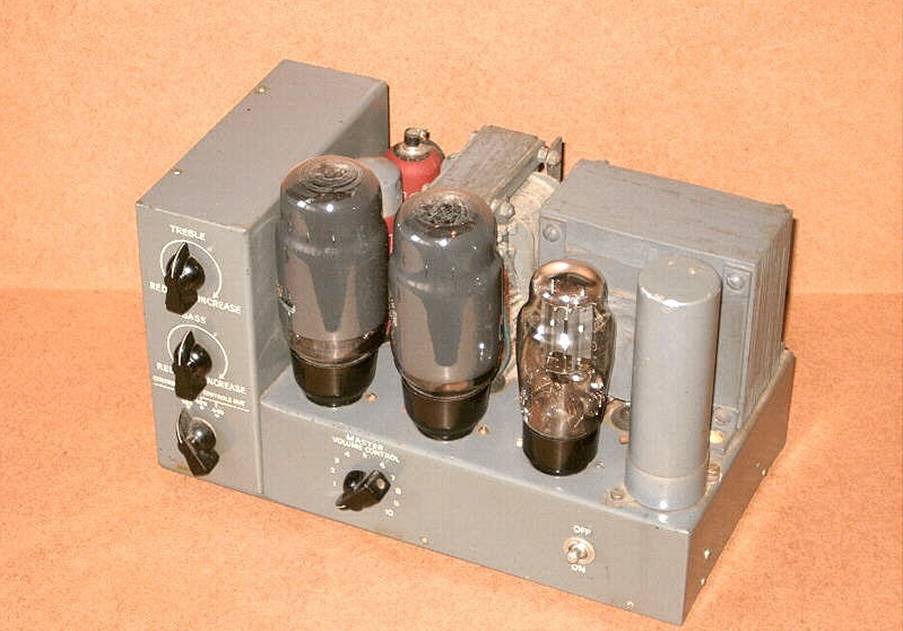

Vista frontal

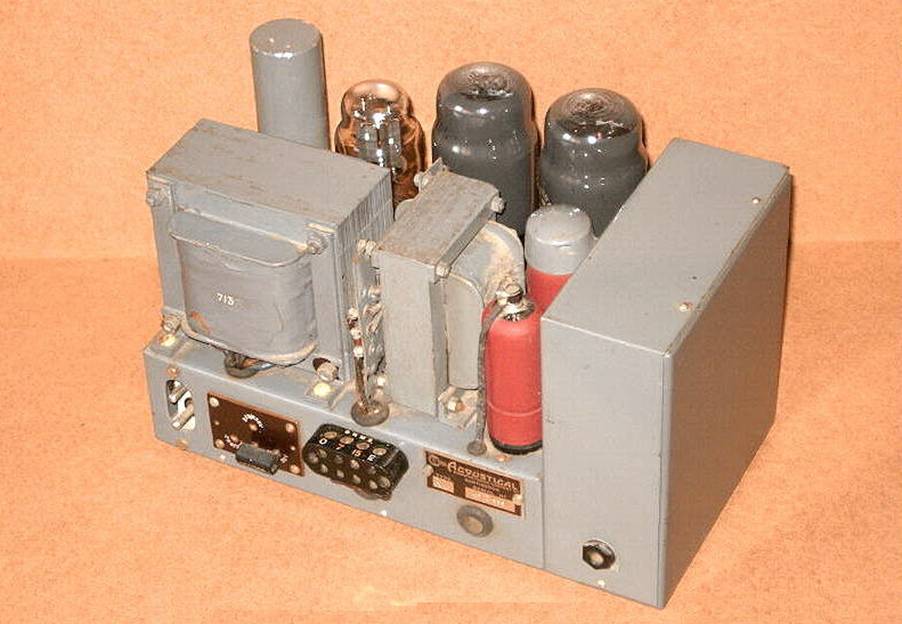

Vista traseira

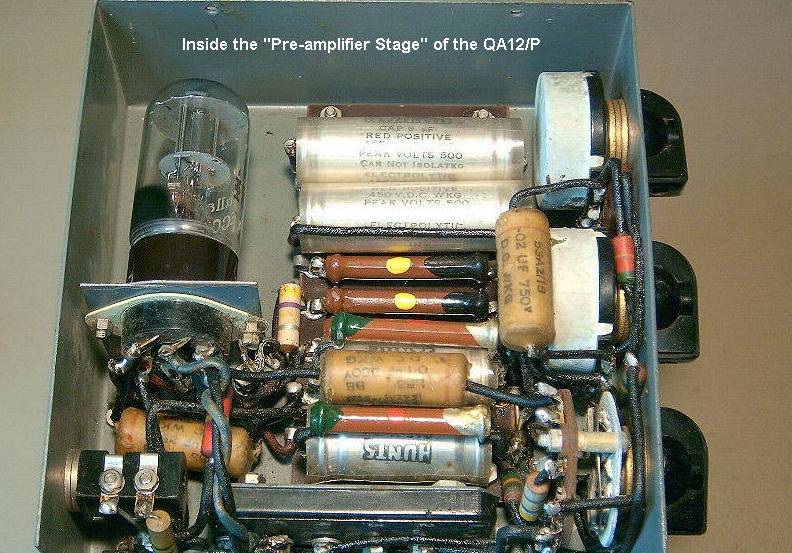

Vista interna do pré-amplificador

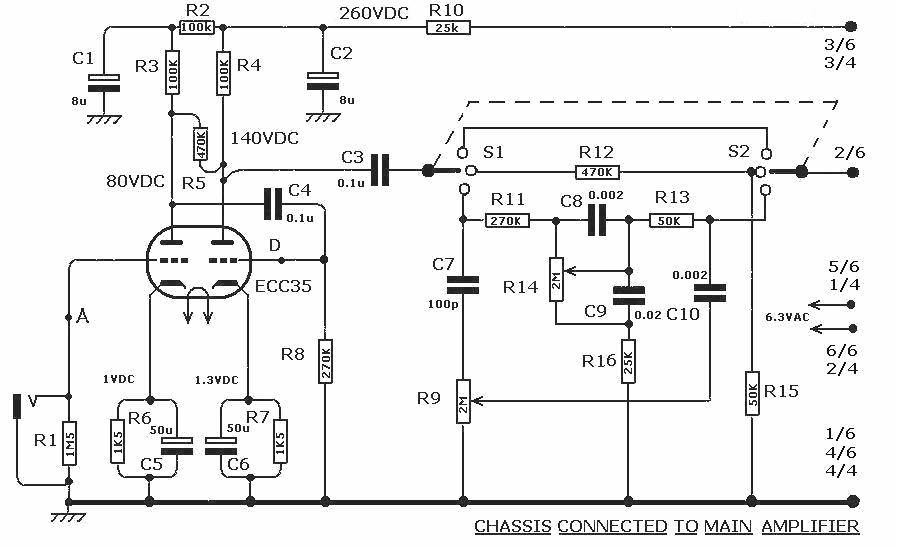

Circuito do pré-amplificador

Os números à direita correspondem aos contactos no chassi principal das fichas “Jones” de seis e quatro pinos.

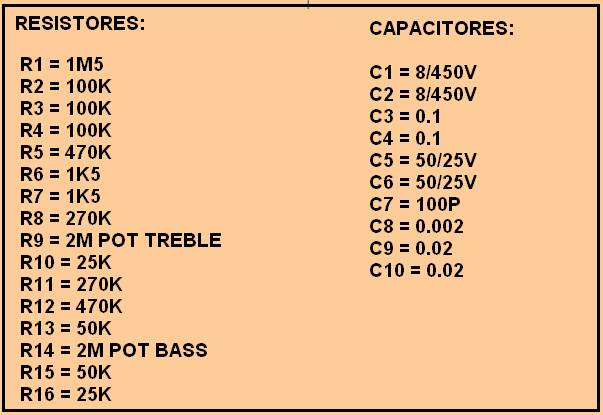

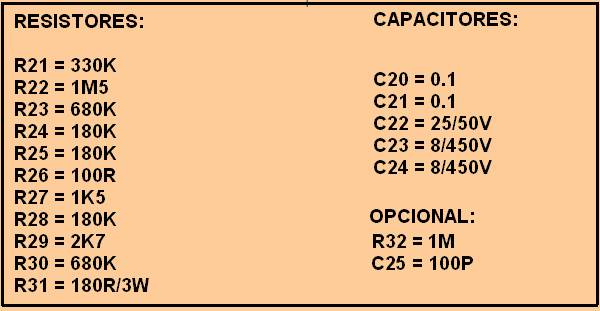

Componentes do pré-amplificador

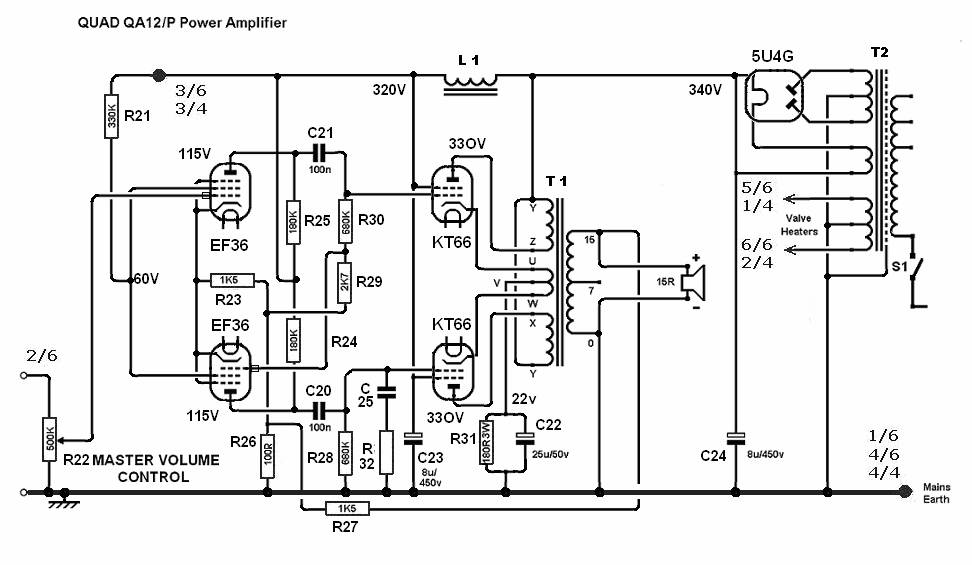

Circuito do amplificador de potência

Componentes do amplificador de potência

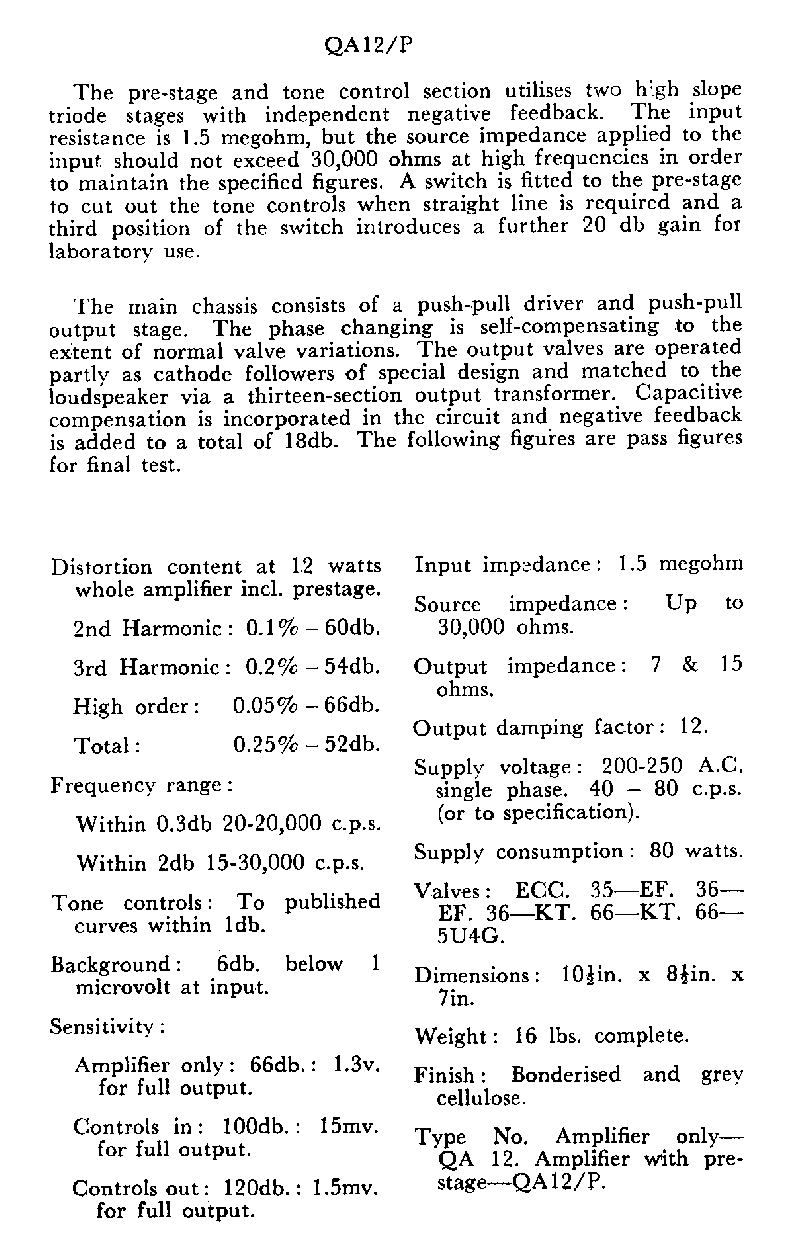

Descrição técnica do QA12/P

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

 Continua >>>>>>>>>>>
