Radio Cacique



Homenagem a Vladimir Ducat engenheiro construtor

Pioneiro da indústria brasileira de eletrônica.

1898- 1995



http://www.bn.com.br/radios-antigos/frame  de João Mello



Primeiro modelo:



Dial

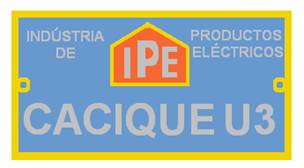

Plaqueta

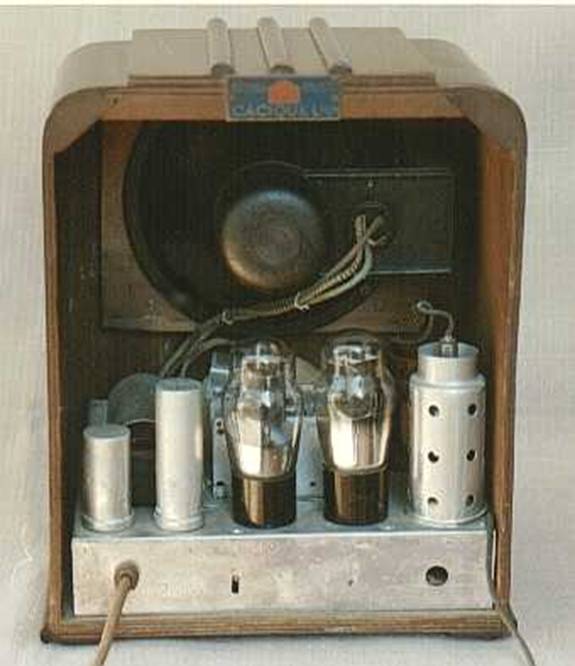

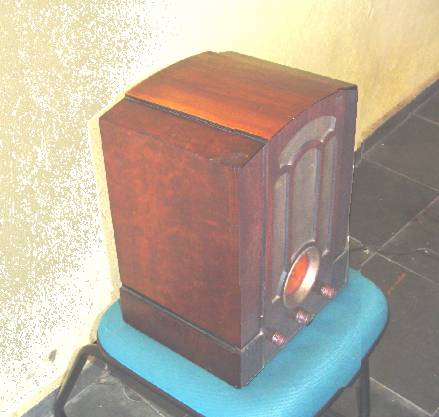

Duas vistas do aparelho

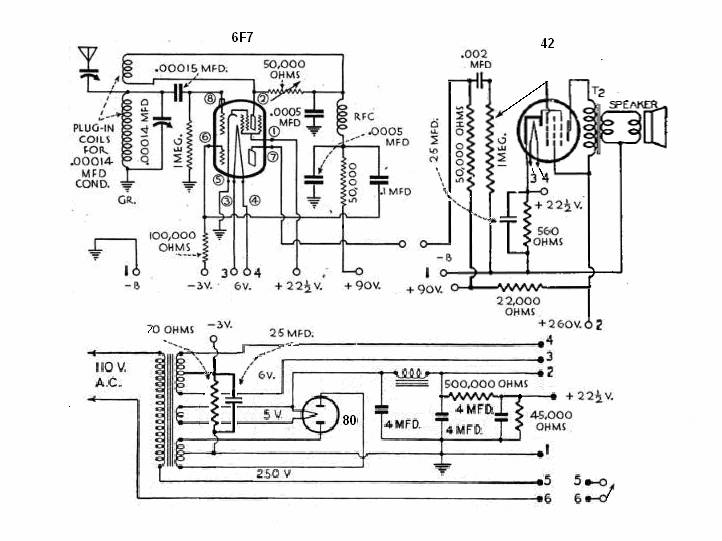

Provável circuito







Descrição:



   RF.  SINTONIZADA  ---  Para 110 volts AC. - -- 3  Válvulas =  6F7--42--80
                           Uma faixa de Ondas Médias.--Alto-falante eletrodinâmico de 6". -Acreditamos ser este, um
                           dos primeiros modelos de rádios, com esta marca, fabricados pela
“IPE” (Industria  de Produtos
                           Elétricos)  Atente para o minúsculo Dial e knobs de madeira. Ano de fabricação provável: 1933/34 pois

                           duas das válvulas (originais) que o equipam (42 e 6F7) tiveram sua produção iniciada nestes anos.

http://www.radioantigo.com.br/brasile.htm João D.C. Azzolin PY3 CNQ



Segundo modelo:





Dial

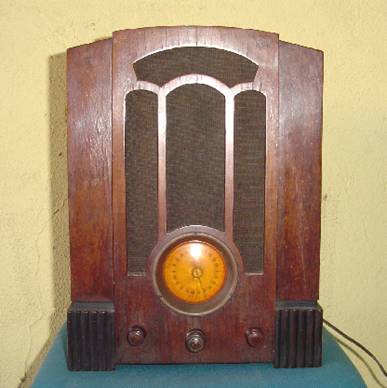

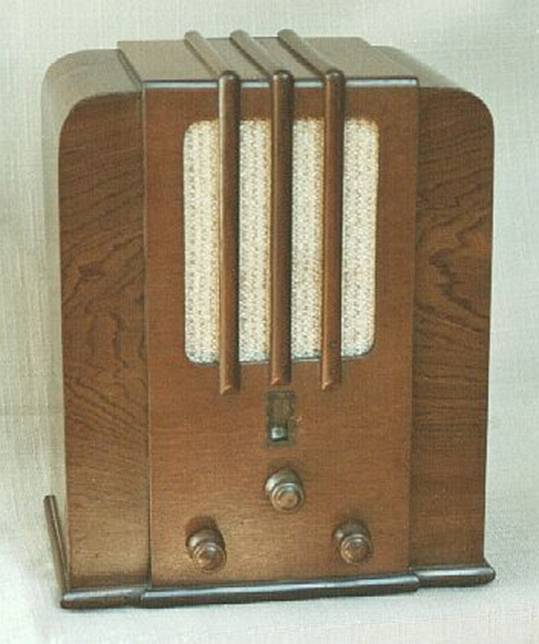

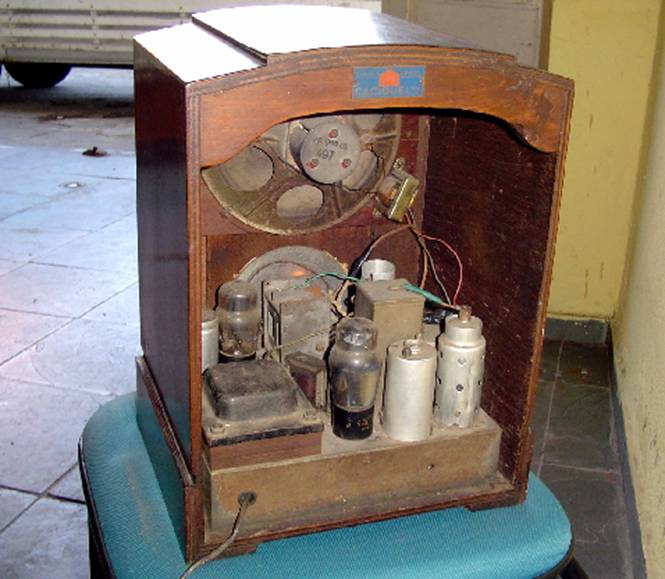

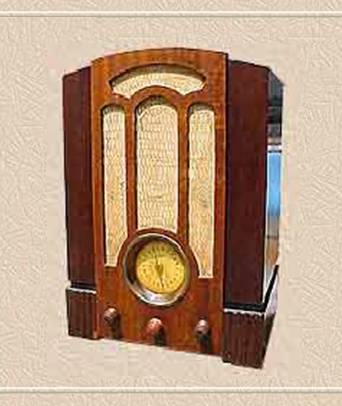

Quatro vistas do aparelho

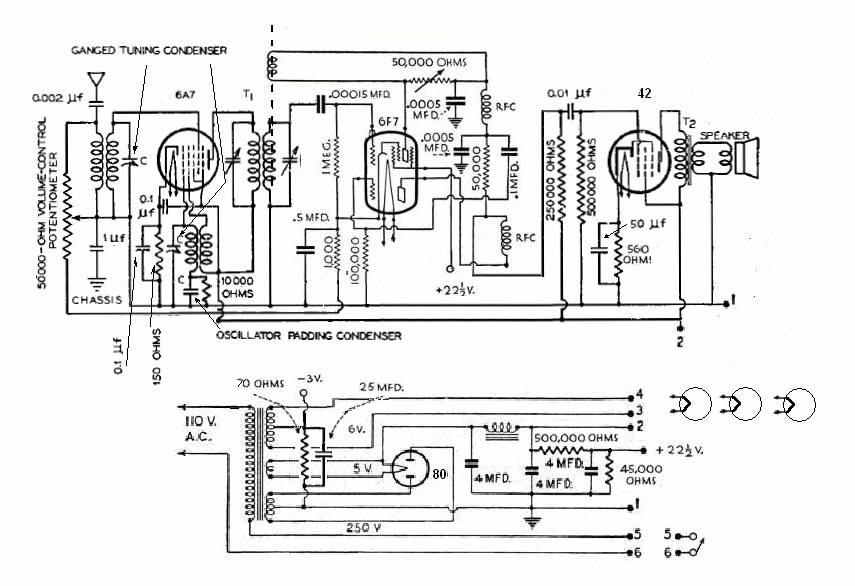

Provável circuito





Descrição:



   SUPER HETERODINO ---  Para 110 volts AC. - -- 4  Válvulas =  6A7-- 6F7--42--80
                           Uma faixa de Ondas Médias.--Alto-falante eletrodinâmico de 8". -Acreditamos ser este, a série
                           seguinte dos rádios, com esta marca, fabricados pela
“IPE” (Industria  de Produtos
                           Elétricos)  O modelo esteve a venda na internet. Ano de fabricação provável: 1935/36 a julgar

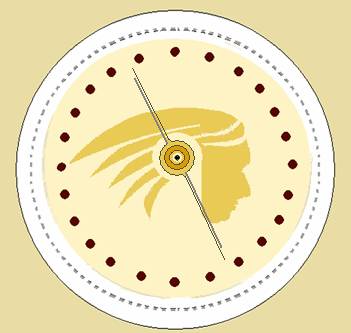

                           pela introdução das válvulas 6A7. Possui Dial com escala graduada de 0 a 100 com desenho de um índio.



NOTA: Os circuitos foram obtidos de publicações técnicas à época do lançamento dos rádios em questão.

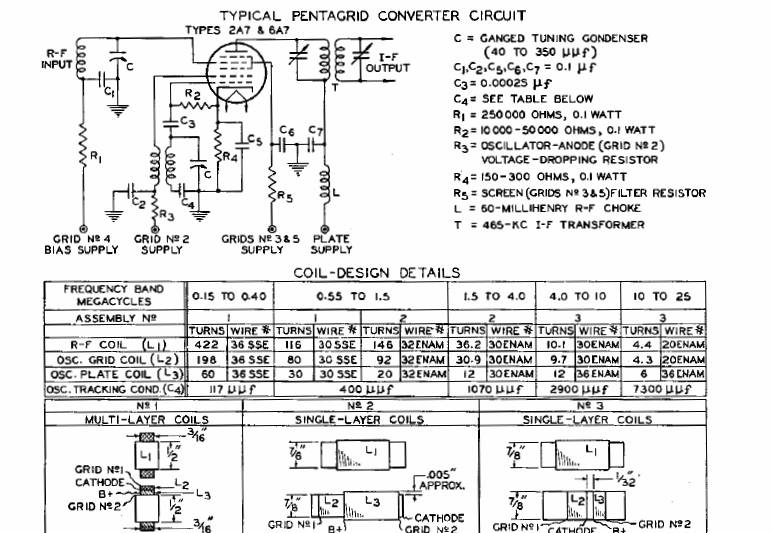

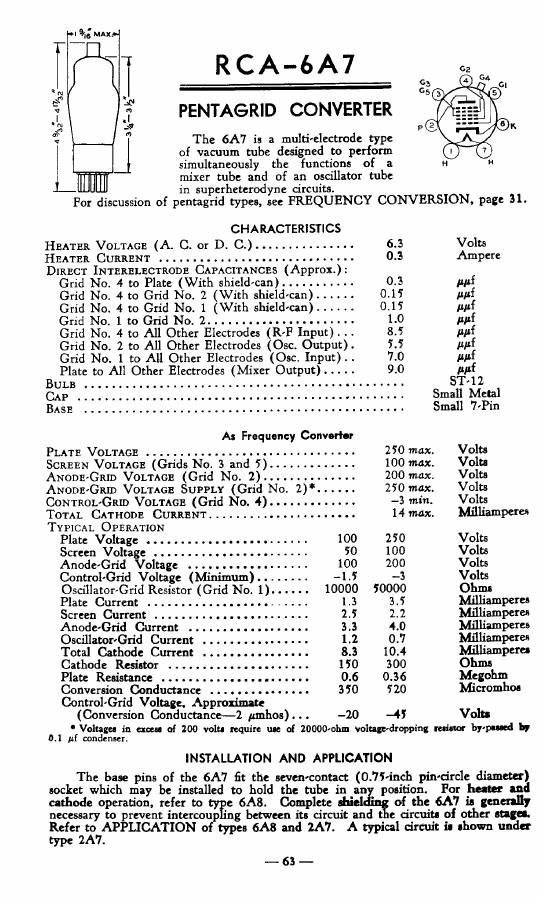

Características das Válvulas utilizadas:

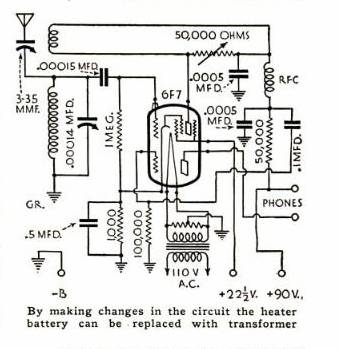

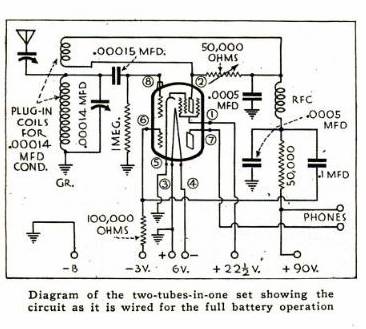

6F7
Electronic Vacuum Tube Specifications

http://books.google.com.br/books?id=YSgDAAAAMBAJ&pg=PA64&lpg=PA64&dq=6F7+tube+uses&source=bl&ots=ZntrpZGYFk&sig=ukUlSSm-ZiiLnNfH8JuWatG3Cu0&hl=pt-BR&ei=3FWUS7ukCMKKuAe9hv2wAw&sa=X&oi=book_result&ct=result&resnum=1&ved=0CAgQ6AEwAA#v=onepage&q=6F7%20tube%20uses&f=false













xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx



DKE

Uma curiosidade que merece divulgação.

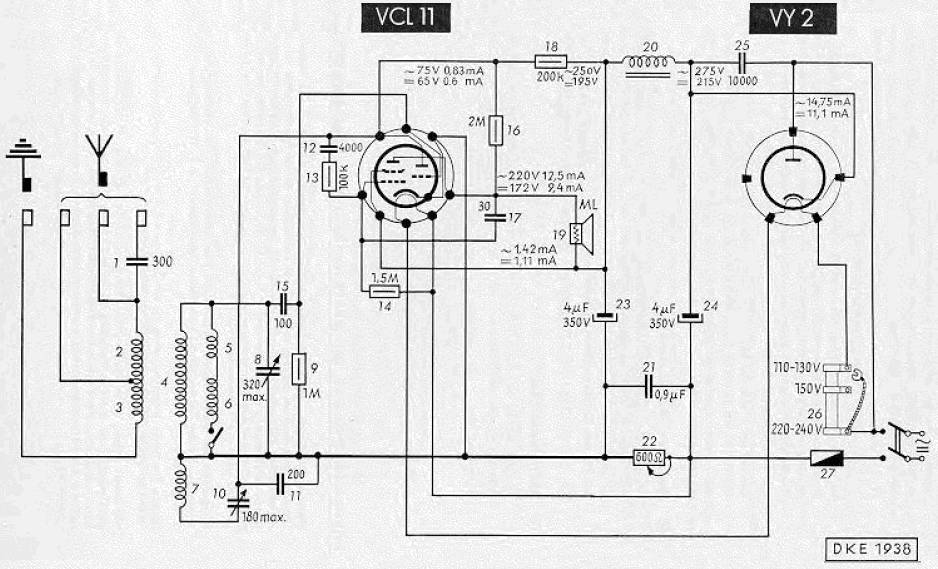

http://www.6v6.co.uk/archive/schematics/volksempfanger/dke38.pdf  VCL11 radio

http://www.roetta.it/ik3hia/pages/Oldradio1/dke_38_net.htm

The Deutscher Klein Empfangër (DKE - "Small German Receiver")



http://frank.pocnet.net/instruments/DeTeWe/VE301/VE301.html  outro fantástico

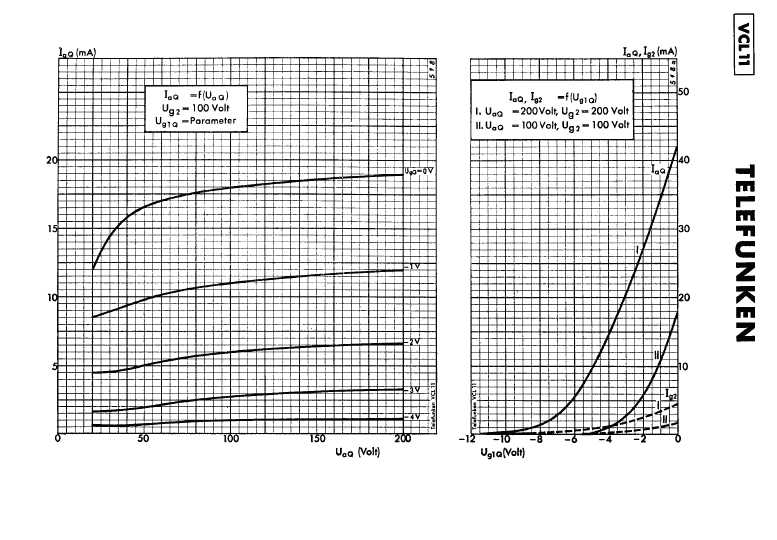

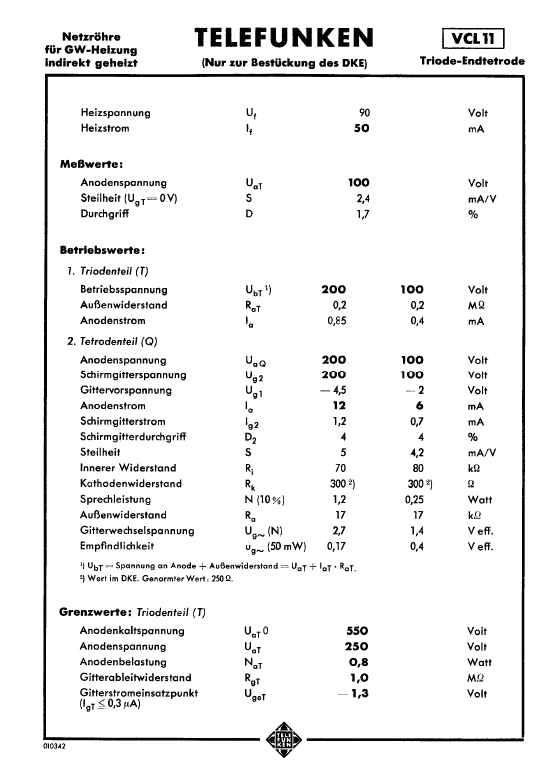

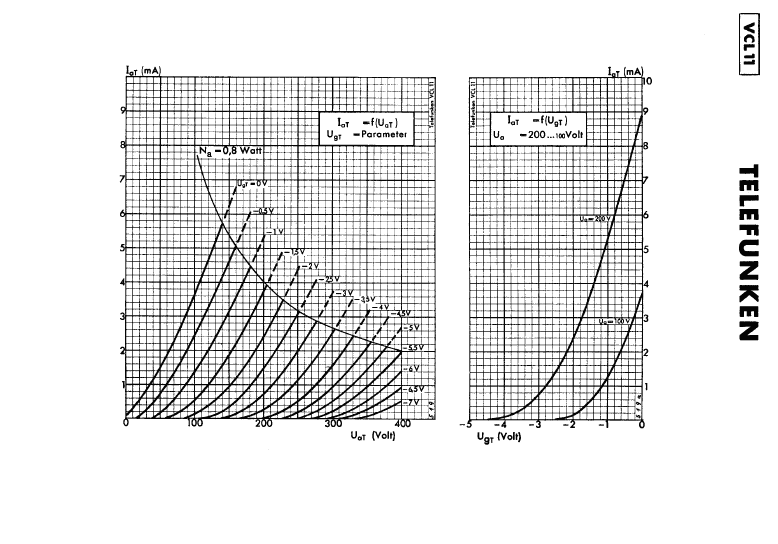

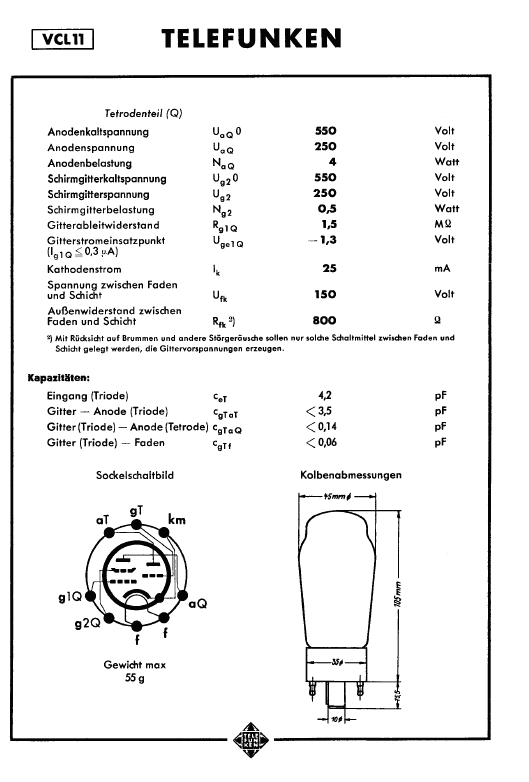

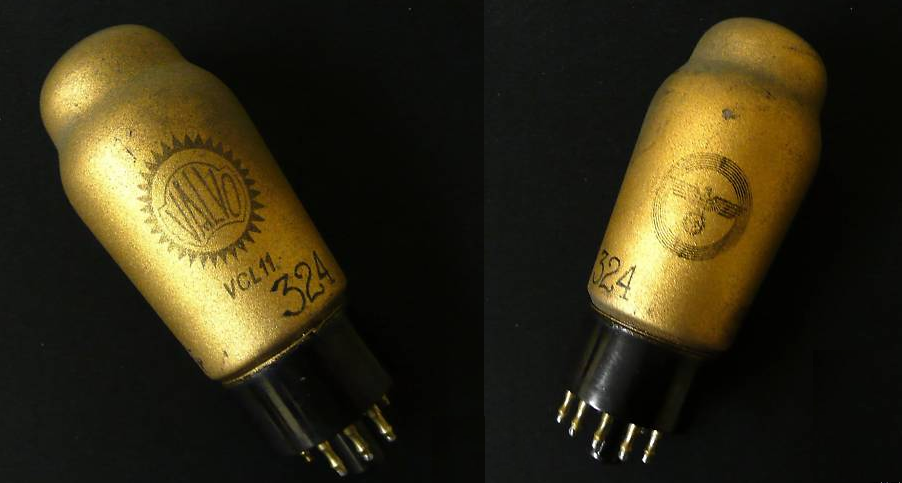

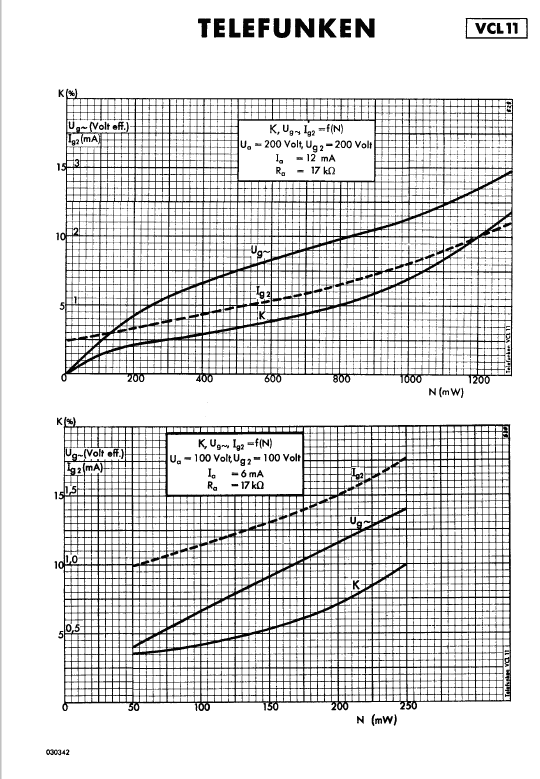

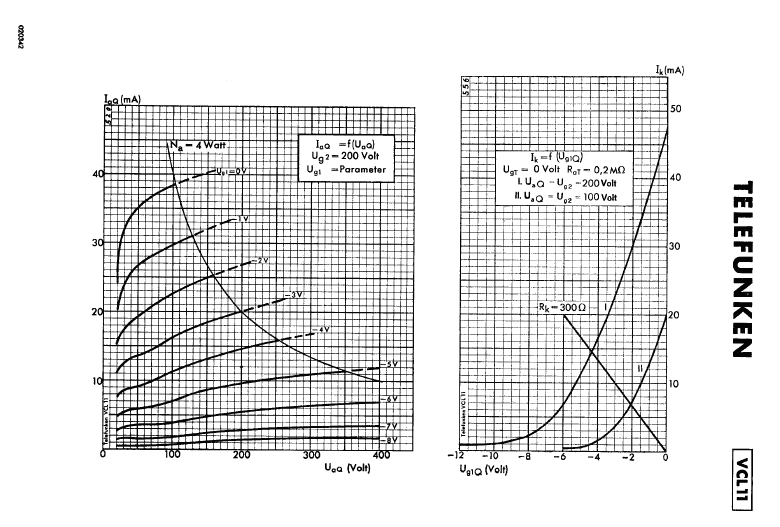

VCL11

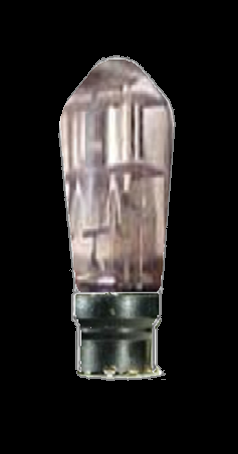

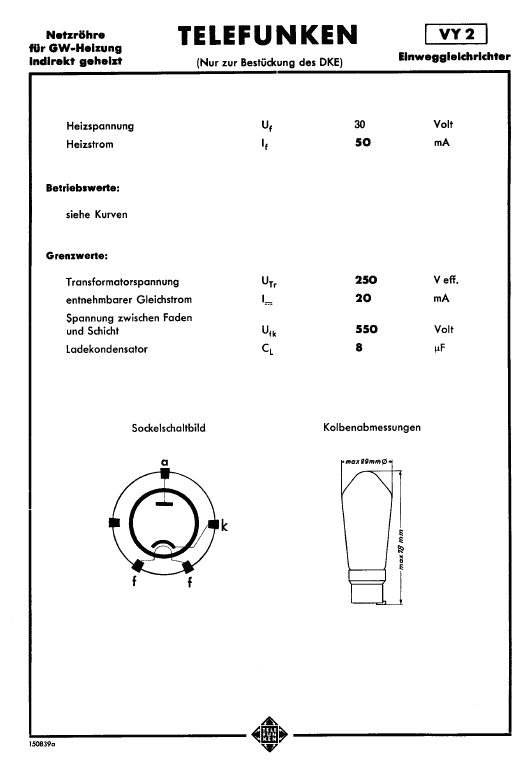

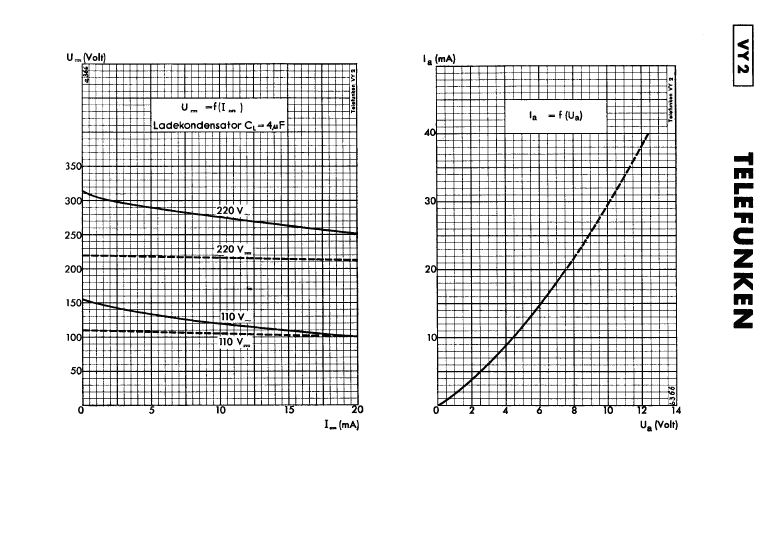

VY2

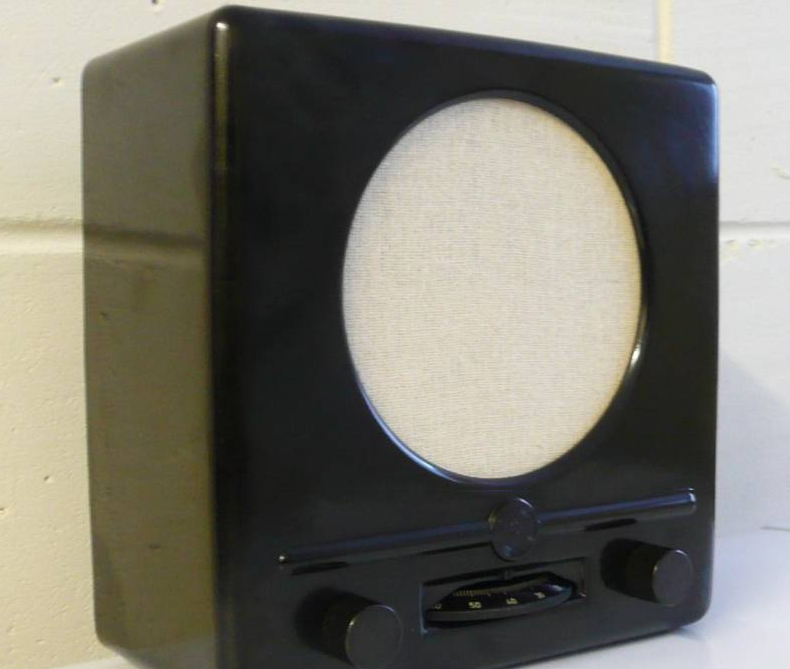

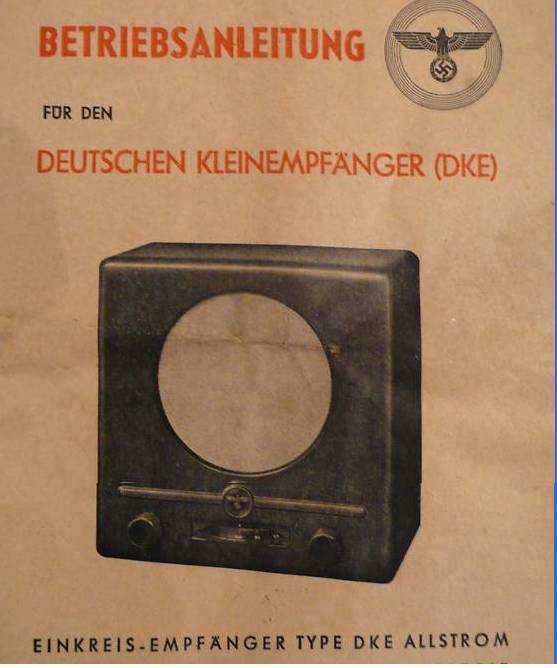

Lorenz Deutscher Kleinempfanger (DKE) "Radio Popular Alemão"



Este rádio  Deutscher Kleinempfanger fabricado por C. Lorenz na Alemanha durante a Segunda Guerra Mundial foi feito em 1942 - a data da fabricação é claramente visível no lado de baixo da bobina variável do realimentação. O Deutscher kleinempfanger significa  “pequeno receptor alemão”;. Era um rádio de produzido em massa de baixo custo, foi projetado para receber a propaganda em tempo de guerra somente das estações locais fortes – foi comissionado por Goebbels e construído por diversos fabricantes, mais ou menos como o receptor de serviço público civil britânico. Entretanto, o rádio britânico era um superheterodino inteiramente capaz de ter recepção de toda a Europa, o DKE (conhecido geralmente como o “Muso de Goebbels”), possuía uma única válvula multifunção  e uma retificadora. Trabalhava como TRF como oscilador a  reação, O rádio era montado em uma caixa marrom de baquelite um tanto frágil. Ondas médias e longas são selecionadas através de um interruptor montado no capacitor de sintonia. Sendo um receptor tão básico, uma boa antena era necessária para captar qualquer coisa à exceção dos sinais fortes locais sempre com o cuidado de ajustar a reação e a sintonia. O desempenho limitado era presumivelmente voltado a assegurar-se de que a população local não ouvisse facilmente transmissões de muito longe e especial as do estrangeiro.

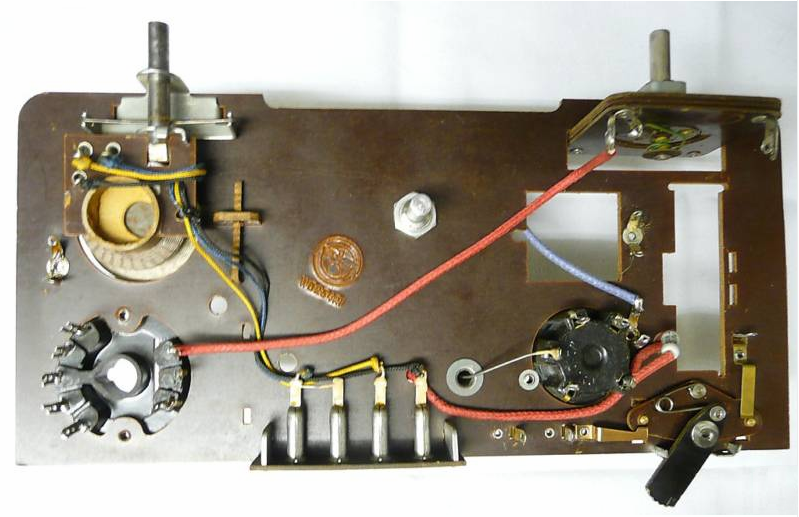

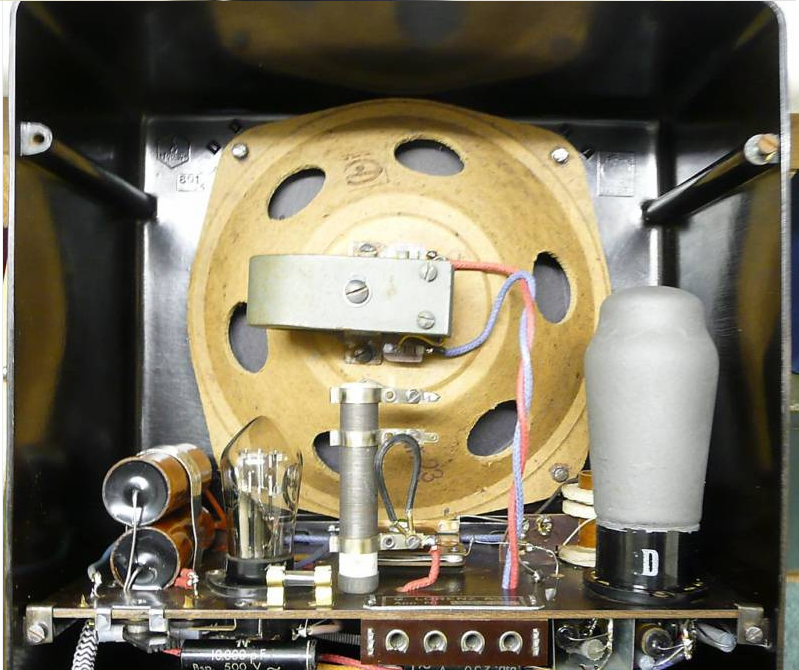

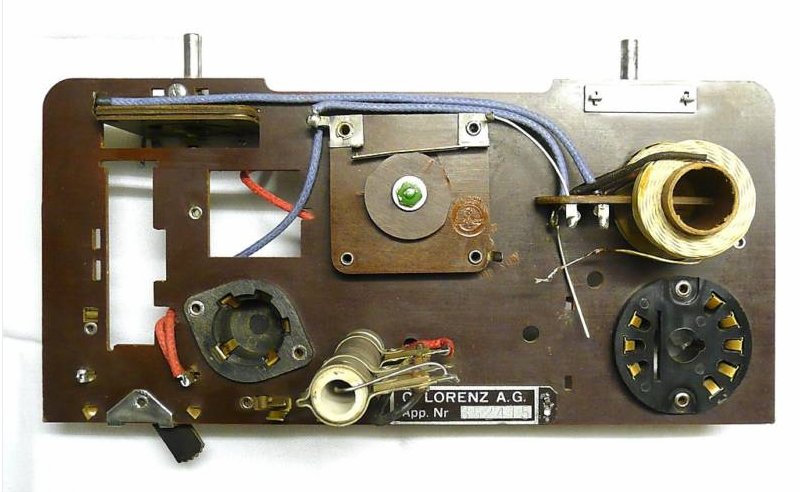

O projeto do todo é baseado nos mínimos custos e recursos - o “chassi” é um painel do paxolin, o corpo do altofalante é feito de cartão moldado, imâ permanente e bobina de alta impedância dispensando o transformador de saída; este utiliza um baquelite muito fino no gabinete. Os capacitores de sintonia são de paxolin - há muito pouco metal empregado, apenas uma mínima blindagem. A válvula principal, a VCL11, tem uma base original  de 10 pinos da Telefunken e é uma válvula que congrega um triodo e um tetrodo com cátodo comum. A retificadora, VY2, usa uma base tipo SC5 l de contatos laterais. Esta base  é bem original também. Ambas as válvulas têm baixo consumo de corrente nos filamentos, apenas 50 miliampères. A VCL11 tem um filamento de 90 volts e a VY2 tem um filamento de 30 volts permitindo a conexão direta às redes de 120 volts;  um resistor de queda de relativa baixa dissipação permite ligações à redes de 150 e 220 volts.
