Revisão e Aperfeiçoamento do Circuito Mullard

Plachtovics György  da Universidade de Budapest desenvolveu e revisou dois novos amplificadores com base Mullard utilizando respectivamente PL500 e PL509 nas etapas de saída respectivamente com 20 e 40 W cada um. O primeiro com base no 5-10 e o segundo no 5-20; ambos publicados na Revista RT ÉK 96 na Hungria. O primeiro com baixa tensão e o segundo com tensão mais alta no circuito de alimentação. Considerando o fator custo benefício optamos pela versão de 40 W que aqui apresentamos. A vantagem intrínseca do circuito aqui apresentado é a compatibilidade de sensibilidade com o 5-10, adequando-se assim a qualquer preamplificador, sejam os de projeto Mullard, Amperex, suas variantes, ou qualquer outro tipo comercial, simplesmente pela adição de um potenciômetro de nível à saída dos mesmos, a sensibilidade elevada, favorece a utilização como amplificadores de guitarra cujos prés, o levam facilmente à distorção.

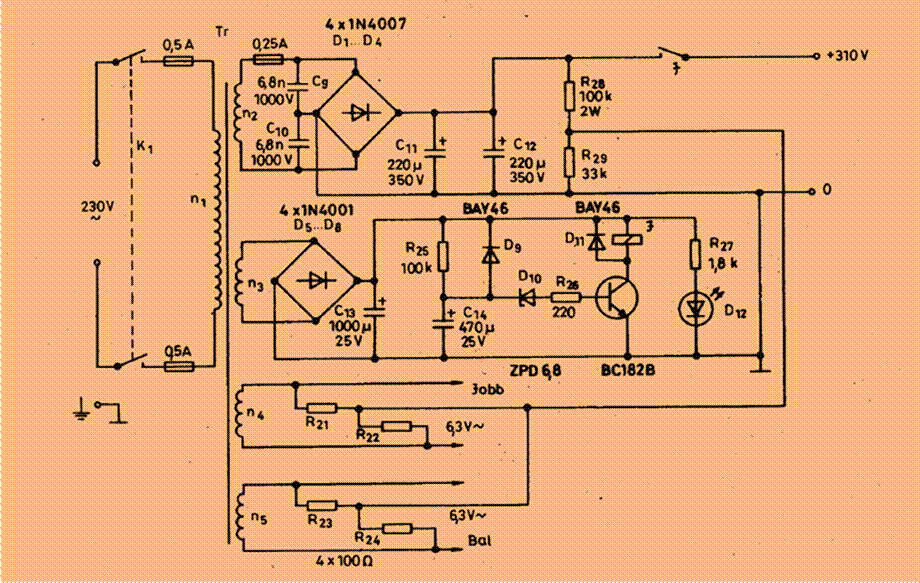

Todo o circuito da parte amplificadora é extremamente convencional e segue bem de perto a versão original dos anos ’50. Como exceção adotou-se a configuração pentódica dos QUAD com realimentação por catodo e polarização da etapa de saída em separado. As vantagens e características das concepções adotadas já foram descritas nos respectivos equipamentos (Mullard e QUAD).  A fonte de alimentação, contudo é em estado sólido e totalmente diversa da original. A alimentação de todo o amplificador é feita por duas fontes retificadoras por onda completa em configuração ponte em totem, onde a inferior fornece 140 V e a superior 230 V aproximadamente. A fonte inferior possui um ramal separado para fornecer 100V estabilizados via Choque eletrônico composto de BU508/BF259/ZY100. Um circuito extra composto pelo transistor BF259/ ZPD 6,8/ BA159 e um relé eletro magnético agem como minuteria para entrada da alta tensão no amplificador. Um outro ramal cuida da polarização negativa de grades do estágio de saída.

Seguem características e esquemas utilizados.

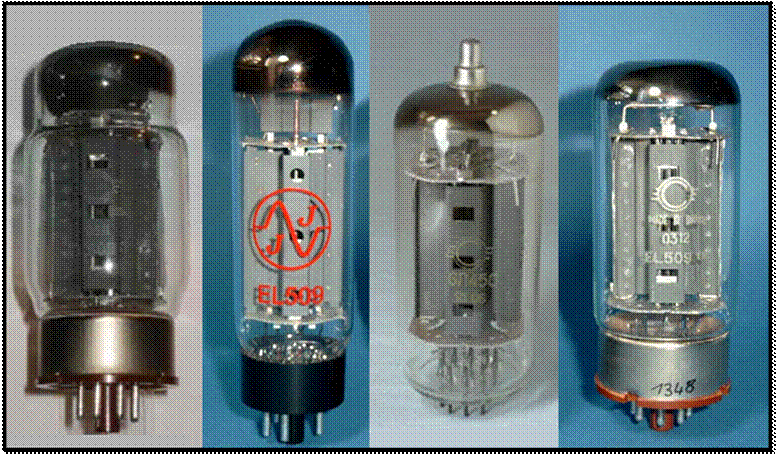

PL509 40V 300mA

EL509 6.3V  2A

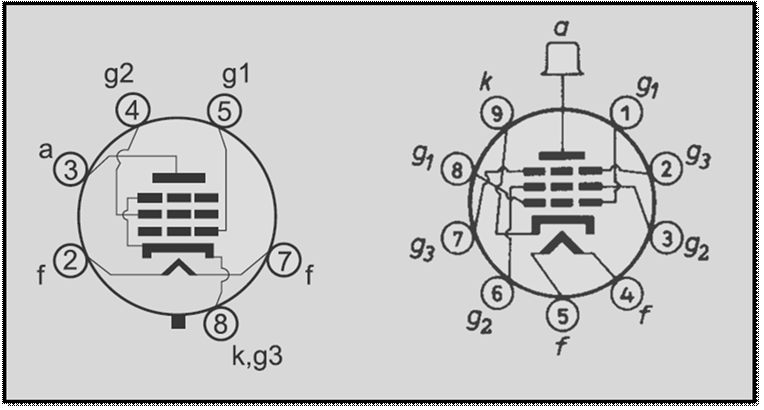

Octal e Magnoval

Dados para o transformador de saída de 40Watt

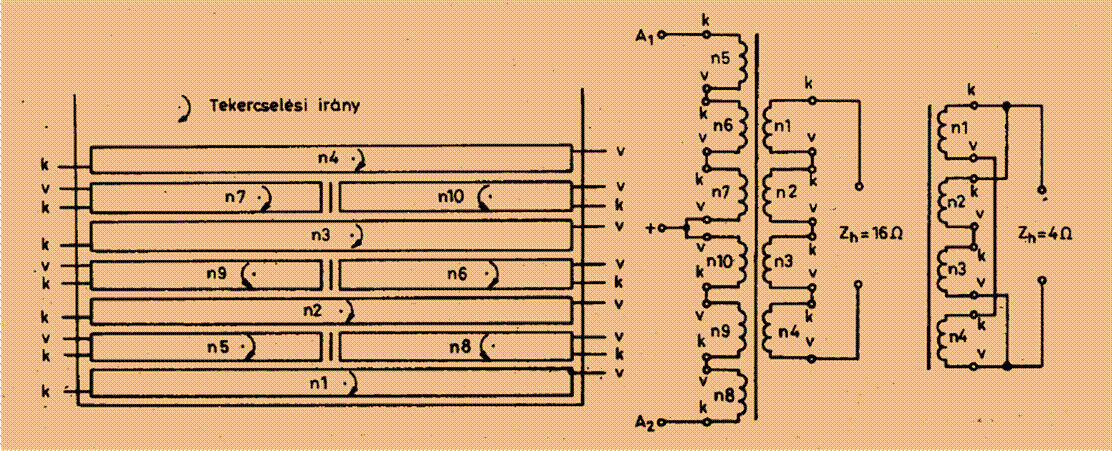

Tekercselési iráni = Sentido do enrolamento

V= final do enrolamento

K= inicio do enrolamento

Dados para os transformadores de alimentação para dois amplificadores de 40Watt

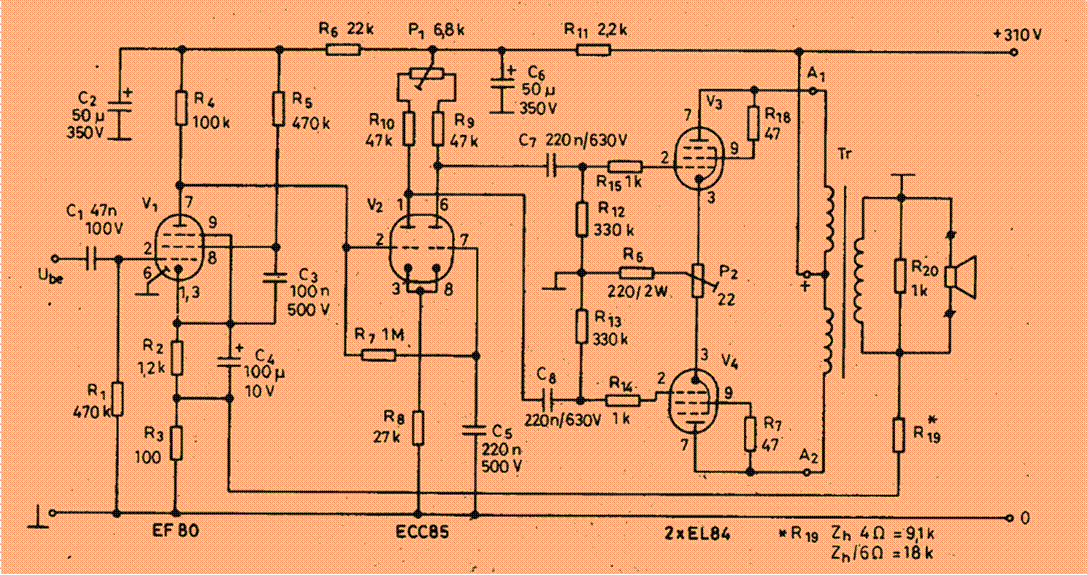

Plachtovics György  iniciou suas experiências no circuito mullard com uma variante em triodo para 6W do circuito 5-10  usou-se a EF80 no lugar da EF86 e a ECC85 no lugar da ECC83. Ambas com maior eficiência para compensar a perda de potência devido à configuração das EL84 em triodo. A fonte de alimentação em totem já era um prenúncio do futuro projeto.

Abaixo dados essenciais do primeiro projeto.
