Construção de uma válvula de Olho mágico em Estado Sólido
I ) Parte Pictográfica
Nosso Olho mágico em Estado Sólido é construído no interior de um dosador destes usados em garrafas de Whisky ou de Cachaças mais caras. Os desenhos demonstram a sua construção.

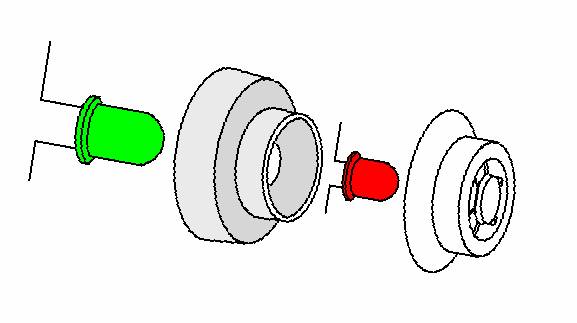

Seqüência de montagem

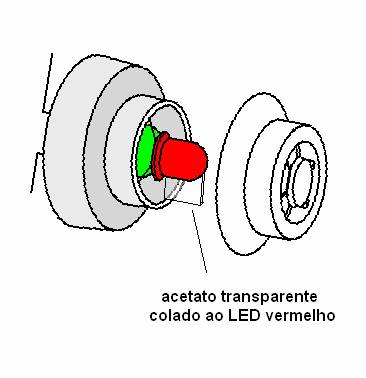

Aspecto da montagem

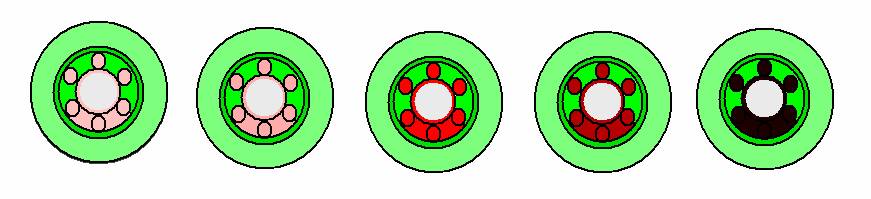

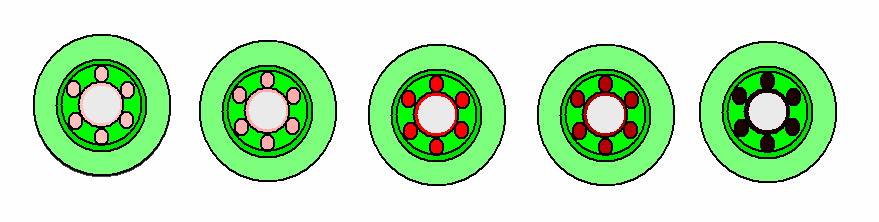

Aspecto da variação visual de acôrdo com as tensões aplicadas.
ou
De acordo com o tipo de peça utilizada.
II ) Parte Eletrônica
As válvulas olho mágico são maravilhas oriundas do tubo de raios catódicos. Floresceram no mercado a partir de 1933. Hoje com o advento dos diodos de emissão de luz poderemos ter um componente que não sofre do desgaste da tela fluorescente aliando o fascínio e o charme do passado.
Apresentamos dois projetos. O primeiro de Yasuo Kondo exige um integrado indicador de nível e 10 LEDs coloridos o segundo é de minha autoria e teve sua idéia já há alguns anos quando vi a sua utilização num sintonizador de AM / FM fabricado pela Taterka Linear. O circuito bem simples usava dois transistores e um potenciômetro além dos dois LEDs mas exigia calibração e não funcionava adequadamente na parte de AM.
Em nossa proposta sugerimos a adoção de duas unicades separadas uma para FM e outra para AM. O olho mágico em questão associa a idéia de uma válvula 6E5 mas eletricamente poderá ser usada em circuitos de EM80, EM81, EM84 e EM87 e outras basta criatividade na montagem.
Em receptores de FM o sinal forte proporciona um sinal fortemente positivo no discriminador e nos receptores de AM ocorre justamente o contrário.
O circuito que apresento é adequado para todos os receptores de FM valvulados ou em estado sólido. Para usá-lo em AM é suficiente inverter a posição dos LEDs = Colocar o verde no lugar do vermelho e o vermelho no lugar do verde. Simples!
Projeto de Yasuo Kondo
Base original 6E5 Versão com base octal
Circuito proposto por YASUO KONDO
Duas possibilidades de disposição dos LEDs em fechamento espiral ou leque.

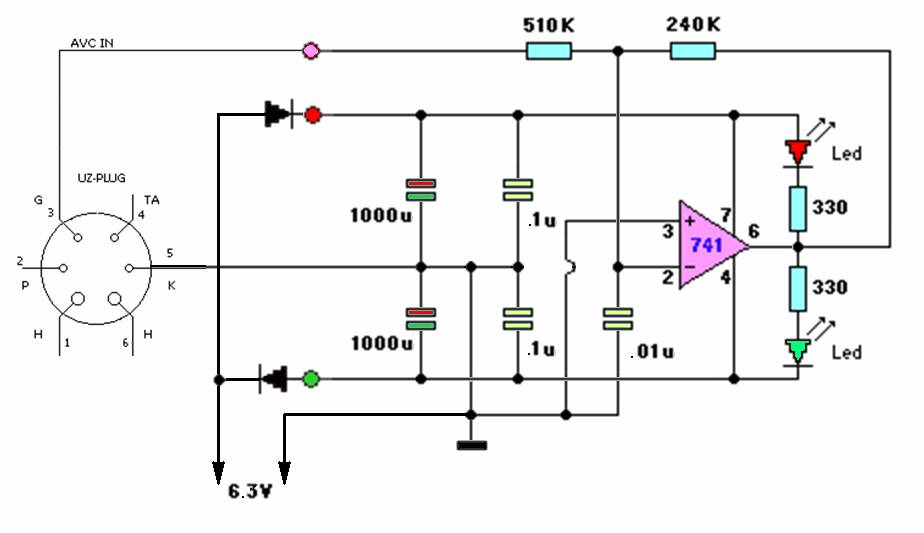

Meu projeto:
Para aplicações com filamento com um lado à massa.
À medida que o sinal fica negativo em relação ao terra o diodo verde fica mais brilhante
Usa apenas um operacional 741 e dois LEDs – um verde e outro vermelho
= cores complementares para visualizar um efeito de leque.
O resistor de 240 K é essencial para evitar chaveamento do circuito, havendo progressivo aumento de brilho num dos diodos e diminuição no outro.
Dois diodos retificadores tipo 1N4004 formam a alimentação positiva e negativa do operacional.
Os diodos ficam montados como no desenho acima.
O acetato transparente irradia a cor vermelha preferencialmente em um setor que se torna mais escura ou mais clara de acordo com a intensidade do sinal.

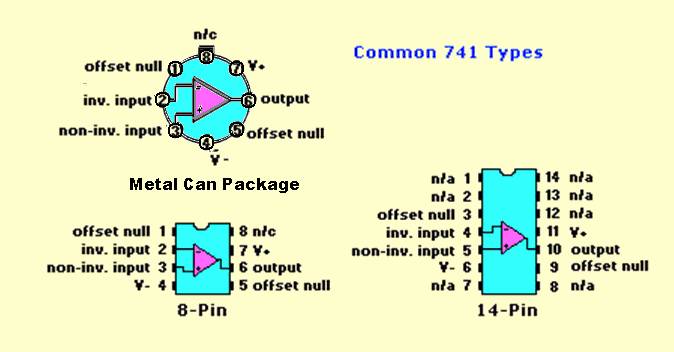

Tipos correntes de 741
Sacie sua curiosidade em:
http://www.akh.se/tubes/eyes.htm
http://www.solorb.com/elect/misc/magiceye/ (aqui encontramos um de estado sólido)
xxxxxxxxxxx
Outros tipos de adaptação
Diagrama para tuners ou rádios com Center tape no filamento.
Para visualizar tipos EM 84, EM87 ou EM800
Use uma mangueira transparente e coloque em seu interior um papel vegetal.
Faça a montagem de acordo com o esquema abaixo.
Iluminação com simetria
Iluminação assimétrica
O circuito abaixo será usado no caso de simetria no sistema de iluminação. Coforme o desenho acima
Neste caso serão usados dois diodos verdes ou dois diodos azuis.

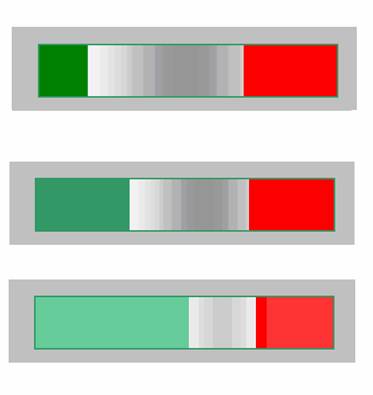

Visualização da iluminação:
Tipo EM 84/87
Tipo EM 800
