Shindo Sinhonia



O que mais chama atenção no Shindo Sinhonia (som de Sinfonia em japonês) é a estética simples do chassis e disposição das partes virtualmente igual ao Marantz mod 2 projetado nos anos ’50 por Ken. O amplificador tem um circuito diverso mas usa o mesmo sistema de filtro a óleo usado no Marantz bem como as duas 6AU4 na retificação.O circuito é muito mais simples e é permanente em configuração ultralinear com as fantásticas válvulas profissionais de 10.000 horas da Siemens Klangfilm F2a que possuem 25.000 micromhos de transcondutância. O desenho agrada. Outra coisa interessante foi a cor escolhida para pintura do chassis um verde martelado típico dos falantes da Altec da mesma época. Esta apresentação talvez tenha sido usada para atrair os veteranos e influenciar os novos como um autêntico “new vintage”. Como clone visual e até mecânico poderíamos incluir o artigo na seqüência dos Marantz, mas dado a sua diversificação na concepção eletrônica resolvemos criar um novo nicho para este.







Cada monobloco do Sinhonia mede 37.38 x 15.82 x 21.60 cm (Largura, Altura, Profundidade) pesando perto de 15kg.

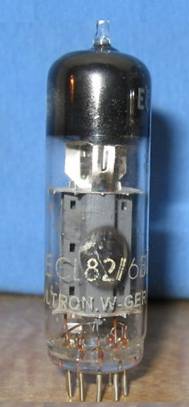

Mesmos parâmetros do Marantz mod 2. A disposição das válvulas segue o mesmo princípio assim como as conexões de entrada força e saída. Usa apenas uma válvula impulsora um Triodo/Pentodo ECL82/6BM8 conjugado a um transformador para excitação e inversão de fase. Este transformador é surpreendentemente pequeno e pode ser visto encapsulado em uma caneca cinza que lembra as grandes FIs dos antigos rádios.

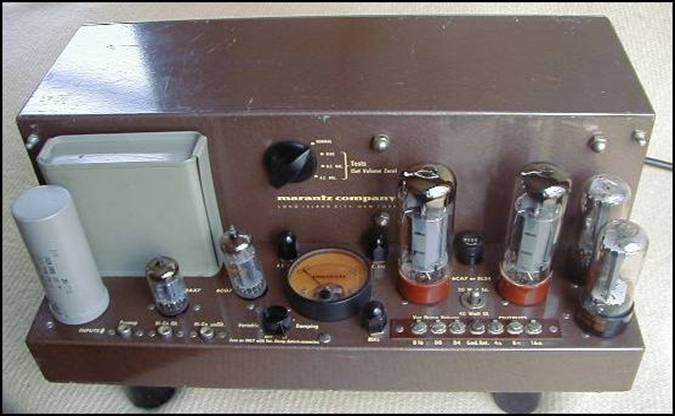

A título comparativo colocamos uma foto do Marantz 2 para que v. os compare.

O Marantz possui controle de polarização das válvulas de saída, Controle do amortecimento na realimentação negativa e Possibilidade Triodo –Ultralinear. Conta com um excelente amperímetro de bobina móvel em seu chassis para calibração das válvulas de saída. Além de dois controles de nível e filtros de freqüência nos contactos de entrada.





Veja especificações de Marantz 2 em http://www.novacon.com.br/audiooutpre01.htm

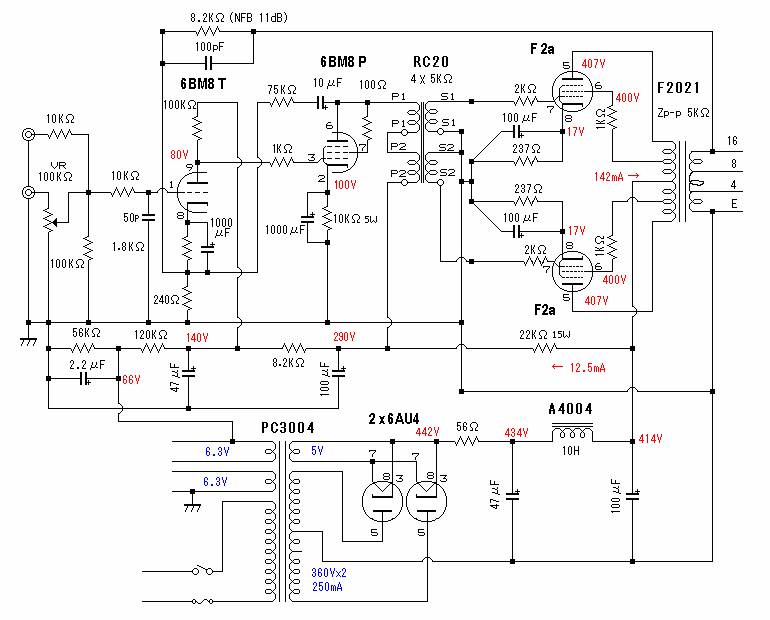

Circuito simples e objetivo do Shindo Sinhonia

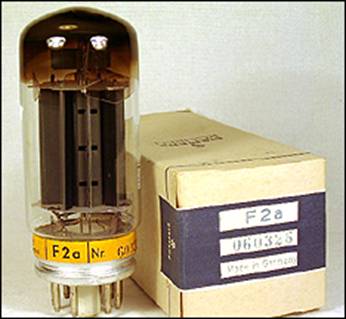

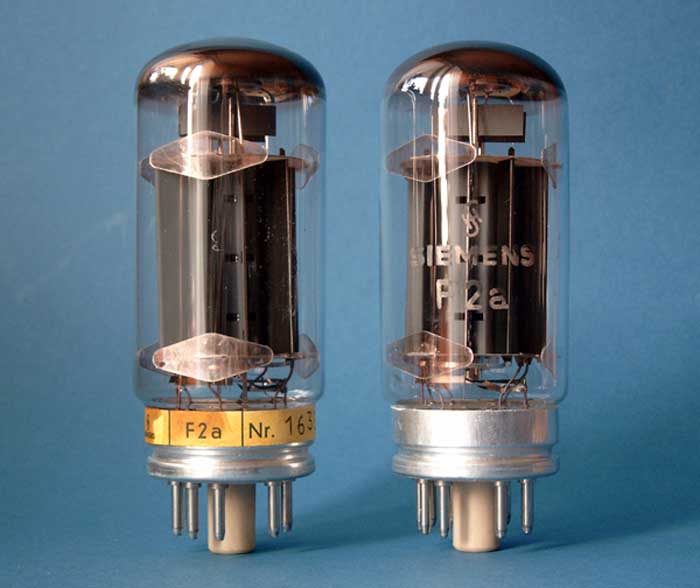

Siemens F2a

The F2a is an output pentode exclusively produced by Siemens alone as output tube in some of the famous Klangfilm amplifiers.
It has found another use in the hands of Shindo Laboratory in two of its amplifier models, the Cortese (single-ended) and the Sinhonia
(push-pull). It's a long-life, 10000 hour tube of amazing quality capable of producing a very natural sound. Available in matched pairs or quads

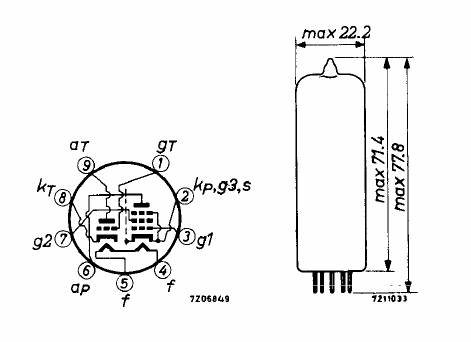

http://www.scottbecker.net/tube/sheets/010/e/ECL82.pdf

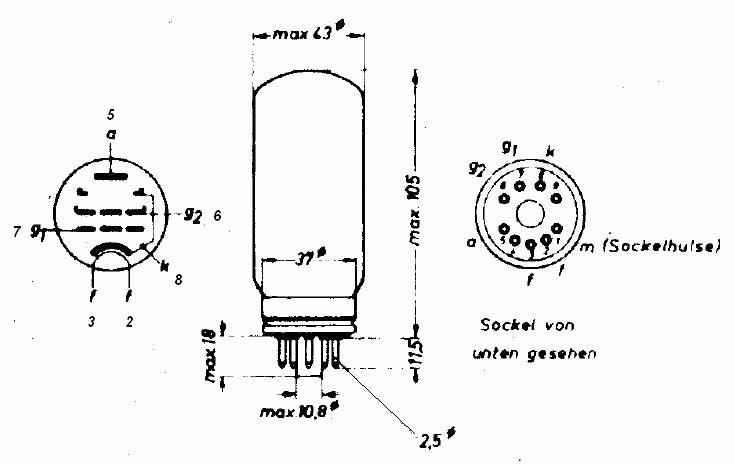

http://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Behoerden/Post/F2a/F2a.pdf

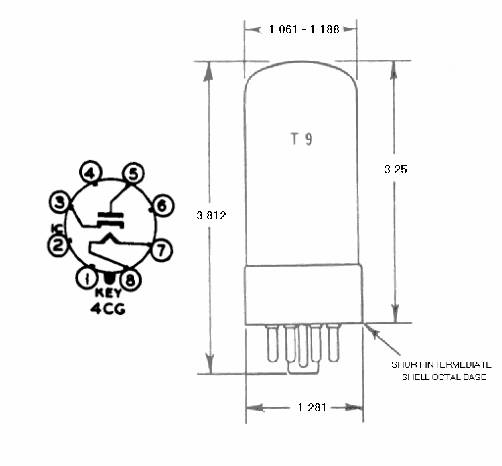

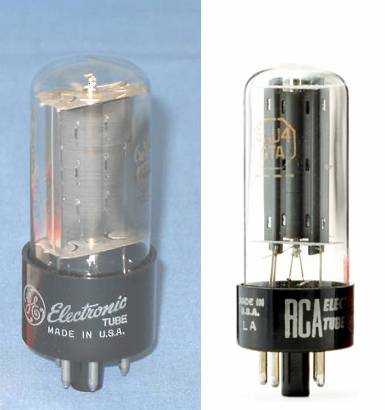

http://www.nj7p.org/Tube4.php?tube=6AU4GT

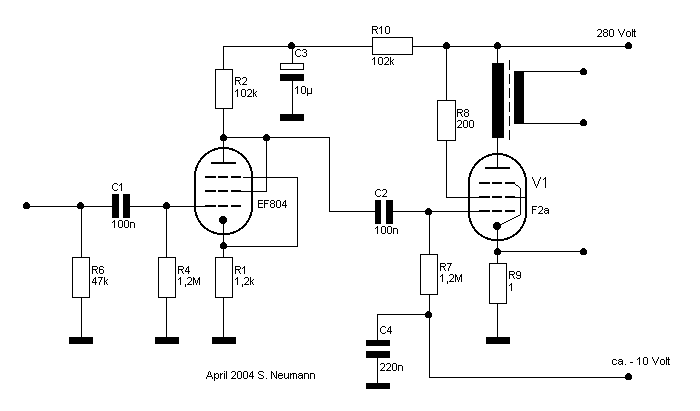

Uma interessante proposta para um SE de S. Neumann

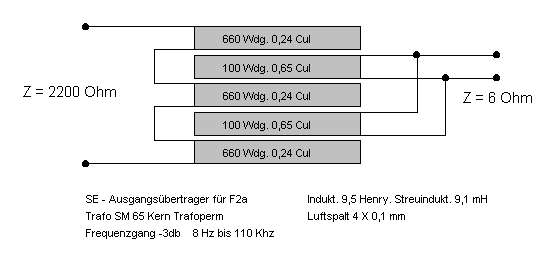

Dados para o transformador

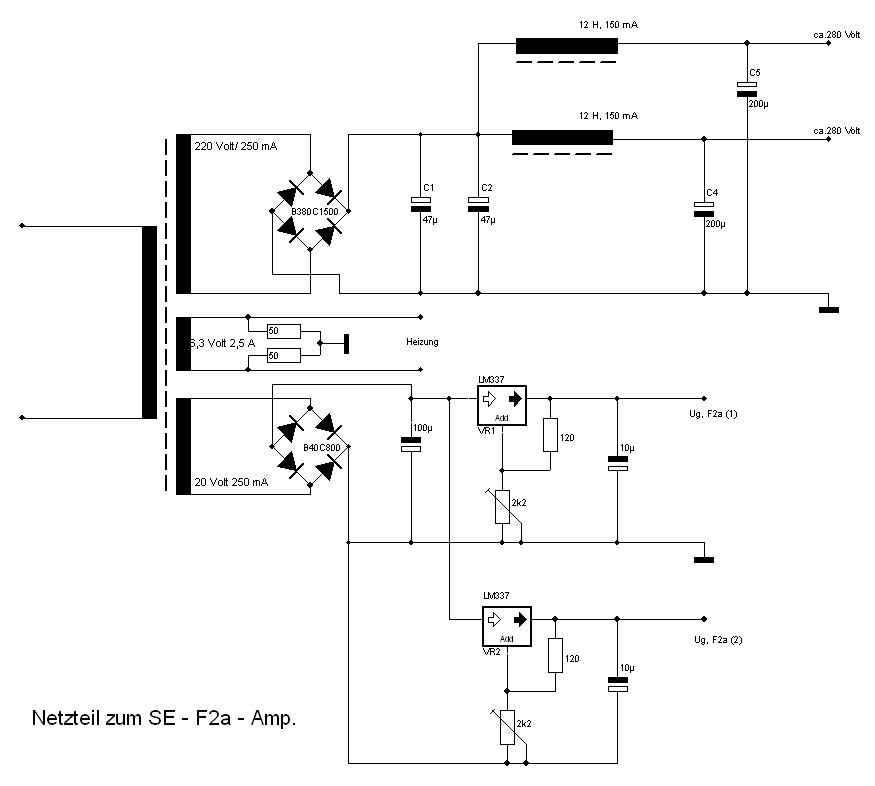

Fonte de Alimentação

http://www.jogis-roehrenbude.de/Roehren-Geschichtliches/Behoerden/Post/F2a.htm
