Apresentando a SV83

Apresentando a SV 83 - 2

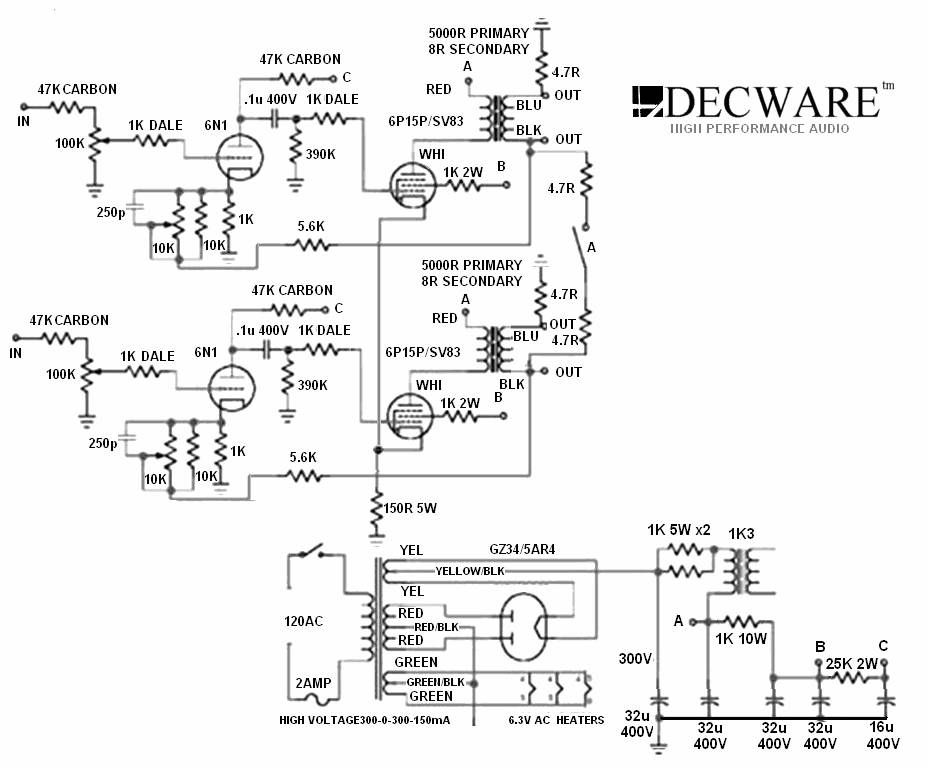

DECWARE ZEN TABOO

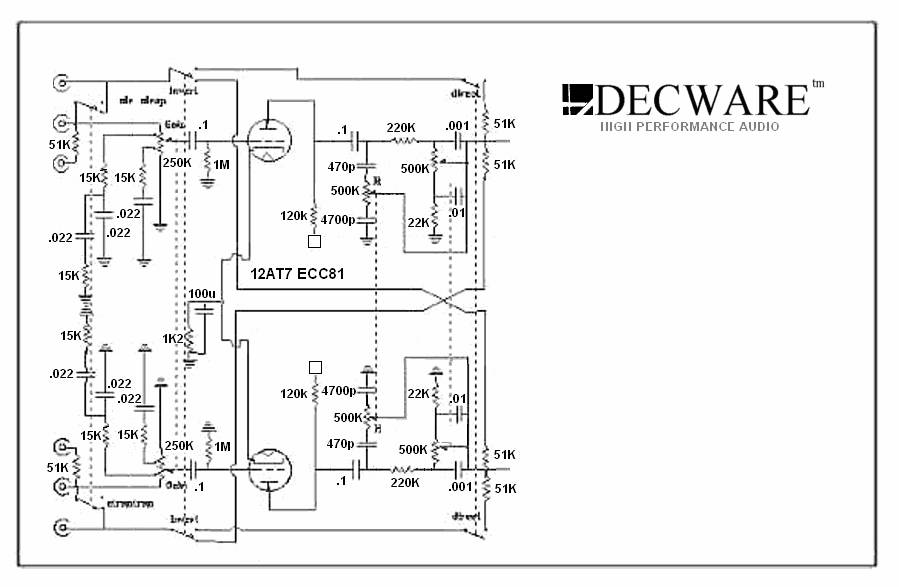

PRÉ-AMPLIFICADOR DECWARE

Circuitos empregando SV83 e 300B

Legacy Poweramplifier

Um amplificador de potência "universal" DHT por Thorsten Loesch

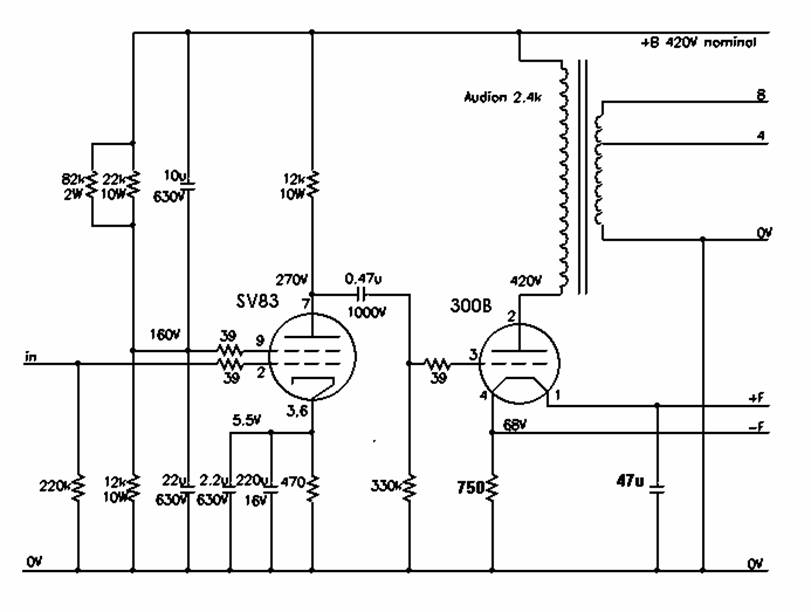

usando circuito WECO e substituindo-se a C3g pela SV83

1ª VERSÃO

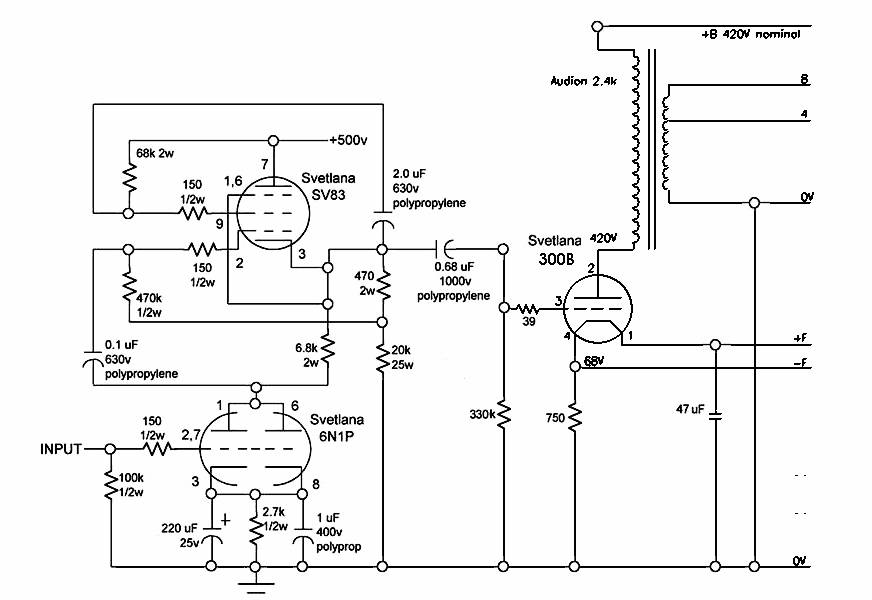

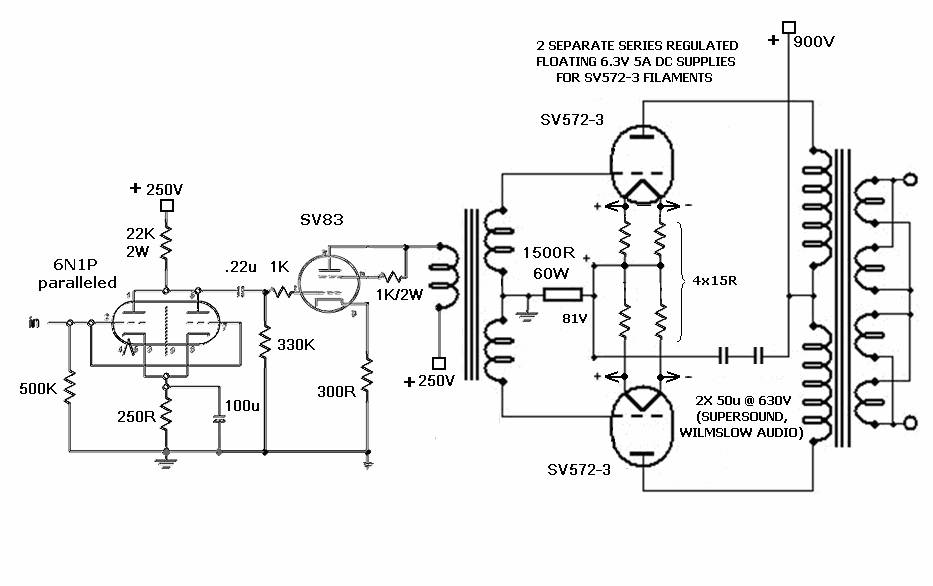

usando circuito O seguidor de mu de Cyrus Brennmen com SV83 e 6N1P

2ª VERSÃO

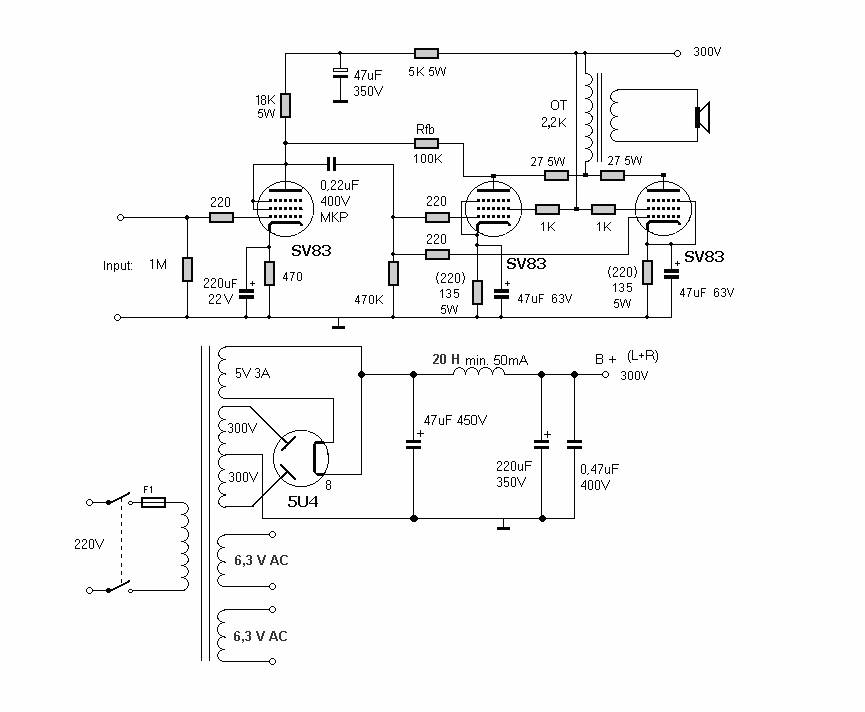

ALEX G das Filipinas oferece o circuito a seguir com três SV83 por canal inspirado nos circuitos de Sakuma San. A etapa de saída em SE paralela, proporciona algo como 30.000 micromhos de transcondutância o que dá um grave macio, mas firmes e mais dinâmicos se empregássemos por exemplo uma EF86, temos uns médios e agudos extremamente definidos e com alto realismo de vocais para a potência proposta, aproximadamente 9 watts.

O transformador de saída requerido é de apenas 2200 Ohms de impedância primária também assegurando alta estabilidade e ampla resposta de freqüências. A SV83 neste circuito trabalha com apenas 10mA de placa o que é uma garantia de longevidade para a válvula.

A combinação de três SV83 é ótima tanto para rock como para música orquestral.

O resistor de catodo das SV83 poderá ser de 135 ou 220 Ohms o emprego de qualquer um deles levará ao bom funcionamento do conjunto todavia haverá uma sensível alteração de timbre, isto é, o relacionamento proporcional entre dos harmônicos pares e os harmônicos ímpares. Neste ponto, Você decide a seu gosto particular.

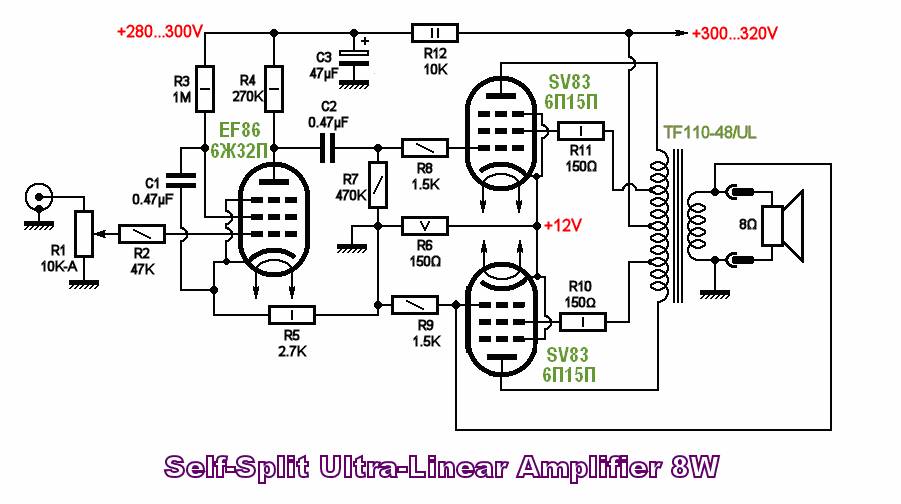

Em conexão triodo, a SV83 se presta bem como inversor de carga dividida. E é uma melhor substita dos pentodos triodos tipo 7199, 6U8, 6HG8 e ECF82. para o pentodo no circuito será empregada uma EF86.
