CIRCUITOS DE MATRIZES QUADRAFONICAS

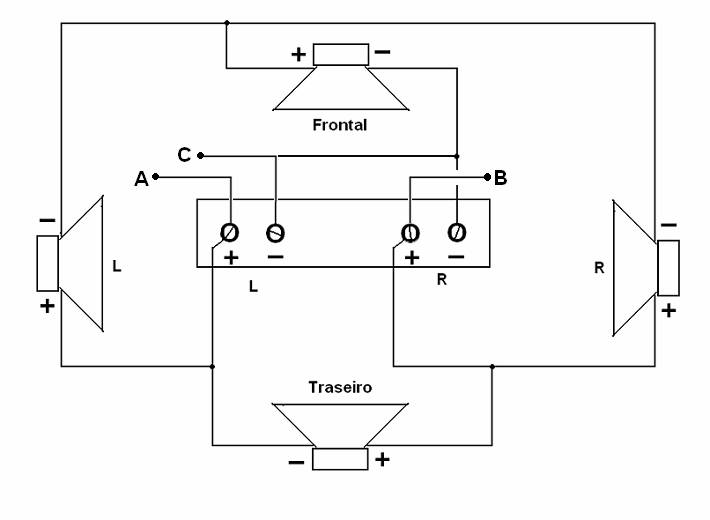

Matriz Columbia

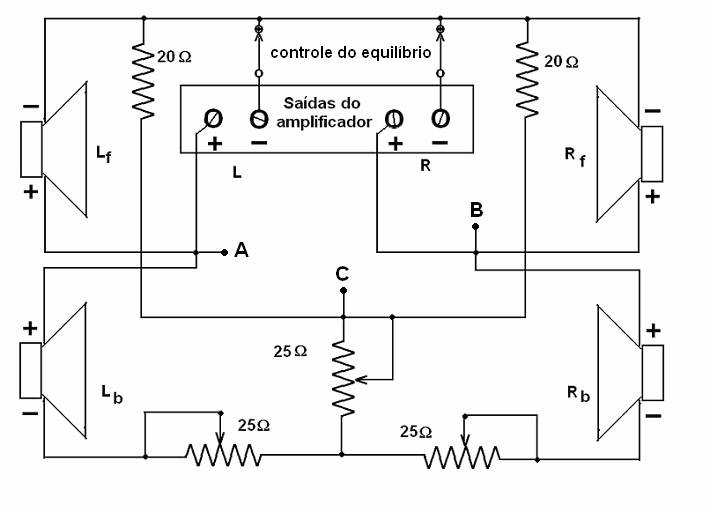

Matriz Dynaco

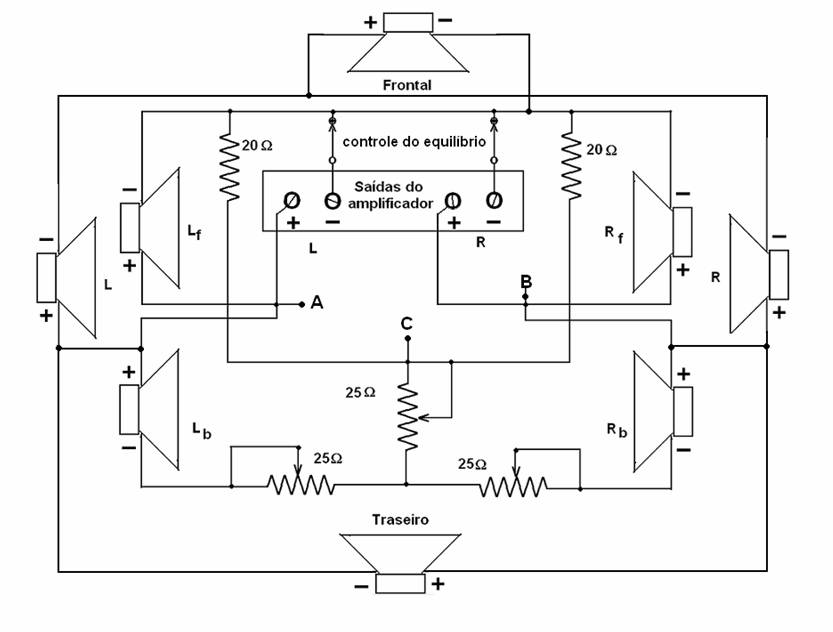

Matrizes conjugadas.

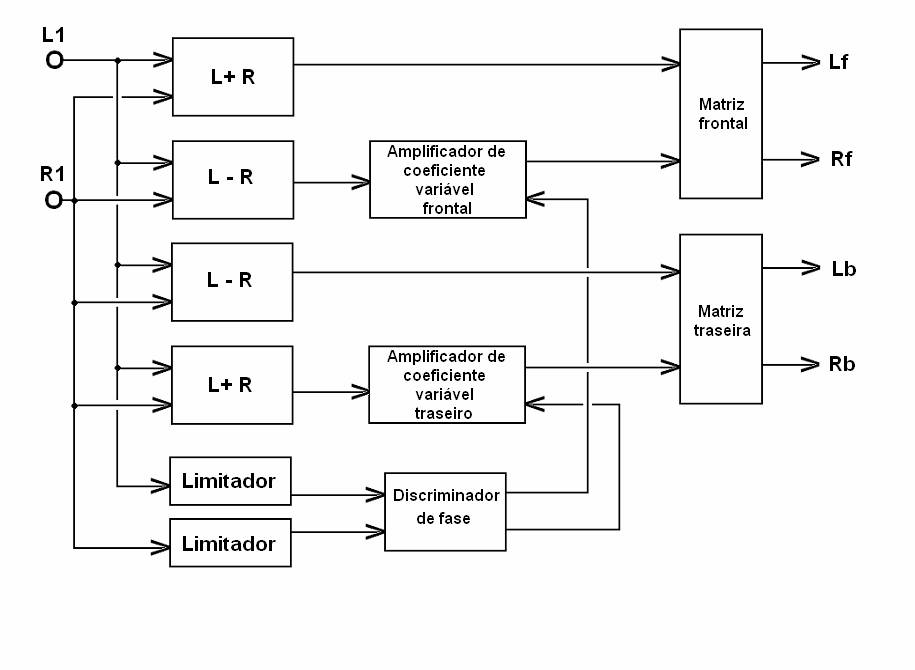

Sistema  eletrônico Sansui para quatro amplificadores de potencia com pré estereofônico.





Matrizes eletrônicas valvuladas

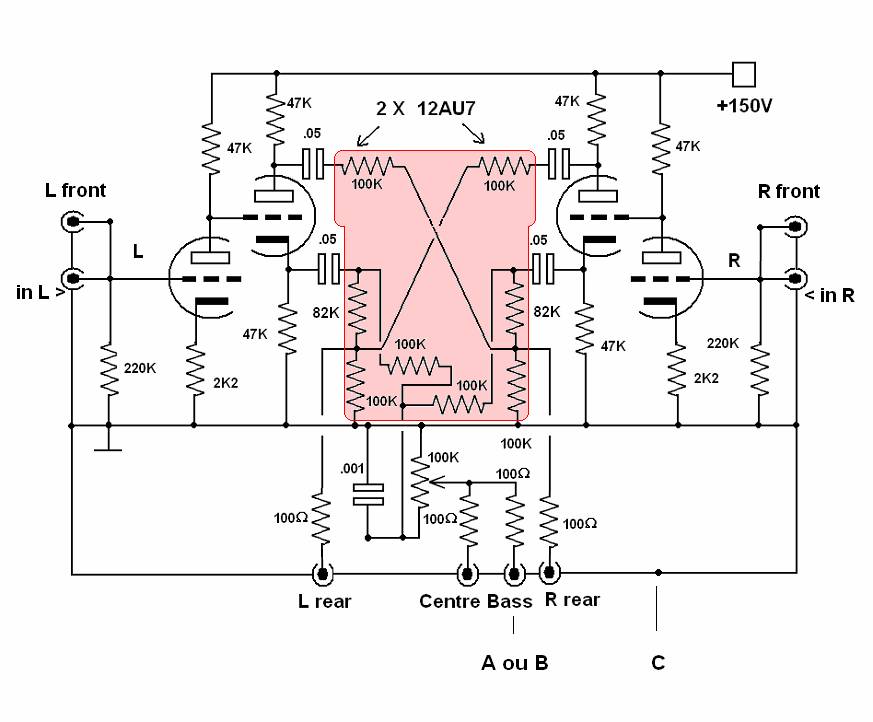

Os inversores de fase proporcionam a rotação de 90° para quadrafonia.

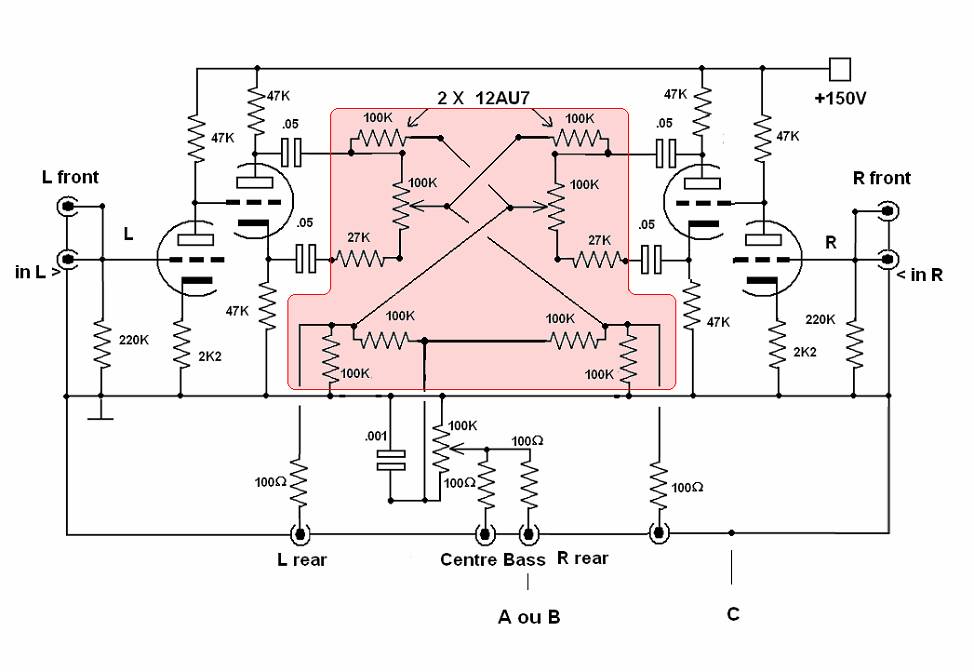

Estes inversores de fase proporcionam a rotação de fase controlável para quadrafonia com encodificação diferenciada..

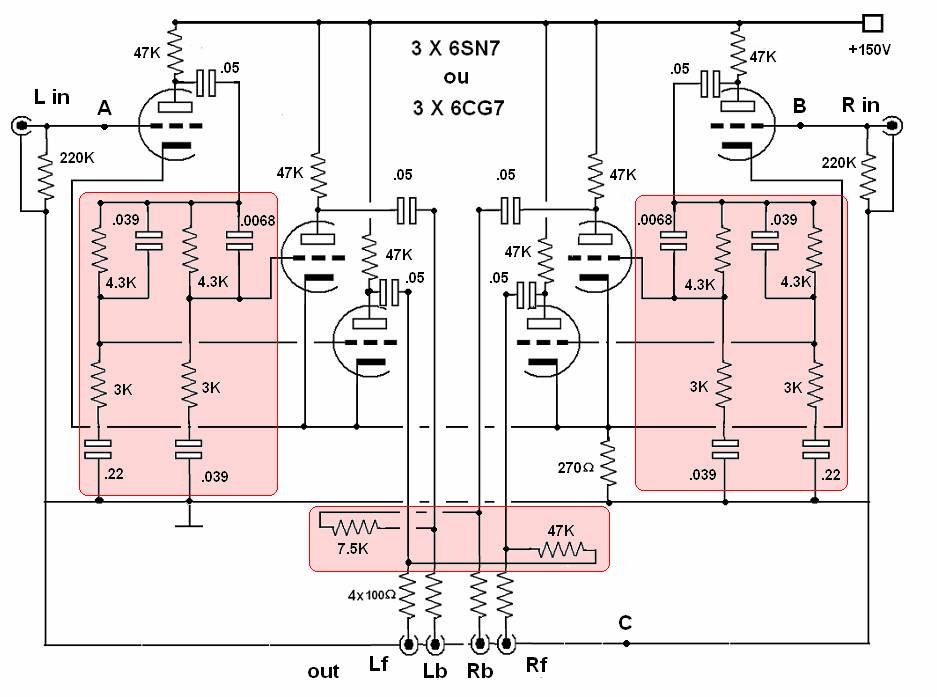

Decodificador matricial para quatro canais com rotação de fase fixa  -45° +45°.
