Scott

Scott Phantom

2a

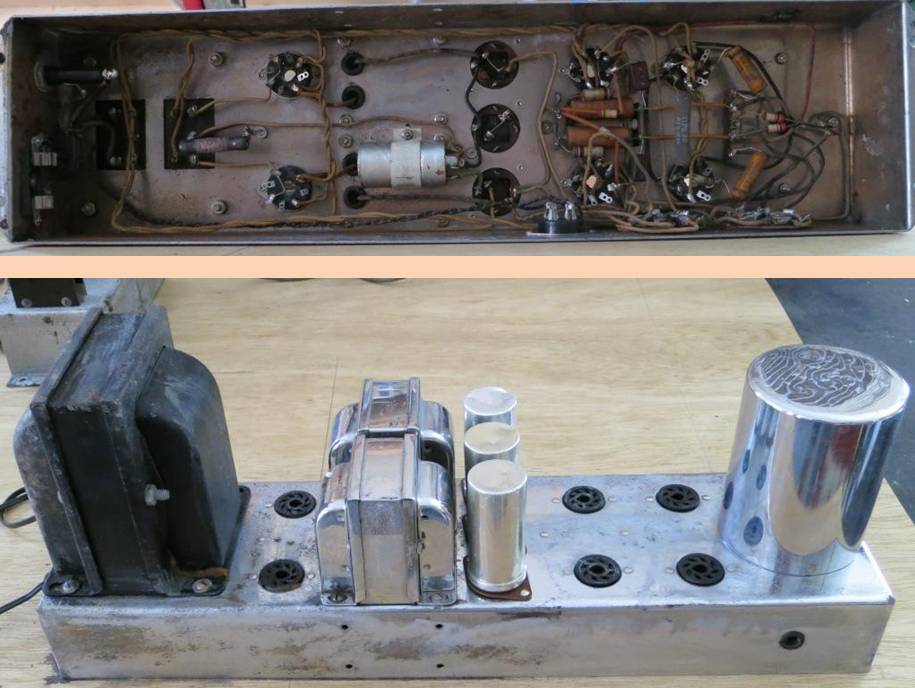

Duas vistas do amplificador de áudio e fonte.

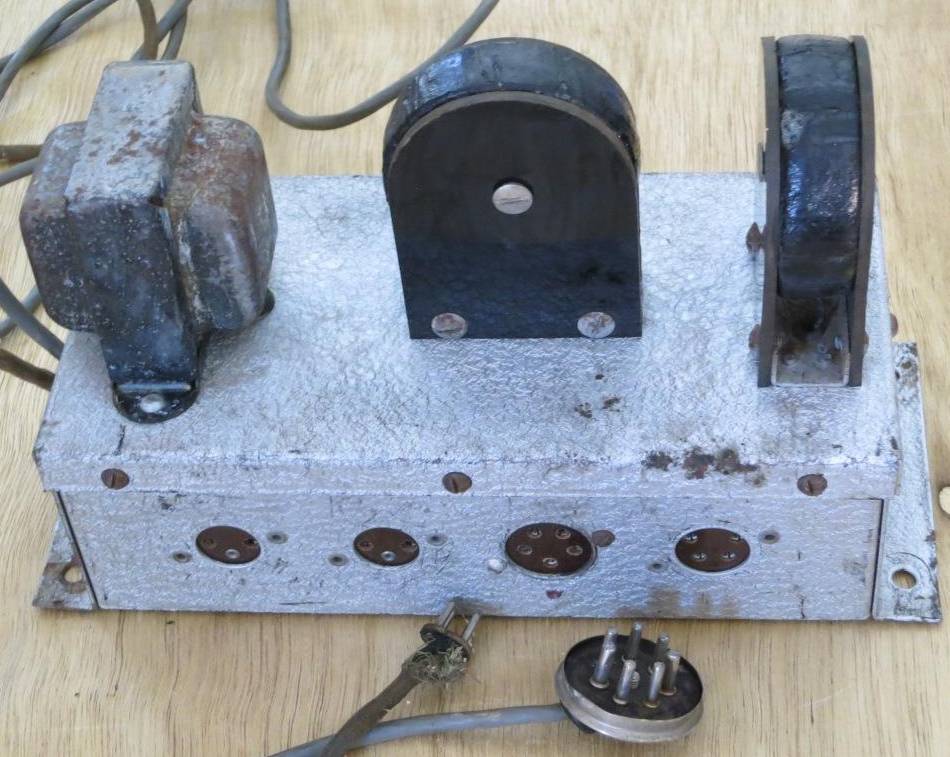

Divisor de freqüências de duas vias para falantes incorpora o transformador de saída e as bobinas separadoras.

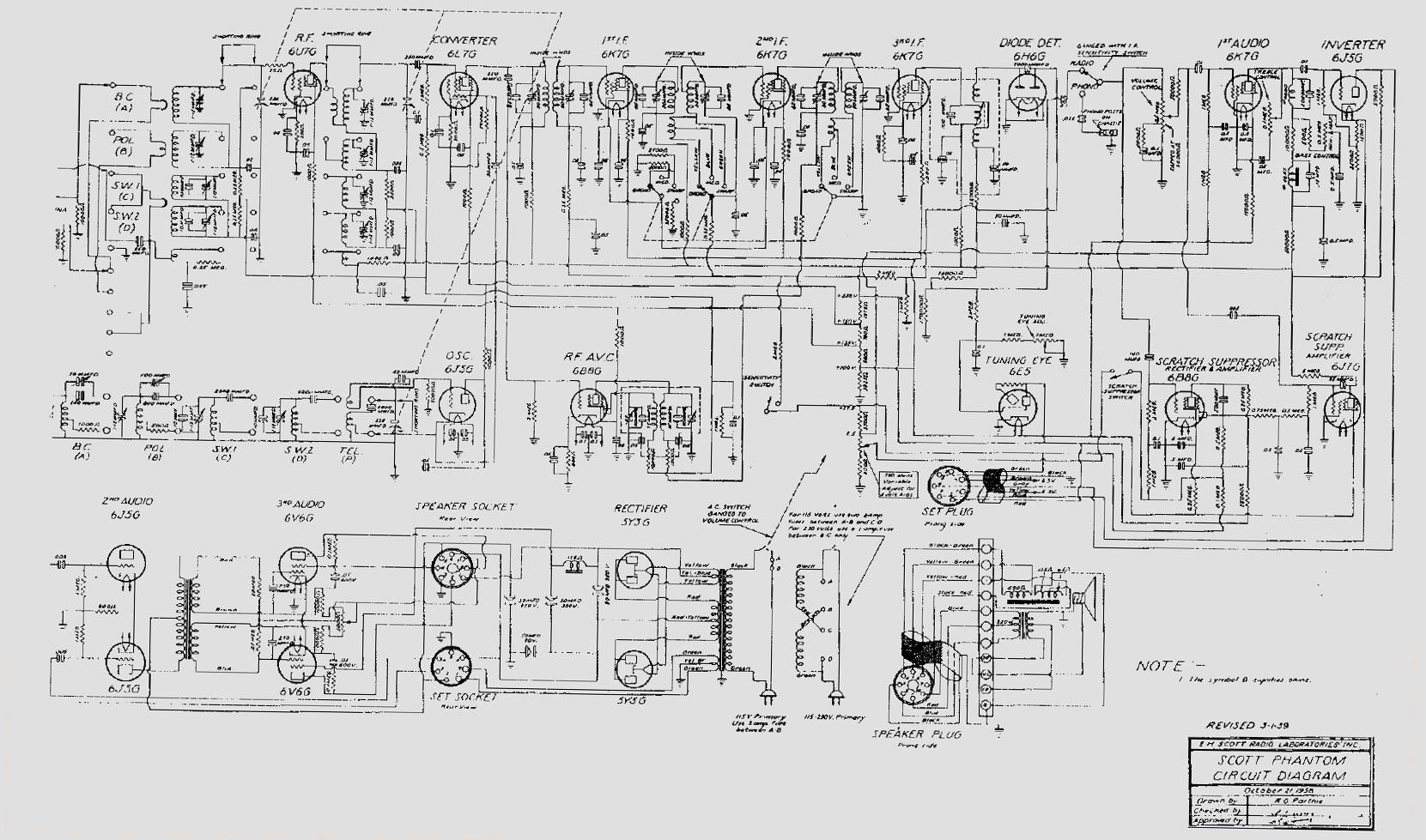

CIRCUITO DE AM AMPLIFICADOR DE ÁUDIO E SUPRESSOR DINÂMICO DE RUÍDOS

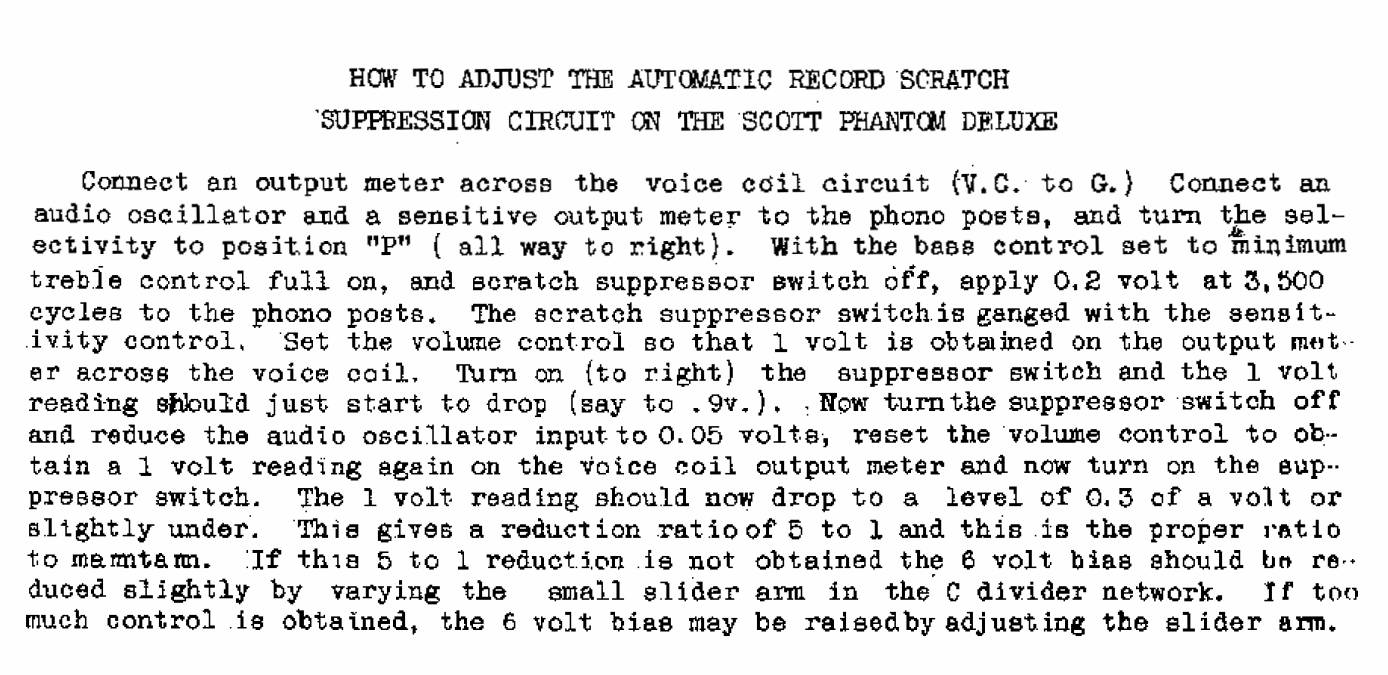

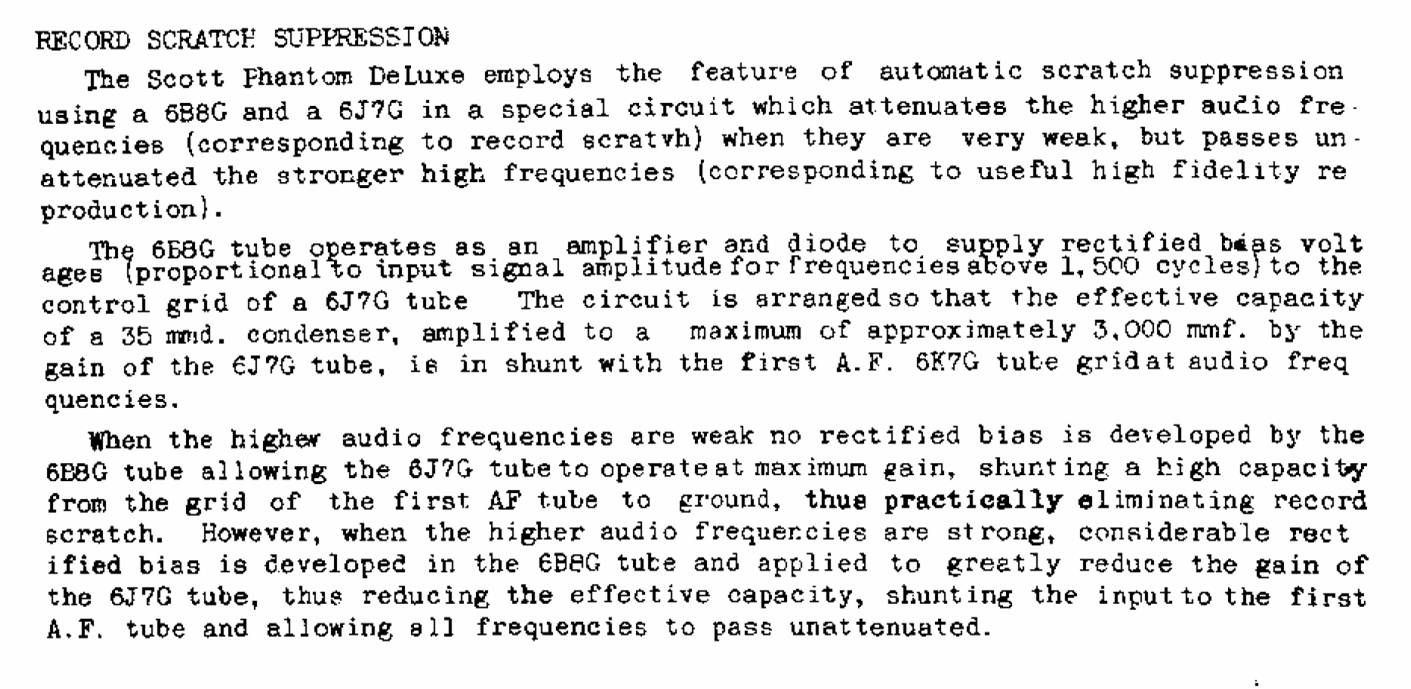

VEJA ANÁLISE SOBRE O FILTRO DE SACRATCH NAS PAGINAS DO EXPANSOR. http://www.novacon.com.br/audioexpan11.htm

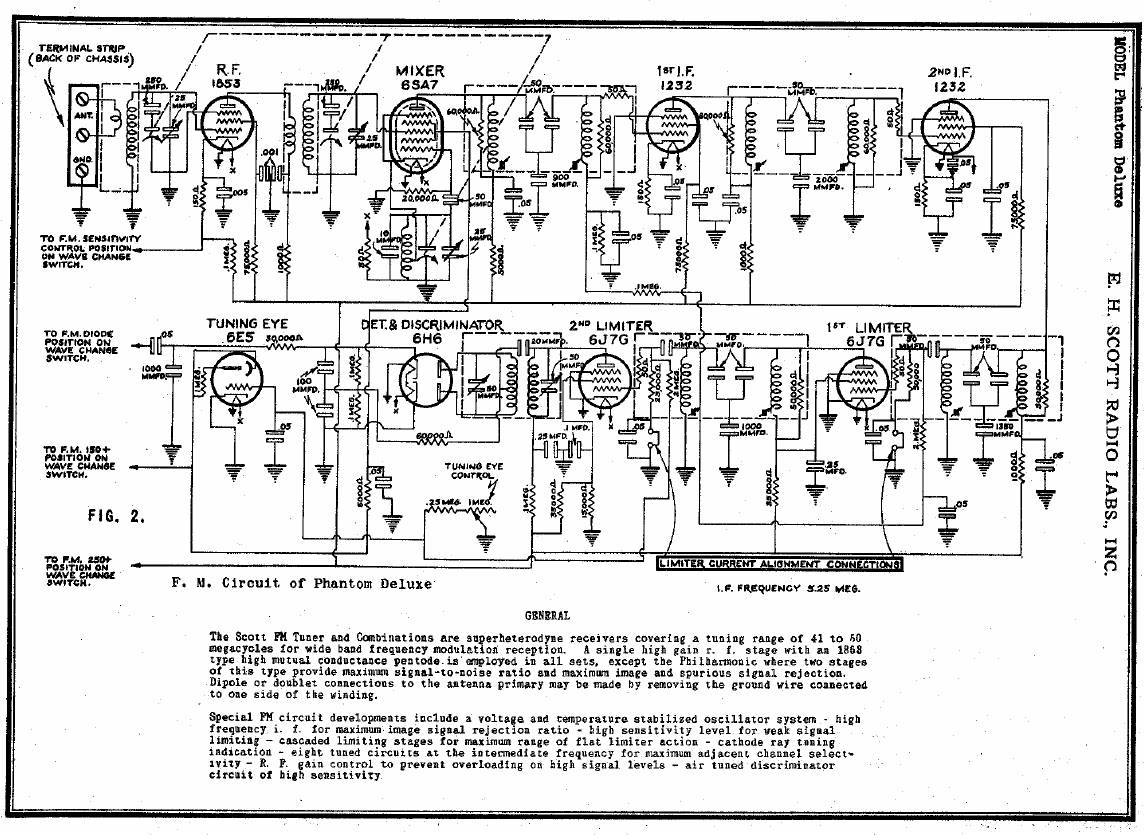

CIRCUITO DE FM NA VERSÃO COM DOIS OLHOS MÁGICOS
