O sistema FED



Demonstrando o enorme potencial latente das câmaras FED, enfatizamos a linha de acessórios para ela então produzidos nestes anos heróicos. Após pesquisa viemos aqui demonstrar a linha de complementos disponíveis já em 1939. Trata este apêndice de demonstrar outras peças não devidamente apresentadas anteriormente, bem como complementar as demonstradas com mais detalhes.

 Pequenos Acessórios

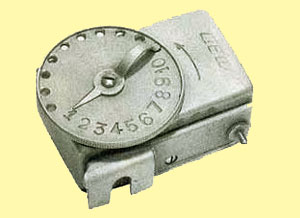

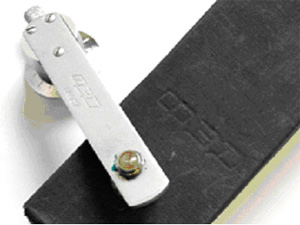

 Auto disparador

















Vendo-se o espelho divergente em seu dorso para auto enquadramento na imagem.

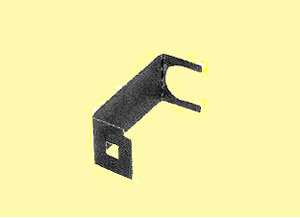

Máscara para visor (requadro de 100mm) a ser aposta sobre o visor de enquadramento

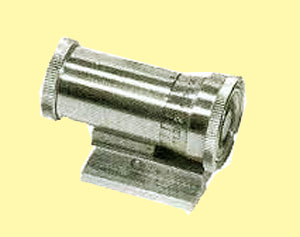

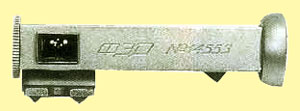

Visor tubular 100mm



















Visor tubular 28mm

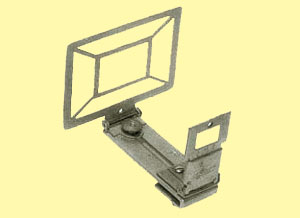

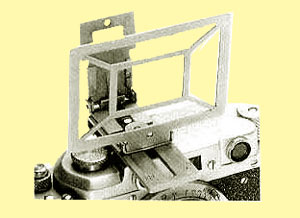

Visor quadro Universal



















Detalhe da movimentação dos quadros

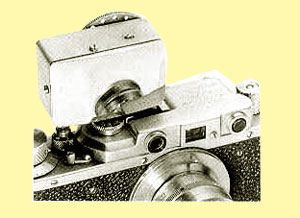

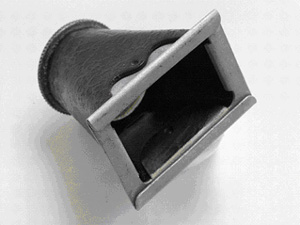

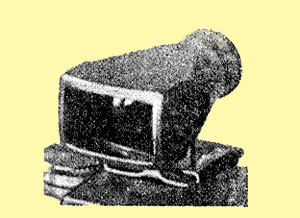

 Visor de ângulo.

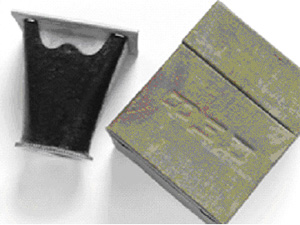

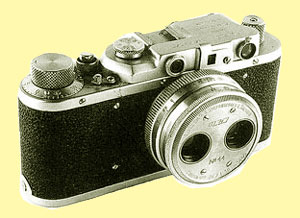

Dispositivo estereoscópico



















Dispositivo estereoscópico com

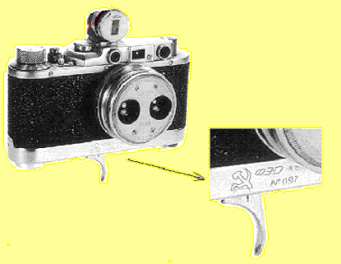

Gatilho de avanço rápido

“FED –Stereo-Sport”

Versão Militar



 Visor de transparências e negativos



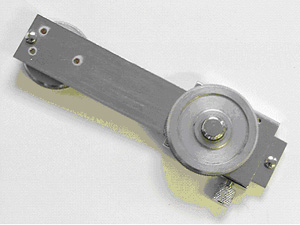

 Régua graduada para toma de cenas estereoscópicas por dupla foto. Com interpupilar variável.

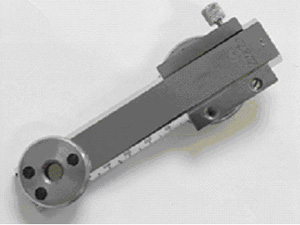

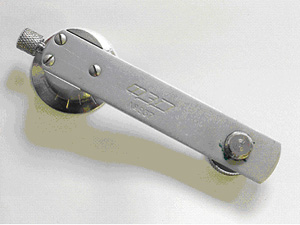

Dispositivo centrador da objetiva destinado a tomas de cena panorâmicas através de múltiplas fotografias. Avanço em cada 22º30’.







































































Variantes

Durante os anos de Pré-guerra a Rússia se desenvolveu industrialmente de forma extraordinária e se aproveitavam para conversão em produtos, todas as idéias que realmente fossem exeqüíveis. Assim surgiram vários modelos  cujas sugestões vinham de vários pontos. Eis aqui portanto algumas variantes:

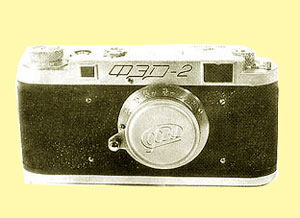

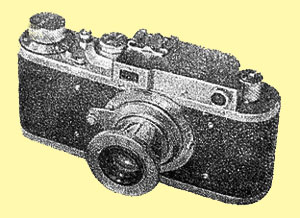

Protótipo FED 2 de 1940

















Protótipo FED 2 de 1950



















Protótipo de FED 2 de 1952 Incorporando novo corpo (vide FAG 3ª versão)

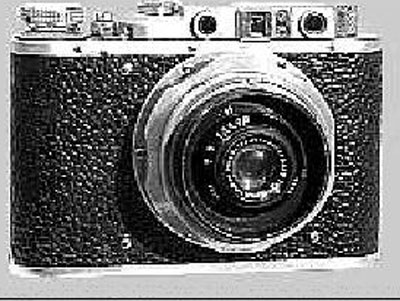

Fed "120"
FED (Felix Edmundovitch Djerzinski's)
(cerca 1940 .)

Este modelo de médio formato, pode ser talvez a menor câmara proposta. Com dimensões de uma Leica de rosca, produz imagens  4 X 5,6 cm , e utiliza a mesma Industar 10 (FED) das FED comuns. É a melhor relação tamanho do corpo / tamanho do negativo. A objetiva é recolhível, o que a torna bem compacta para transporte. Possui obturador de plano focal B, 1/20 a 1/500, e faz 16 poses.  Usa filme 120.

Sua produção planejada para 1939/1941 foi suspensa durante a guerra, devido a evacuação da fábrica de Kharkov para Bredsk, na Sibéria.































Modelos FED SIBIR  (Sibéria)

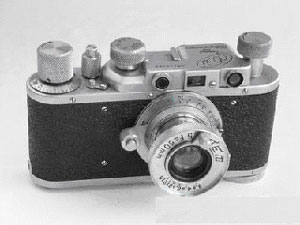

Os botões grandes destinam-se ao uso da câmera fotográfica com luvas em baixas temperaturas.

VERSÃO 1

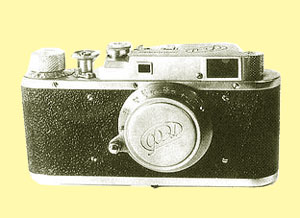

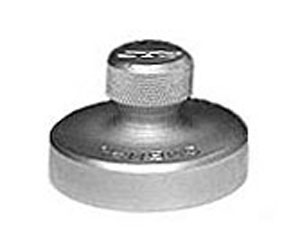

 Tampa  de objetiva que acompanhava todas  as versões de FED Sibir





Esta é a visão 2

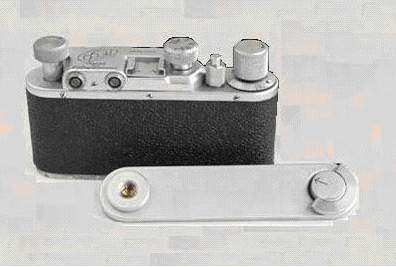

Visão da parte traseira

                   Esta e a versão 2 da FED Sibir



Repare a mudança nos botões

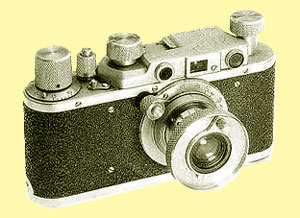

Modelos correntes produzidos pela FED em 1938-1941

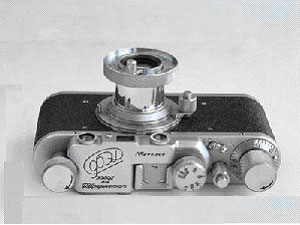

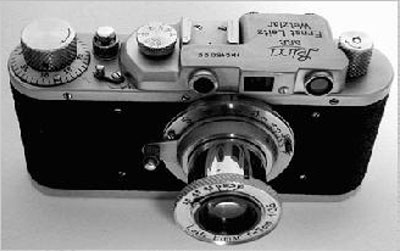

Modelo com inscrição Leica

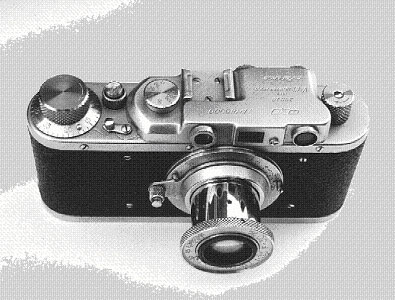

Modelo mais comum das séries  com  FED 3,5/50

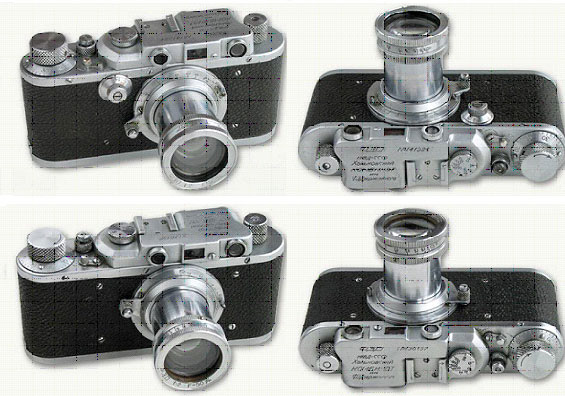

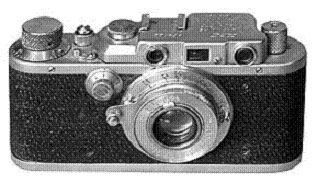

Modelo FED 1000 S ou FED B com FED f2/50mm

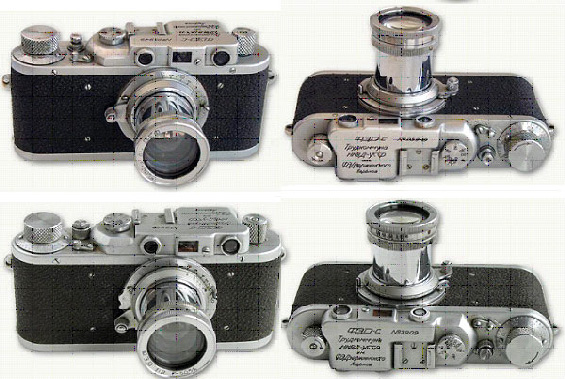

Variantes com objetiva  FED 2/50 e velocidades ate 1/1000:

Entre 1938 e 1941 foram respectivamente produzidas as FED –S  também chamada de FED-1000  - velocidades de 1/20 a 1/1000 e B e

A  FED-B com mecanismo de baixas velocidades. 1- 1/20 e 1/20 a 1/1000 e B respectivamente à direita e esquerda

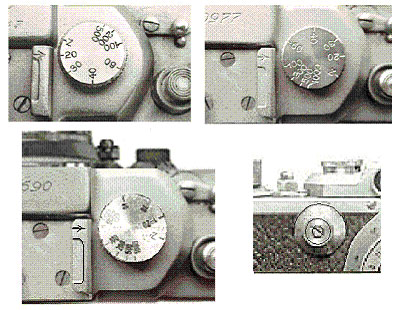

As figuras abaixo demonstram as três variações iniciais de diais de velocidades.

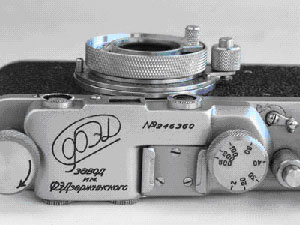

Vemos a direita superior o modelo corrente da FED em 1939.

A esquerda superior o modelo correspondente à FED 1000 ou FED S

Abaixo, duas vistas da FED-B com dois diais e velocidades de 1/1/1000.

A disponibilidade de produção, a necessidade, a euforia de ser uma grande Nação, congregou cérebros e idéias as mais variadas,  extrapolando até a visão comum.

Haviam versões do modelo S com óptica 3.5

Modelo FED 1000 S ou FED B com FED f3,5/50mm sem orelhas porta correia

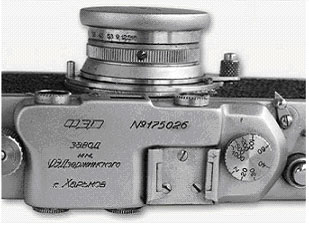

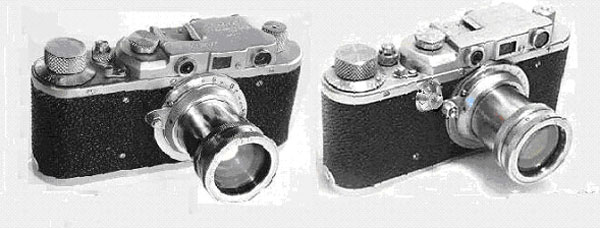

Variações de modelos e gravações nas FED S entre 1939 e 1941

Abaixo vemos duas versões panorâmicas com base na câmara FED.

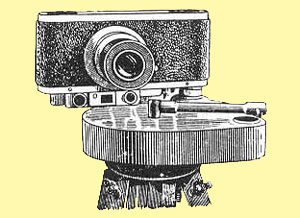

 Extraordinária versão conjugada como acessório em que a FED operando em “B”, e incorporando uma máscara interna em forma de fenda, removível entre a objetiva e o quadro, transforma-se em câmara Panorâmica de 360° , acopulando-se o sistema de tração do filme com o movimento de pivotagem sobre o eixo óptico.

Este acessório foi concebido em 1938 por I.Pashkovsky.  (Yuri Ryshkov)

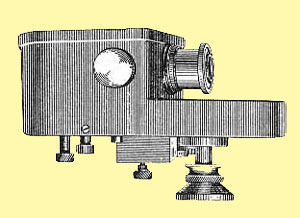

Nesta outra versão autônoma em que é apenas usada a objetiva Industar 10 (FED). Temos esta câmara Panorâmica de 300° também movida a mecanismo de relojoaria e é atribuída a I. Petrov. Esta câmara é de 1939. e foi batizada de PF-1. Em 1948, este mesmo Sr Petrov, iniciou o reprojeto desta câmara agora usando componentes Zorki e em 1952 apresentou a fantástica PF-2 e seu ampliador que será exposto no capitulo da Zorki

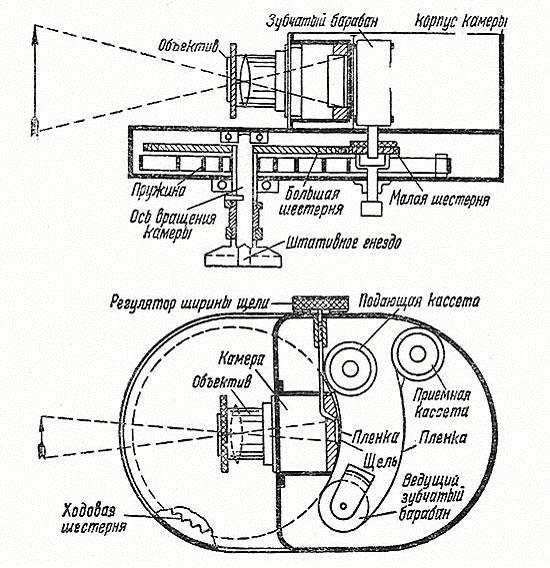

Aqui  o diagrama da maquina Petrov
