As Kiev com Fotômetro

_{"Kiev - 3" (1952-1955), "Kiev - 3A" (1956-1958), "Kiev - 4" (1957-1979),}

^{"Kiev - 4M" (1976-1985)}

A  produção da série 3 (com fotômetro) só foi iniciada após o total domínio dos meios produtivos da parte mecânica  e óptica do modelo original e posteriormente o modelo 2. Um estrito e meticuloso critério de controle de qualidade e organização da cadeia produtiva  foi imposta a este produto, visando não somente atingir os padrões Zeiss como também até superá-los.

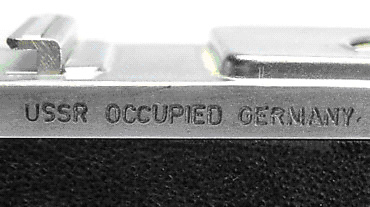

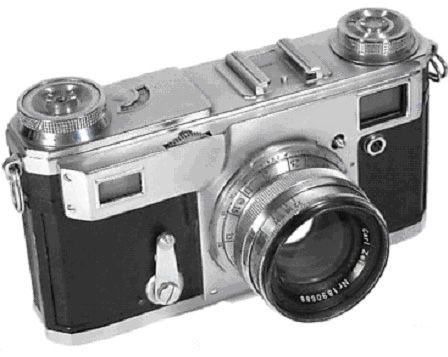

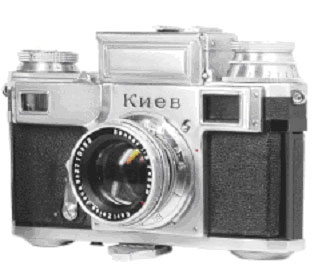

Primeiros modelos de Kiev 3 Jena todas com objetivas Carl Zeiss e componentes alemães

Estas foram produzidas em Jena antes da transferência para a unidade produtora da Fábrica Volga.

Diferiam das precedentes pela presença do fotômetro acoplado. Durante sua produção foram aperfeiçoadas: a escala do diafragma na objetiva, tornando-a mais linear;  o fotômetro passou a ter melhor sensibilidade e houveram alguns câmbios na cosmética externa. Suas dimensões são: 147x96x66mm, e peso de – 820g. No modelo "Kiev - 3A" adicionou-se um sincro contacto para a velocidade de 1/25 e no modelo "4" modernizou-se  parte traseira, o corpo e o fotômetro, reduzindo-se sensivelmente a dimensão vertical..Nas "4A" - a modernização seguiu a câmara 4. Na " Kiev - 4AM " foi elevada a sensibilidade do fotômetro. As câmaras eram fornecidas de fábrica com objetivas "Júpiter - 8M" 2/53 ou "Helios -103" 1,8/53.

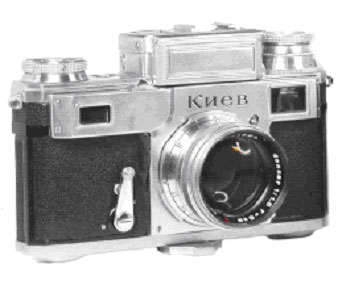

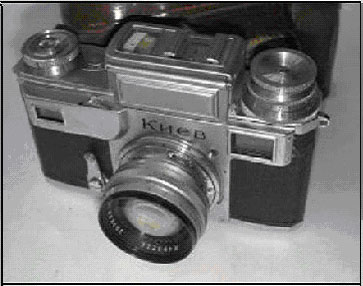

Kiev 3 Nacionalizada 1953

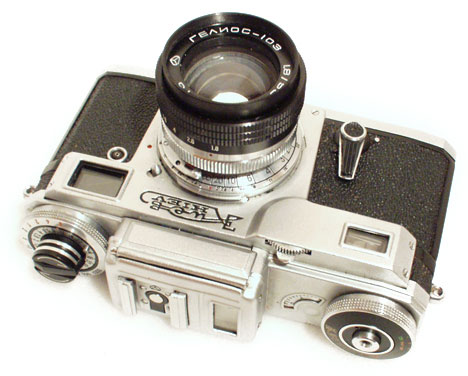

Kiev 4M pré-serie 1976

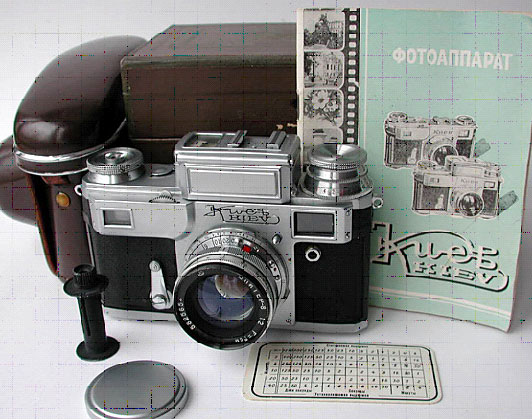

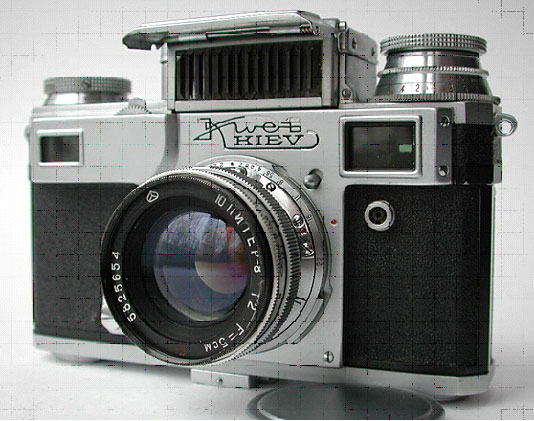

Kiev 3^A ultima série. 1958. (duas fotos) Fotômetro soviético em GOST.

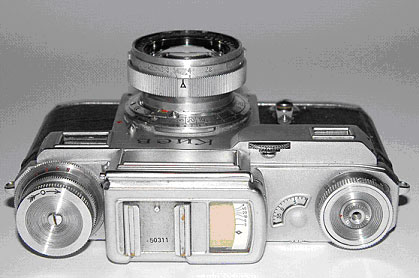

Kiev 3 produção de 1950. Primeira série nacionalizada, ainda  com exceção do fotômetro.

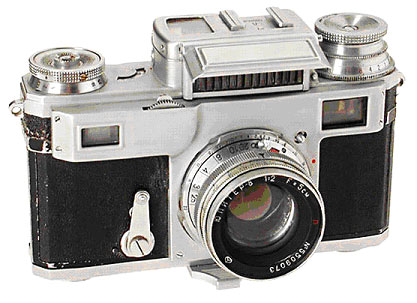

Kiev 3 de 1955.  Curioso que nos primeiros anos parte das câmaras se produziam  "sem nome". Com que finalidade?

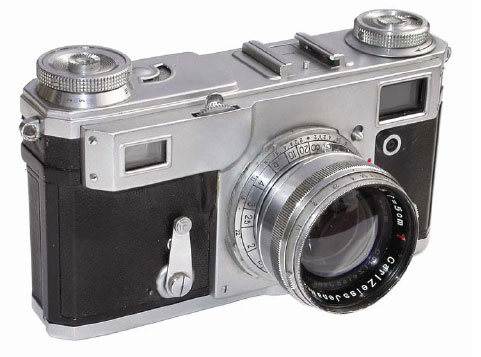

 Produzida sem nome, símbolo, ou procedência destinada a exportação a mercados “hostis” (Guerra Fria).

Suas objetivas podiam ser Zeiss ou Júpiter de acordo com a ocasião e estado de espírito dos países a que se destinavam.

Especificações gerais:

A  série Kiev  era projetada pra o serviço profissional de fotocorrespondentes  trabalhos científicos  e aficionados em fotografia  experientes.

Obturador de cortina descendente metálica com velocidades de: 2, 5, 10, 25, 50, 100, 125, 250, 500, 1250. Incluíam autodisparador com curso de 9-15 sec.. O visor-telemêtro tem base de 90,4 mm., com aumento de 0.7X. Algumas incluíam fotômetro,

Para a carga das câmaras a tampa traseira era removível. A câmara era fornecida com objetiva "Júpiter - 8" 2/52 dimensões: 145X85X55, peso – 710g

As partes em negrito indicam as influencias  que veio a Kiev a trazer  nas futuras produções de FED e Zorki e ate mesmo nas futuras Zenit e descendentes, como veremos posteriormente.

Em 1948 as câmaras  vinham equipadas com objetiva ZK Zorki 2/50.  Nos modelos "Kiev – 4m/4am" no final dos anos 60 , a mecânica foi um pouco simplificada  e a velocidade máxima foi alterada (1/1000 em vez de 1/1250) além de outros pequenos câmbios. Os últimos modelos vinham com "Júpiter - 8M" 2/53 ou "Helios-103" 1,8/53.

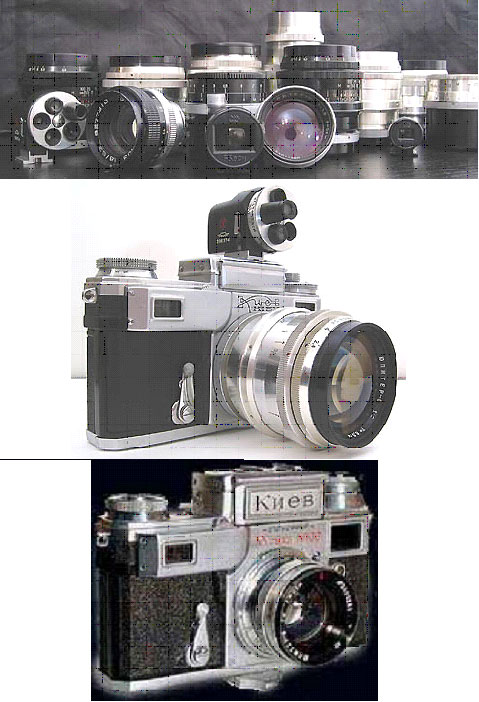

Modelo comemorativo do XX congresso do PC USSR Kiev 3^A

coleção de Serguey Sibiryakov

Ultima versão da serie das Kiev 4M

Os Fotômetros Kiev

Estes fotômetros de selênio  de mão eram projetados para medição de luminosidade entre - 25 a- 50000 apostilb, e possuíam ângulo de cobertura de - 70 °. A escala de sensibilidade de 4 até 250 ed. Vinham calibrados em GOST mas no verso tinham gravadas as conversões em DIN e H&D. Foram fabricados os modelos: "ЭФ-2"  (sem trava de ponteiro), "ЭФ-3"  (com trava de ponteiro) e "ЭФ-4" (de formato modernizado e em preto e marfim).

Já em 1950 eram disponíveis os primeiros fotômetro de selênio manual de marca Kiev para as câmaras  sem fotômetro . Foram disponíveis modelos com e sem trava da agulha. "ЭФ-2" e "ЭФ-3 respectivamente. Em 1957, um segundo modelo mis aperfeiçoado  e semelhante o Ikophot Rapid ,o "ЭФ-4",  era oferecido. A partir de  1960 eram produzidos na cor marfim

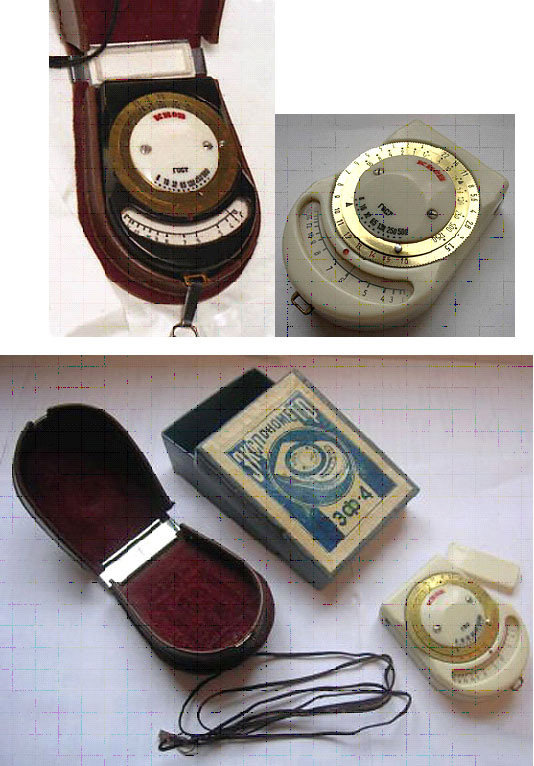

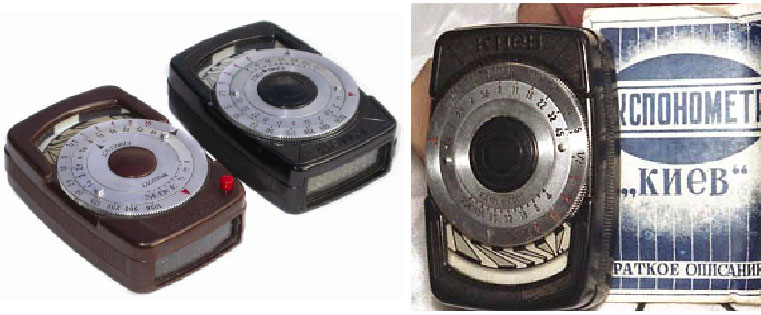

Fotômetros "ЭФ-3" e "ЭФ-2" e "ЭФ-2" com embalagem

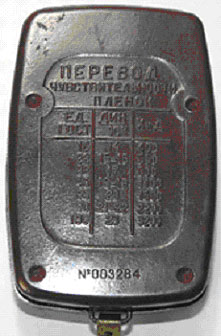

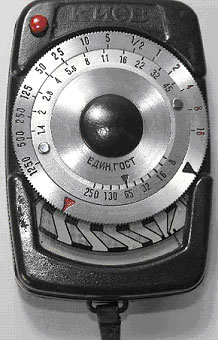

Fotômetro Kiev "ЭФ-3” e tabela de conversão em seu dorso

Fotômetro Kiev  "ЭФ-4" – variantes

Extrapolando os Limites

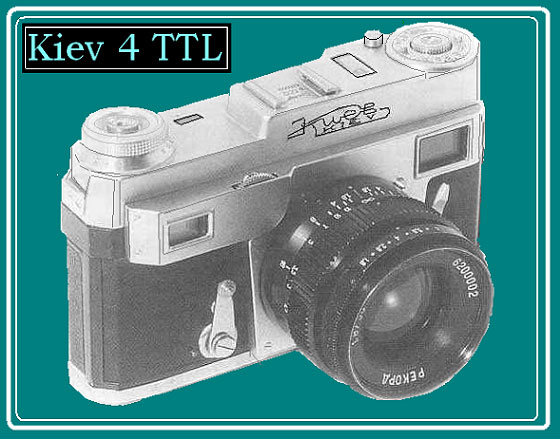

"Kiev – 4TTL", 1962

Baseada na "Kiev - 4" de produção normal., em 1962, foi desenvolvido o protótipo da “Kiev 4TTL”, ou “TTL”,que  pode ser considerada também um traço de união para a futura “Kiev 5”. Esta TTL, possui toda a mecânica convencional da “Kiev 4” mas integrado a um sistema de resistores elétricos no dial de velocidades/comando de sensibilidades, destinado  ajustar o galvanômetro do fotômetro, agora com ponteiro com trava, e operando com duas células fotoelétricas de selênio, móveis, no caminho da formação da imagem,. As mesmas, são pivotadas em eixos separados, e saem do caminho óptico no momento do disparo, em movimento semelhante ao espelho nas câmaras reflex.. Os diafragmas das objetivas, ajustam o Zero do fotômetro, também visível pelo visor da câmara. A maior modificação aparente é a da parte superior da câmara. Pela primeira vez, modificou-se o 1/1250 para 1/1000; e colocou-se um visor de Van Albada (que forma o campo visual por um marco resplandecente)  que corresponde aos cantos da imagem gerada pela objetiva de 50mm. Uma pequena alavanca sob o quadro principal, permitia a visualização do quadro abrangido pela óptica de 85mm. Introduziu-se a nova baioneta NB (Nijnii Baiionet) que foi mais tarde empregada na “Kiev 5”, O retrocesso também passou a ser comandado pela chave de abertura, da tampa.e eliminou-se o botão de embreagem do filme,  Utilizou-se a primeira das novas séries de objetivas “Rekord” (1,8/50) com a montagem externa, que facilita a correção das curvas de foco com maior precisão.

"Kiev - 5", 1968-1973

Com dados técnicos semelhantes a câmara " Kiev - 4 ", porém com diferenças construtivas, surgiu a “Kiev-5”. Modificou-se o tampo superior da câmara, levando agora um grande visor com quadro luminoso e compensação de paralaxe. No lugar de 1/1250 apareceu 1/1000 como velocidade máxima. O fotômetro  de aspecto maior e mais sensível não mais possui tampa. Foi introduzido um avanço rápido por alavanca. Vinham agora com a nova objetiva "Júpiter - 8NB" 2/50, com união por baioneta externa. A base do telêmetro com - 60 mm., proporcionava aumento 1X. (tamanho natural).  A manivela para retrocesso era dobrável e embutível  em um lado. Sapata porta acessórios no eixo óptico , e zero automático no contador de quadros ao remover-se o dorso.  Infelizmente a alavanca de avanço rápido não era compatível com a mecânica original da câmara e causava problemas. As diferentes séries  se reconheciam pelos emblemas e formas gráficas do nome, bem como pelas  posições dos sincrocontactos  e pelas formas das molduras das oculares.

Kiev 5/ pro-série /Jupiter8NB demonstrada para a imprensa

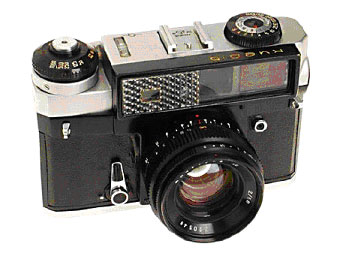

Kiev 5/ 3^A série

 Kiev 5/ 3^A série com  a Extraordinária objetiva Record-4  0,9/52

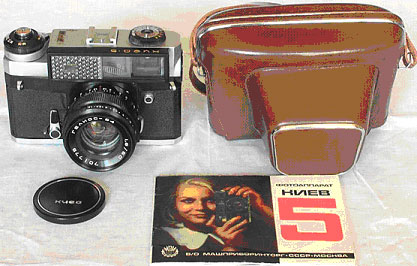

Kiev 5/ 3^A série  com  a  objetiva Júpiter 8NB 2/50

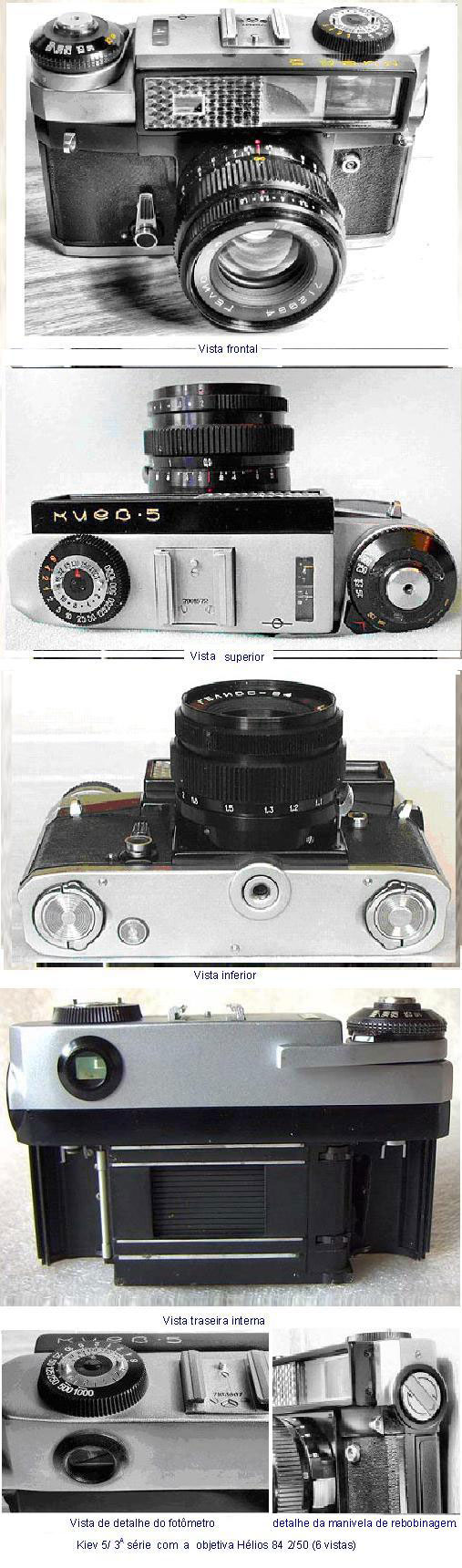

Kiev 5/ 3^A série  com  a  objetiva Hélios 84 2/50 (3 vistas)

"Kiev - 7", 1990

Em 1987 foi interrompida a produção da  famosa serie “4” das Kiev. Seguramente, na categoria, a mais famosa, mais bem sucedida, confiável e conhecida câmara de 35mm de todos os tempos, foi também a mais produzida das câmaras de alta classe. Era o ano de 1992. Um enorme acervo de peças prontas existia na fábrica Arsenal. Talvez um pouco prematuramente, a direção de produção da fábrica  resolveu reviver a famosa Kiev. Partindo do modelo mais confiável, iniciou-se uma partida das novas câmaras  para tentar um mercado que não lhe foi acolhedor. Em 1997 a Cosina do Japão reintroduziu o nome Voigtlander no mercado com a serie R de câmaras  de concepção  similar com relativo sucesso.

Aqui estão as fotos da série de protótipos da “Kiev 7”. Características mecânicas e técnicas  idênticas  às últimas séries de “Kiev 4AM” . --Novo corpo e tampo adaptados para receber porta em lugar de dorso removível. --Novo botão de avanço mais confortável e macio. --Novo fotômetro de CdS desenvolvido pra cobrir o ângulo da objetiva de 85mm, operando com duas baterias tipo LR 43. –Carretel multicorte para carga rápida.—Visor com requadro luminoso.--As modificações introduzidas, aumentaram em 3mm a altura da câmara em relação ao modelo “4M”.

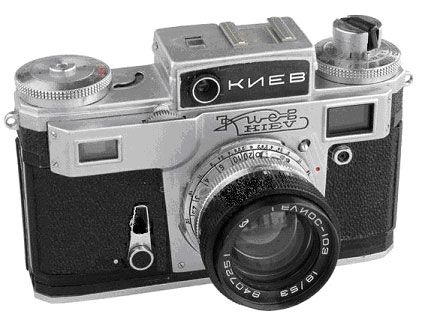

Kiev 7  vista frontal

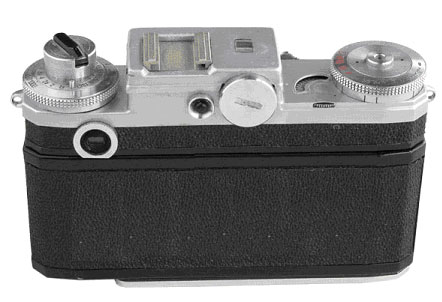

Kiev 7 vista traseira

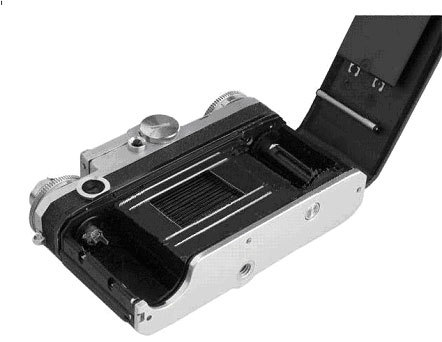

Kiev 7  vista interna

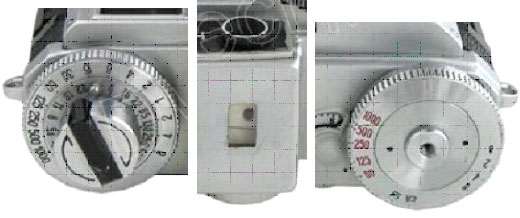

Kiev 7 : detalhes do ajuste do medidor do fotômetro, agulha do fotômetro e avanço/dial de velocidades.

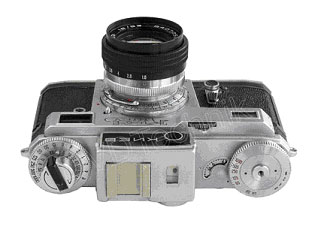

Kiev 7  vista superior

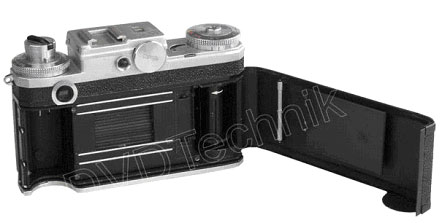

Kiev 7  tampa aberta
