INTRODUÇÃO:
O Sistema “SKF-1” para obtenção de vistas estereoscópicas é produto da cooperação técnica e industrial entre as empresas CFC Novacon do Brasil e a Fotopribor da Ucrânia e é fruto de uma cuidadosa pesquisa entre todos os sistemas e princípios estereofotográficos até hoje propostos na literatura técnica mundial. É o primeiro produto de todo um sistema estereoscópico de alto nível.

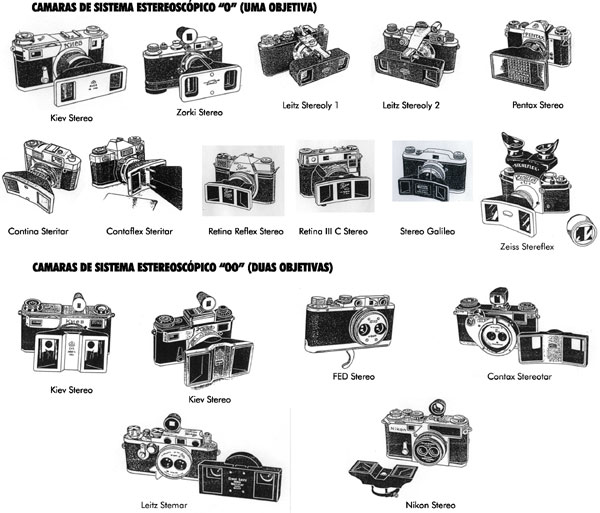

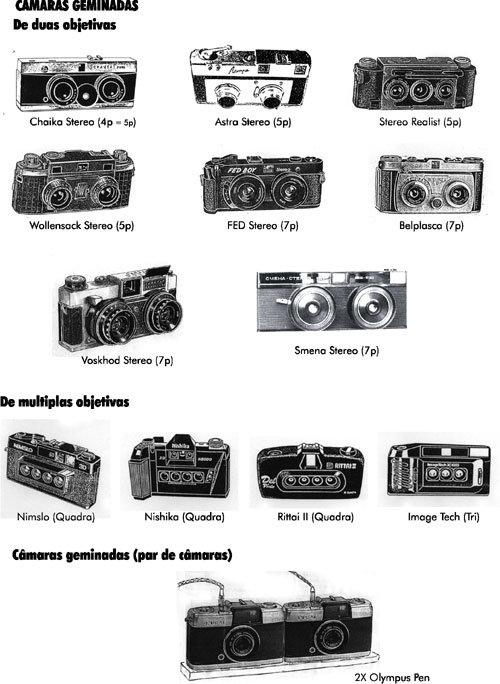

Entre todas as proposições existentes, objeto de estudos, e profundas experimentações levadas a efeito em pesquisas e publicações pela Academia de Ciências da Rússia, e com estudos e avaliações conduzidas pela CFC Novacon, a partir dos forums da ISU (International Stereoscopic Union), da Holanda e do SCF (Stereo Club Française), Podemos afirmar, ser este nosso sistema proposto,
O MELHOR, MAIS ECONÔMICO, E O MAIS SIMPLES PROCESSO PARA OBTENÇÃO DO 3D!
(no atual estado da arte e técnicas estereoscópicas)

DESCRIÇÃO:

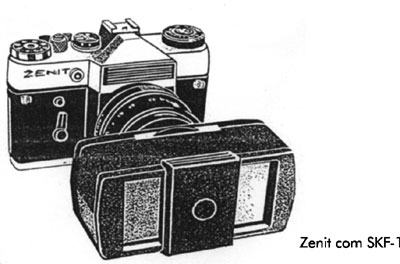

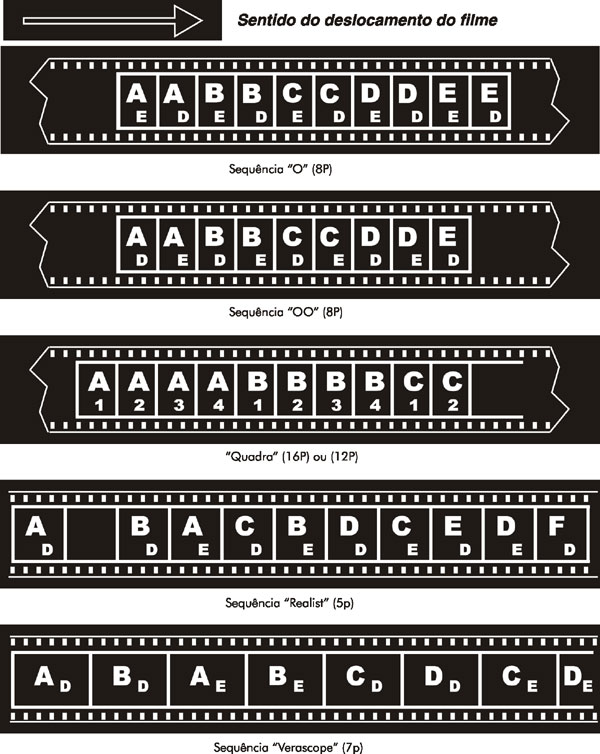

O Sistema básico “SKF-1” é destinado aos amadores de fotografia, para que ingressem no fascinante mundo do 3D, utilizando sua câmara de 35mm tipo mono óptica de reflexão, SLR, (ZENIT, ou similares). O uso do equipamento, não restringe os tipos de películas a serem usadas, podendo ser tanto do tipo de transparências como o de negativo, a cores ou preto e branco.

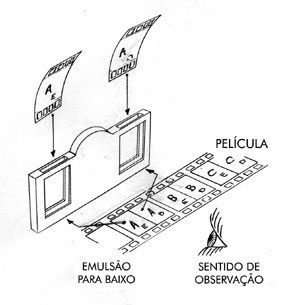

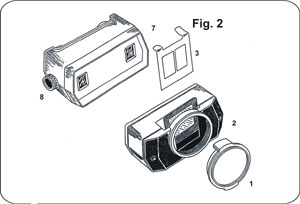

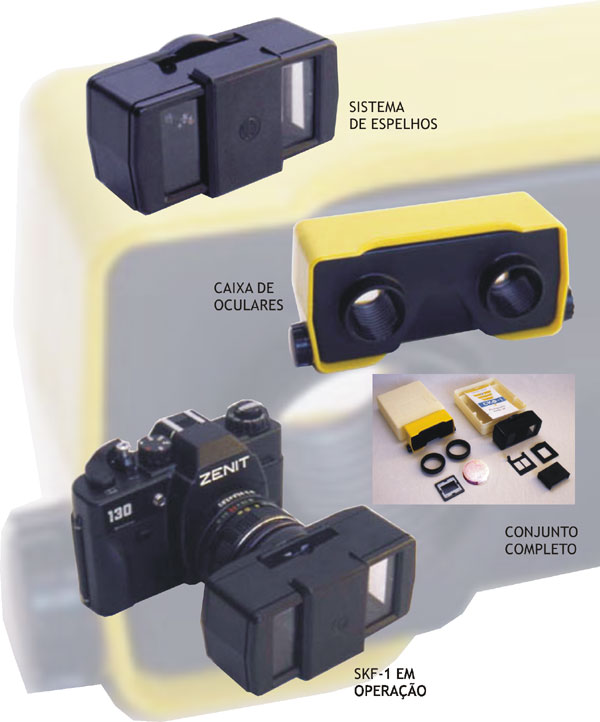

O conjunto, consiste de um adaptador para a objetiva e um conjunto de oculares de sobrepor, que com a peça anterior, compõe o visor de transparências.

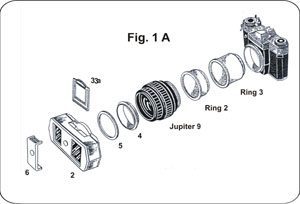

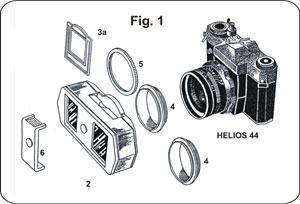

Componentes 1 Difusor 2 Adaptador 3 Mola 3a Moldura 4 Anéis de Acoplamento 5 Anel de Ajuste 6 Limitador para Sol 7 Conjunto de Oculares 8 Botão de Foco 9 Anel Transiente* 10 Visor Auxiliar* * Itens Extraordinários



DADOS TÉCNICOS:
O Sistema é previsto para operar entre 2 e 10 m; isto porque, como todos os sistemas existentes, o efeito estereoscópico perde a naturalidade em distâncias abaixo de 2m e se dissipa além dos 10m.


Distância entre pontos homotéticos (idênticos pontos que se repetem no centro das duas imagens do par estereoscópico) fotografando a 2m de distância (mm)	17,0 = 0,5
Ampliação no visor (X)	3,5
Dimensões do adaptador (LxWxH) (mm)	52x120x62
Dimensões do visor (LxWxH) (mm)	120x135x65
Peso (sem estojo) (kg)	0,5







COMPLEMENTOS:

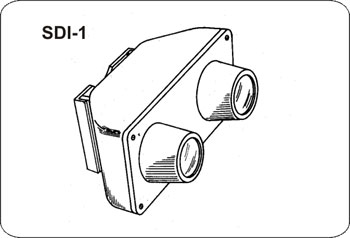

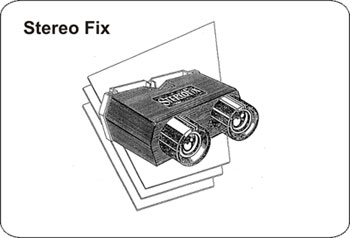

Além do conjunto “SKF-1” fornecido, existem vários acessórios que compõem o Sistema SKF.
São eles:

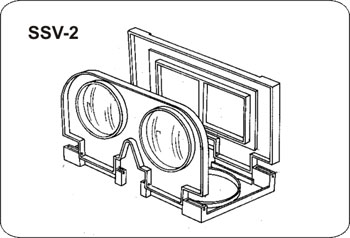

>Visor de mesa modelo Luxo “SSV-2” de plástico dobrável e oculares em vidro ótico para observação de cópias nos formatos 9x12 e 10x15.

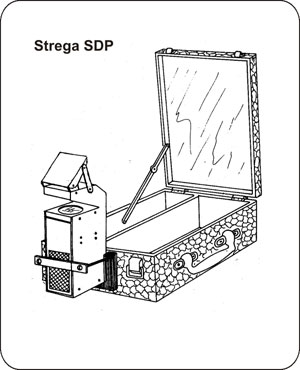

>Projetor portátil em maleta. “STREGA “SDP” para projeções estereoscópicas em pequenas platéias.

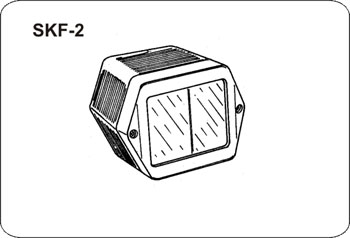

>Em especial, temos também o “SKF-2” desenvolvido para macrofotografias com “HELIOS - 44” entre 0,15 a 2m.

Pelo contínuo desenvolvimento tecnológico, os produtos finais podem diferir algo dos desenhos apresentados.

DISPOSITIVO DE CONVERGÊNCIA ESTEREOSCÓPICA
PARA CURTA DISTÂNCIA


Os sentidos do ser humano são mais aguçados na área de seu imediato alcance. Isto é, quando o tato e a visão mutuamente se complementam para o seu conhecimento. A fotografia a curta distância, negligenciada pela maioria dos fabricantes de câmaras , e usuários comuns, difere o fotógrafo casual, daquele detalhista, meticuloso e informativo. Na verdade, em seu dia-a-dia, 98% de suas ações ocorrem visualizando e conhecendo objetos a menos de 1m de seu corpo. Por isto, Quando V. utiliza o complemento Nabla em seu SKF-1, V. avança estereoscópicamente da Fotografia. Nabla é o elemento ideal para a Fotografia Resplandecente. –V. transmite o sentimento real, o detalhe, com a máxima realidade.

Descrição:

Nabla é uma lente de aproximação especialmente destinada ao uso em conjunto com o dispositivo “SKF-1”. Este pequeno acessório, estende mais ainda a aplicações do conjunto “SKF-1”, internacionalmente conhecido como o sistema óptico divisor universal para estereoscopia, mais bem desenvolvido presentemente oferecido no mercado mundial.

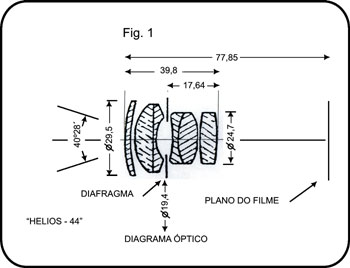

Esta lente é particularmente projetada e construída para ser inserida no interior de quaisquer dos anéis adaptadores que acompanham o conjunto “SKF-1”; anéis estes destinados a unirem o dispositivo estereoscópico SKF-1 à objetiva da câmara fotográfica ( anel 49mm ou 52mm). Neste caso, a objetiva que proporciona melhores resultados vem a ser a “Helios 44” companheira das câmaras “Zenit”. A figura 1 mostra a construção da “Helios-44”.

A lente Nabla, destina-se quando usada, a habilitar a utilização do conjunto estereoscópico “SKF-1” em tomadas de cena entre 1m e 0,5m, Proporcionando fantásticos ‘close-ups’, devido ao pequeno aumento aparente das imagens próximas, mas ortoscópica e ortométricamente idênticas à visão convergente proporcionada pelo olho humano. Pela peculiaridade do sistema divisor óptico, contrariamente a fotografia comum (monoscópica), esta lente de aproximação é negativa, sendo aqui no caso, um menisco de –0,43D. Cumpre ressaltar que tal dispositivo, vem a ser o único no mercado mundial, e o sistema “SKF-1” o único a utiliza-lo, e a capacitar-se a tal.

Como Funciona:

A operação do “SKF-1”:

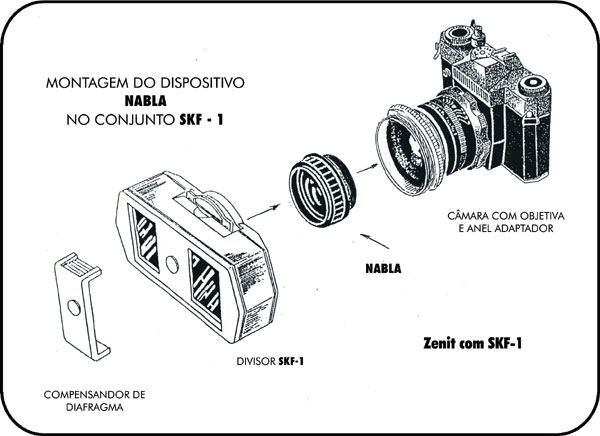

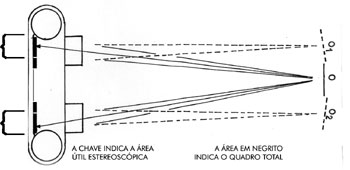

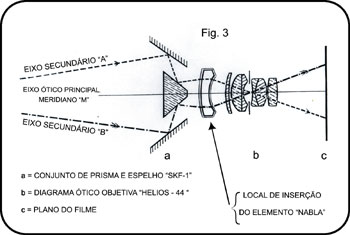

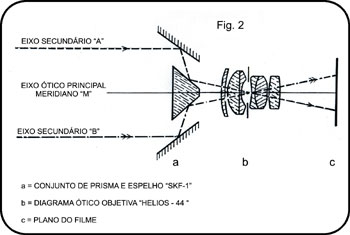

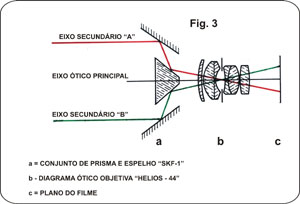

Quando acoplado à objetiva normal do aparelho fotográfico, funciona como se dois raios paralelos provindos do infinito, gerassem dois novos centros homólogos de formação de imagens obtidas a partir de dois pontos de visualização paraxiais. (fig2) A inserção do dispositivo Nabla, no conjunto estereoscópico “SKF-1”, por ser um elemento negativo, aumenta ligeiramente a distância focal da objetiva da câmara fotográfica, (~+2%) aumentando também as imagens obtidas pela extensão da helicóide de foco, necessária para a focalização a curtas distâncias. Também pela posição em que esta lente Nabla está inserida, (fig3) esta proporciona a necessária convergência das imagens no conjunto divisor, sem a necessidade de espelhos móveis, que com pouco uso conduziriam a um fatal desalinhamento do conjunto, uma vez que movimentos deste tipo não são recomendados para equipamentos de tão alta precisão.

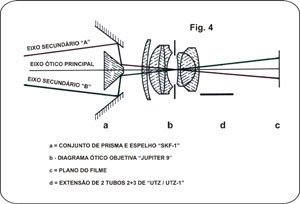

As figuras 2 e 3 esclarecem graficamente nossa descrição.

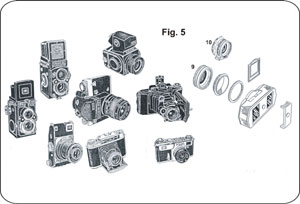

Nota: A utilização da lente Nabla não está restrita às câmaras de 35mm. Podendo ser usada em todas as variedades de câmaras onde o “SKF-1” possa ser adaptado.
