Farm 3

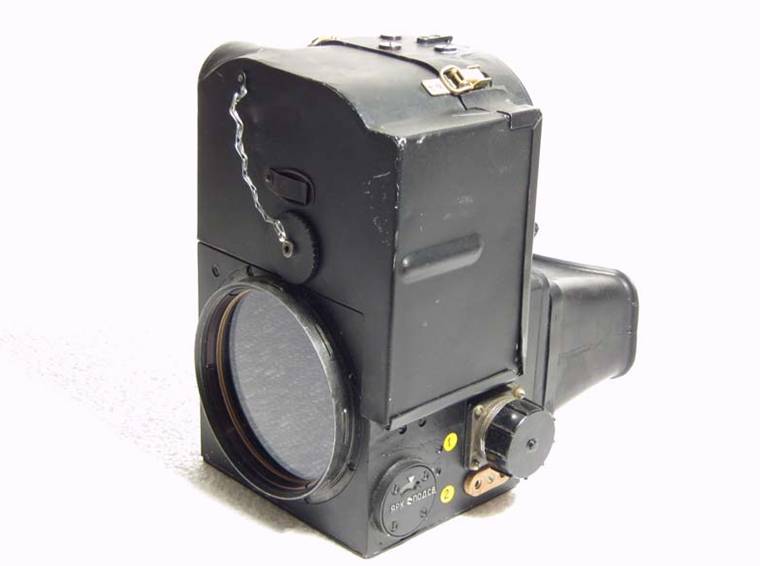

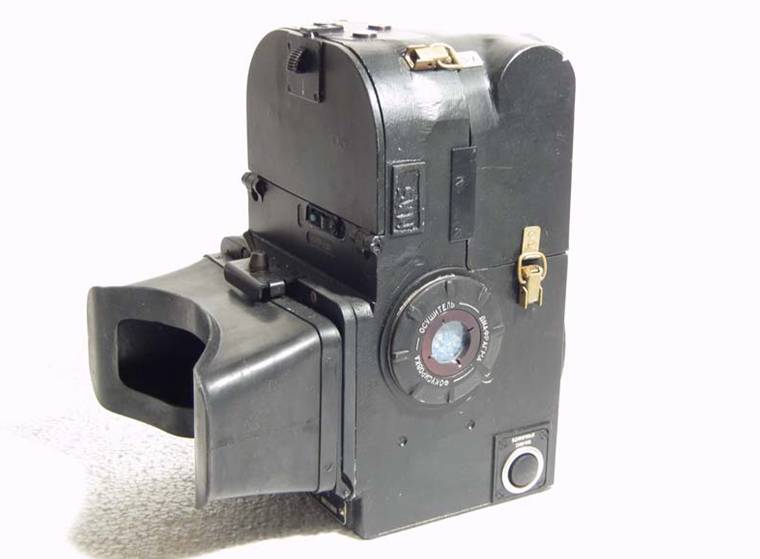

 Soviet Aero Photo Camera



Special sequential camera for picturing on film images from monitor television land scanning system

экрана РБП-4  raising immediate maps from over flown regions for photogrammetric or military purposes,

or for recording  the flight path.

This camera works from the onboard power of the aircraft (DC 27v)

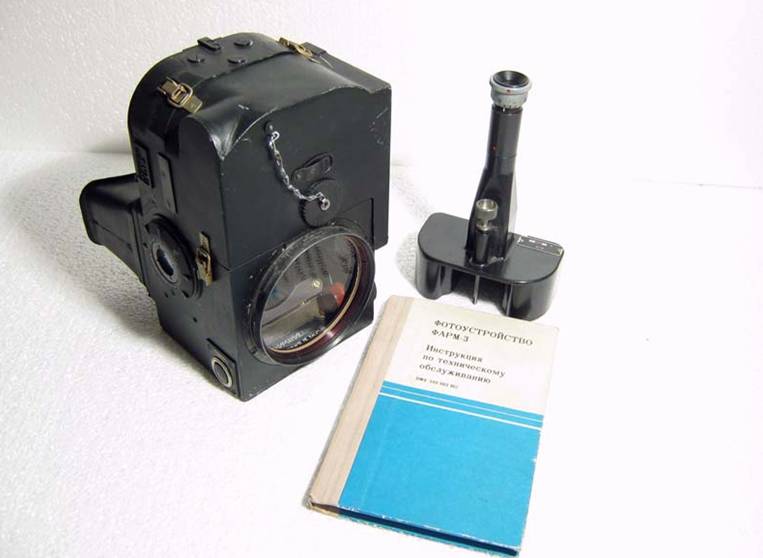

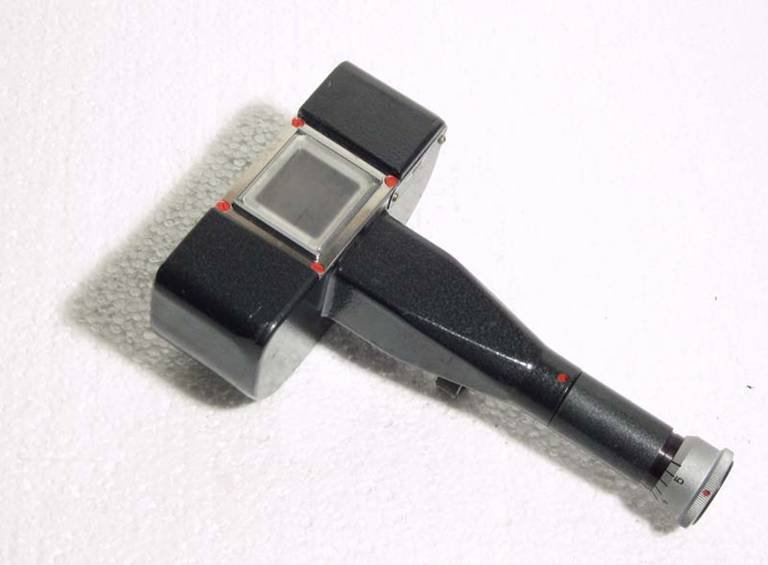

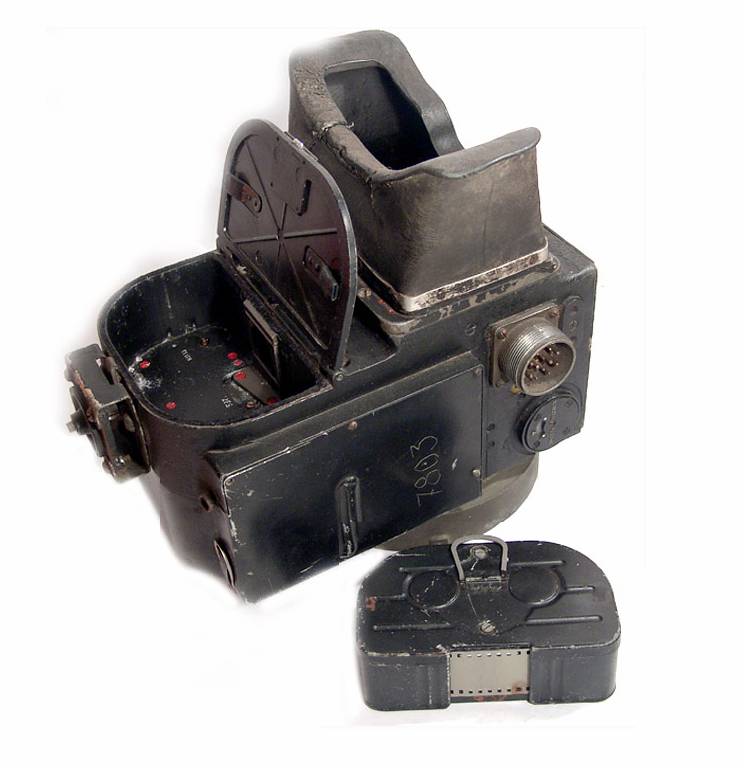

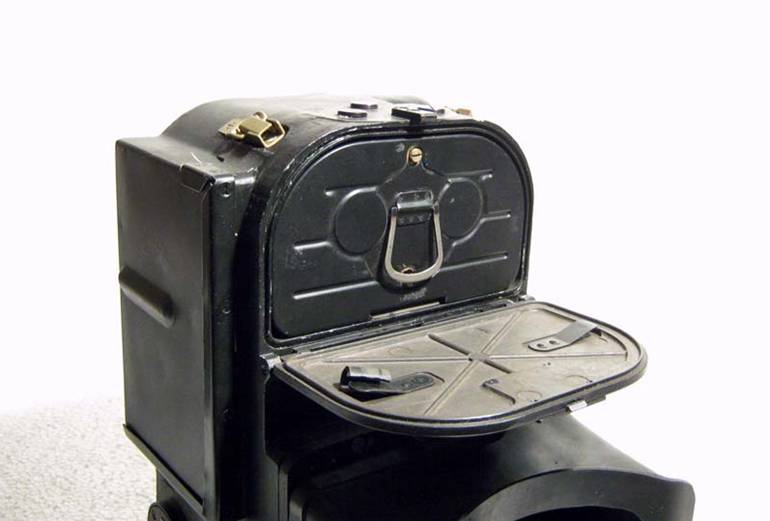

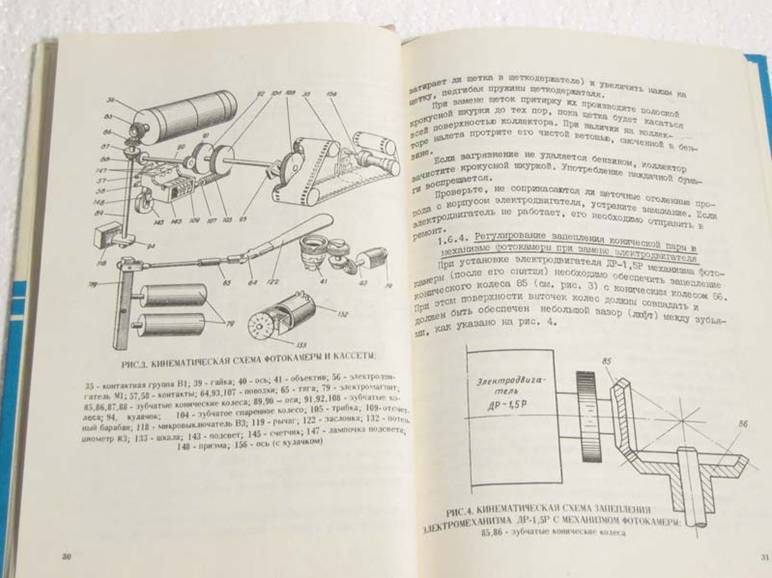

See special cassette, detachable pin point viewer, remote control and manual/book.

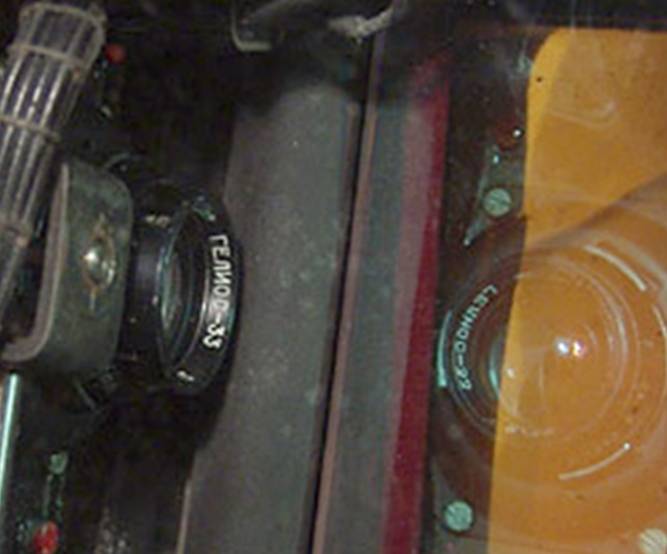

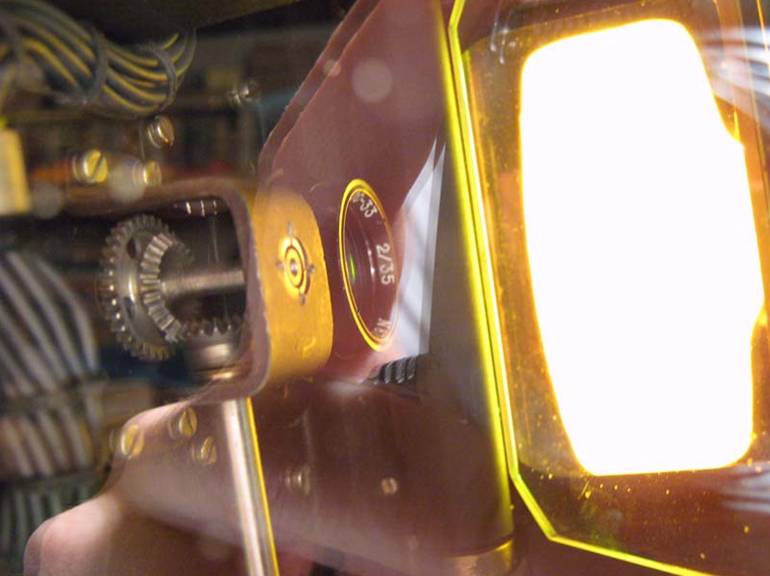

This special instrument takes pictures 18x24 mm, using 35 mm film. Uses an objective Helios-33, 2 / 35 type, with 46 ° field angle. Камера управлялась дистанционно с помощью специального прибора (см. фото).There is a remote control device for adjusting according to the using purposes. It isИспользовался как дополнительное бортовое фотооборудование в качестве приставки для фотографирования экрана РЛС или к радиолокационному прицелу Р-1Д. employed also as ancillary equipment for picture taking in radar or in Р-1Д radio locator. Его применение отмечено в таких самолетах, как Ту-14 (в версии бомбардировщика-торпедоносца - "ФАРМ-2"), Ту-16 (в версии дальнего бомбардировщика - первоначально самолет комплектовался прибором "ФАРМ-1", а дальнейшем "ФАРМ-2"), Ту-16Р (версия "разведчик" - "ФАРМ-2"), Ту-95МР (версия "морской разведчик" - "ФАРМ-2А"), Бе-12 (версия "противолодочный самолет" - "ФАРМ-2").По некоторым, неподтвержденным, сведениям, мог использоваться на подводных лодках. Following some specialists this same instrument should be used in submarines.

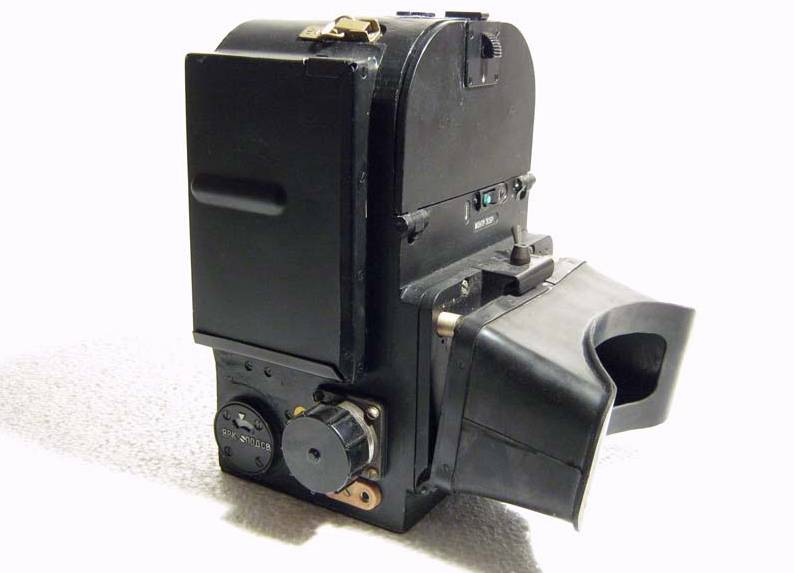

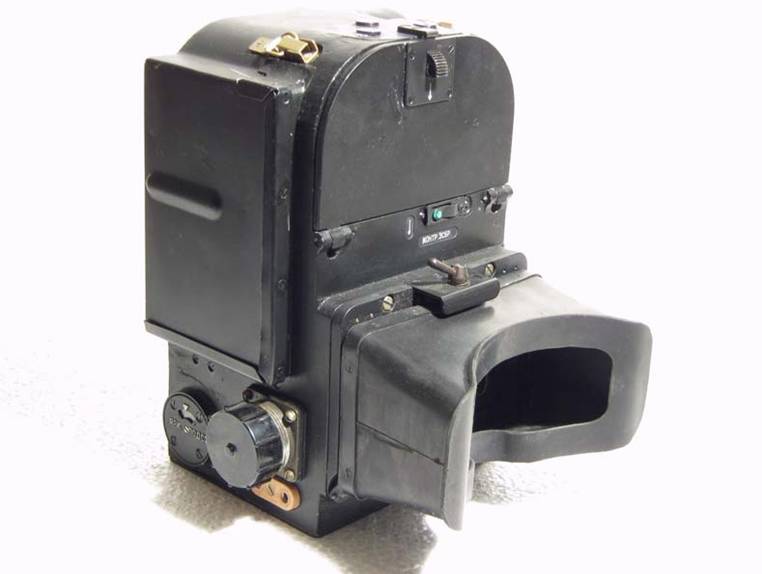

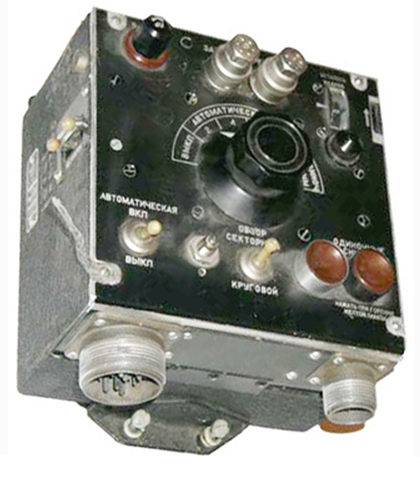

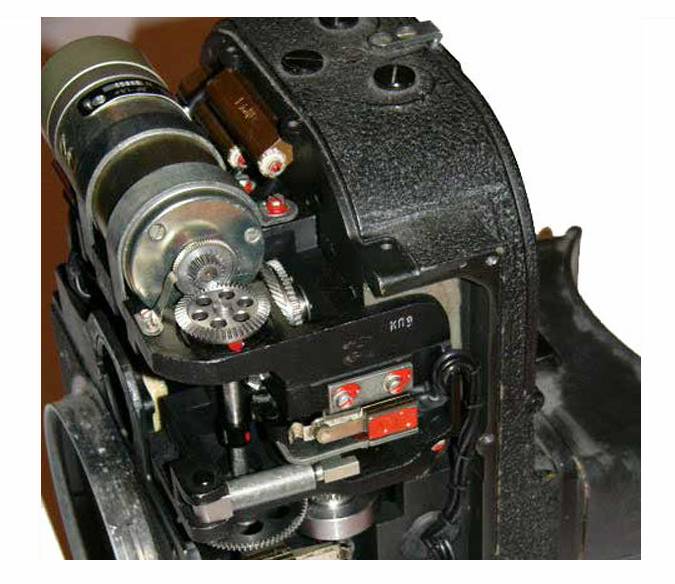

External electrical controls

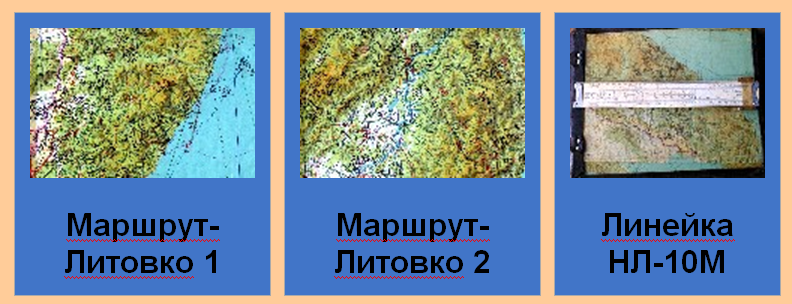

Photo samples
