Outras câmaras de KMZ no período do início da produção da FED/KMZ, FED-Zorki , Zorki e Zenit
Além das câmaras aerofotogramétricas AFA, e das Moskva 6x9 com base nas Nettar, Ikontas e Super-Ikontas, a KMZ também produziu filmadoras profissionais.
Câmaras filmadoras Militares Profissionais
-DKO & DKT-

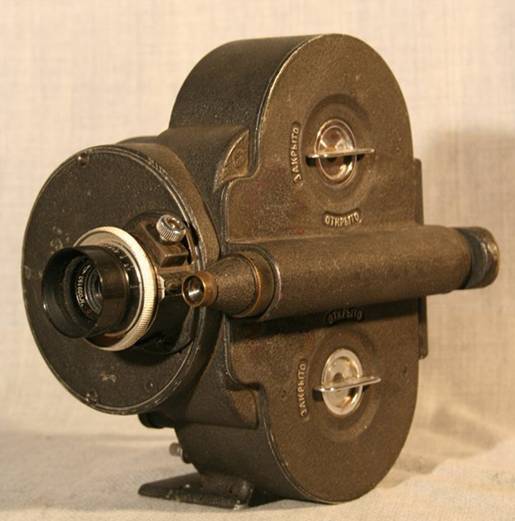

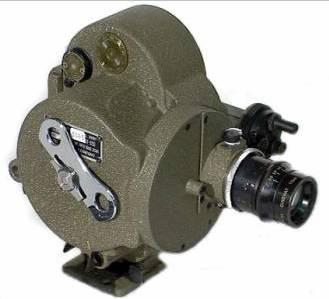

DKO
À época do desenvolvimento da FED pela Krasnogorsk, veio esta unidade também a produzir uma réplica das filmadoras Bell & Howell tipo 70 de 35 mm . As câmaras foram produzidas em duas versões - DKO e DKT (Dokumentarii Kinosbeshmonaya Odino-obiektiva) e (Dokumentarii Kinosbeshmonaya Tri-linsa ) Estas câmaras foram produzidas em especial encomenda do Ministério do Armamento (Ministteria Voruzheniya)., e teve uma produção muito pequena.
Características gerais :
Motor a corda. Velocidades de 8 a 64 quadros por segundo. Peso aproximado 6 kg.
Tanto nas versões de torre ou de uma óptica cambiável, eram fornecidas 4 ópticas básicas.
A 35mm RO4-1 f=2
A 50mm RO3-3 f=2
A 75mm RO2-2 f=2
A 135mm ZK 135 f=4
A estrutura básica destas câmaras, bem como o conceito construtivo, permaneceram nos modelos posteriores das filmadoras Krasnogorsk I, Krasnogorsk 2 e Krasnogorsk 3 com visor reflex produzidas de 1968 a 1995.
Estas câmaras vieram a equipar vários aviões militares.
Origens:
"KS-1”
"KS-1”

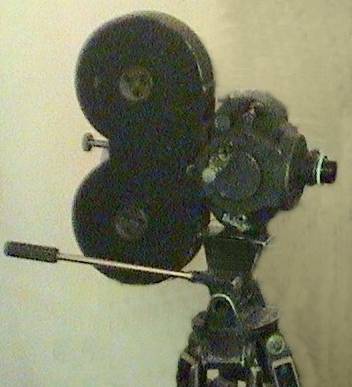

"KS-1” com magazine de 120m de película
"KS-5” com torre removida.
As CAMERAS
DKO & DKT-DKO
produzidas pela Krasnogorsk são oriundas das séries ”KS” produzidas pela fábrica
“Kinap” em Leningrado a partir de 1938. Aqui se repete a mesma história dos
“Fotosnaiper”que migraram de Leningrado para Moscou. São projetos oriundos da
“Eyemo”da Bell& Howell fabricados nos EUA e foram destinadas para repórteres
cinematográficos. Estas câmeras podem usar magazines externos para 120m de
película e a corda é suficiente para arrastar 15m de cada vez. Velocidades de
quadro 8, 12, 16, 24, 32 q.p.s.. As objetivas intercambiáveis possuem montagem
em baioneta. A câmera era fornecida completa com objetivas de f-28;35;50;75 e
135мм, com visor com compensação de parallaxe. Eram incluídos no conjunto
bobinadora de filme a granel nos carretéis de 30m, um conjunto de filtro em
cores numa caixa de Madeira com 8 carretéis para 30m,
Modelos de câmeras:
A câmera "KS-1”possui uma só sede para as objetivas cambiáveis.
As câmeras "KS-4” e "KS-5” possuem torre para três lentes e um novo visor com
compensação de parallaxe.
A câmera "KS-50b” de 1947, possui uma torre de construção diferenciada para três
lentes e um novo tipo de visor desenvolvido apenas para as objetivas
f-35;50;75мм.
As variantes "AKS-1” ou "AKS-4”, destinam-se a cinematografia aérea. Estas
câmaras possuem mais facilidade em dar corda no mecanismo e possuem um visor
especial fabricado pela fábrica “Arsenal” de Kiev especialmente feitos para
operar no sistema de mira dos aviões militares.
Durante a II Guerra as câmaras "KS-4” or "KS-5” foram usadas pelos cinegrafistas
Soviéticos.
http://kinofototeh.ucoz.ru/index/0-88

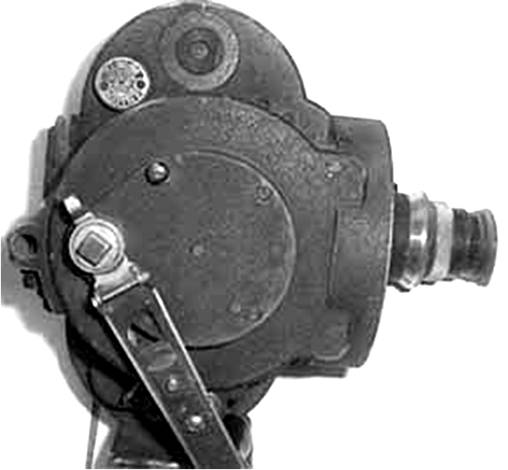

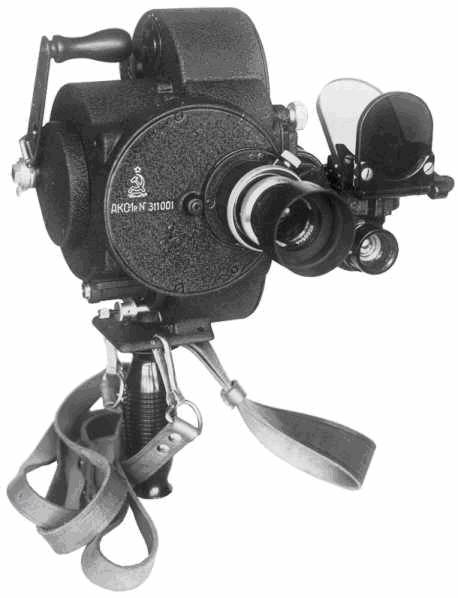

Acima duas versões da AKS1 com visor de mira da Kiev Arsenal. À esquerda sem objetiva.

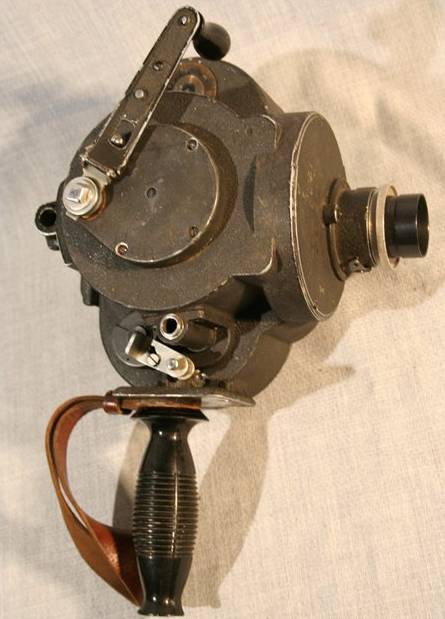

Versão para uso
maual.
Construção KMZ 1946.
Variante AKS-1r para montagem fixa com visor telemétrico externo. Produzido especialmente para "на самолетах ВВС ВС СССР". Aviação Reconhecimento da força aérea da USSR
Para bobinas 30m, e magazines para 60m (K-60) e 120m (K-120)
Opçoes de movimento:
Motor elétrico e manual (corda)
Versão de três objetivas

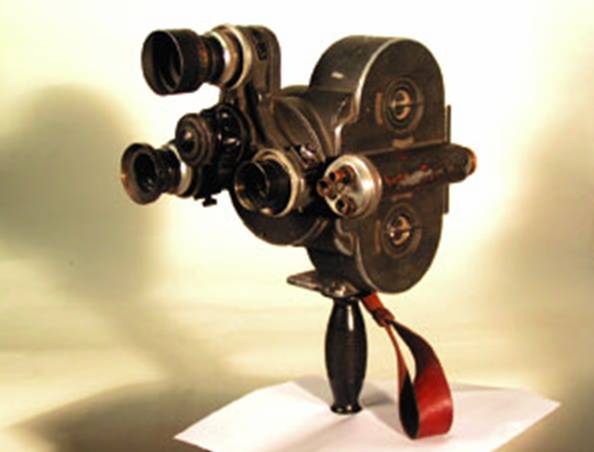

DKT

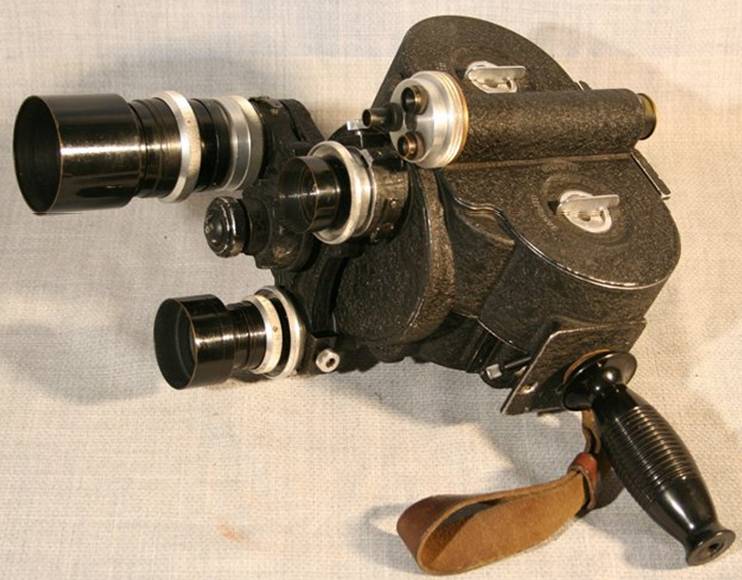

DKT
It seems to be a 35mm movie camera of Soviet military reporters during World War II. Possible, it is rare camera, as I didn't saw such things before.
Mesmas características gerais do modelo anterior. Inclusão de uma torreta tipo aranha para evitar interferência entre os ângulos das objetivas.
Adoção de chave para carga de corda. Ambas ao mesmo estilo B&H Eyemo.
filmadora na caixa de madeira original

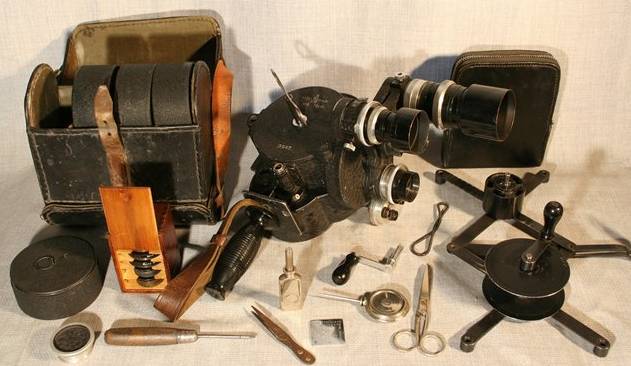

Conjunto de acessórios que acompanham a câmara, 3 objetivas , conjunto de filtros , manopla, quatro magazines externos, bobinador para “bulk film” tipo armadura de mesa para rebobinamento dos carretéis fornecidos a partir de grandes carretéis de filme virgem. Manivela de retrocesso para a câmara e duas tampas para encobrir objetivas não usadas, ferramentas e dois rolos com caixa.
O conjunto era fornecido com caixa de madeira para transporte.
"KS-50b” com visor de torreta reproduzindo as mesmas objetivas da câmara. 35mm, 50mm, 75mm.
“KS-4” produzida em 1938, com torre pequena para três objetivas e visor com compensação de paralaxe.

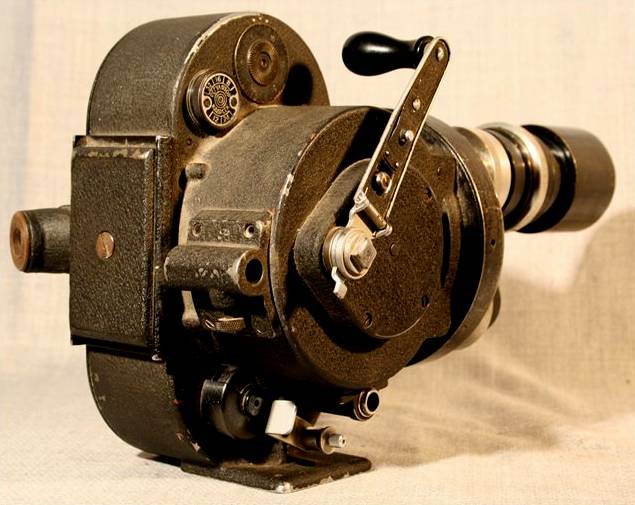

Lateral da câmara vendo-se a chave de carga, o contador de metros da película e o comando de velocidades..

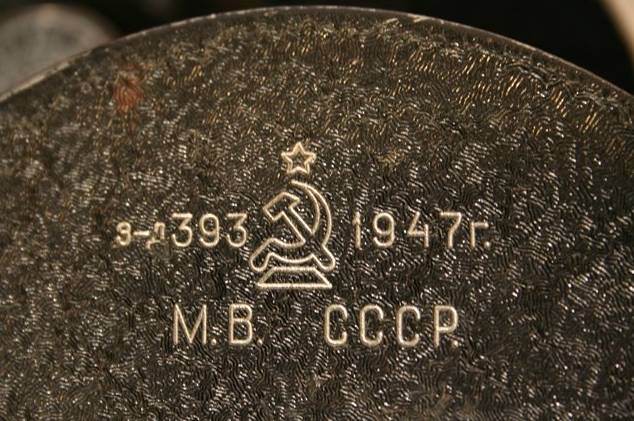

A gravação diz: Fabrica 393(KMZ) ano de produção: 1947. Ministério do Armamento URSS.
A foice e o martelo significam: Pertinente ao Governo Soviético. A estrela superior significa: Jurisdição Militar e a “tumba” (prisma de Dove) novamente produção KMZ.

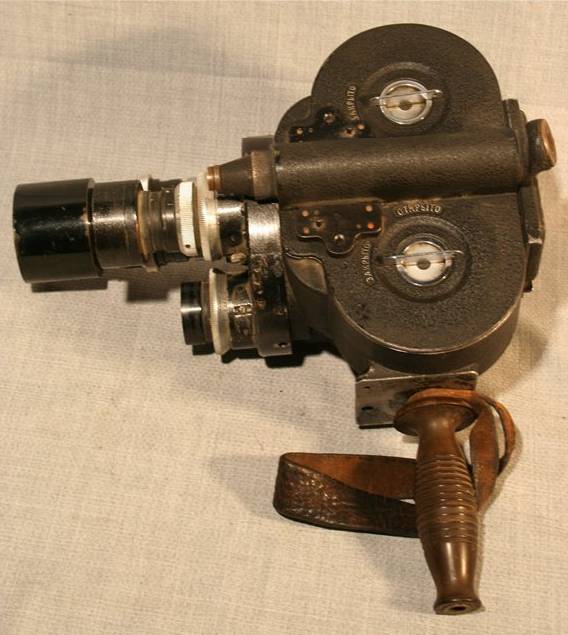

“KS-4” onde se vêem duas chaves de fechamento onde se lêem: Zakryto e Otkryto , - Fechado e Aberto.
As mesmas marcações podem ser vistas nos fundos das FED e Zorkis.

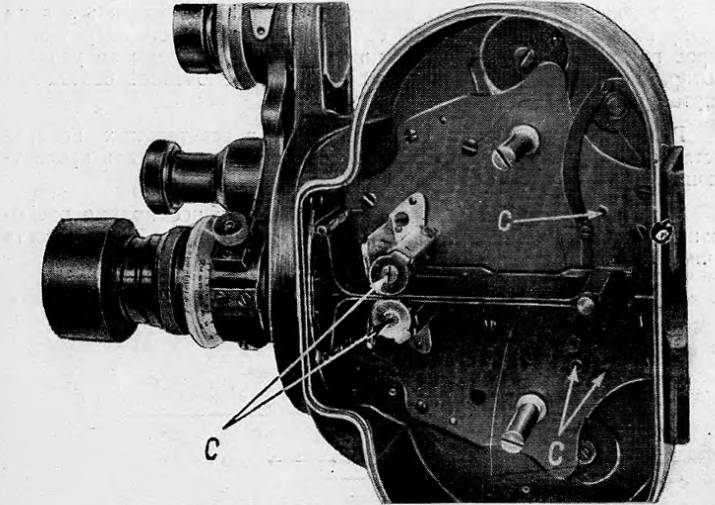

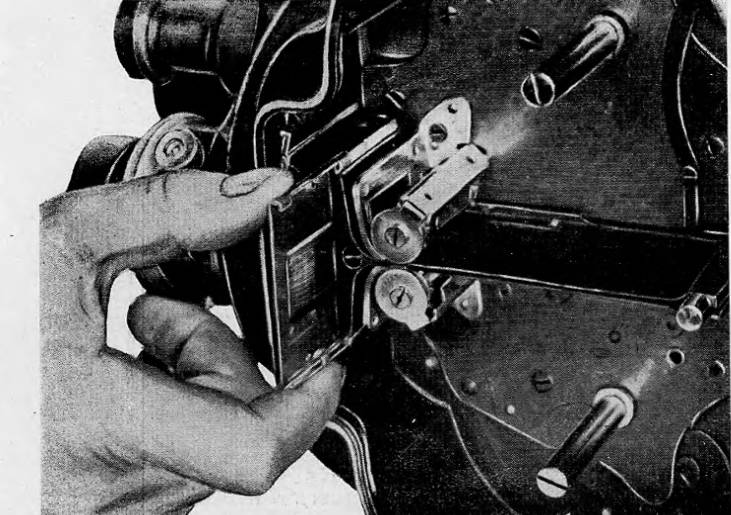

Câmara aberta vendo-se placa pressora e mecanismo de arraste do filme.
Conjunto de objetivas usadas

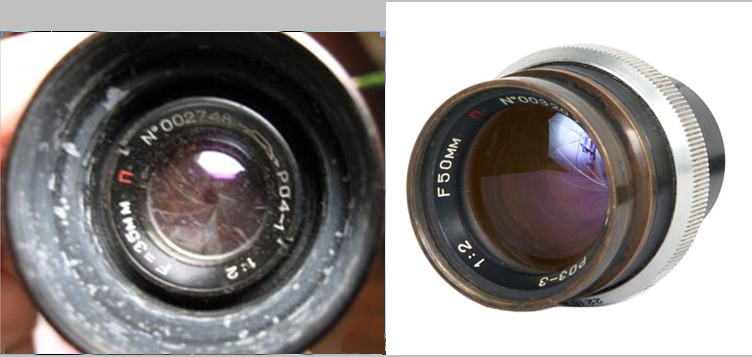

A 35mm RO4-1 f=2 A 50mm A 50mm RO3-3 f=2

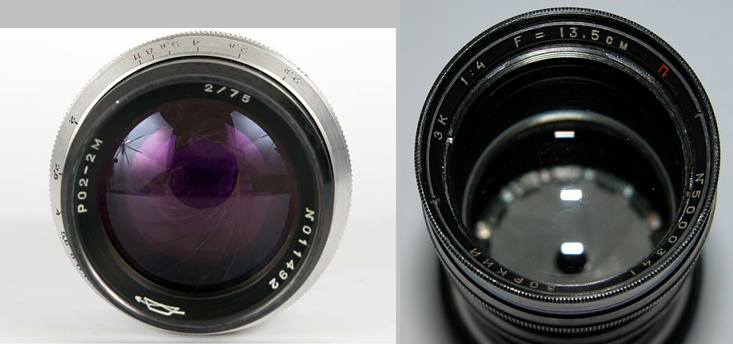

A 75mm RO2-2 f=2 A 135mm ZK 135 f=4
Todas as objetivas para estes conjuntos são ópticas de cinco elementos.
xxxxxxxxxxxxxxxxxxxxxxx

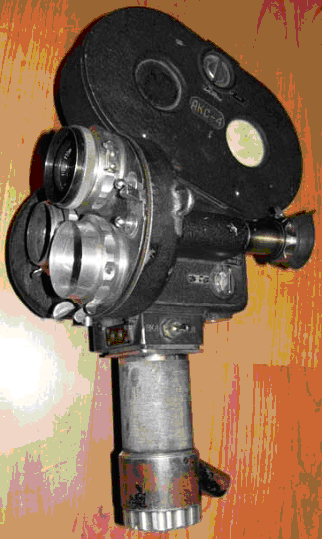

Câmara profissional AKS-4
A AKS-4 é uma cópia da conhecida filmadora Arriflex. Era também produzida no mesmo período. Foi também utilizada pela aeronáutica militar na URSS nos primórdios da “Guerra Fria”.
A câmara era acompanhada de dois magazines um para 60m e outro para 120m de filme. Aceita as mesmas objetivas anteriores com exceção da 35mm.
2 vistas gerais da AKS-4
movimento do filme na câmara

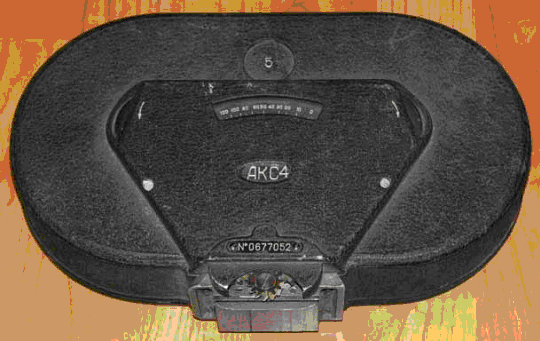

Magazine cambiável com contador de metros.
Dados fornecidos por RAF Câmera

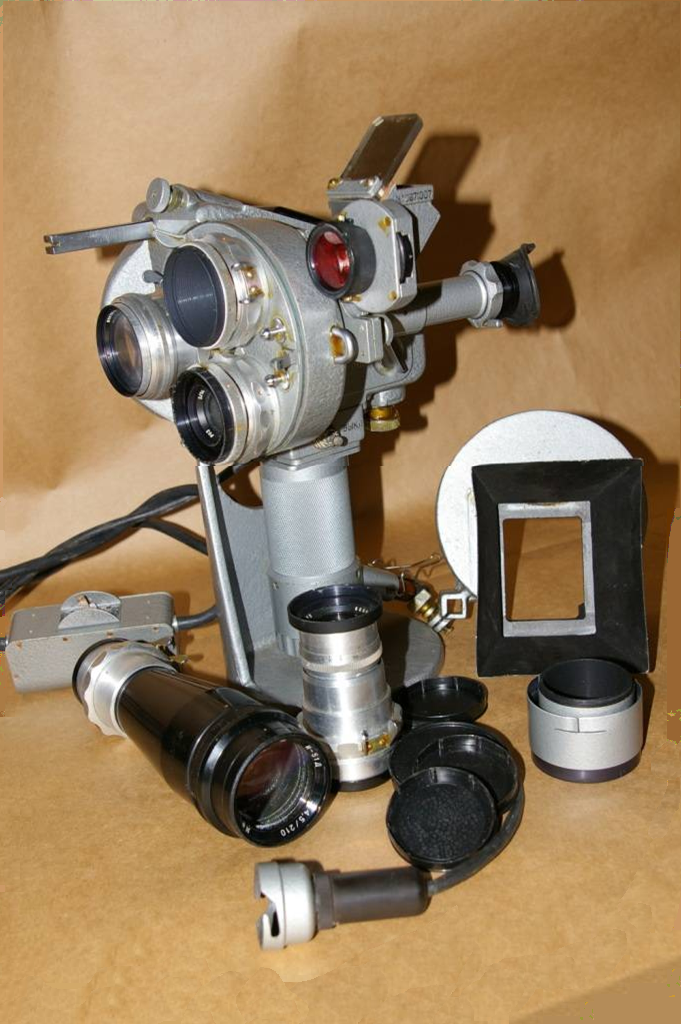

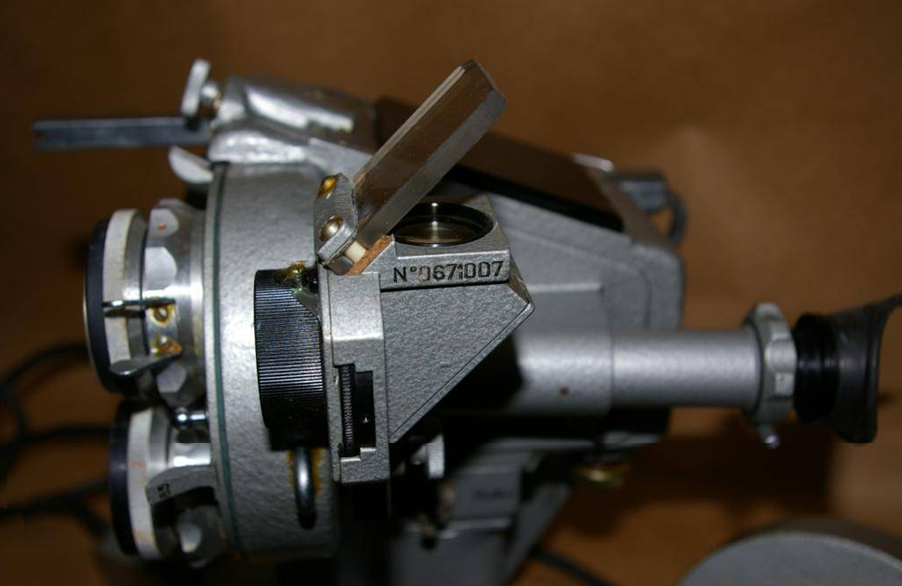

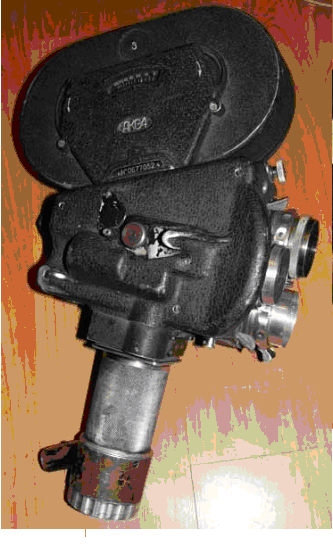

Variante militar AKS-4 com visor de mira sem magazine
Cortesia kinofototech.ucoz.ru
