Theremin articles

Complemento ao Theremin

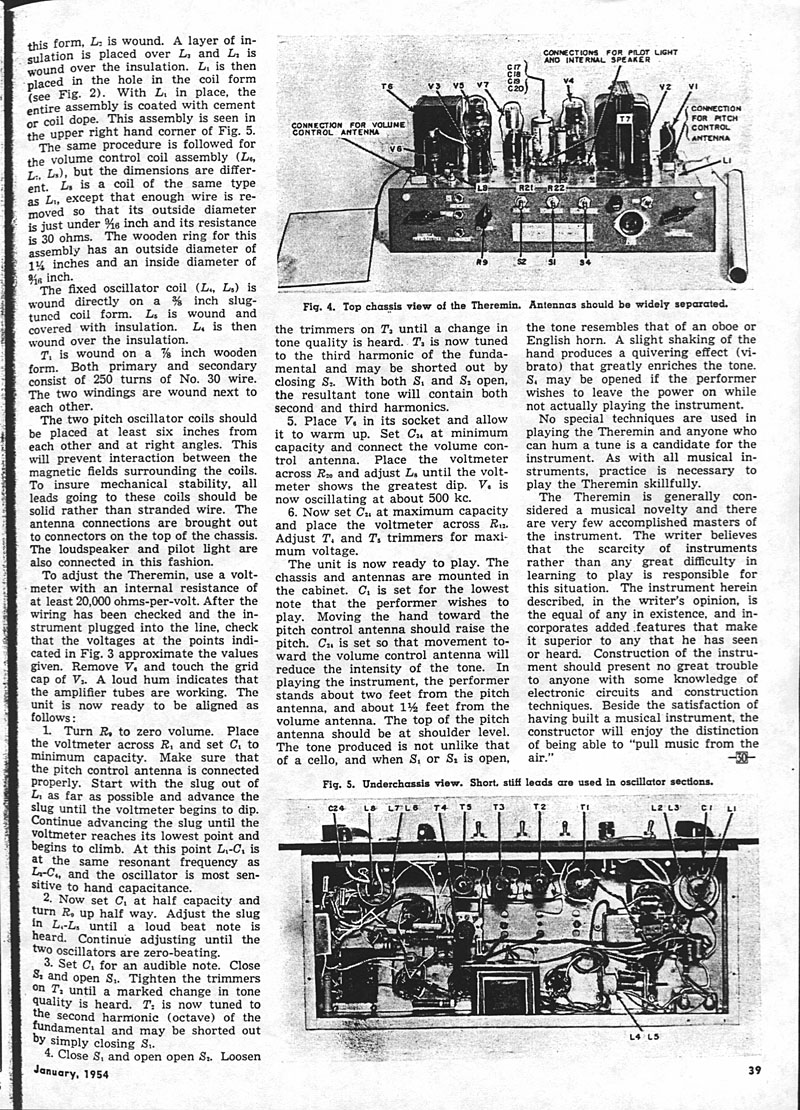

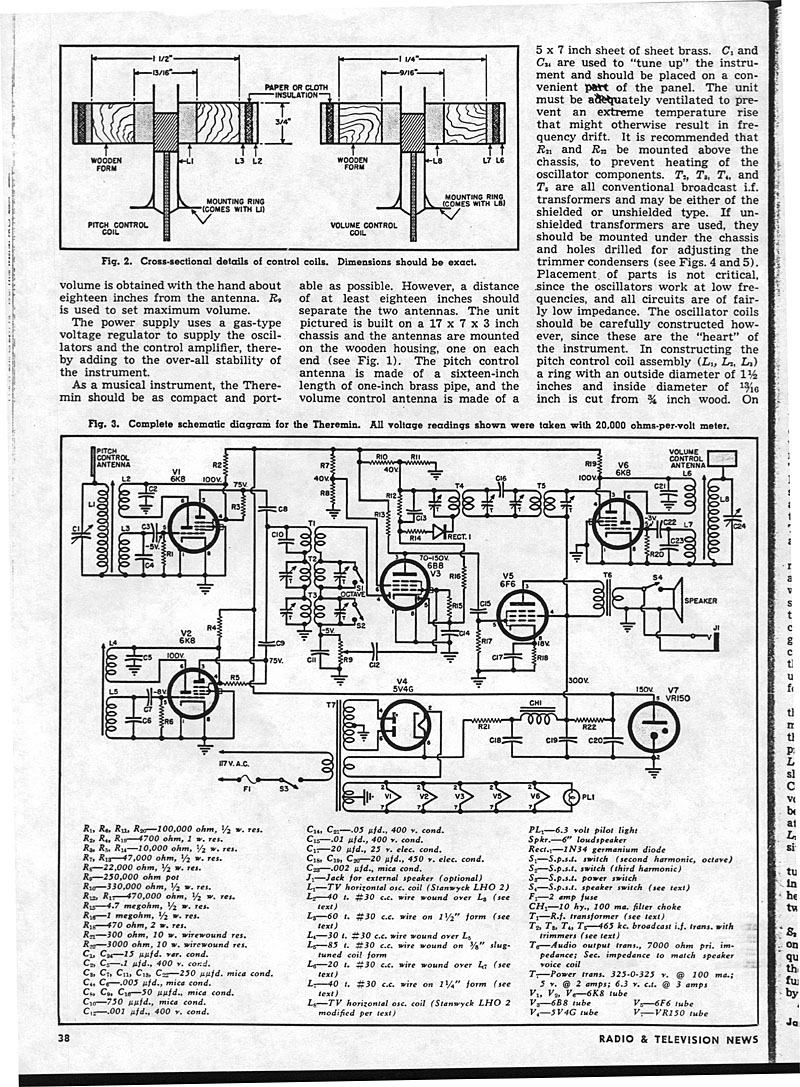

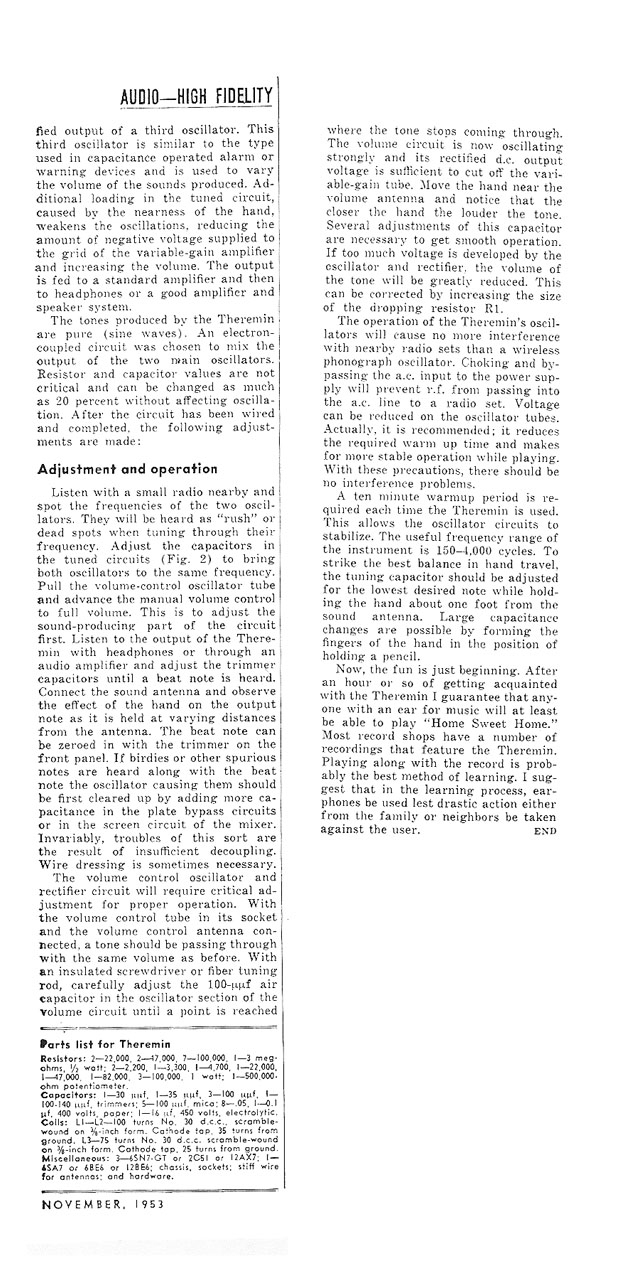

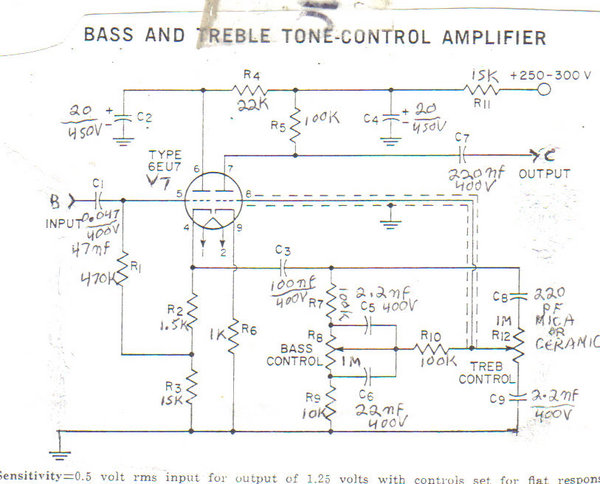

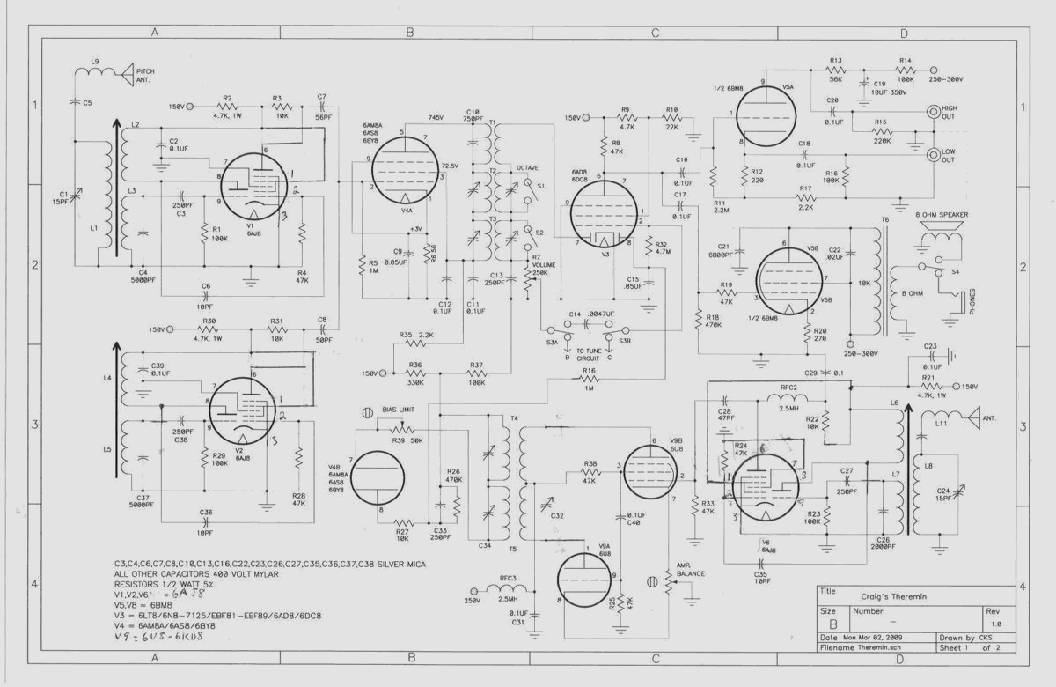

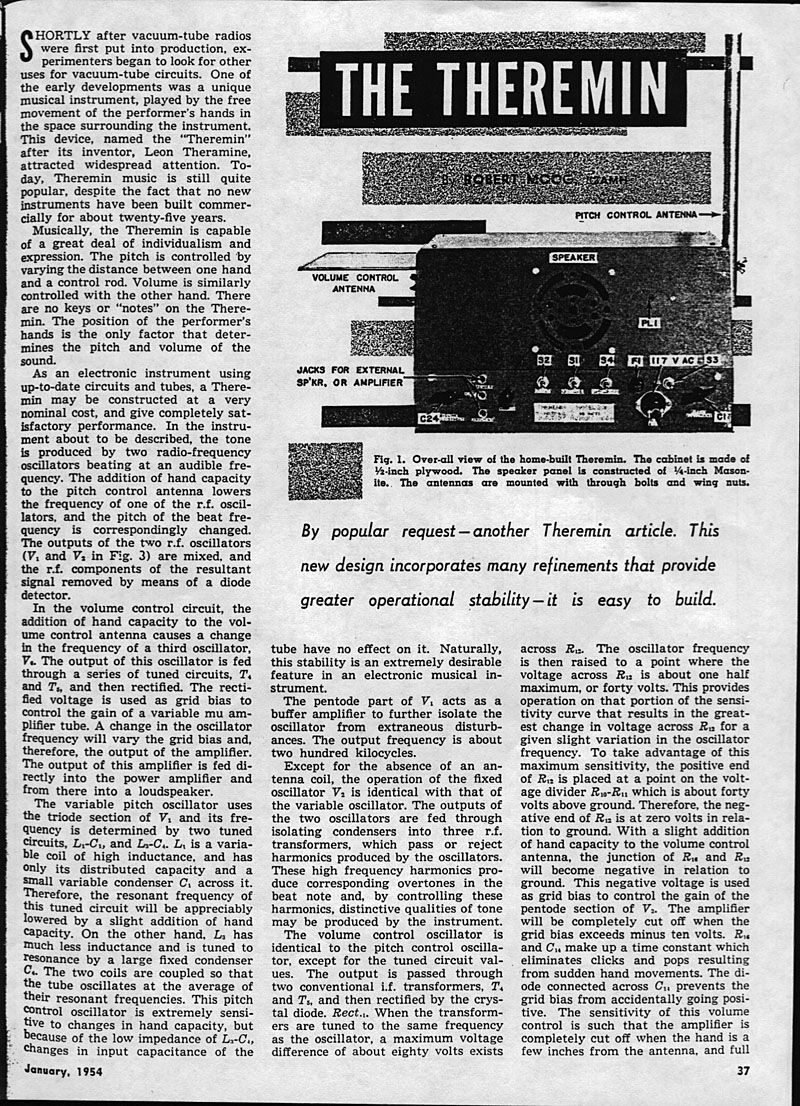

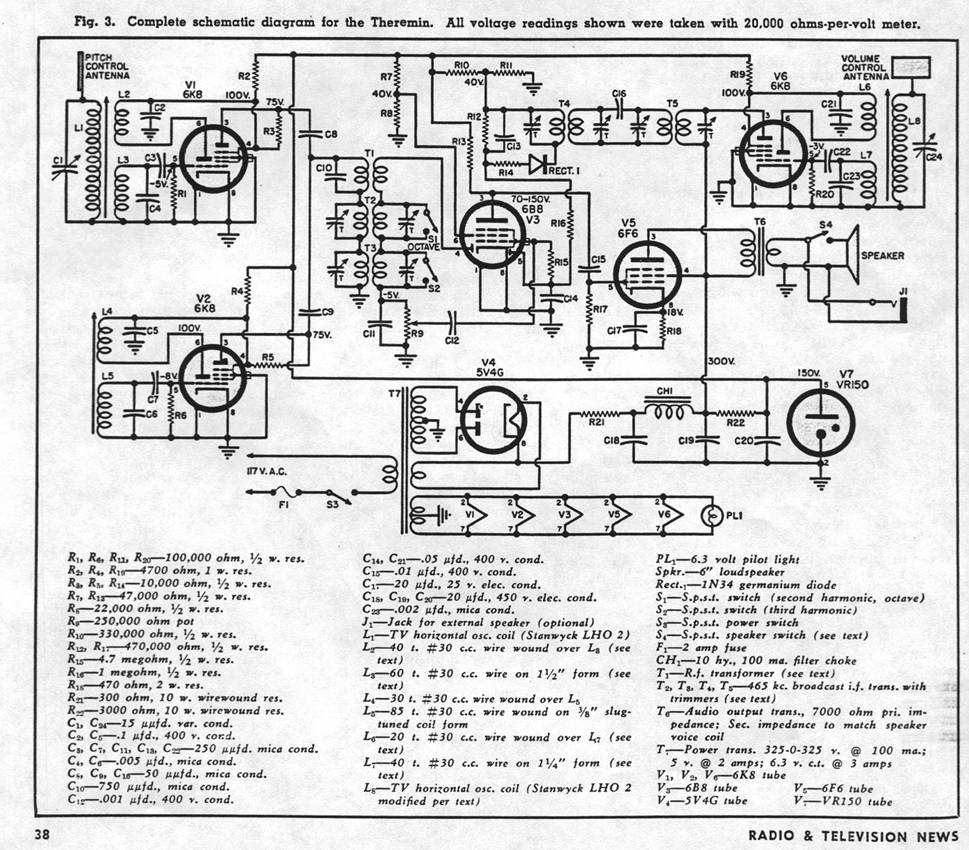

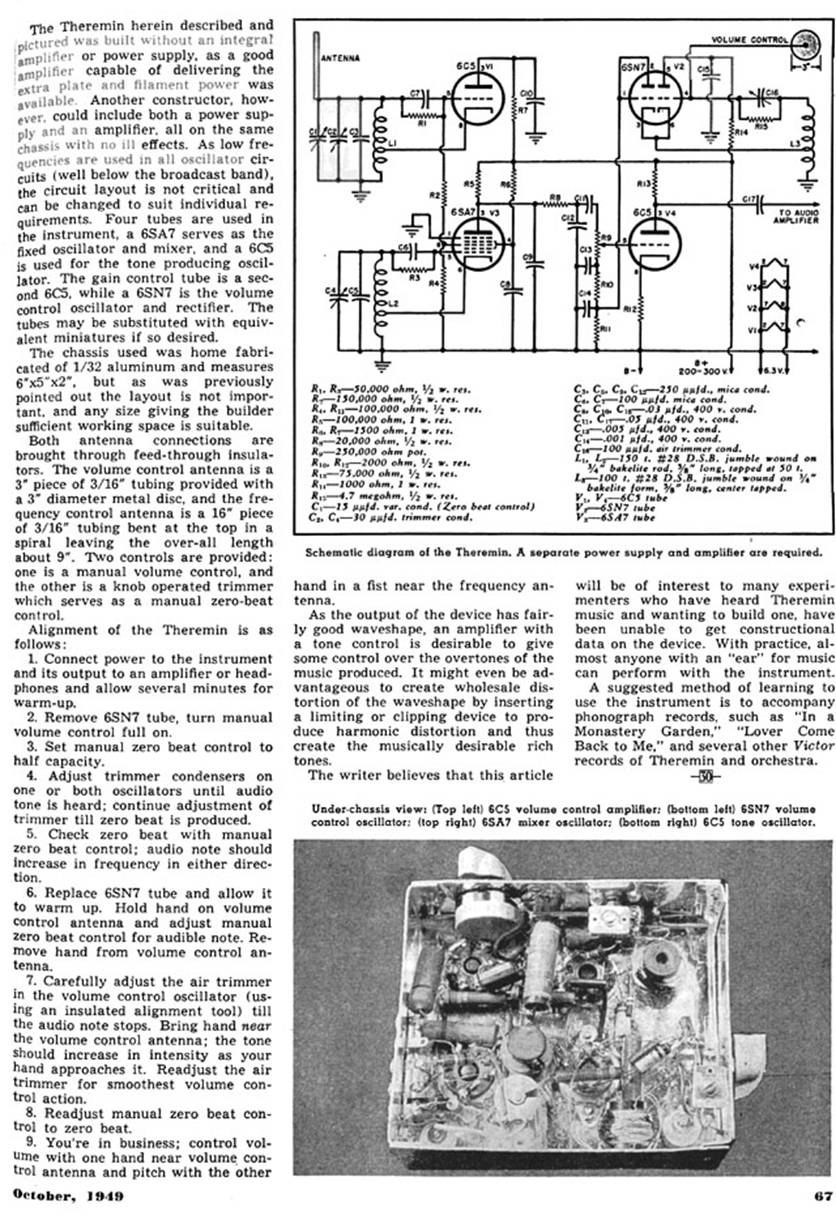

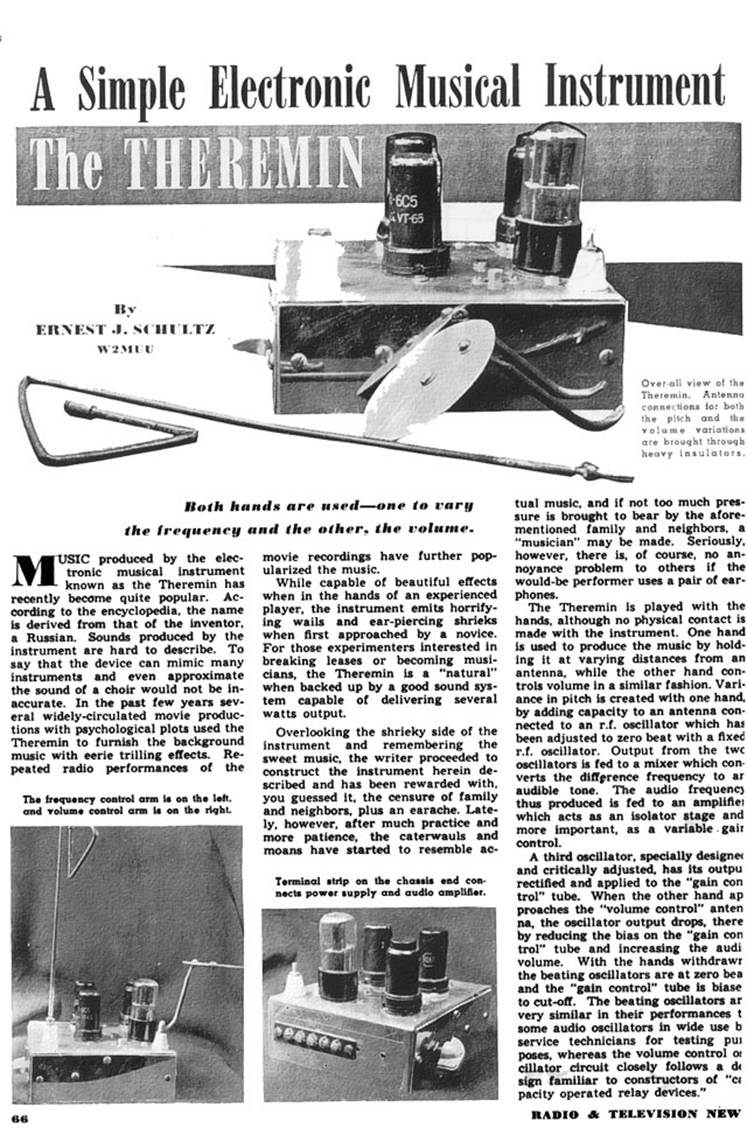

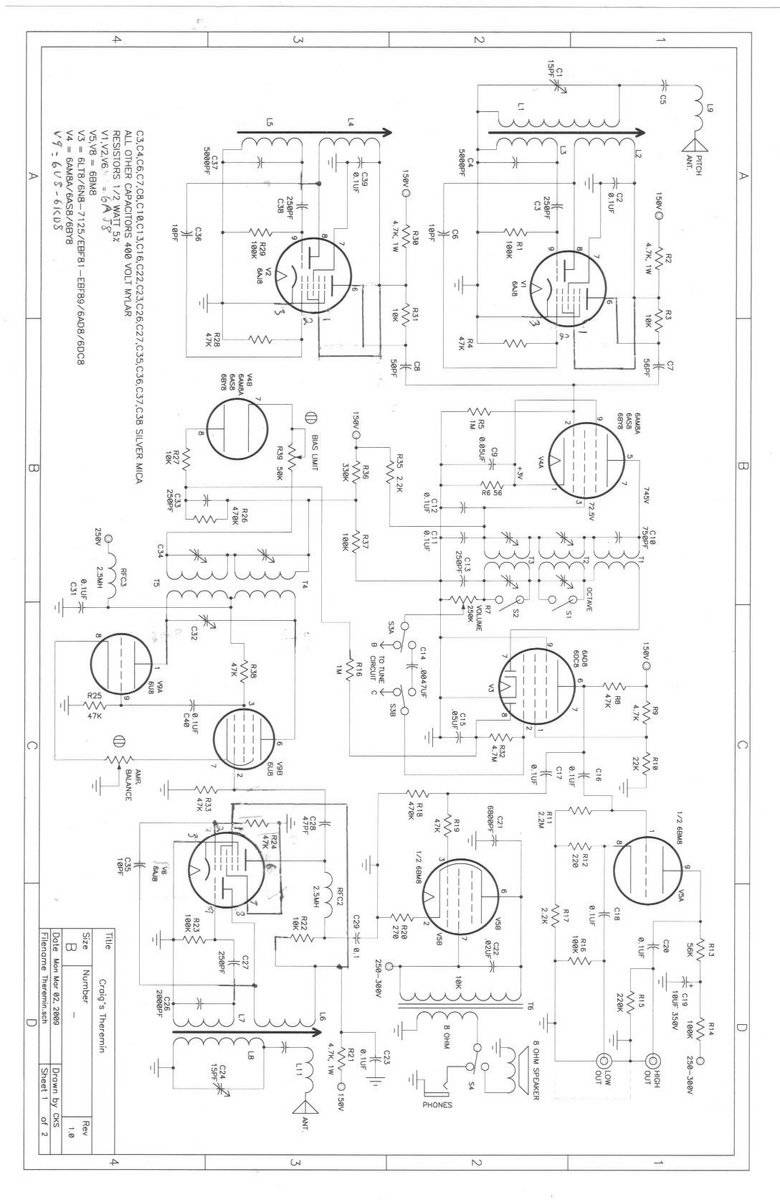

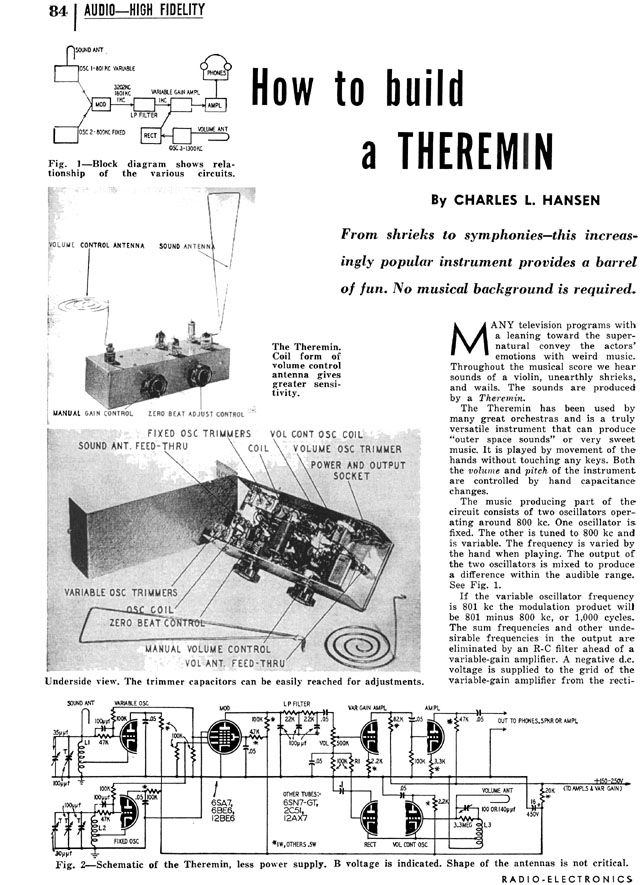

Neste segmento apresentamos três artigos publicados em revistas americanas. O primeiro “The Theremin” de Robert Moog também foi publicado no Brasil na revista Antenna. Leva aqui um adendo de Craig para uma modificação mais moderna com as ECH 81, incluindo um controle de tonalidade publicada no manual RC-18 da RCA. Note-se que o artigo de Moog foi o primeiro artigo independente em Theremins após o lançamento do mesmo em 1930. O segundo de mesmo titulo de Ernest Schutz foi também publicado na Eletrônica Popular e finalmente o terceiro “How to built a Theremin” de Charles Hansen, também teve sua tradução pela Revista Monitor de Rádio e Televisão.

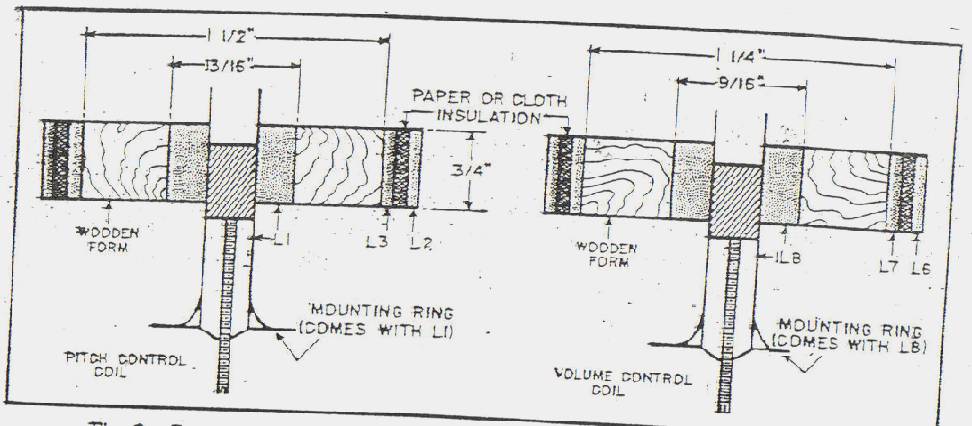

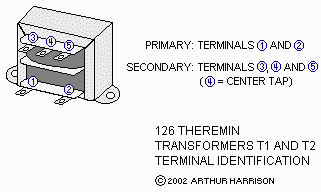

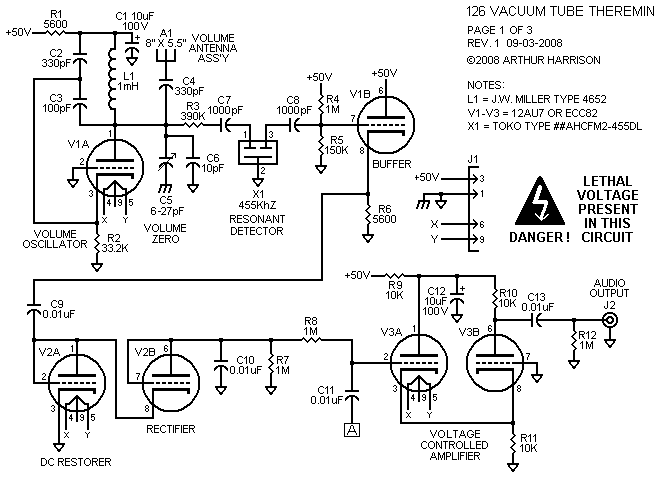

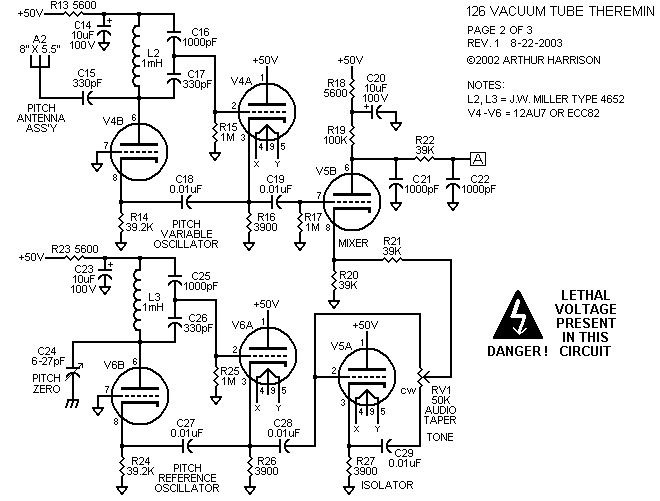

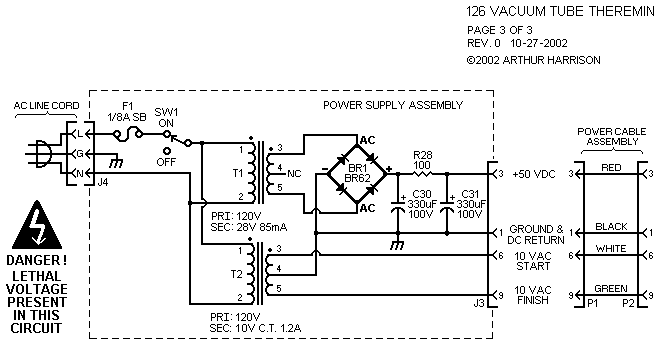

Em seguida encontramos o “126 Vacuum Tube Theremin” de Arthur Harisson que é vendido atualmente em forma de kits.

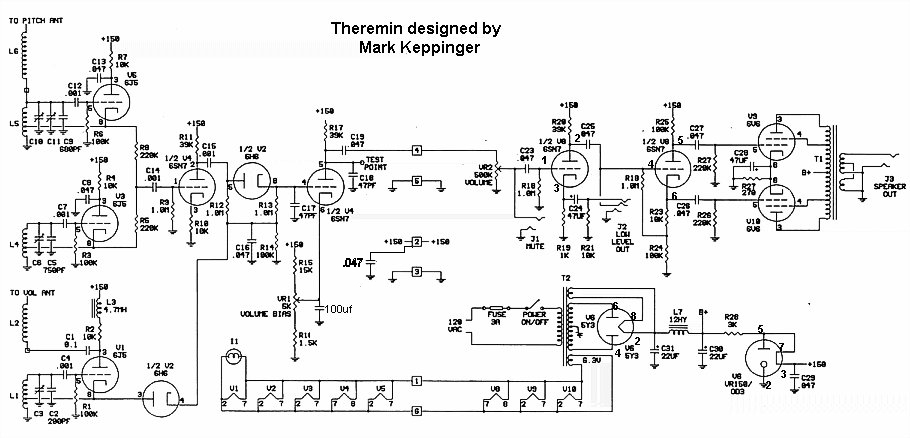

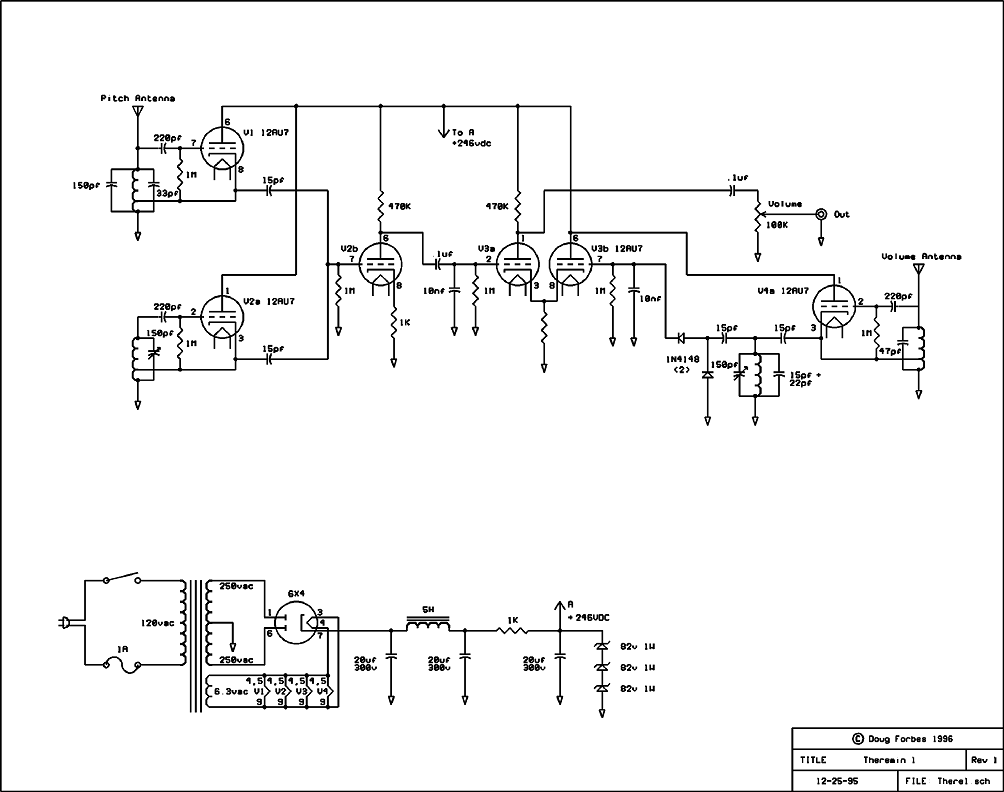

Vemos em seguida dois outros projetos independentes de Douglas Forbes e de Mark Keppinger. Finalmente um LDR Theremin compacto do autor Luiz Paracampo que engloba os quatro projetos anteriores e dá umas dicas para os demais.

LDR Theremin

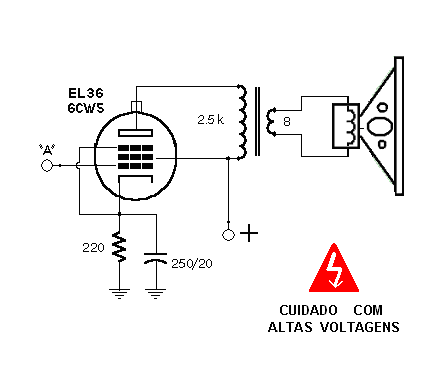

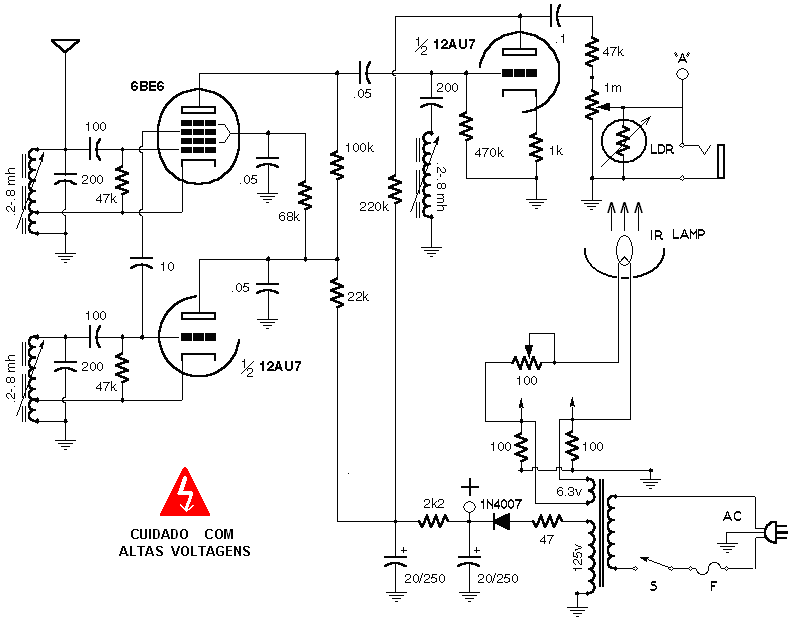

Se V. acompanhou a construção do Theremin LP  muto pouco pode ser dito neste segmento. Temos primeiramente um circuito com duas válvulas em que uma delas (6BE6) opera como osciladora e misturadora e a outra (12AX7) opera como osciladora e áudio amplificadora.  O circuito pode ser anexado a qualquer amplificador já existente ou construir um próprio com apenas uma EL 36. As três bobinas são idênticas, apenas em uma delas não se usa a derivação. Os dados para construção destas bobinas poderão servir para os projetos de  “Ernest Schutz”  “Charles Hansen”  “Arthur Harisson” “Douglas Forbes” e “Mark Keppinger”.

Dados das bobinas LDR Theremin :

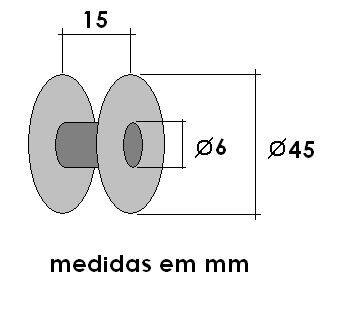

Carretel padrão.

Pode ser confeccionado em papel cartão.

Osciladores de tom: 150 espiras fio # 28 derivação na 50ª a contar do lado terra

Osciladores de volume: 100 espiras fio # 28 derivação na 30ª a contar do lado terra.

O“The Theremin” de Robert Moog pode perfeitamente usar as bobinas do Theremin LP do projeto Theremin RCA .

Os projetos aqui divulgados visam o esclarecimento e conhecimento do pessoal técnico para o desenvolvimento da arte e da técnica em nosso Pais.

Os circuitos aqui descritos à exceção do Theremin LP e do LDR Theremin não poderão ser comercializados. Poderão, contudo ser construídos para uso individual.

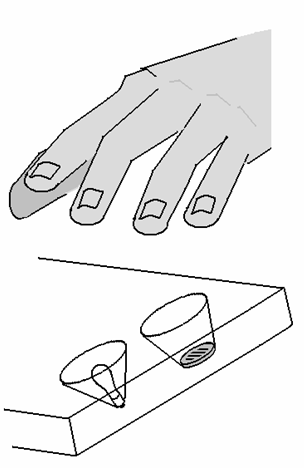

O sistema fotoelétrico:

A célula fotoelétrica (foto resistiva) fica montada em paralelo com a lâmpada excitadora. A proximidade ou afastamento da mão aumenta ou diminui a sua resistência operando o volume. A lâmpada pode ser do tipo infravermelho para que não seja notada.
