RCA Radiola 60

O receptor de mesa RCA Radiola 60 de 1928 foi o primeiro super-heteródino produzido comercialmente. Historicamente deu origem ao Theremin RCA observe na página 4 do manual do proprietário que a fonte de alimentação do mesmo é também utilizada no Theremin. No circuito, é utilizadoa a mesma válvula de saída e o mesmo transformador impulsor. Com a primeira detetora de áudio no mesmo circuito do excitador do theremin.  A caixa acústica em separado também era a mesma utilizada no Theremin.

Por estas razões incluímos este magnífico modelo de rádio.

Em outra parte deste nosso site desenvolveremos uma réplica moderna deste radio receptor.

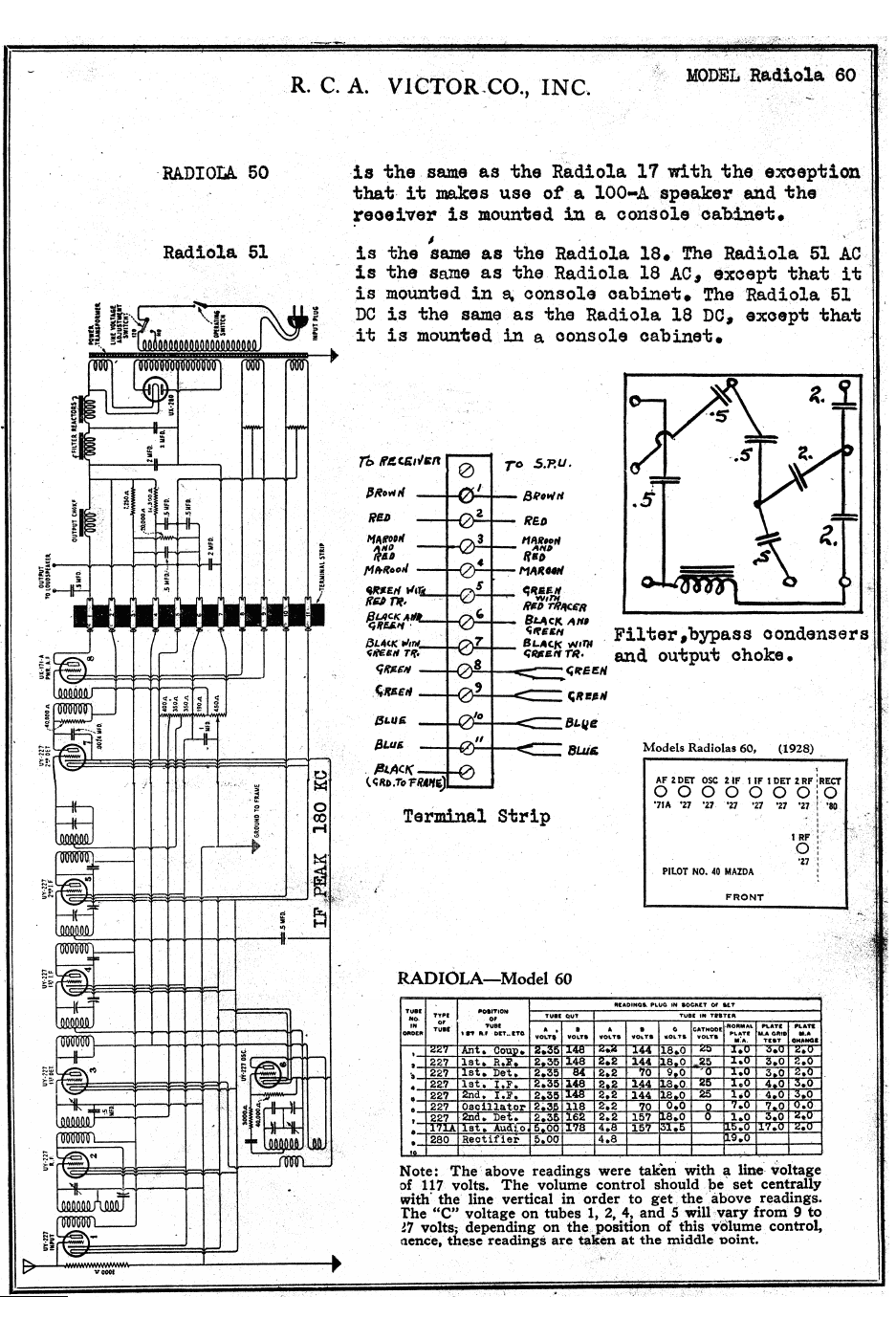

Abaixo, temos o diagrama esquemático do receptor.

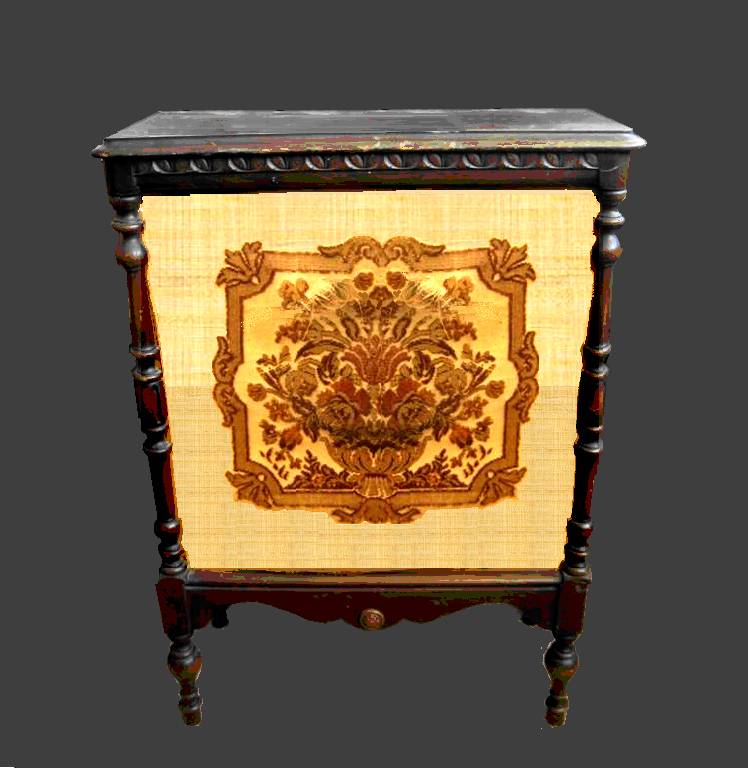

Aqui vemos o gabinete 106 que está também descrito na propaganda do “National Geographic Magazine” de 1928 logo abaixo.

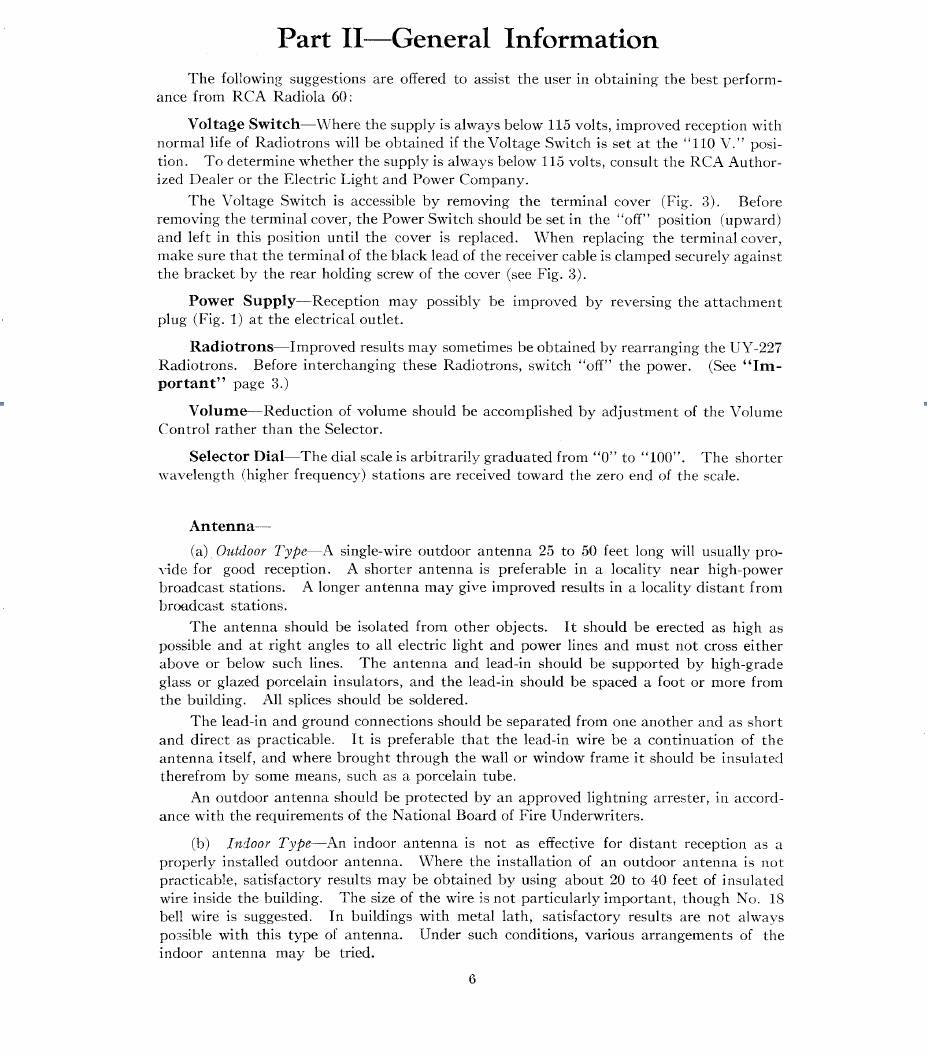

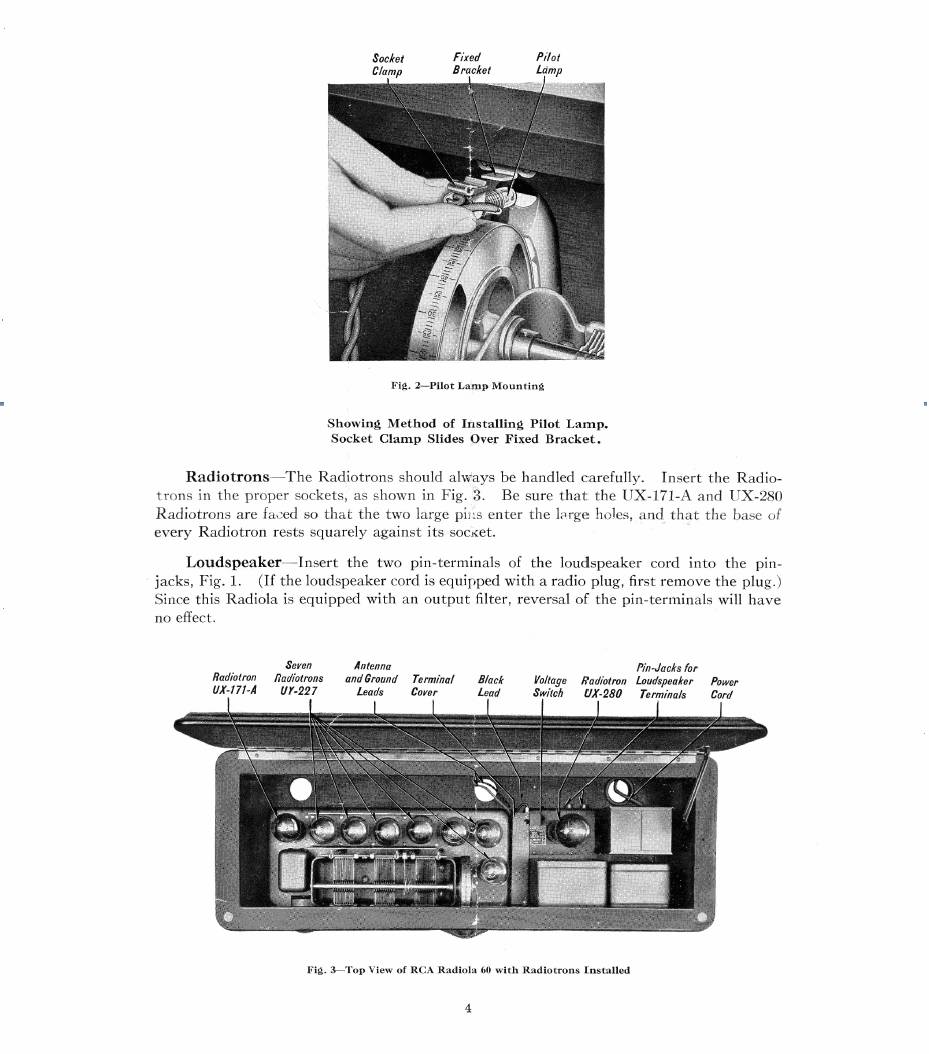

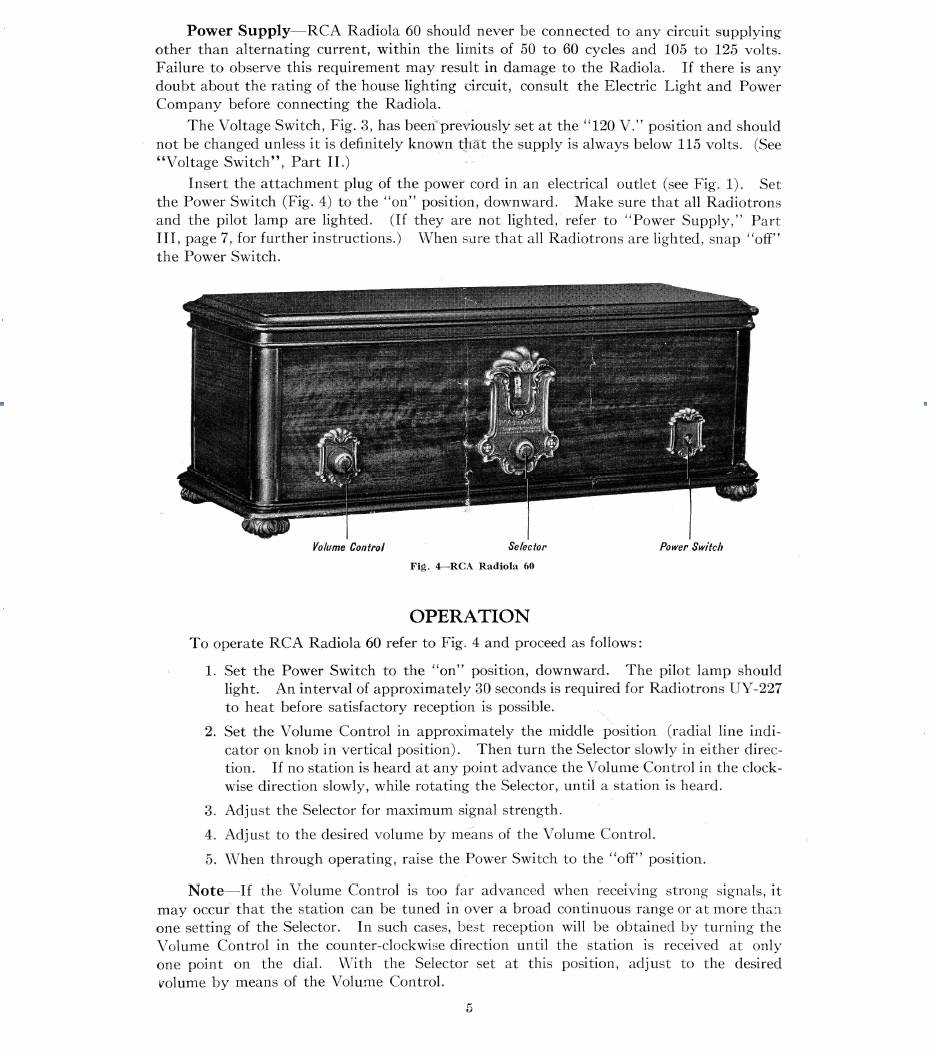

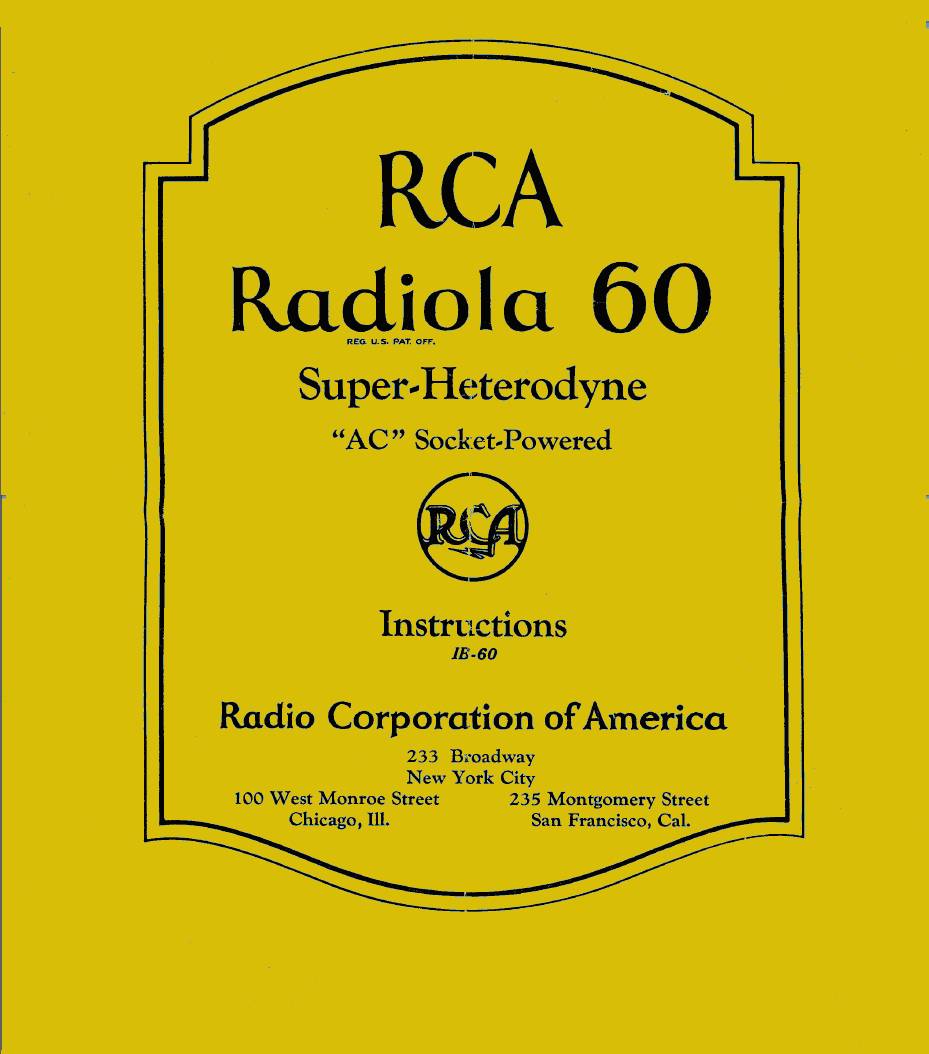

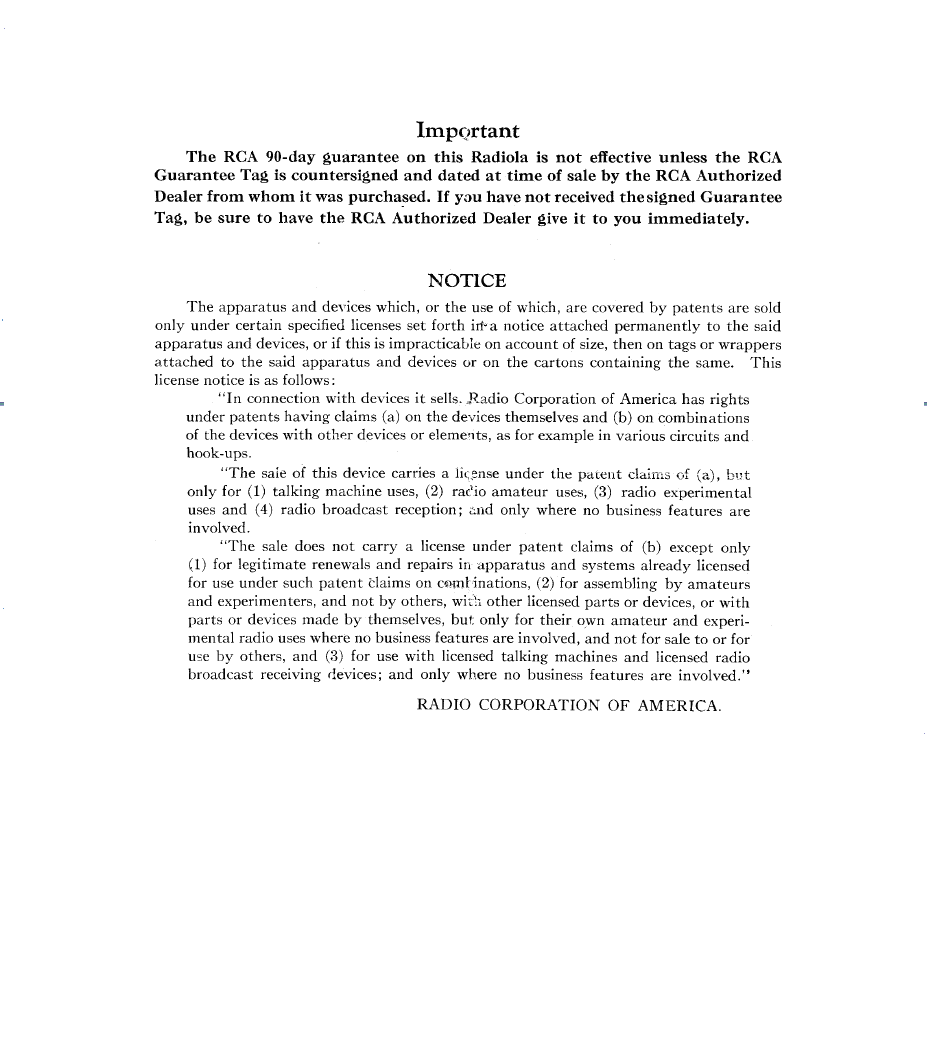

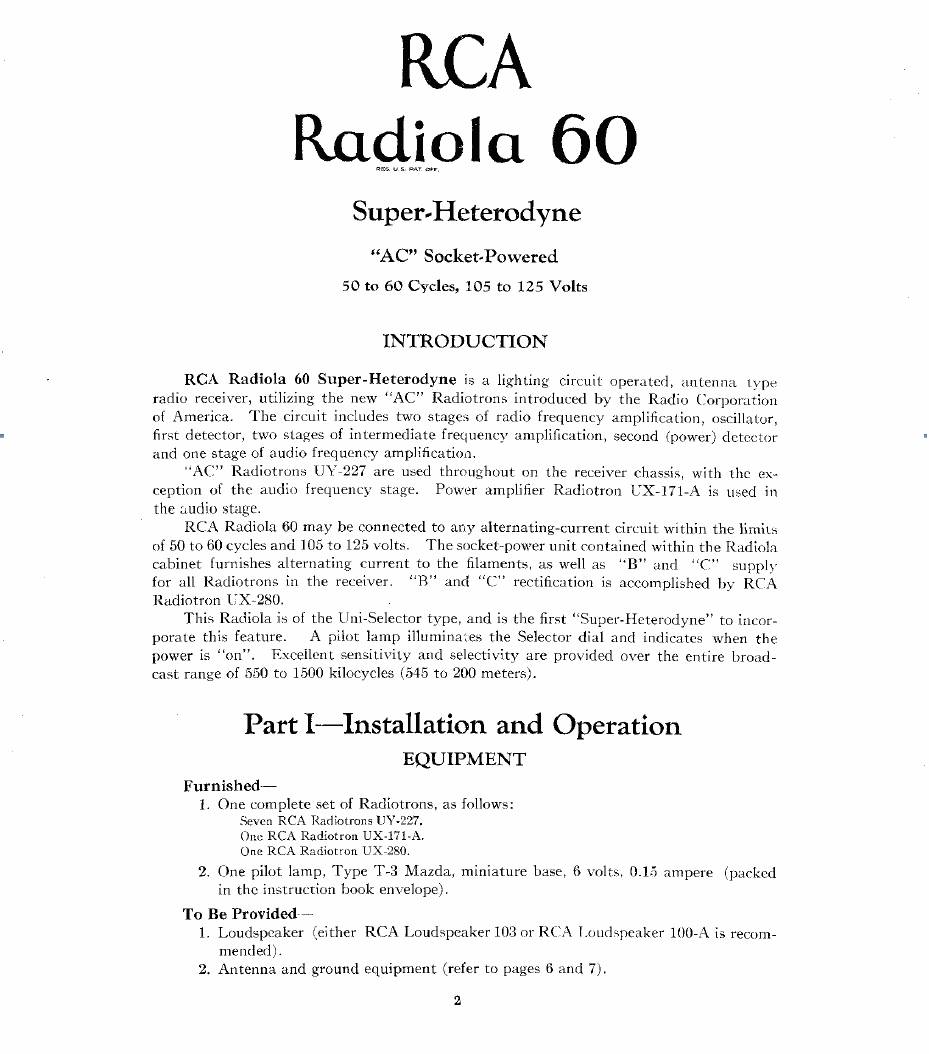

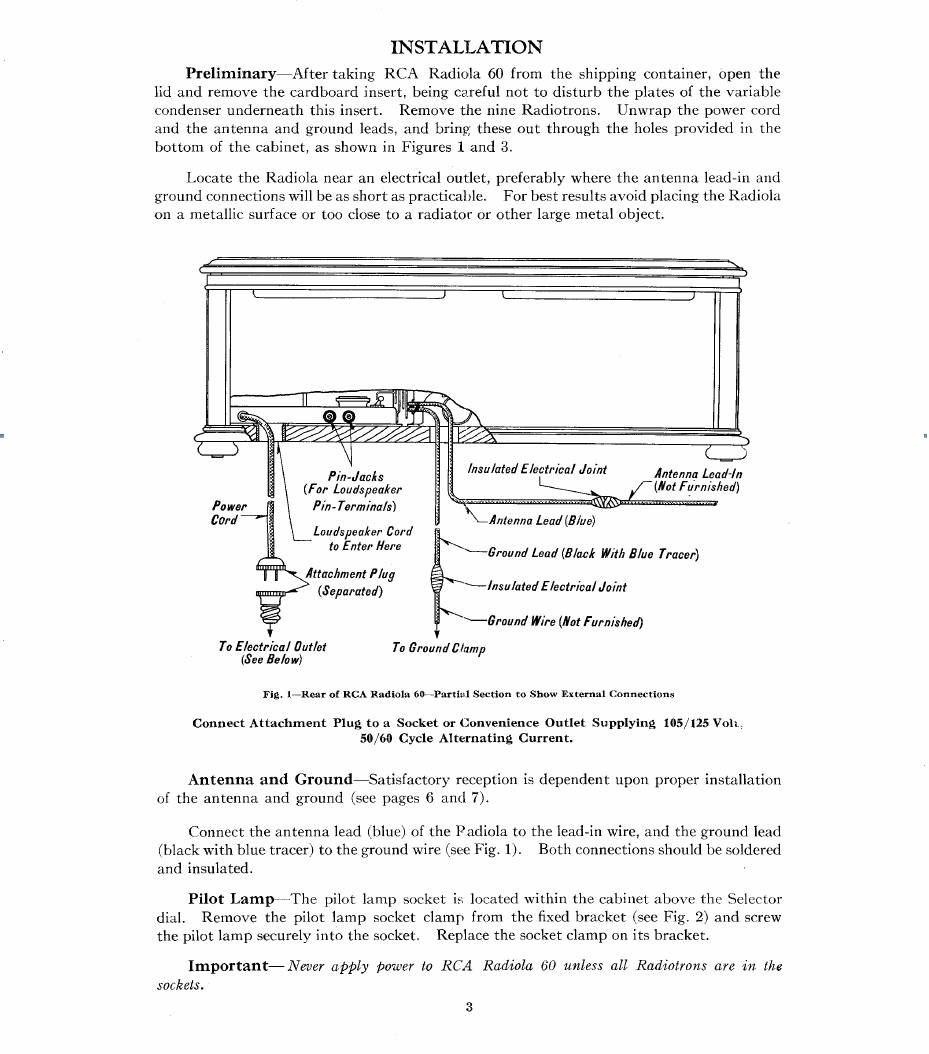

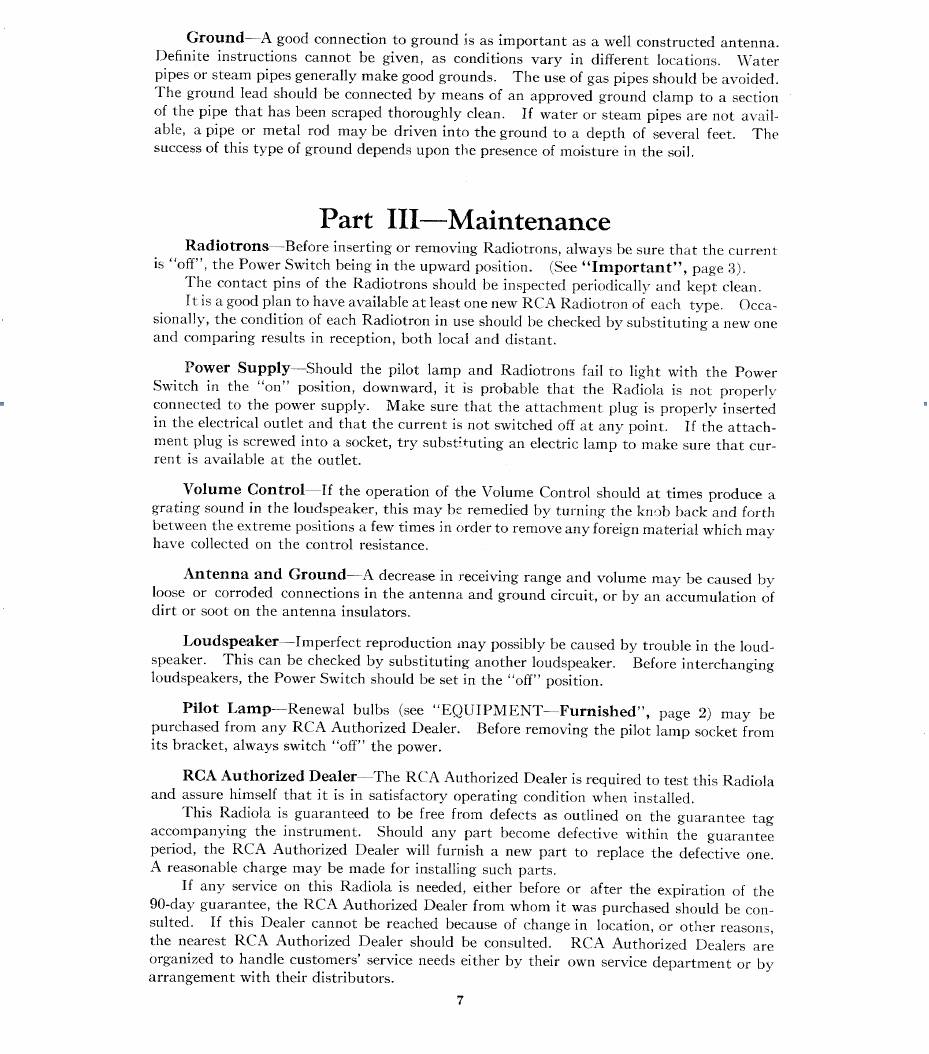

Manual do Usuário e circuito elétrico do receptor.
