Theremin Trivia

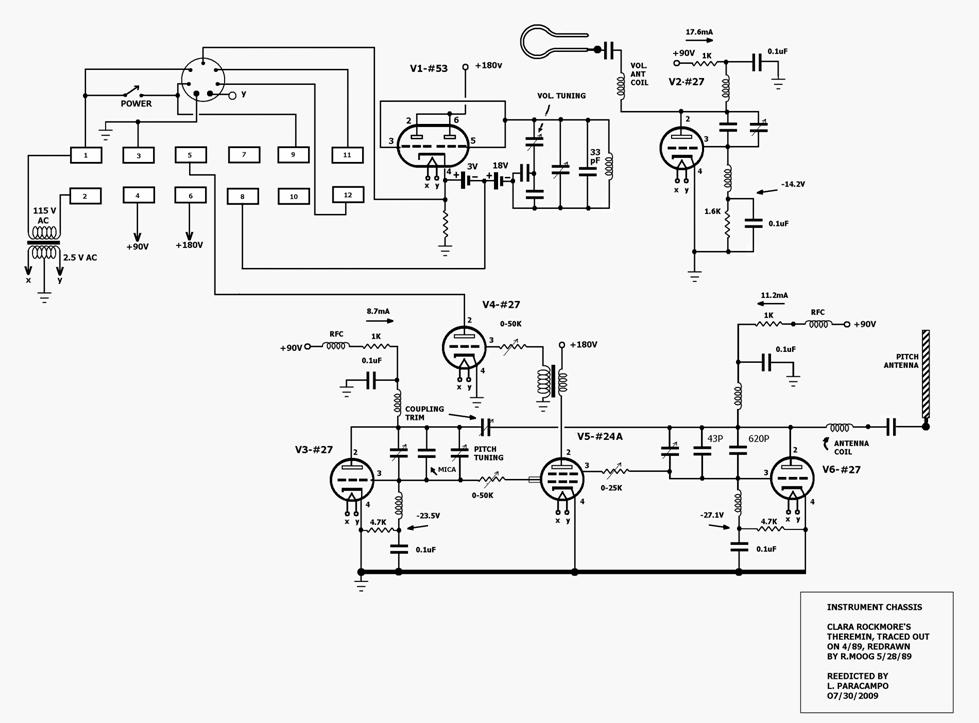

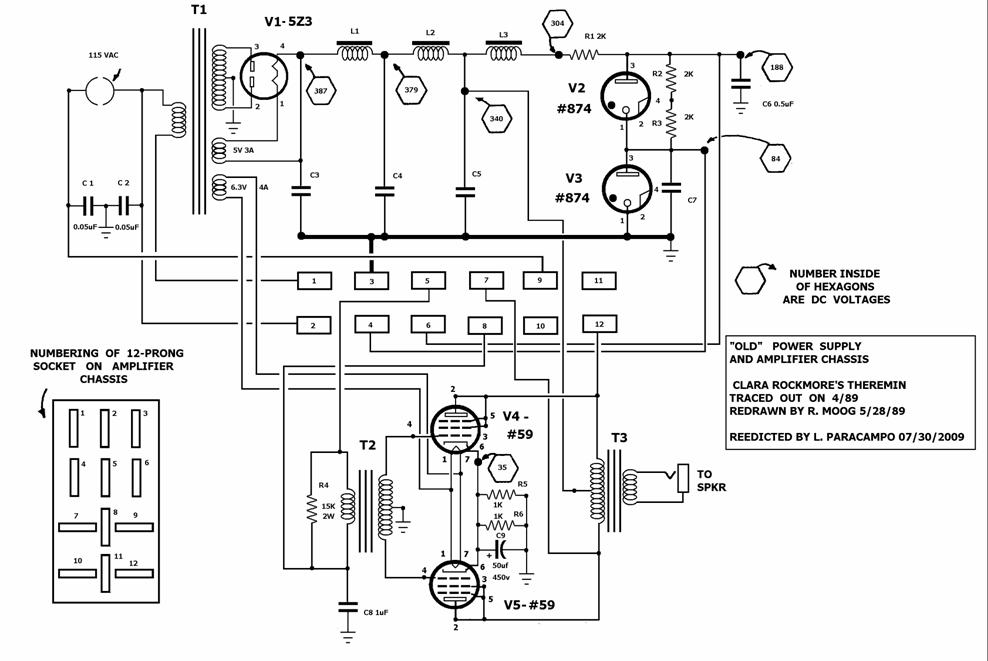

Leon Theremin, como sabemos, teve alguma influência na introdução da televisão nos Estados Unidos e certamente na Rússia como veremos a seguir. Construiu também um modelo único e histórico especialmente para Clara Rockmore em 1930 para suas apresentações. Este aparelho foi bater nas mãos de Robert Moog importante papa dos theremins quando ainda Clara Rockmore estava viva, em 1989. Consciente de sua importância, Moog levantou o circuito deste aparêlho único. Eis que aqui o transcrevemos.   O novo aparelho diferenciava algo dos modelos da RCA produzidos. Abaixo apresentamos o circuito do aparelho por ele montado. Na primeira pàgina apresentamos a fonte com amplificador de áudio e na segunda o gerador com controle de volume.

Retificadora 5Z3 quatro pinos – idêntica à 5U4 com exceção da base.

Reguladora de tensão 874 quatro pinos – idêntica à VR-90/0B3 com exceção da base. 90V de regulação.

Saída push-pull com driver #59 sete pinos – curvas semelhantes à 6F6, porém com maior dissipação. Usada como saída horizontal de antigos televisores.

Duplo triodo #53 seis pinos – idêntica à 6N7.

Triodos #27 e tetrodo #24 já analisados no projeto theremin.

Nota: Em alguns capacitores e resistores não são fornecidos indicação de valor.

Clique aqui para ver em tamanho grande

Clique aqui para ver em tamanho grande

Pequena historia da televisão na Rússia.

Oficialmente as transmissões começaram em Moscou em 1936 com o sistema implantado pela RCA. No final dos anos 1920s os Soviéticos puseram dois milhões de dólares na época para implantação sistema. Para os Americanos isto significava uma redenção, pois a América e o resto do mundo estavam mergulhados na grande recessão econômica dos anos 1930, e muitos partiram para fazer dinheiro na União Soviética. Mas a história da televisão na Rússia é bem mais antiga e data dos tempos pré-revolucionários. Grande parte dos intelectuais e dos empreendedores Russos saiu da União Soviética no intervalo da implantação do novo sistema Soviético.

Um dos grandes exemplos foi o da indústria aeronáutica com o famoso Igor Sikorsky que foi desenvolver sua empresa nos Estados Unidos após 1925. O Fundador da RCA era também um Russo emigrado, David Sarnoff e grande parte do staff da empresa era composta de russos emigrados.

A base dos televisores modernos foi idealizada e construída também nos EE UU por Vladimir Zvorkyn que também era da comunidade russa. Com base nestes dados e outros que trabalhavam na nova invenção, O Governo russo tentou uma reaproximação, tentando atrair estes especialistas. O envolvimento de Theremin na implantação da televisão comercial na Rússia e como proeminente personalidade, foi pelo fato de ter sido enviado pela URSS aos EEUU como uma espécie de Embaixador de Paz, para o desenvolvimento da cooperação. Nesta mesma época, a Ford montava uma unidade na área de Gorki iniciando a produção dos conhecidos automóveis GAZ.

A televisão na Rússia data, porém de experimentos do final do século XXIX e início do século XX incluindo nomes de Boris Grabonov e Viktor Popov. Ambos em cooperação com Piskunov desenvolveram em 1911 a primeira válvula iconoscópica totalmente eletrônica precursora dos vidicons e dos modernos mosaicos de chips. Baseados no interessante princípio fotoelétrico descoberto por Alexandre Edmond Becquerel em 1839.

Vladimir Zworykin baseou seus procedimentos na teoria de Paul Nipkow  que sugeriu em 1884 o princípio de varredura (scanning process)  onde a tomada de luz da cena era obtida através de um dinodo fotomultiplicador  inventado e desenvolvido por outro russo de nascimento Leonid A. Kubetsky, nos anos 1920s com apenas 28 anos de idade, e trabalhando na empresa GE.

Fato é que Boris Pavlovich Grabovski e seus companheiros criaram o primeiro sistema de transmissão e recepção de imagens fixas e móveis num equipamento totalmente eletrônico com deflexão eletrostática, eliminando a varredura mecânica dos televisores de então, o aparelho foi por eles denominado de “telefoto”. Lembram-se das “telefoto UPI”? A patente foi outorgada em 30 de julho de 1928, na URSS por este cidadão de Tashkent no Uzbequistão.

O presidente da Associação Internacional de Radio e Imprensa, Sr. Asberg  escreveu na revista francesa “Television” que o primeiro sistema valvulado de receptor, incluindo o tubo de imagem (cinescópio) foi proposto em 1925 pelo mesmo Grabovsi em Tashkent.

Este televisor de tela plana!  esteve preservado no Museu das Comunicações em São Petersburgo. Hoje está no Museu das Conquistas Científicas na cidade de Tashkent sua origem natural.

De acordo com um artigo no Boletim do British Vintage Wireless Society Bulletin, a televisão foi usada para ajudar na defesa aérea de Leningrado (hoje São Petersburgo), em 1941. O Radar estava sendo inventado, mas a Rússia ainda não o possuía, Os russos já possuíam, porém um bom estudo sobre televisão. Desenvolveram um sistema de detecção de rádio chamado “REDUT” (nome em russo para designar fortalezas móveis, estratégia de guerra usada na Europa já em tempos medievais. Em português, REDUTO) que com câmaras de infravermelho poderiam localizar aeronaves a uma distância de 100 quilômetros, inclusive à noite, e sua localização era exibida sobre uma tela eletrônica tipo cinescópio. A television âmera was located above the screen, the the picture was transmitted to receivers located around Leningrad at anti aircraft sites. Uma câmara de televisão visualizava a imagem da tela, e a retransmitia para vários receptores estrategicamente localizados nos arredores de Leningrado que eram bases antiaéreas dissimuladas. Com este sistema, os russos quase dizimaram na primeira tentativa a poderosa esquadrilha alemã com quase 400 aviões com a missão de “varrer do mapa” em bombardeio a cidade sitiada de Leningrado.The article also claims that the system used the same frequency as an experimental London station used to transmit TV programs to hospitals, and that the receivers in Leningrad received pictures from that transmitter. O artigo também sustenta que o sistema por um mero acaso utilizava a mesma freqüência de uma estação experimental Londres utilizada para transmitir programas televisivos para hospitais, e que os receptores de defesa em Leningrado recebeu imagens daquele transmissor.

Imagens:

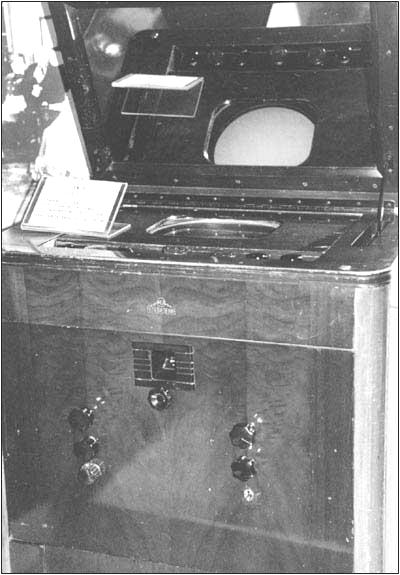

Imagem da primeira série de televisores RCA enviados à Rússia

Museu Politécnico de Moscou.

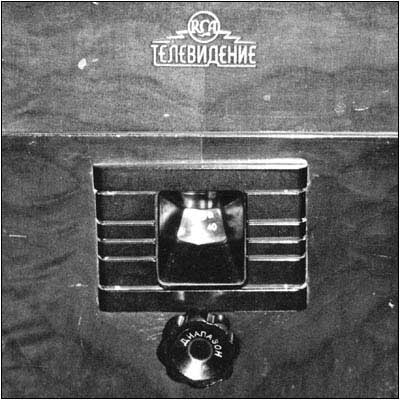

Detalhe do logotipo RCA “Televidenie” e “Diapazon” na sintonia.

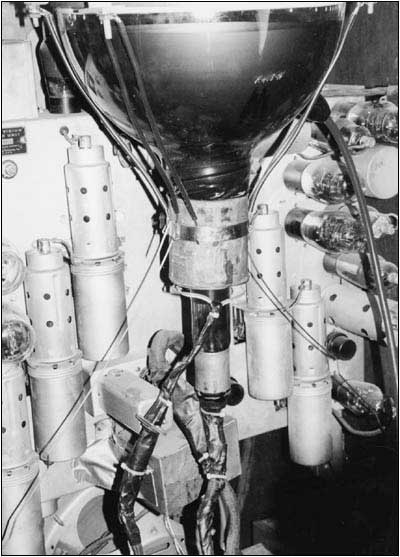

Vista interior do mesmo aparelho RR-359

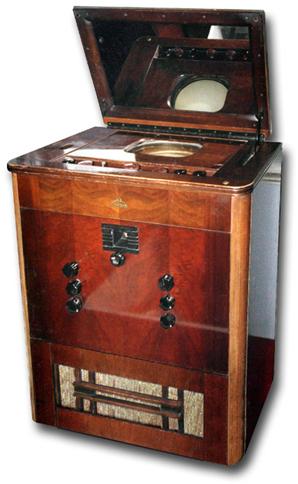

Televisor Soviético TK-1 fabricado na Kozitskogo Radio Plant de Leningrad em 1938.

Utilizava componentes do RCA RR-359

 Todas as imagens do Museu Politécnico de Moscou.
