Cobramatic
No final dos Anos 40 surgiu um novo tipo de fono-captor Era o Zenith Cobra Radionic que utilizava um novo conceito entre os pick-ups magnéticos e de cristal de então. O sistema em principio revolucionário, dada sua alta qualidade e características desejáveis tais como insensibilidade à captação de zumbido, pouca ou nenhuma resposta ao rumble, forte resposta aos graves,
baixíssimo peso baixo peso de trilhagem necessário, elevada saída e alta compliância , além de grande durabilidade e fácil substituição, pré dispuseram o público à alta fidelidade que estava por surgir comercialmente, Infelizmente suas limitações foram mais fortes e a mesma caiu em desuso. Porém suas bases serviram para a introdução da nova geração de cápsulas, a
cápsula de bobina móvel.
A unidade Cobra é baseada no princípio das correntes Eddy (parasitas) também conhecidas como correntes de Foucauldt. Estas foram descobertas por François Arago em 1824, O mesmo que anunciou a fotografia de Daguerre em 1839. O fenômeno ocorre quando um campo magnético alternado é modificado em seu meio, no caso a lâmina vibrátil. O princípio foi inicialmente utilizado de forma comercial em sensores de proximidade produzidos pela General Electric em 1930. O Zenith Cobra Radionic utilizou o mesmo princípio para produzir som de alta qualidade.

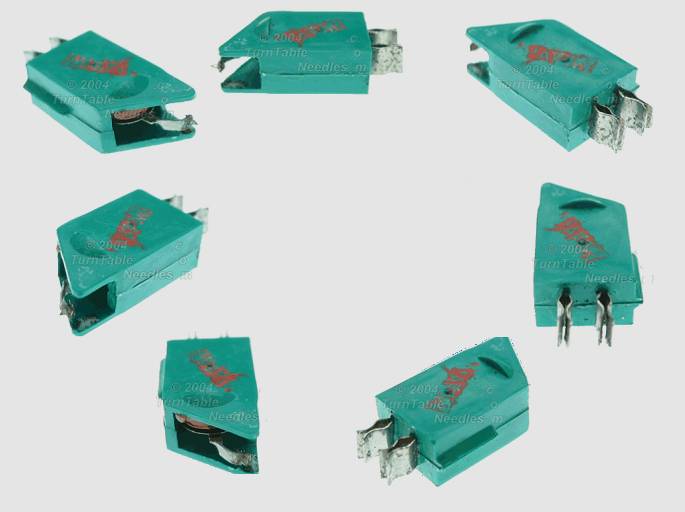

Seven views of the original Zenith Radionic Cobra Cartidge.

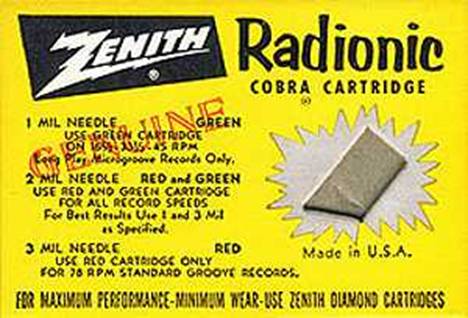

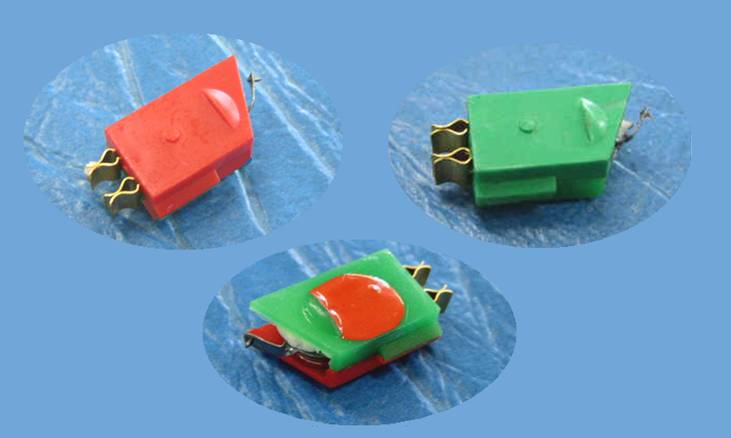

These needles were available in three variations:
3 mil diamond (or sappire) tip for playing original 78's.
Known as the original Red 97-3
2 mil diamond (or sappire) tip to play original and/or reproduction 78's intermix or with 78/45 intermix.
Known as Replaces the original Red & Green 97-2
.7 mil diamond (or sappire) tip for playing mono or stereo 45's.
Known as Replaces the original Green 97-1

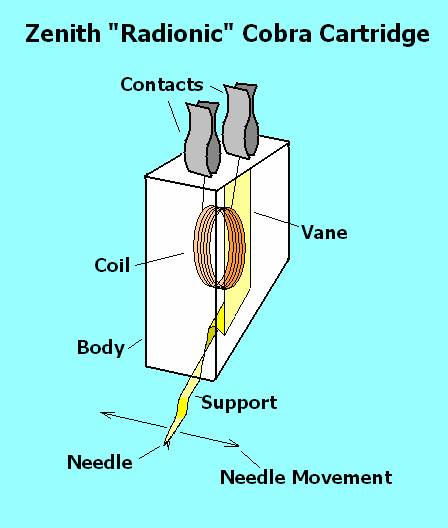

Visão raios X no interior da cápsula. Só é permitido o movimento lateral.
Este procedimento evita o “rumble”, mas limita o uso apenas aos discos monofônicos.
A vibração da lâmina próxima à bobina, altera sua impedância, modulando em amplitude o oscilador
composto de meia secção da 7F7 e o retardador de fase capacitivo indutivo do circuito que veremos a seguir.

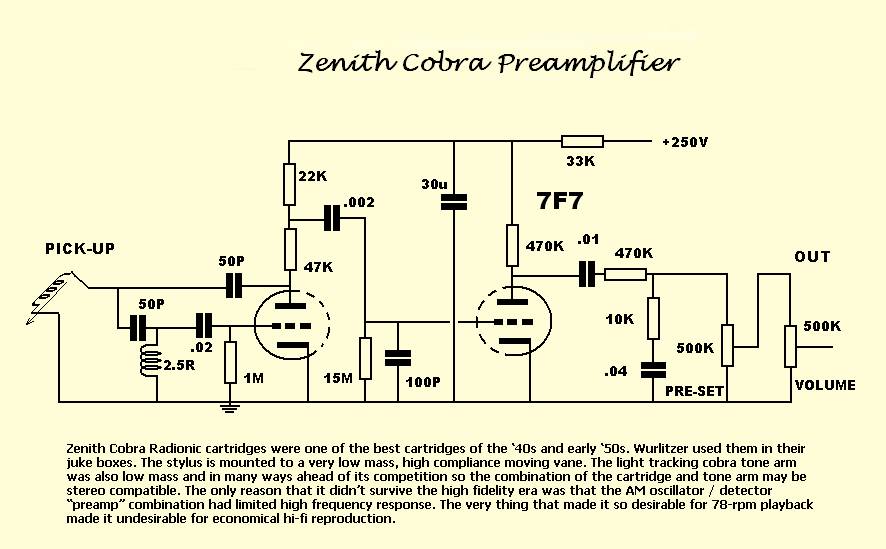

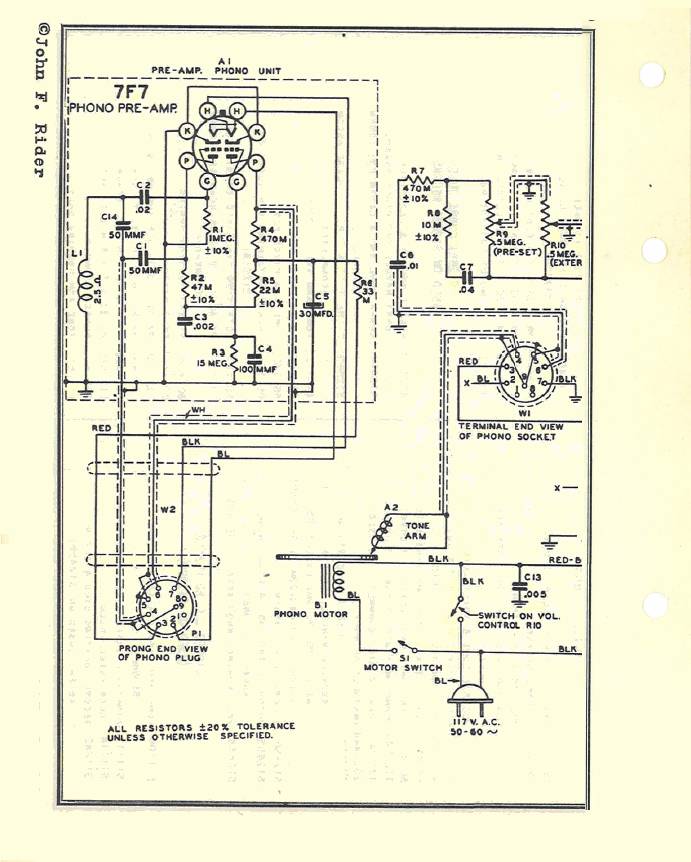

Circuito original de fábrica do pré-amplificador Cobra.
No mesmo circuito desenhado para maior clareza; vemos nitidamente o oscilador por desvio de fase.
Este é composto da primeira metade da 7F7, o capacitor de 50p ligado ao anodo da mesma, o Pick-up com impedância variável, o segundo capacitor de 50p ligado à bobina de 2.5R, o capacitor de .02 e o resistor de polarização de grade de 1M.
A variação de impedância produzida na bobina da cápsula pela lâmina unida ao braço da agulha de leitura, é causada pela
conhecida como variação das correntes parasitas. A alta freqüência que passa a variar em intensidade é amortecida pelo resistor de 47K ligado ao anodo da 1ª parte da 7F7 e é finalmente eliminada pelo capacitor de 100p ligado à grade da 2ª parte da 7F7, restando apenas o envelope de áudio cujo nível final é ajustado no potenciômetro de 500K pré-set que equaliza a saída ao mesmo nível de áudio do rádio do conjunto.
O sistema foi considerado o melhor para leitura de discos mono em 78,33 e 45, não apenas devido a alta compliância e clareza de reprodução, como também pelo pouco desgaste que proporciona aos discos, todavia não se presta para leitura em estereofonia por não responder aos movimentos 45/45 das gravações em estéreo. A freqüência de oscilação também relativamente baixa,(em torno dos 25kHz) também limita a resposta em alta freqüência aos 4000Hz, o que é ótimo nos discos de 78 e nas primitivas gravações LP e nos populares compactos 33 e 45 (que já não possuem o espectro alto) eliminando totalmente o chiado, mas também limitando a audição em Alta Fidelidade. Foram estas cápsulas usadas nos Würlizer de moedas com 2A3 na saída que muito impressionou a juventude dos anos finais 40 todos os anos 50 e início dos anos 60 causando o resurgimento dos amplificadores com a famosa válvula nos anos atuais.
Anúncio na revista Life de 28 de Agosto de 1950.

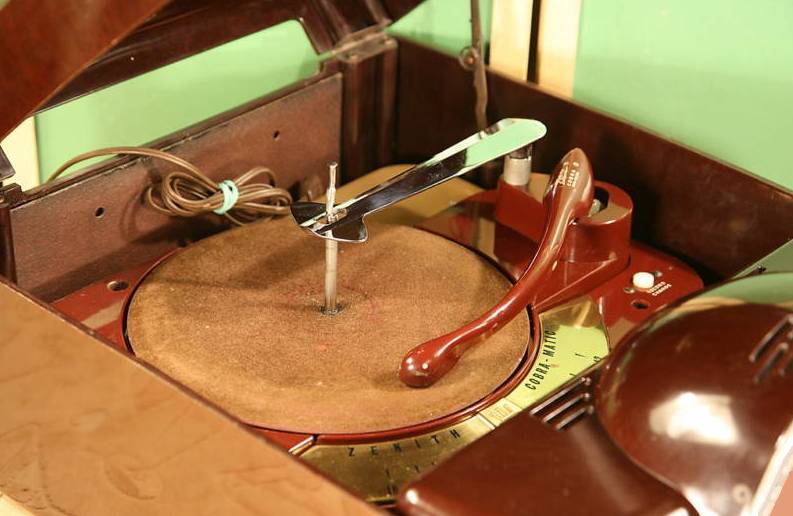

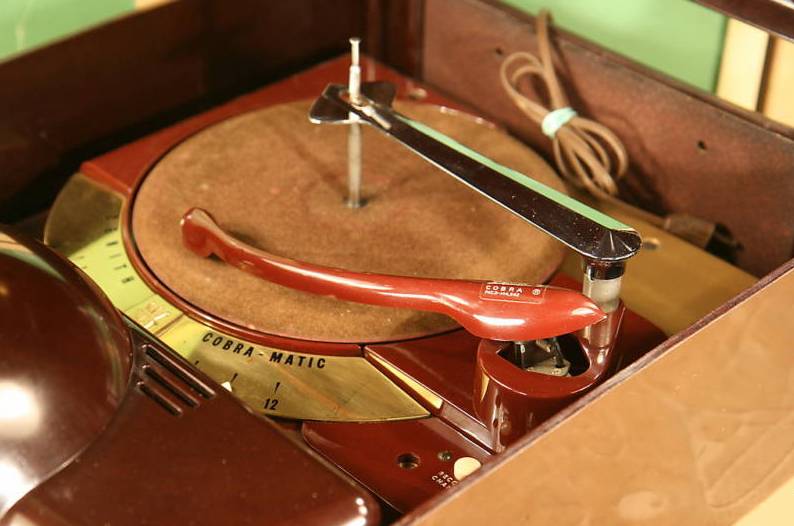

Duas vistas do mesmo toca-discos com capsula “Cobra”.
1950 Zenith logo.

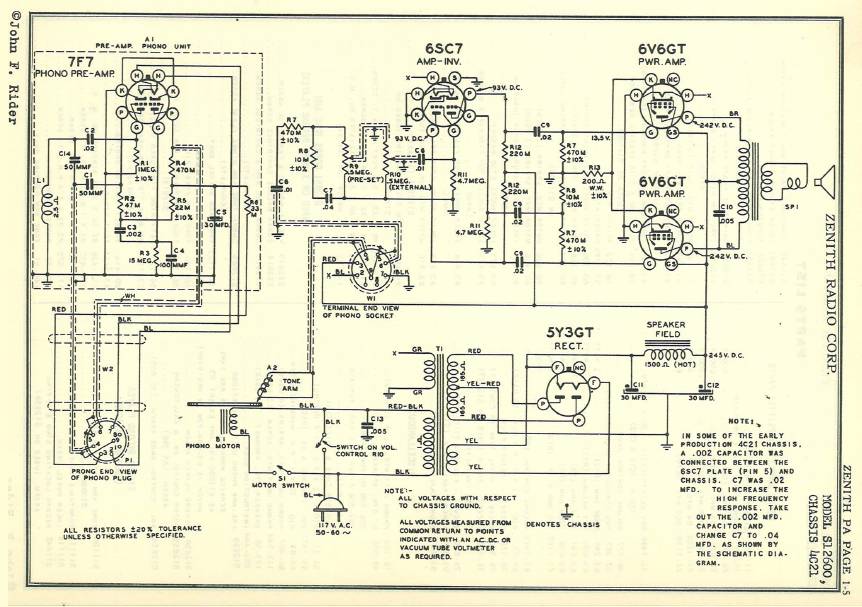

Diagama completo do reprodutor Cobramatic de 1950.

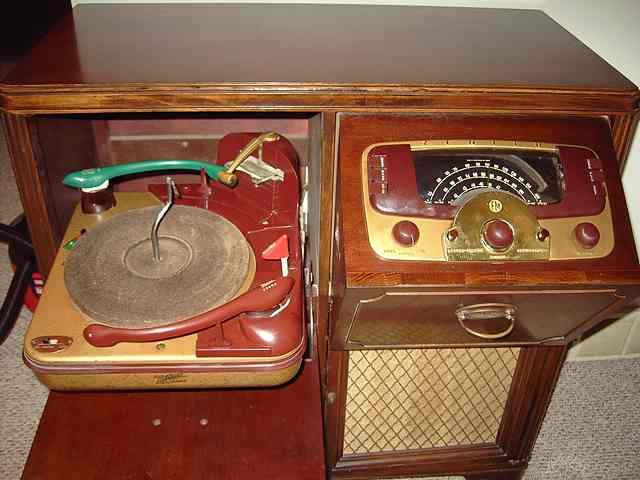

Abaixo primeira série Cobramatic automático completo com radio AM/FM com dois braços Verde 78/ Grená LP lançado em 1946.

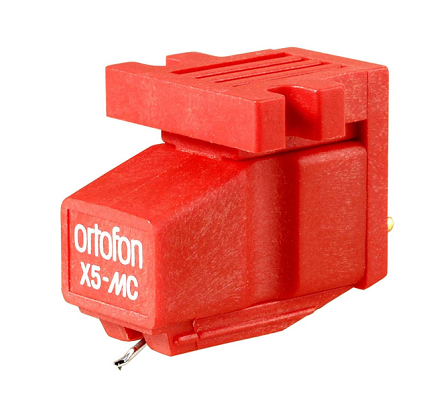

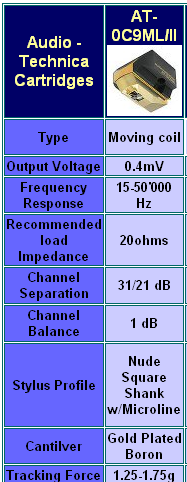

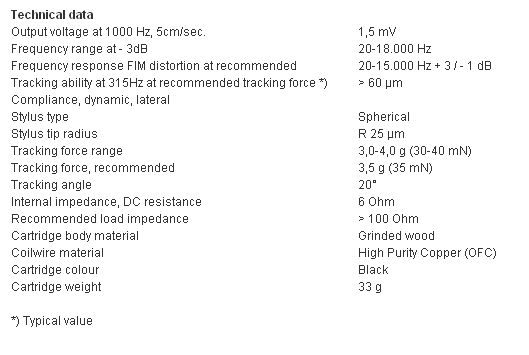

Em nossos dias as melhores cápsulas de reprodução são as de bobina móvel. Originalmente concebidas por Robert Gudmandsen e fabricadas pela Ortofon da Suécia possuem linearidade e todas as demais características faltantes nas cápsulas da Cobra.
Nos desenhos abaixo mostramos detalhes de sua construção, lembrando que hoje estas cápsulas que possuem características elétricas muito similares á concepção original Cobra são utilizadas com acoplamento a transformador que deve ser blindado e posicionado corretamente para que seja evitada a captação de zumbido.
O grande mérito das cápsulas Cobra é a insensibilidade ao ruído, devido ao circuito de alta freqüência que a mesma modula. A outra face da moeda também favorável é a extensão de resposta às baixas freqüências sem necessidade de equalização especial. Toda esta vantagem também esta associada ao elevado sinal obtido pelo arranjo de circuito.
Sugestão:
Usar um pré-amplificador operando por oscilador de amplitude modulada.

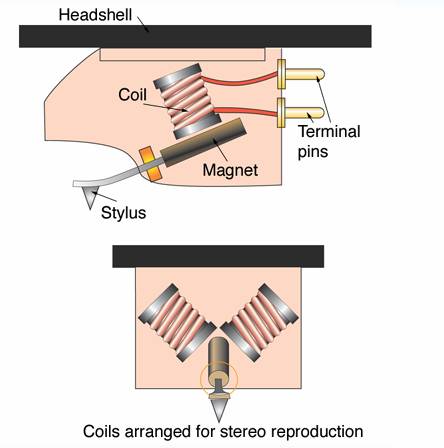

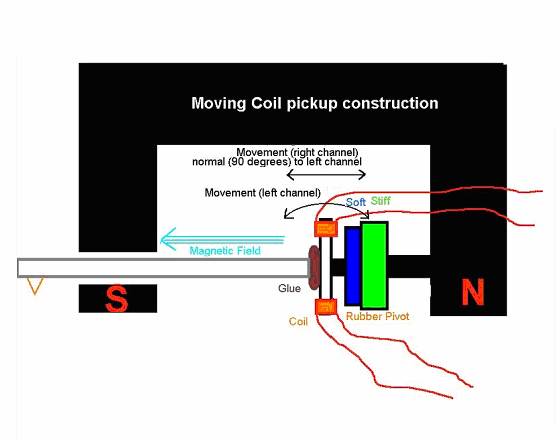

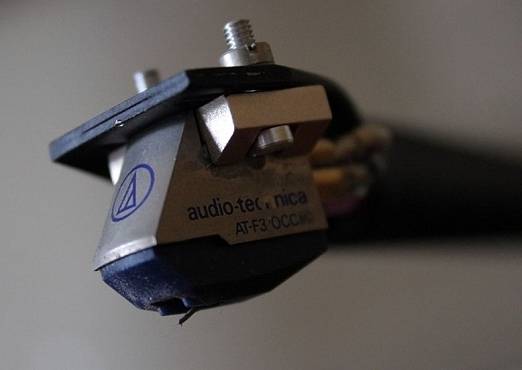

Os desenhos abaixo mostram a construção típica dos pick-ups de bobina móvel:

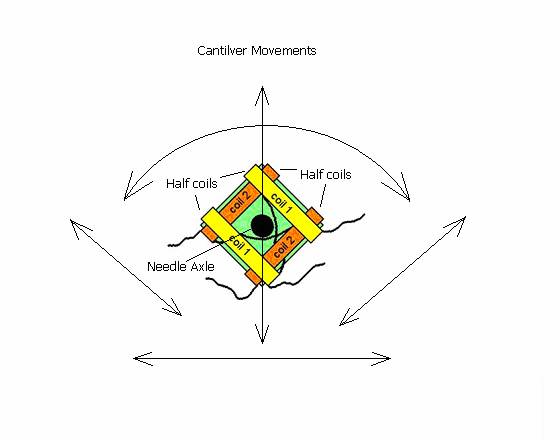

Moving Micro Cross (MMC) cartridges
The MMC design was invented and patented by Bang & Olufsen
Como vemos, a cápsula de bobina móvel é a mais adequada à todos os tipos de reprodução incluindo a quadrifonia.
