Outros Modelos com base

Mullard

Um projeto de extrema simplicidade e baixo custo nos é apresentado por Fank Hughes, rádio amador australiano. Seu custo reduzido se baseia no emprego de válvulas excelentes e de baixo custo utilizadas em televisores da época do preto e branco, que são encontradas com facilidade.

Em sua descrição diz ele que manteve os valores básicos do amplificador LEAK TL12 Plus (derivado do Mullard 5-10). Substituiu a EF86 pela super comum 6AU6, colocou uma mais comum 12AX7 no lugar da 12AT7 original, mantendo os valores de resistores e capacitores e adaptou a etapa de saída com as conhecidas e largamente usadas EL36/6CM5 que são os melhores tipos da família 6DQ6, 6CU6 etc. usadas na deflexão horizontal de televisores 110/114º. A fonte é constituída de um simples transformador de isolação com o enrolamento extra de 6.3V. a retificação é feita com diodos em dobrador de tensão. Também da mesma forma se obtém a tensão negativa para polarização da etapa de saída, auxiliado por um Zener estabilizador. A 0C3 estabiliza a tensão da entrada garantindo menos ruído de fundo pelas flutuações de rede. Nada mais simples. O transformador de saída de 8000 Ohms de impedância é o mesmo empregado em 6V6/ e EL84 mas temos que arranjar um que dissipe 17 W o que é encontrável nos de mais alta qualidade.

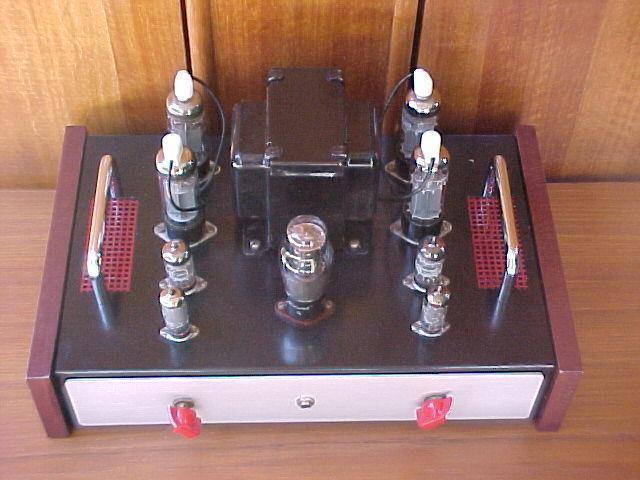

As tensões de operação estão no diagrama e o produto montado pode ser visualizado na figura seguinte.

O circuito foi utilizado por um sem número de fabricantes incluindo os famosos Marantz.

Não há o que sair errado. Conjugação de alta qualidade com preço mínimo.

A inspiração veio claramente do circuito apresentado na lista Amperex  com válvulas de saída EL 86.

Veja:

http://www.novacon.com.br/audiolabsta7b.htm

Componentes

(para um canal)

TRANSFORMADORES:

Saída: 8000r x 8r

Força: Rede local x110V 2 A

+ 6.3V X 8 A

A título comparativo apresentamos o circito do LEAK TL 12 Plus.

Micromega

Um mini pré-amplificador estereofônico moderno e eficiente de extrema facilidade de montagem para amplificadores de qualidade. Apenas uma válvula por canal.

Par ideal para o amplificador acima.

Sobre o inversor melhorado de Radford

Veja diagrama em:

“Reference Amplifiers”

http://www.novacon.com.br/audiorefamp.htm

O inversor de Fase MA 15

Redução do efeito Miller

Aumento de ganho

Ampliação de resposta espectral.
