“Non Plus Ultra”

IV

Etapas de saída assimétrica

SEPP

Apesar de termos iniciado o capítulo com o enfoque em SRPP apresentamos no segmento anterior etapas simples acopladas a transformador que fizeram sucesso em sua época e seguem sendo de alta qualidade nos dias de hoje. Desta seleção saíram as unidade SE de nosso projeto NON PLUS ULTRA.

Apesar de termos nos fixado no projeto de Petersos & Sinclair, as experiências que tive com o circuito de  J R de Miranda foram muito convincentes. Desta forma apresento minhas modificações no referido circuito para maior confiabilidade sem perda auditiva quanto aos resultados.

Vamos iniciar com as modificações no SRPP de J R de Miranda, incluindo válvulas alternativas e indicando impedâncias de transformadores utilizáveis nos diversos circuitos. Estes transformadores não exigem cuidados especiais, recomenda-se apenas carretel dividido para melhor desempenho.

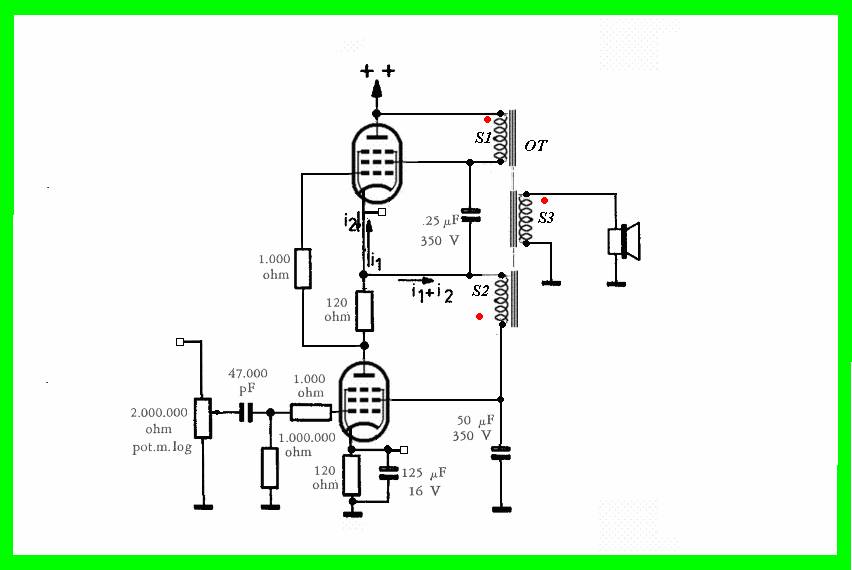

Continuamos com uma curiosidade – Um circuito híbrido SRPP com duas saídas diferenciadas uma com 4 Ohms e outra com 900 Ohms de A. V Maximov.

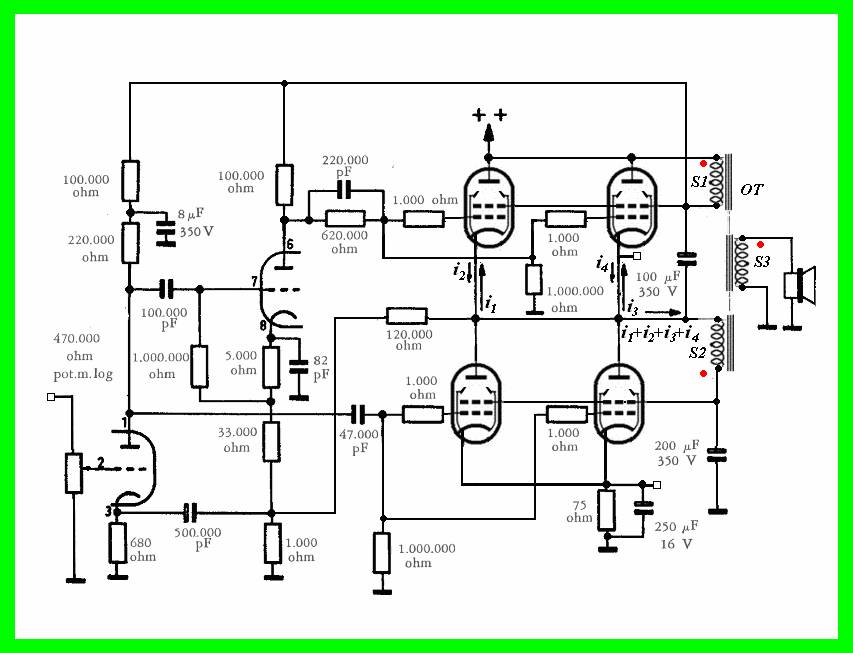

E finalizamos com outra curiosidade Um amplificador com dois transformadores de saída que minimiza as distorções através de uma interessante forma de introduzir realimentação –Positiva e Negativa- A primeira produz resistência negativa no secundário do (s) transformador (es) domando a insurgência de picos nos falantes e melhorando em muito a qualidade  de áudio  destas unidades.

Etapas de saída assimétrica

Unidades de potência média

3W

****

SEPP Publicação Philips EL86 veja variante Sylvania http://www.novacon.com.br/audioel8682.htm

5W

*****

Variante Philips com pré-amplificadora ½ 12AX7

******

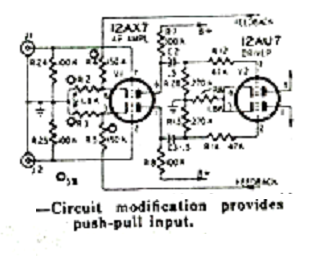

Variante Philips com pré-amplificadora e inversora de fase 12AX7

Os dois amplificadores apresentados são adaptações diretas dos PHILIPS HF308 e AG9015

A primeira com duas EL86 (ou adaptações)

A segunda com quatro EL86 (ou adaptações)

10W

Veja PHILIPS HF308 MONO-END apresentado em

http://www.novacon.com.br/audioel868.htm

20W

*****

Outras opções de válvulas:

Faixas de operação: Tensão de ++  entre 320 a 450 V de acordo com as válvulas utilizadas.

Máximo de 350V para as válvulas do Grupo 1; 400V pra o Grupo 2a e 450V para o Grupo 2b.

O Grupo 2c terá um limite de 380V mas fornecerá muito maior potência.

As impedâncias indicadas serão iguais a metade dos valores indicados quando válvulas trabalharem em paralelo.

xxxxxxxxxxxxx

Válvulas passiveis de serem usadas na configuração J, R. de Miranda

Dados para os transformadores de saída SEPP:

Para Zpp=5.0KW use 2X Zp=1250W

Para Zpp=8.0KW use 2X Zp=2000W

Para Zpp=6.6KW use 2X Zp=1650W

Para Zpp=4.3KW use 2X Zp=1075W

Para Zpp=3.1KW use 2X Zp=775W

Grupo1 (desenvolvidas para o projeto original)

Zpp=5.0KW

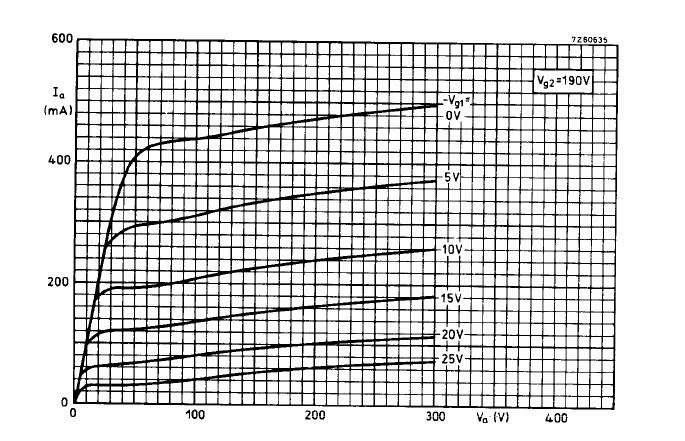

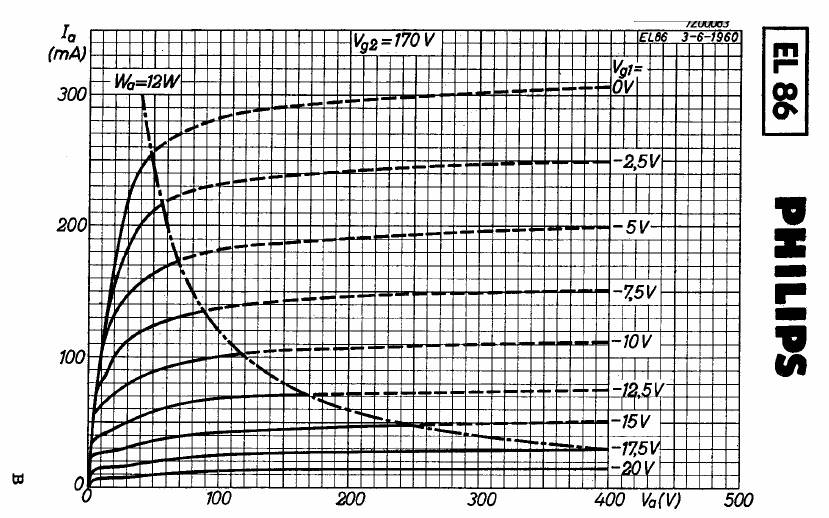

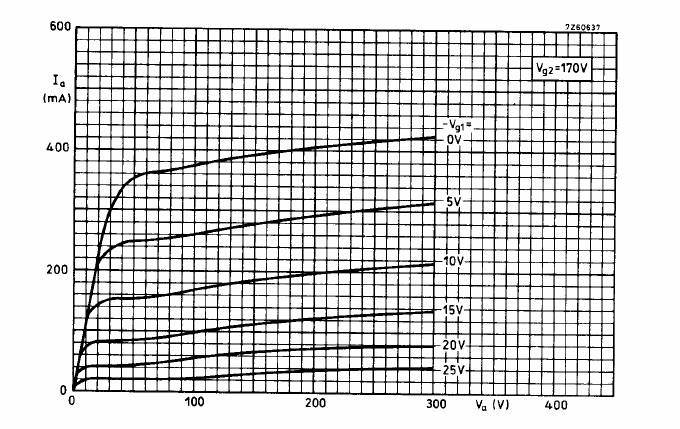

EL86

Transcondutância: 11ma/V

Polarização de grade: -12.5V

PL81

Transcondutância: 6.3ma/V

Polarização de grade: -24V

EL84 (Zpp=8KW)

Transcondutância: 11.3ma/V

Polarização de grade: -7.3V

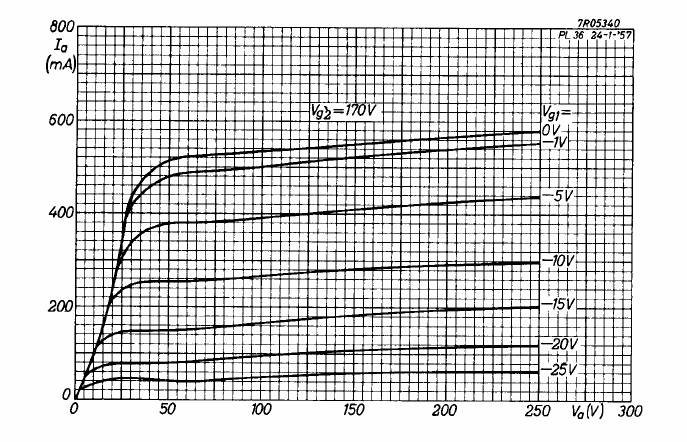

EL36

Transcondutância: 14ma/V

Polarização de grade: -8.2V

xxxxxxxxxx

Grupo 2 (sucedâneas do projeto original)

Sub grupo 2a

Para Zpp=6.6KW

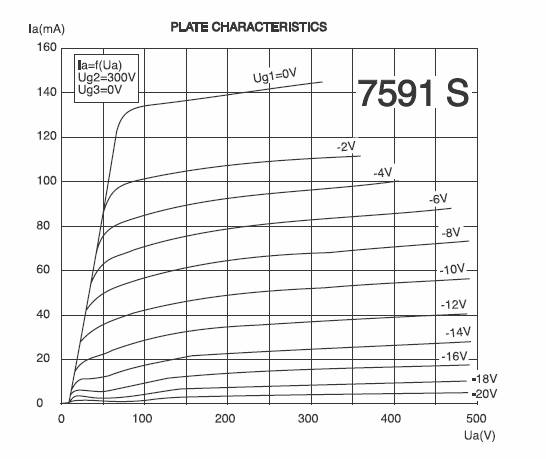

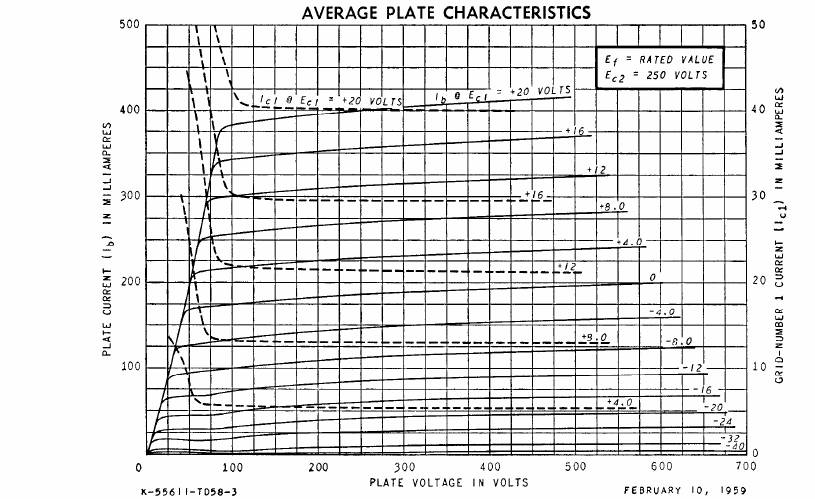

7591

Transcondutância: 10ma/V

Polarização de grade: -10V

6L6

Transcondutância: 6.6ma/V

Polarização de grade: -17.5V

7027

Transcondutância: 6.6ma/V

Polarização de grade: -17.5V

KT66

Transcondutância: 6ma/V

Polarização de grade: -15V

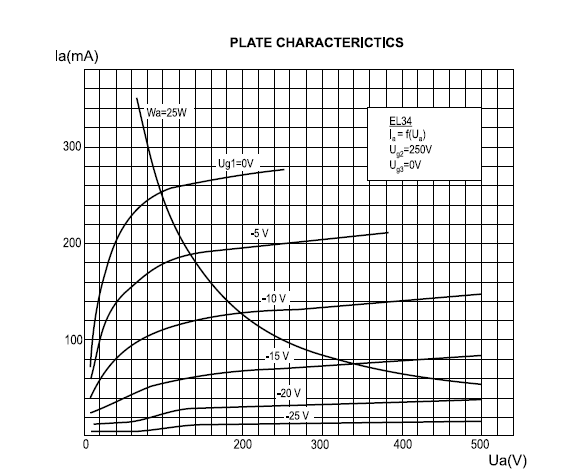

EL34

Transcondutância: 11ma/V

Polarização de grade: -13.5V

6CA7

Transcondutância: 9.5ma/V

Polarização de grade: -32V

KT77

Transcondutância: 10.5ma/V

Polarização de grade: -15V

Sub grupo 2b

Zpp=4.3KW

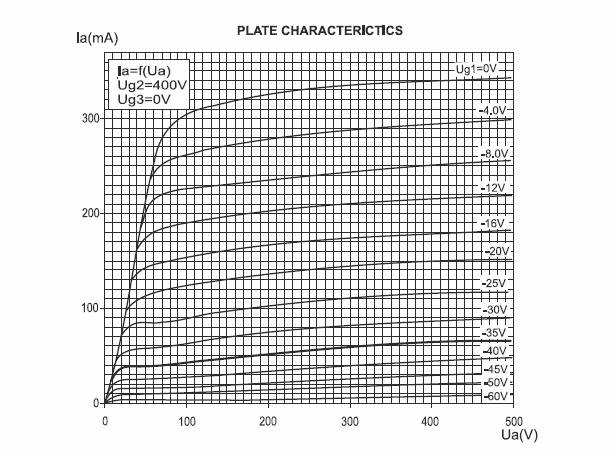

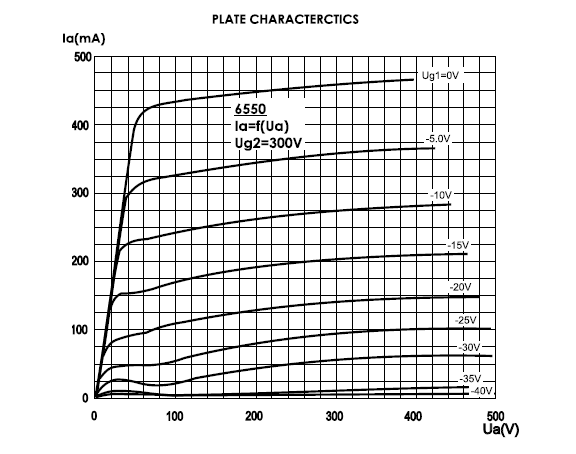

6550

Transcondutância: 11.8ma/V

Polarização de grade: -14V

KT88

Transcondutância: 11.5ma/V

Polarização de grade: -15V

Sub grupo 2c

Zpp=3.1KW

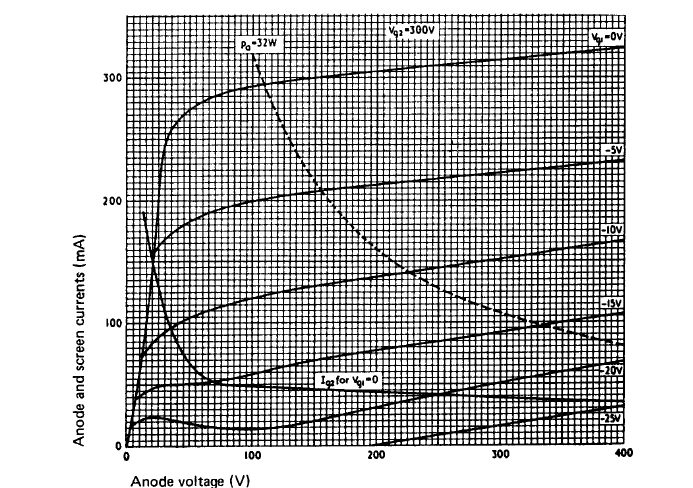

EL509

Transcondutância: 18ma/V

Polarização de grade: -30V

IV

Outros circuitos com etapas de saída assimétrica

Unidade de alta potência

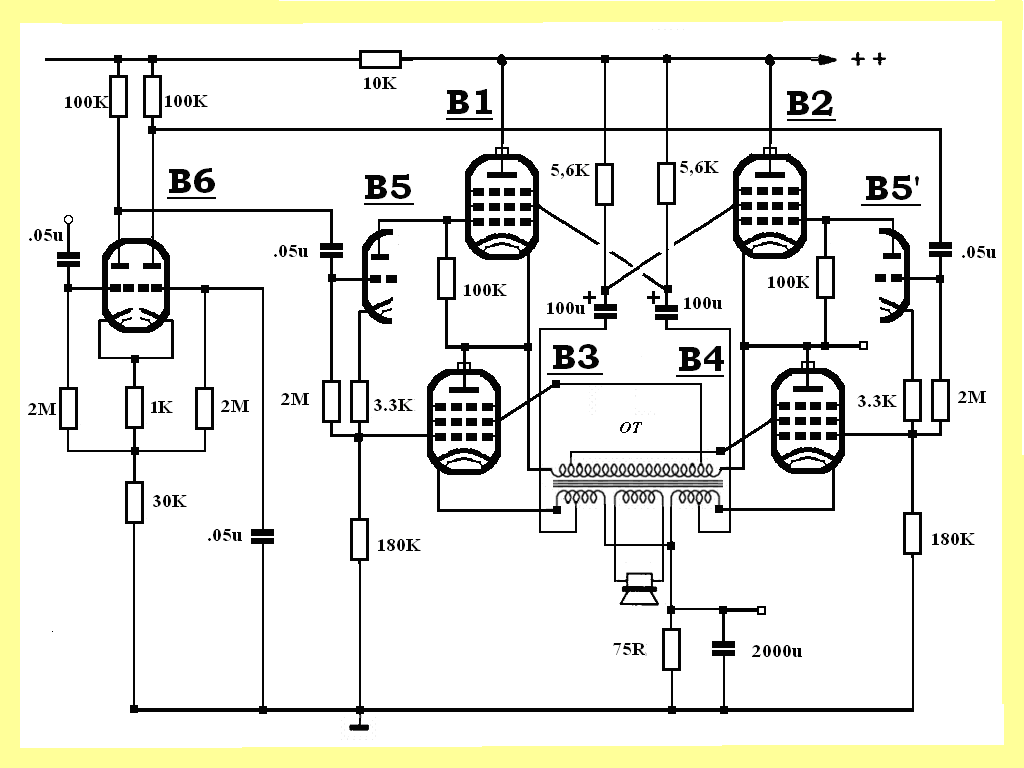

Amplificador de Alta Gama. G. Krilov

Série Tigers Eye

O amplificador de Krilov segue uma única topografia com uma única tensão de alimentação. Podem-se obtr diferentes níveis de potencia através da variação das válvulas de saída As impedâncias do transformador de saída também é constante.

Variam porem os níveis de potência dos trafos de saída e de alimentação.

*****

O amplificador poderá funcionar com quaisquer das válvulas descritas sem modificações de circuito.O circuito é um inusitado Ultra Linear em Ponte Cruzada.

Oferecendo variações de potência.

4 x EL 86 = 25W

4 x EL 36 = 50W

4 x EL 509 = 100W

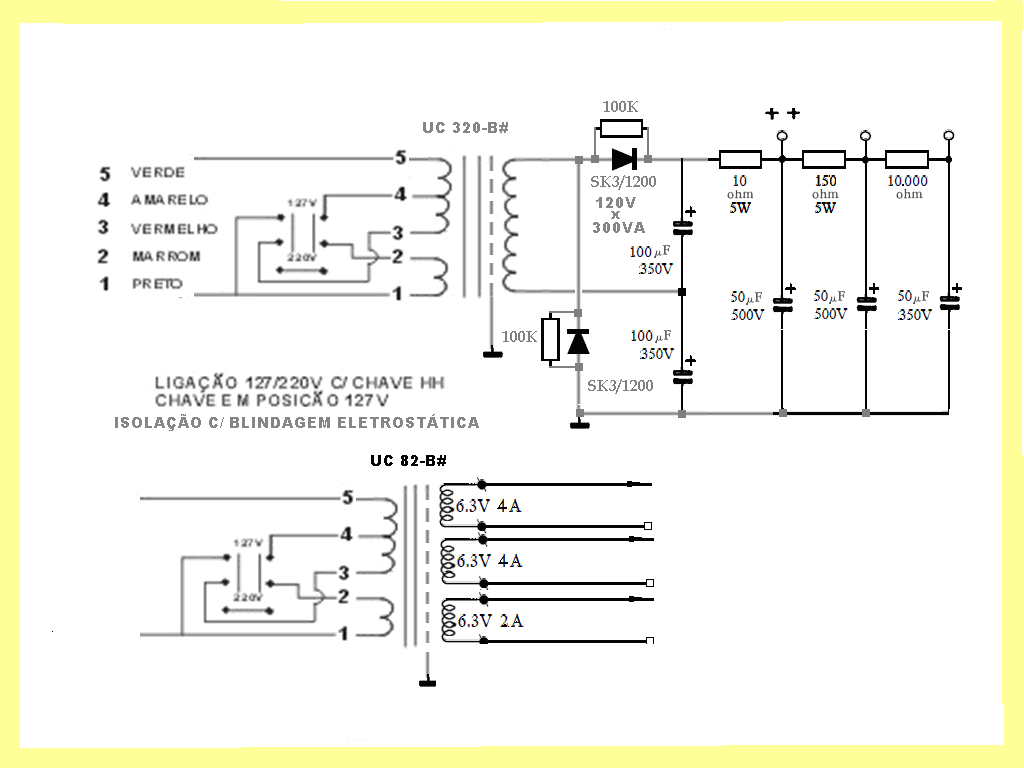

Abaixo Pré-amplificação com controle de tonalidade e fonte adequada.

xxxxxxxxxxxxxx

V

Twin coupled amplifier

    http://www.audioxpress.com/magsdirx/ax/addenda/media/1960crowhurst.pdf

    http://www.audiofaidate.org/it/articoli/Crowhurst_matrix.pdf

Sistema amplificador aqui descrito foi projetado por Norman Crowhurst e publicado em  “Audio & High Fidelity” novembro de 1957 com uma segunda versão publicada em e “Radio Electronics” outubro de 1960. Estes usam dois transformadores idênticos conectados em paralelo.

Eis sua topologia básica:

A primeira versão visava um amplificador de baixo custo com elevada qualidade de resposta em áudio. A economia vinha através do uso de transformadores baratos conectados no catodo e palacaas válvulas de saída em push pull. Como o sistema proporciona uma orte realimentação negativa  nos catodos através so acoplamento existente através dos primário do transformador, Crowhurst inspirou-se no amplificador Mc Intosh e passou a utilizar realimentação positiva diretamente nas grades auxiliares e nos impulsores para melhor excitação. A partir dos catodos usou realimentação negativa internamente ao circuito para sua melhor estabilização. O projeto deu tão bom resultado que uma nova versão foi feita com válvulas de maior potência seguindo uma configuração to tipo Williamson. A idéia de realimentação interna foi também usada não apenas pelos amplificadores Mc Intosh mas também antriomente pelos QUAD. Estes últimos trabalhando em classe “A”. Diferentemente dos Mc Intosh que opeam em categoria “B”, Crowhust adotou a configuração “AB” em ambos projetos apresentados. Nos diagramas que expomos o leitor poderá visualizar a semelhança (e as diferenças) entre os amplificadores citados.

Versão de 10 W

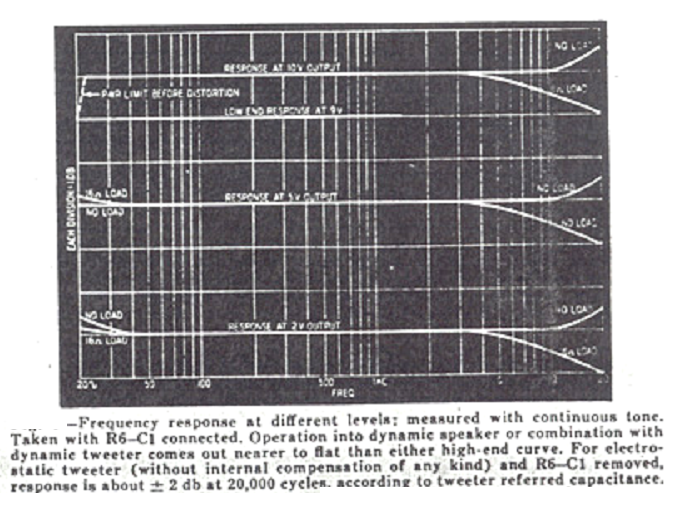

Curva de resposta do amplificador apresentado.

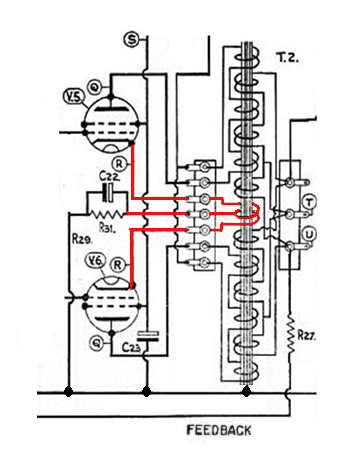

Configuração básica dos QUAD

Veja: http://www.novacon.com.br/audiohmq1.htm e seguintes.

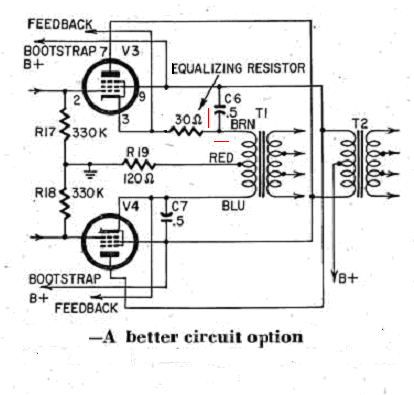

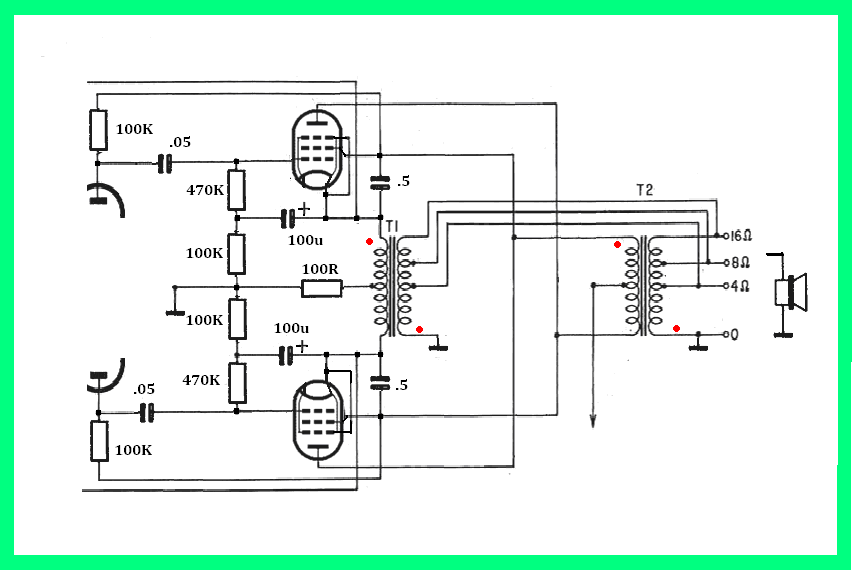

À esquerda e baixo mostrando o resistor de equilíbrio necessário entre os catodos quando temos transformadores muito baratos que são internamente desequilibrados. À direita topologia básica dos Mc Intosh.

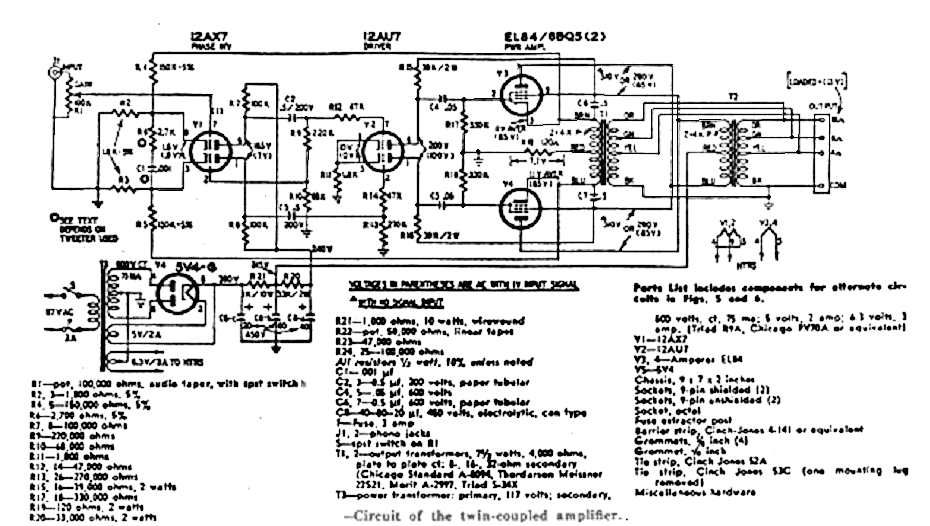

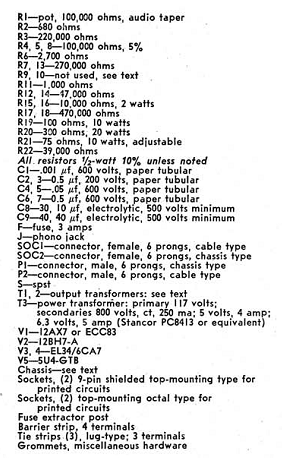

Duas versões para 35W. Abaixo com o circuito completo.

O primeiro dos amplificadores da Mc Intosh

Veja : http://www.novacon.com.br/audioampmac.htm  e seguintes.
