Marantz T1

O renascimento da Fenix

No segmento anterior apresentamos a linha básica Marantz de válvulas. Em 1995 a empresa resolveu lançar um novo modelo valvulado de concepção diferenciada. Trata-se do modelo T1 comercializado a partir de requisições de clientes mormente no Japão. O novo Matantz foi desenvolvido junto com a Tamura, tradicional fabricante de transformadores de alta qualidade que já substituía os UTC empregados nos equipamentos Americanos. A proposta da Tamura foi partir dos conceitos básicos estabelecidos por Susumu Sakuma  veja http://www.novacon.com.br/audioampdesus.htm  que havia desenvolvido na própria Tango os transformadores de seus protótipos.

O Projeto Marantz T-1 com válvulas de alta potência foi posto em prática em 1994. Diferencia totalmente do Modelo 9, (e dos anteriores) pelo tipo de circuito utilizado. Apesar de "clássico" poderíamos classificá-lo como “força bruta” pelo uso de válvulas de transmissão num circuito de áudio destinado apenas para uso doméstico.

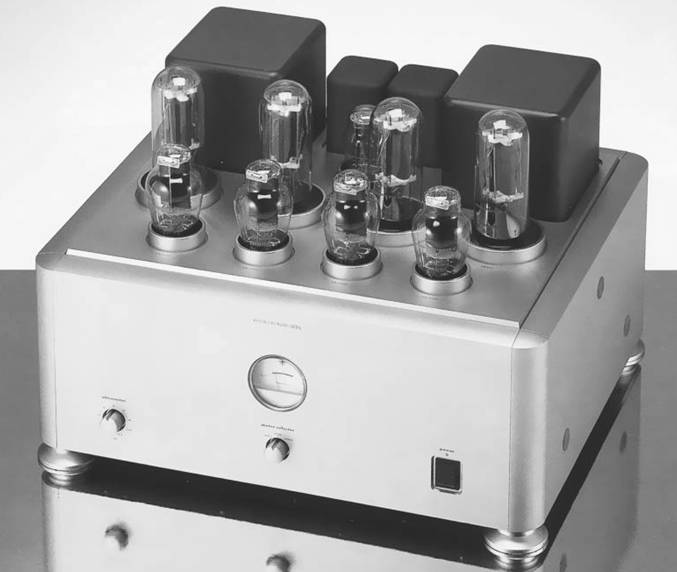

O primeiro choque visual corresponde à protuberância exterior das válvulas amplificadoras utilizadas, depois v. repara na altura quase exagerada do chassi principal. Pela primeira vez, conheci este equipamento por volta de 2002 quando estive na Argentina numa conferencia de fotografia, minha outra paixão. A primeira vista pensei que as quatro 845 fossem usadas na etapa de saída; que a fonte fosse em estado sólido. Depois vi que duas delas eram usadas na retificação. Prática pouco usual, mas recurso atual em função das retificadoras 866 e 872 estarem proibidas em função do mercúrio utilizado em sua manufatura.

Na parte externa frontal os controles são simples: Liga/desliga, controle de ganho e balanço de polarização com o respectivo meter indicador e a chave seletora dos estágios; pois todas as etapas neste amplificador são em push-pull. A aparência inicial era de um amplificador de potência estereofônico em função das válvulas em pares e do tamanho e disposição em pares dos transformadores, que por baixo do chassi tem uma configuração pouco convencional com o que estamos acostumados a ver ou supor em sua construção, mas nada que esteja fora do impossível depois de observar duas vezes o mesmo aparelho.

Os grandes transformadores de “saída” são na verdade os dois transformadores de força visíveis na parte externa; e estão junto com os choques do aparelho. Todos os transformadores no percurso de áudio ficam na parte interna inferior do curioso chassi de dois “pavimentos”. Os dois choques e os dois transformadores de força que são fisicamente iguais dão a aparência junto com o lay-out das válvulas que são fisicamente iguais dão nítida aparência de um chassi de potência para estereofonia.

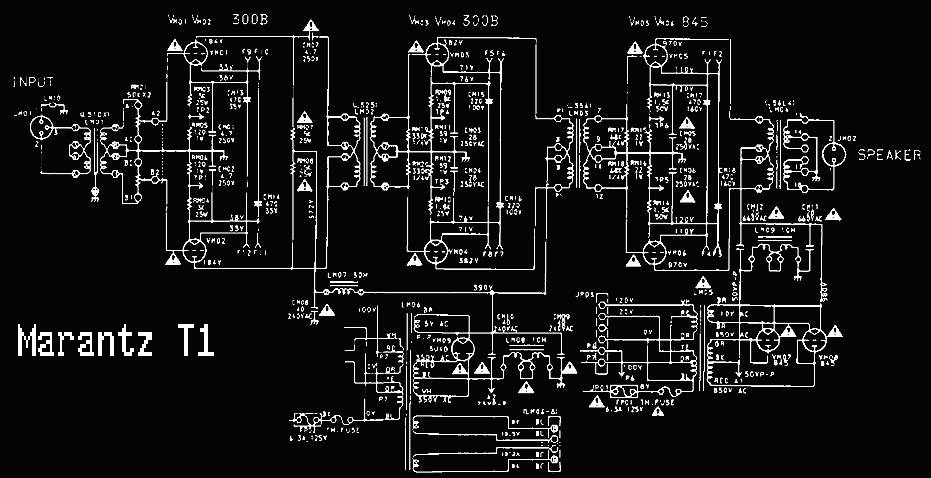

O circuito usa transformadores em todos os estágios inter-etapas inclusive na entrada onde é imediatamente efetuada a inversão de fase. O circuito usa realimentação negativa zero .

Neste caso excepcional são usados quatro transformaderes de áudio na cadeia do sinal.

A operação com -triodos somente-  usada no Marantz T-1 minimiza as distorções DE TERCEIRA ORDEM DE HARMONICOS dispensando a realimentação negativa. Ao todo seis pontos de polarização devem ser ajustados. Os transformadores drivers que atuam na simentria do amplificador são de fabrico OPT of America (ANTIGA UTC: United Transformer Corporation). O centro da qualidade neste equipamento é o emprego PP em fodo o caminho de áudio, Este procedimento reduz os harmônicos de terceira ordem, melhorando sensivelmente a reproducao de agudos, reduz também o zumbido gerado pela indução da corrente alternada, pois o circuito é naturalmente auto cancelante de induções externas.

Todas as válvulas são de aquecimento direto tendo uma alimentação separada para cada par de válvulas o que elimina qualquer zumbido causado pelos filamentos, e o acendimento é imediato.

Os 50 Watts de áudio (75W max sobre 8 Ohms) deste amplificador aparentam a dinâmica de um amplificador de estado sólido de 225 Watts segundo o fabricante com muito menos distorção e som mais natural.
 Mais uma vês neste produto, o uso de componentes de alta qualidade é a regra mantida.



Um som Vívido através de transformadores

Apesar dos transformadores comuns limitarem a resposta de áudio nos extremos da faixa audível, o projeto Marantz T-1 usa realimentação negativa zero e emprega quatro transformadores no percurso de áudio. Nem por isto sus especificações são inferiores ao clássico Modelo 9. O som no Marantz T-1 é puro sem colorações estranhas ou uso de efeitos especiais. O projeto tem base indiscutivelmente nos primórdios do áudio quando só se acoplavam estágios com transformadores. Esta decisão mostra o quanto falta nos sofisticados amplificadores modernos para a boa qualidade sonora.

Características Gerais dos Transformadores Marantz T1

Os Transformadores de Força

Para alimentação das 845

Para alimentação das 300

Choques

Para as 845

Para as 300

Transformadores de Áudio

Entrada

Primeiro driver

Segundo driver

Saída

Clique para ver em tamanho grande
