II - Amplificadores Profissionais Philips/Valvo/Mullard

2)           Para 80/100W

Nota: a EL60 é a versão Loktal de 9 pinos da conhecida EL34.

CF50 –Amplificadora de microfone com filamento de 30V para cancelamento de ruído.  superada pelas EF40 e EF86.

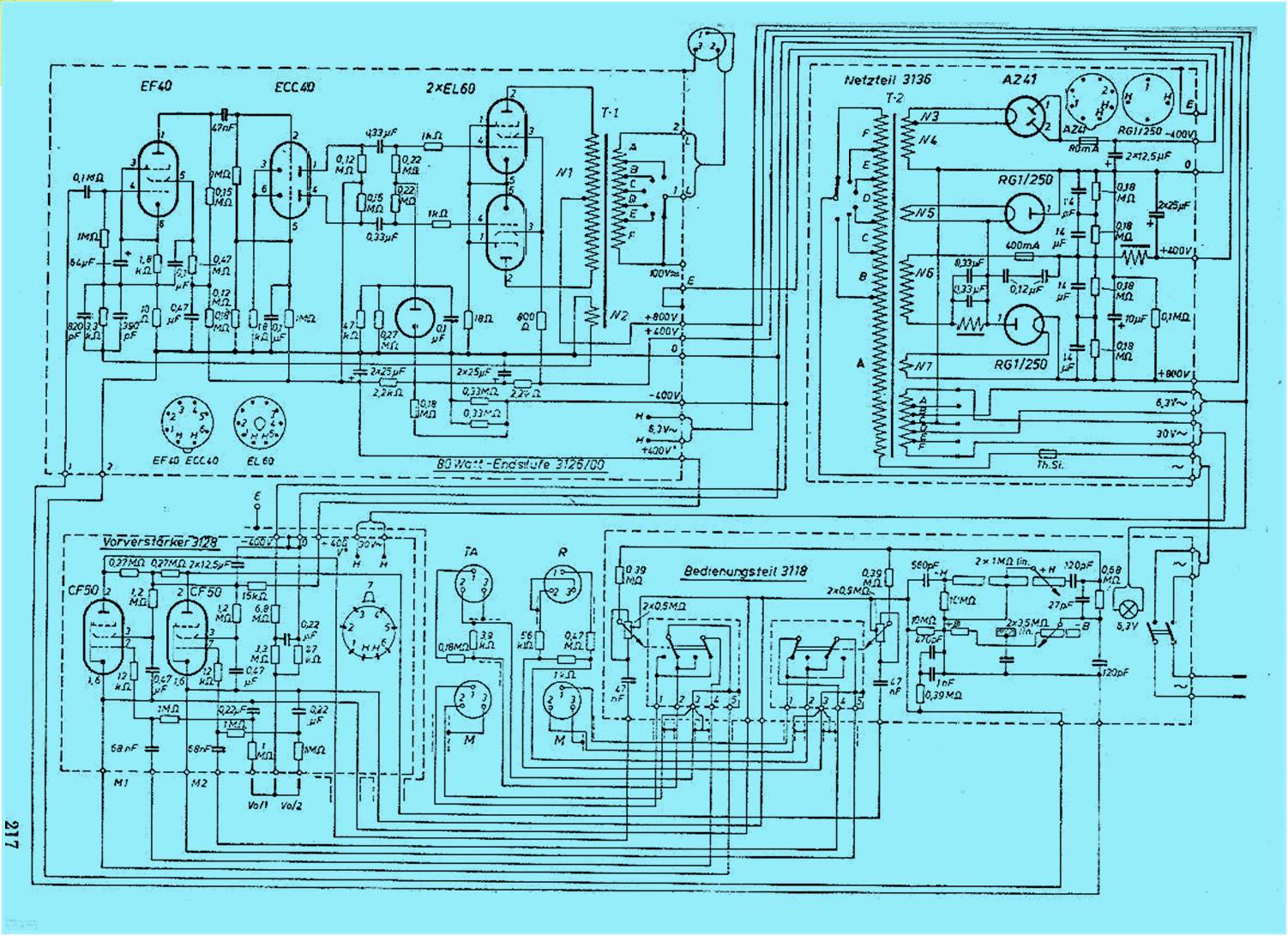

 PHILIPS 80W   "3146 3118 3126 3128 3136"

DADOS CONSTRUTIVOS DOS TRANSFORMADORES:

SAÍDA: NÚCLEO « EI » GO 96 X 118 mm ; JANELA : LARGURA 19 mm ; ALTURA 57 mm ; SEÇÃO 16 cm²

N1 = 2 X 1100 ESPIRAS FIO # 27

N2 =220 ESPIRAS FIO # 35

A = 100V = 40 ESPIRAS FIO # 26

B = 70V  = 132 ESPIRAS FIO # 24

C = 32W =  66 ESPIRAS FIO # 22

D = 15W = 17 ESPIRAS FIO # 21

E = 7.5W = 16 ESPIRAS FIO # 19

F = 3.75W = 33 ESPIRAS FIO # 17

FORÇA: NÚCLEO « EI » 96 X 118 mm ; JANELA : LARGURA 19 mm ; ALTURA 57 mm ; SEÇÃO 16 cm²

PRIMÁRIO :

A = 110V 280 ESPIRAS FIO # 21

B = 127V 43 ESPIRAS FIO # 21

C = 160V 84 ESPIRAS FIO # 21

D = 180V 51 ESPIRAS FIO # 21

E = 220V 102 ESPIRAS FIO # 21

F = 250V 76 ESPIRAS FIO # 21

SECUNDÁRIO :

N3 = 4V 1A  15 ESPIRAS FIO # 38

N4 = 100V 0.05A 380 ESPIRAS FIO # 34

N5 = 4V 3A  15 ESPIRAS FIO # 16

N6 = 400V 200mA  2 X 1060 ESPIRAS FIO # 32

N7 = 4V 3A  15 ESPIRAS FIO # 16

A = 34 ESPIRAS FIO # 21

B = 13 ESPIRAS FIO # 21

C = 13 ESPIRAS FIO # 15

D = 13 ESPIRAS FIO # 15

E = 13 ESPIRAS FIO # 21

F = 34 ESPIRAS FIO # 21

DUAS MODIFICAÇÕES DO “100 W KRAFTVERSTARKER”

“Amplificador Profissional”

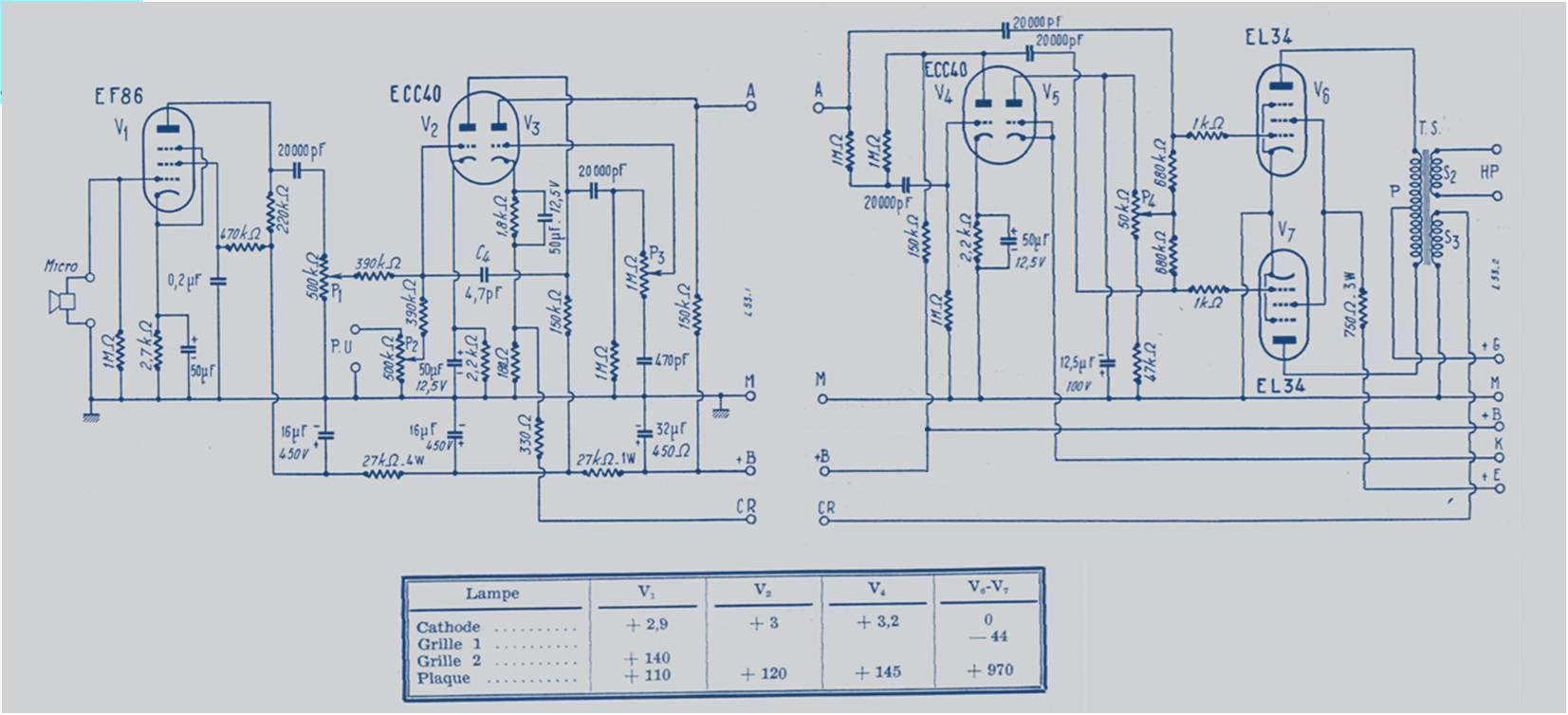

Modificação Francesa:

Amplificateur de sonorisation 100 Watts push pull EL34 sous 995V

Tubes EF86 ECC40 x2 EL34 x2 GZ34 x2




Nota:

Em TS, - P; S2 e S3, respectivamente iguais à: T1, N1/N2; N3 e N4.

DESCRITOS NO TRANSFORMADOR DE SAÍDA MODIFICAÇÃO ARGENTINA

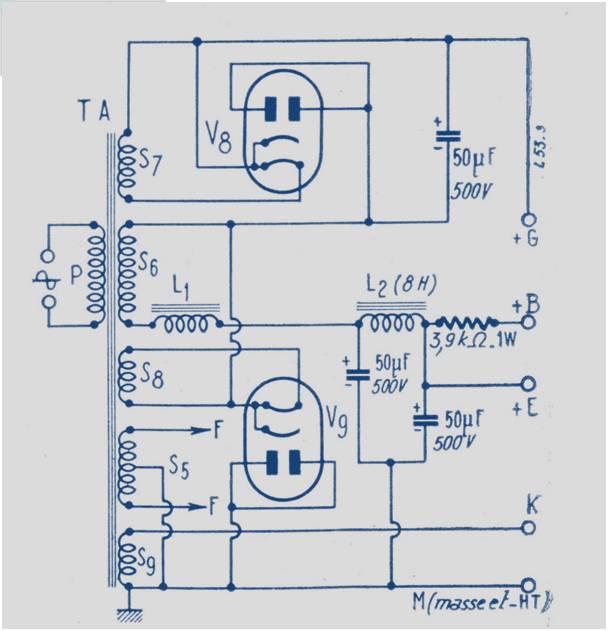

Em TP, - P; S7; S6; S8; S5; S9, respectivamente iguais à: N5; N6; N7; 2 X N4; C+D.

DESCRITOS NO TRANSFORMADOR DE FORÇA DA VERSÃO ORIGINAL

 xxxxxxxxxxxxxxxxxxx

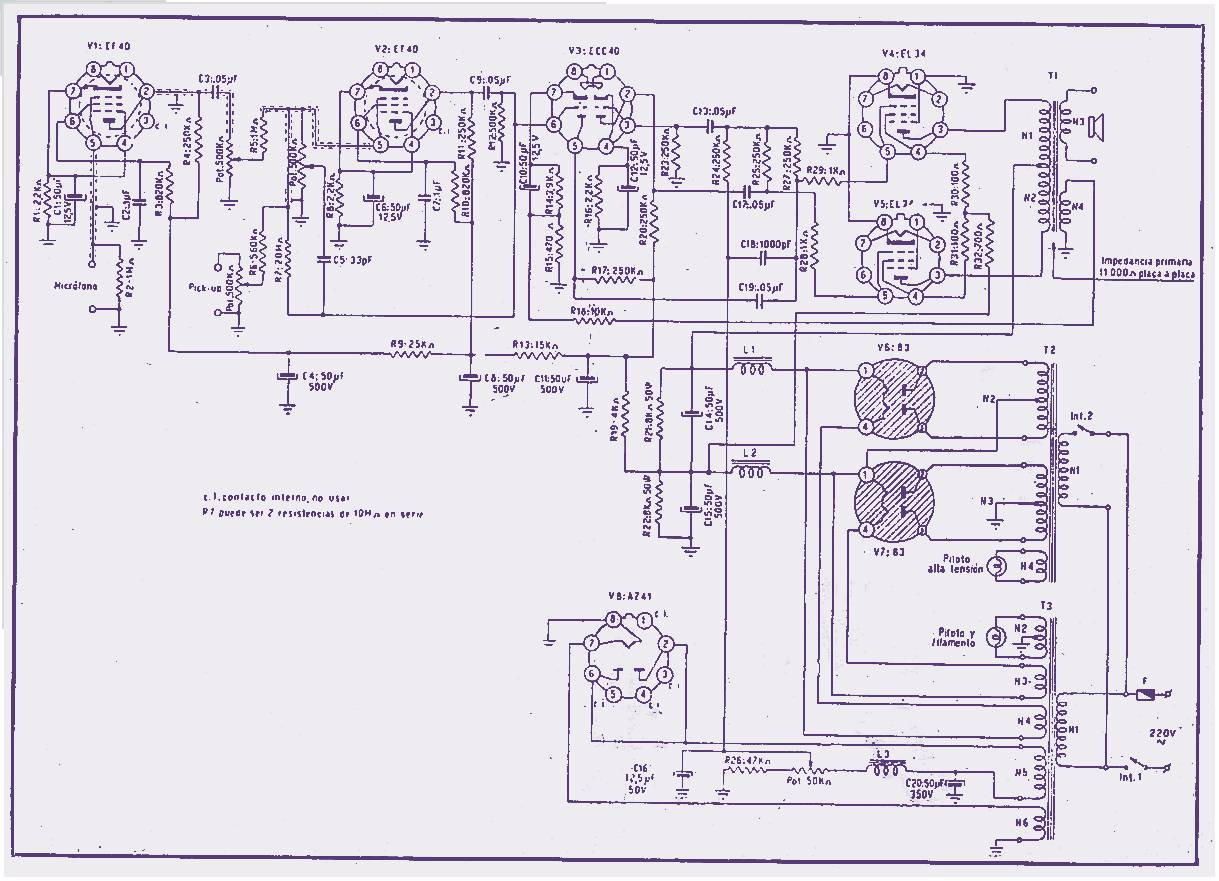

Modificação Argentina:

PHILIPS 100W "  "MODIFICACIÓN – F.A.P.E.S.A."

DADOS CONSTRUTIVOS DOS TRANSFORMADORES:

SAÍDA: NÚCLEO « EI » GO 96 X 118 mm ; JANELA : LARGURA 19 mm ; ALTURA 57 mm ; SEÇÃO 16 cm²

N1 = 1100 ESPIRAS FIO # 27

N2 = 1100 ESPIRAS FIO # 27

N3 = 4W = 44 ; 8W = 62 ; 16W =88 FIO #17 .

N4 = 220 ESPIRAS FIO # 35

FORÇA 1: NÚCLEO « EI » 96 X 118 mm ; JANELA : LARGURA 19 mm ; ALTURA 57 mm ; SEÇÃO 16 cm²

N1 = 220V AC 590 ESPIRAS FIO # 25

N2 =2 X 450V 200mA  2 X 1410 ESPIRAS FIO # 32

N3 = 2 X 450V 200mA  2 X 1410 ESPIRAS FIO # 32

N4 = 6.3 X 0.3A 20 ESPIRAS FIO # 28

FORÇA 2: NÚCLEO « EI »  96 X 118 mm ; JANELA : LARGURA 19 mm ; ALTURA 57 mm ; SEÇÃO 16 cm²

N1 = 220V AC 750 ESPIRAS FIO # 23

N2 = 6.3V 5A  2 X 13 ESPIRAS FIO # 15

N3 = 5V 3A  18 ESPIRAS FIO # 16

N4 = 5V 3A  18 ESPIRAS FIO # 16

N5 = 30V 0.05A 180 ESPIRAS FIO # 34

N6 = 4V 1A  15 ESPIRAS FIO # 22

CHOQUE 1: NÚCLEO EI  56 X 68 mm ; LARGURA 11 mm ; ALTURA 33 mm ; SEÇÃO 9 cm²  ENTREFERRO 0.1 mm

CHOQUE 2: NÚCLEO EI  56 X 68 mm ; LARGURA 11 mm ; ALTURA 33 mm ; SEÇÃO 9 cm²  ENTREFERRO 0.1 mm

N9 = N9A = 1200 ESPIRAS FIO # 24

CHOQUE 3: NÚCLEO EI  40 X 48 mm ; LARGURA 8 mm ; ALTURA 24 mm ; SEÇÃO 6.2 cm² ENTREFERRO 0.1 mm

N9 = N9A = 1200 ESPIRAS FIO # 24

N10 = 10000 ESPIRAS FIO # 39

xxxxxxxxxxxxxxxxxxx

>>>>>>
