Patrician II


Em 1985 Uma outra tentativa da Eletro-Voice em realizar uma caixa relativamente compacta para seu enorme falante de 30” falhou comercialmente, não devido à sua qualidade, mas mais devido ao preço e às poucas vendas que tiveram. Por outro lado houve um enorme preconceito injustificado para com o falante de 30”. Este foi o sucessor direto da Patrician 800, mas lançado em época posterior à Patrician IV.

Patrician 800

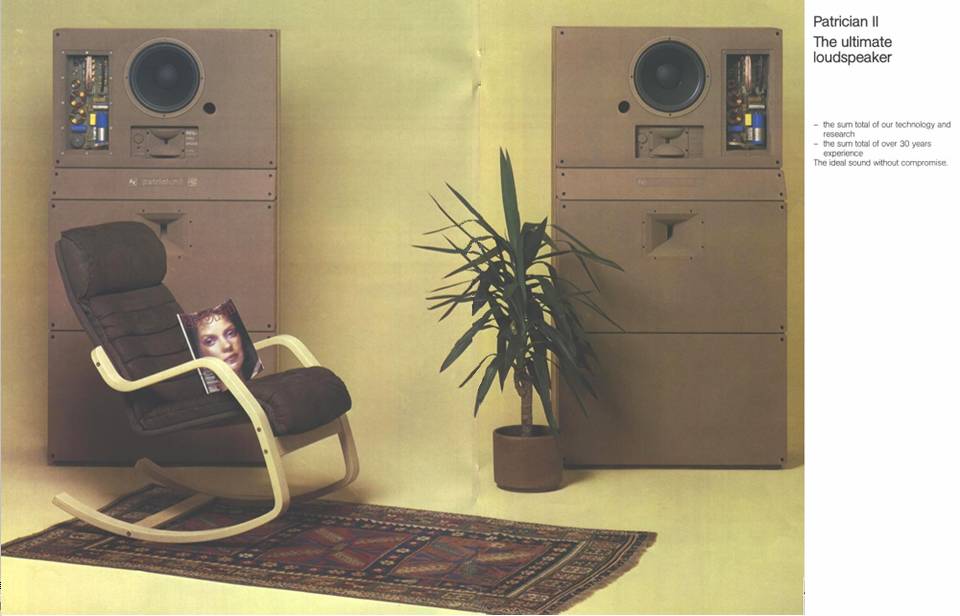

Patrician II = folheto comercial.

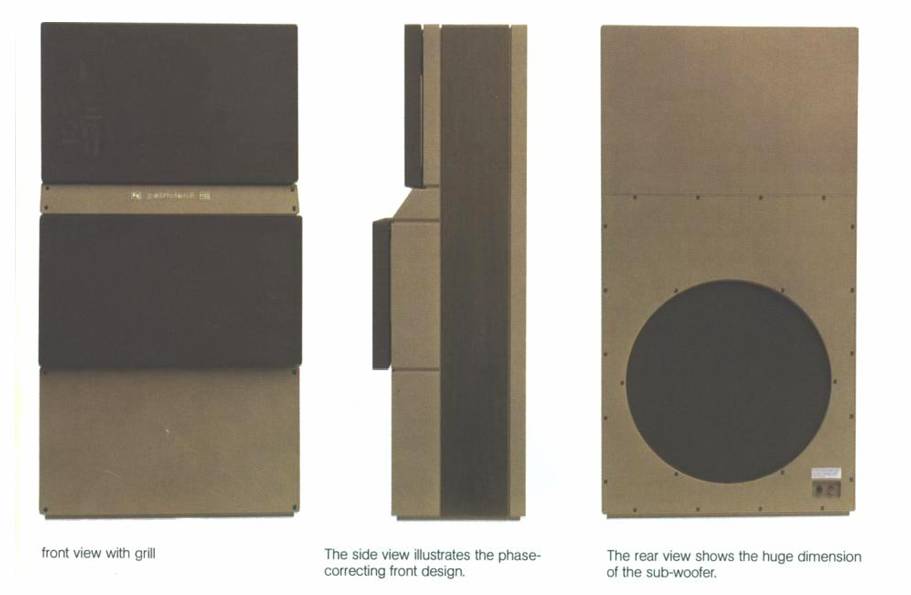

Vistas frontal, lateral e traseira.

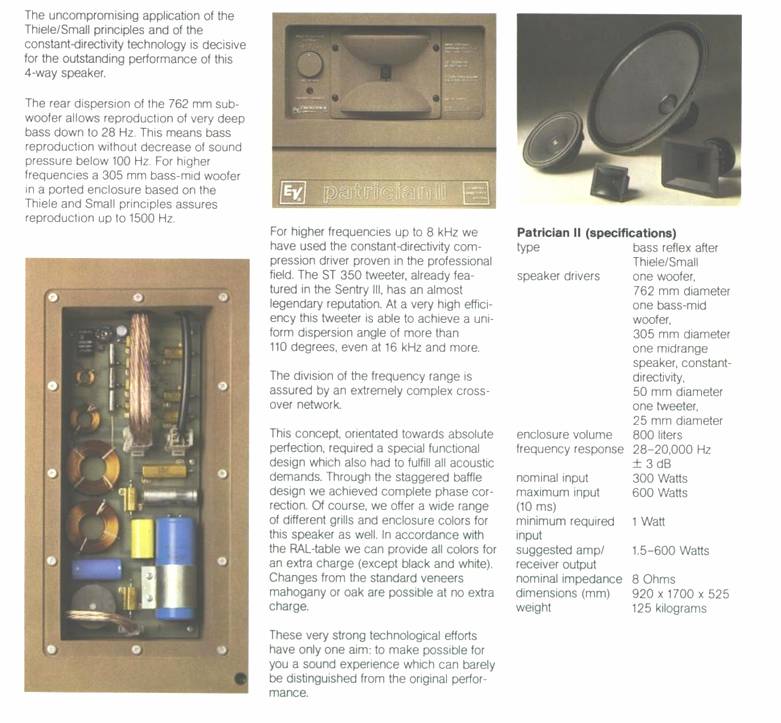

Descrição e detalhes.

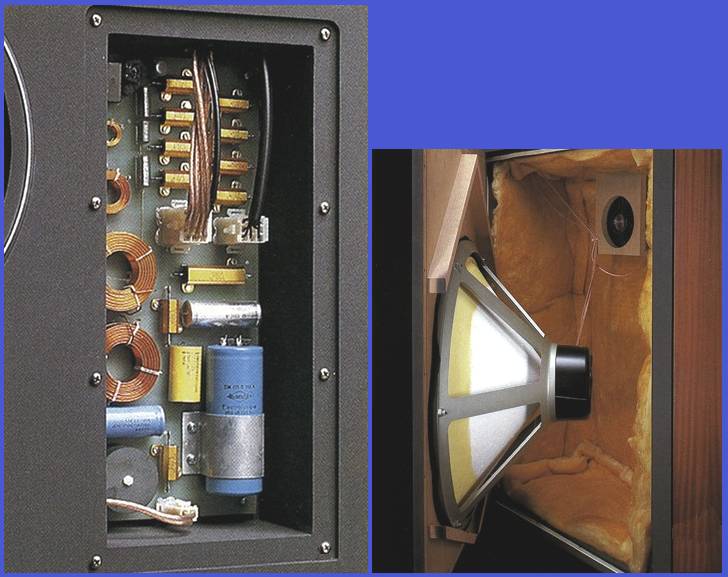

Divisor e falante de 30” –Observe seu cone em Isopor endurecido.

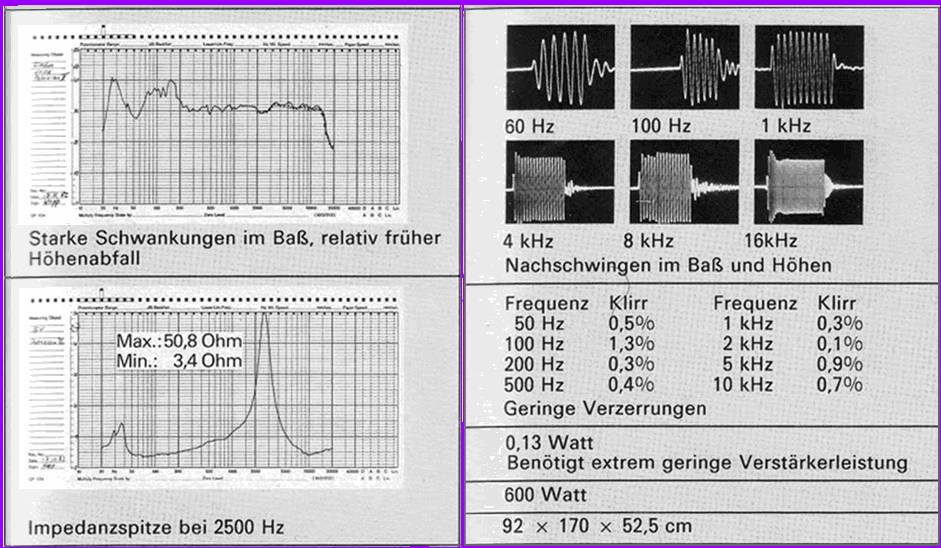

Curvas de resposta.

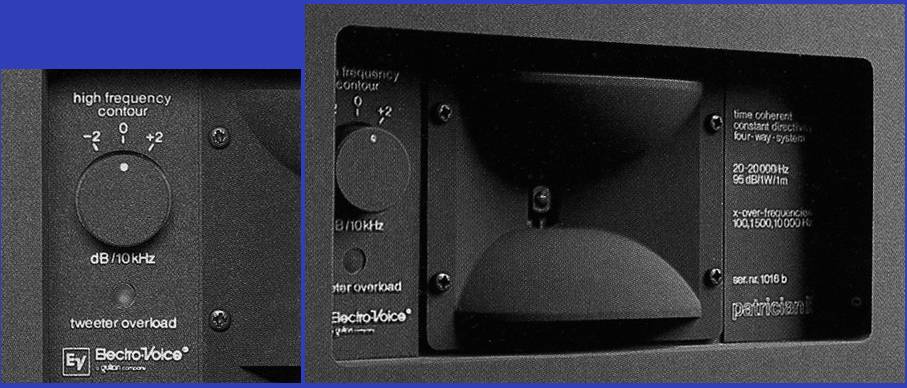

Mais detalhes.

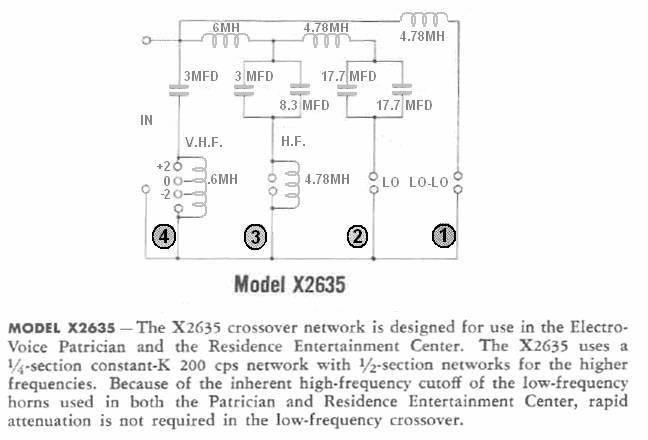

Diagrama do divisor de freqüências.

Cortes:

LO-LO=28-200Hz  LO/HF=200-600-3500Hz  V.H.F.=3500-16.000Hz

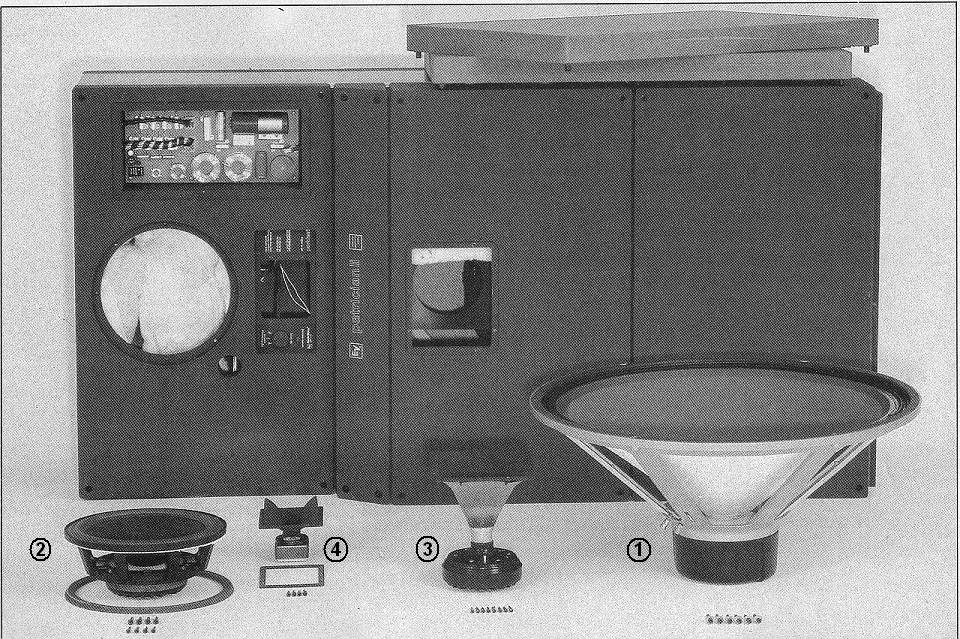

Os números de 1 a 4 correspondem aos alto-falantes empregados.

Tipos de falantes utilizados:

1= 30W : 2= EMV 12L; 3= 1824M driver+horn FR 150; 4=ST35OB with diffuser lens.

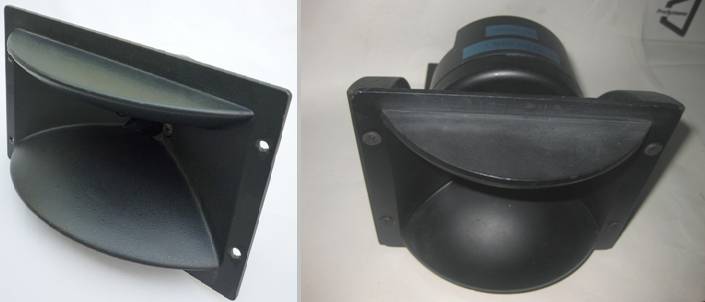

ST350 with diffuser lens. Os versões mais recentes possuem imã quadrado.

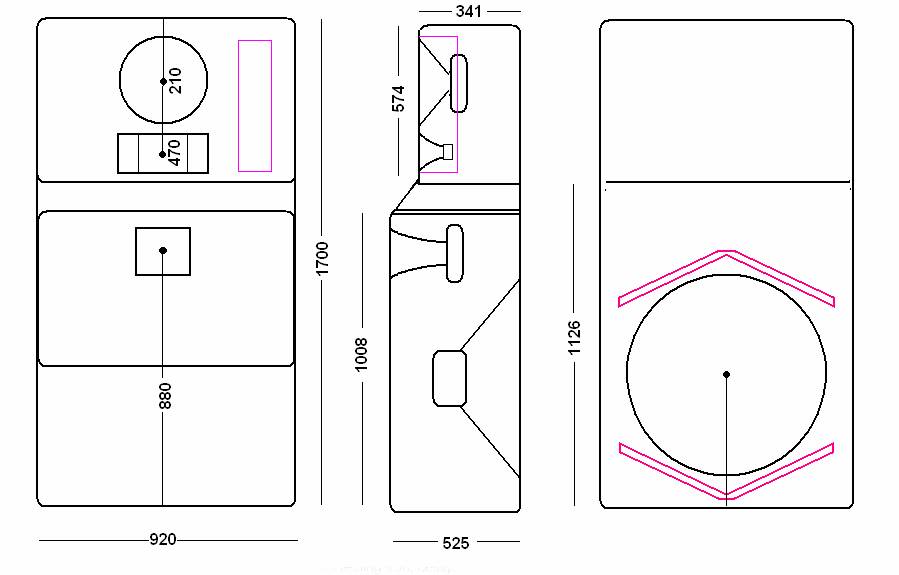

Dimensões

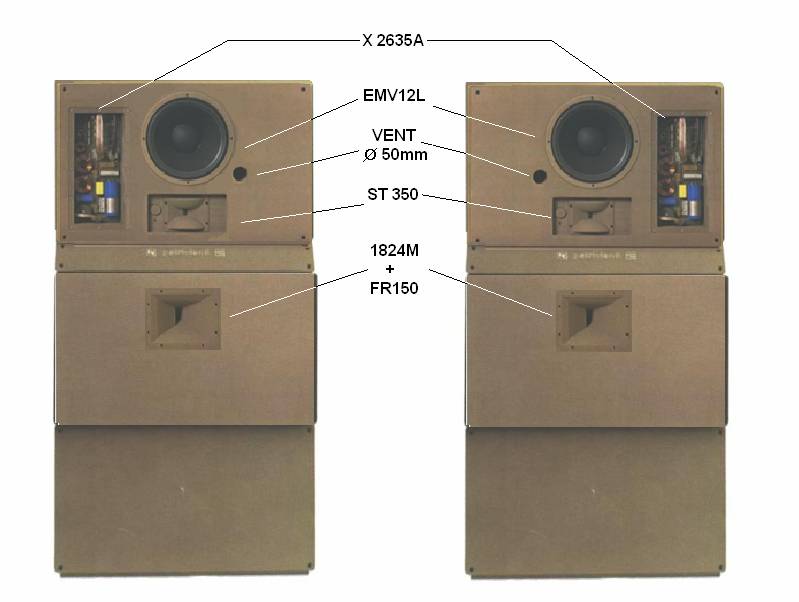

Disposição dos componentes
