Patrician II

2ª Parte







Sugestões:

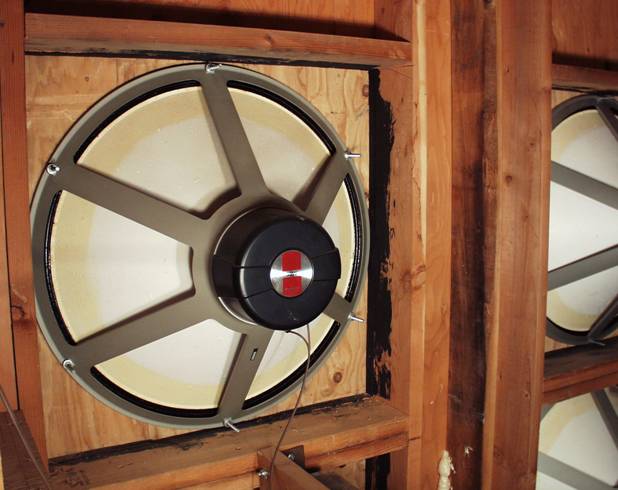

À época de produção do 30” havia a sugestão de montá-lo sem caixa



Veja diagrama na página:

http://www.novacon.com.br/audiocatevoic3.htm

Especificações em:

 http://www.novacon.com.br/audiocatevoic.htm e

http://www.novacon.com.br/audiocatevoic2.htm





 Inclusive com utilização aos pares!







Ou em quatro unidades!!!.



Atualmente com a suspensão do fabrico dos mesmos, sugerimos:



1)    Substituir o falante de 30” por dois de 18” e um de 10”.







A utilização do novo esquema, fatalmente acarretará alguma perda de graves.

O falante de 30” tem ressonância ao ar livre de apenas 15 Hz o que proporciona respostas planas na ordem de 8Hz quando em seu gabinete.

Os falantes de 15” tem ressonância em 25/35Hz e os de 10” 60 Hz A nova ligação na caixa fechada dará um reforço de baixos na região dos 16 aos 40Hz em mas proporcionarão uma resposta muito útil até os 10-14Hz. Ainda mais considerando o limite de resposta natural dos amplificadores de High End, A mudança será quase imperceptível. Os resistores de 6 e 3 Ohms são encarregados de nivelar esta resposta.

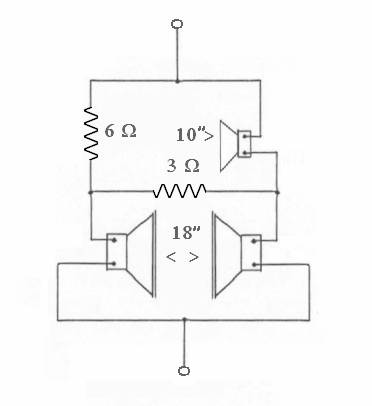

Ligação do conjunto de falantes para graves em substituição à unidade de 30”.

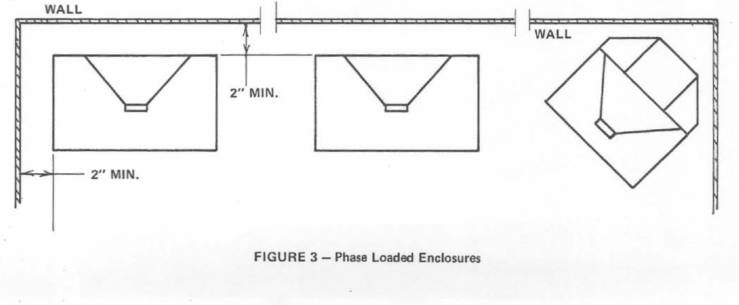

Formas de relação ótima das caixas Patrician para com as paredes: Afastamento de 2 polegadas. À esquerda as duas Patrician II em estereofonia à direita uma Patrician 800 fazendo uso da corneta interna e a reflexão das paredes. Volume ótimo para o gabinete LO-LO =50 pés cúbicos. As caixas Patrician têm, porém apenas 18 Pés cúbicos. Este deve ser separado dos demais.









Recentemente o Sr Steyr do fórum “High Efficiency Speaker Asylum” sugeriu esta versão:

“Quanto mais área móvel, melhor. Foram empregados 4 falantes de 18in podendo receber também falantes de 22in. O projeto funciona muito bem. Poderemos colocar uma corneta de médios conjugado com um woofer de 12in e um tweter para a região acima dos 1000hz”. Compare com http://www.novacon.com.br/audiobhorn.htm .





XXXXXXXXXXXXXXXXXXXXXX



2) Uma só caixa para subgraves em separado

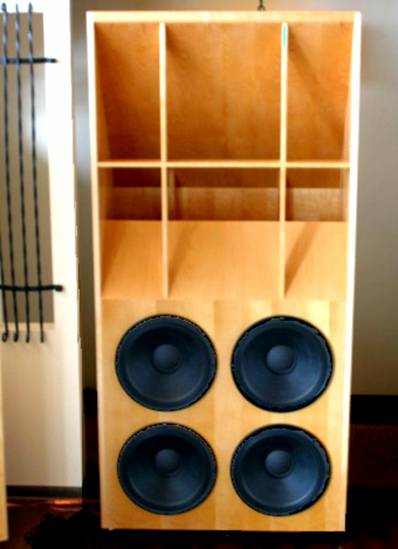

A E-V hoje não mais produz alto falantes de 30” (especificações de “W - 30” em : http://www.novacon.com.br/audiocatevoic.htm)  apesar de outros fabricantes produzirem Falantes de 45 e até 60 polegadas mas estes se prestam para estádios e locais amplos, não ambientes domésticos. A nova proposta E-V para caixas de baixos em separado pode ser vista na imagem a seguir: Quatro falantes tipo  DL15BFH. - O arranjo garante baixos até os 22Hz.











Esquema de montagem e construção.



Vista Frontal

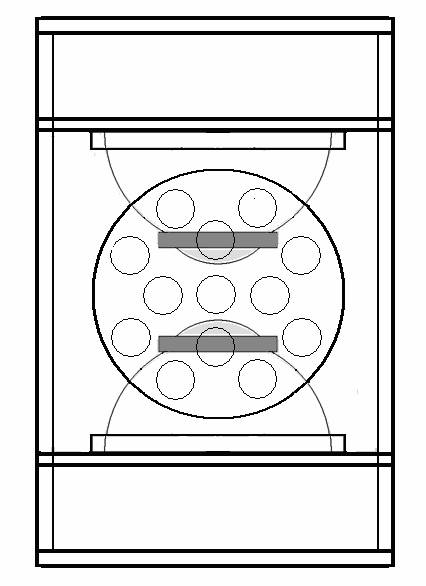

Vista Superior



Vista Lateral



Os furos nas áreas laterais são para amortecimentos dos cones.

Os quatro volumes à frente dos falantes são preenchidos com manta de rocha e espuma de Isopor. Observe que as uniões são reforçadas por cantoneiras de aço, e o painel traseiro de fechamento é a única peça removível para manutenção e troca dos falantes. Todas as demais unidades são solidamente unidas entre si.



Dimensões em polegadas.

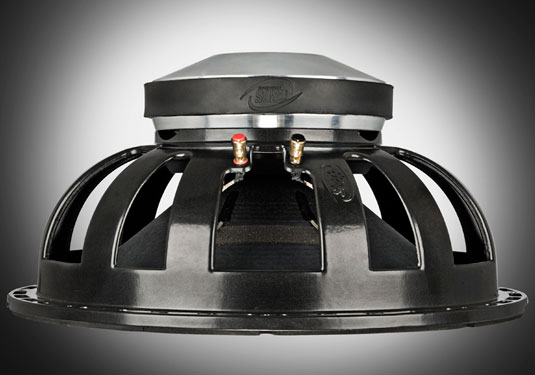

Eros alto-falante 15”
