6AU6

Um pentodo especial

6AU6 e equivalentes

A 6AU6  e suas equivalentes apesar de bem conhecidas são sub valorizadas.Este pentodo, de corte rápido mais precisamente caracterizado como uma válvula de tripla grade (todas são independentes) possuem uma aplicação bem mais vasta que a maioria de outras válvulas similares. Este pentodo de corte agudo, que pode também ser utilizado como triodo, possui relativamente baixo nível de ruído, alta transcondutância uma ampla aplicação em áudio ou rádio freqüências e pode ser domada com um ganho unitário ou uma amplificação que pode chegara até 3000 vezes.

Lançada no mercado nos anos 40, teve um largo emprego em televisores e receptores de FM nos anos 50 e 60.  Sua construção é bem própria tendo apenas como similar a 6BA6 que vem a ser um pentodo de corte remoto portanto com uso limitado em áudio.

A seguir vamos demonstrar algumas particularidades começando com sua construção interna. E suas características do manual.

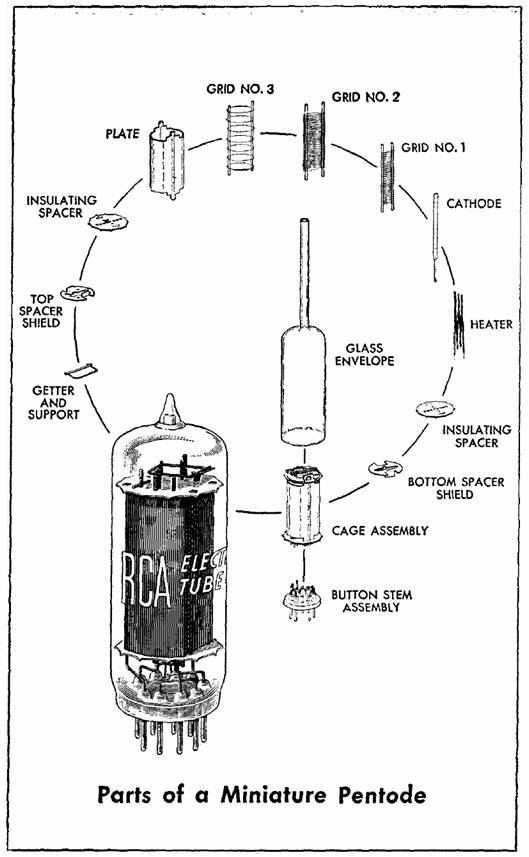

Construção interna de uma 6AU6

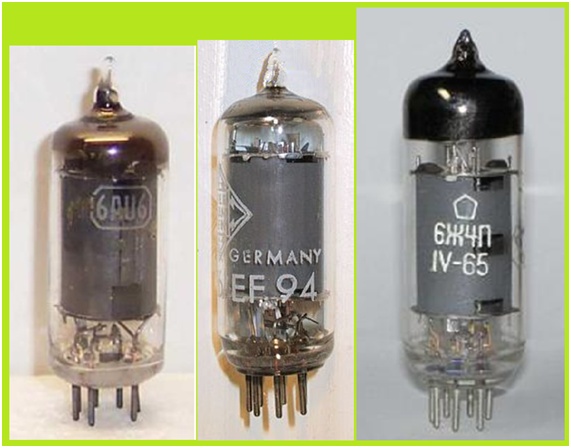

Equivalência por diversos fabricantes.

A construção do pentodo 6AU6 que é um amplificador de tensão se assemelha a um pentodo de potência e como tal poderá vir a ser tratado.

Variantes: 3AU6, 4AU6, 12AU6.

Montagem tradicional como pentodo.

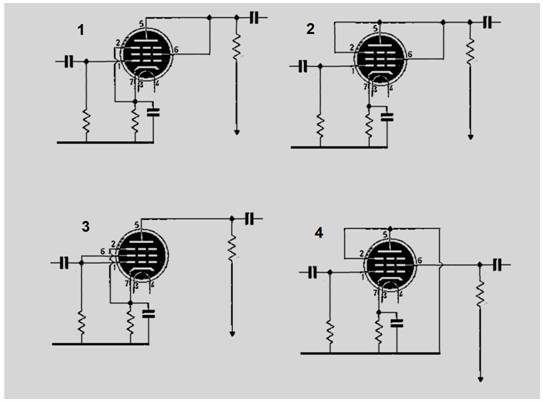

Quatro diferentes conexões como triodo.

Triodos

São válvulas nas quais se interpõem um elemento controlador de corrente entre o catodo e a placa. Este elemento é em geral uma espiral metálica chamada de grade. A variação de seu potencial elétrico em relação ao catodo (sinal de entrada, portanto grade de sinal) promove um maior ou menor fluxo interno de elétrons, desta forma variando sua resistência interna e conseqüentemente amplificando a variação do potencial em seu anodo (sinal de saída).  As capacitâncias internas geradas pela sua própria construção limitam a sua freqüência de resposta máxima.

Pentodos

Nestas válvulas são interpostos dois elementos adicionais  do mesmo tipo que a grade do triodo, portanto, grades adicionais. Com esta construção novas opções de ligações surgem no novo tipo:  Pentodos ou válvulas de tripla grade. Normalmente a grade nº2, ou grade auxiliar, ou seja, a que está em seqüência à grade de sinal no caminho dos elétrons, é utilizada em potencial elevado e fixo com o intuito de acelerar os elétrons provenientes do catodo em direção à placa.  Este procedimento em muito aumenta a eficiência da válvula, porém causa um transtorno:  O forte bombardeamento da placa causa repique de elétrons que seriam coletados pela grade nº2 (em potencial positivo) causando um indesejável fenômeno de resistência negativa, que ocorre nos tetrodos.

A grade nº3, ou grade supressora, nas configurações pentodo é sempre ligada à massa ou ao potencial de catodo bloqueando o retorno destes elétrons.

A existência de três grades no caminho dos eletrons nos favorece várias alternativas de conexões eletricas que podemos vislumbrar nas figuras anteriores; maia ainda, distribui as capacitancias internas reduzindo os valores efetivos, o que favorece a resposta nas frequencias mais altas.

A primeira figura mostra a montagem tradicional como pentodo e a segunda quatro opções de conexões como triodos.

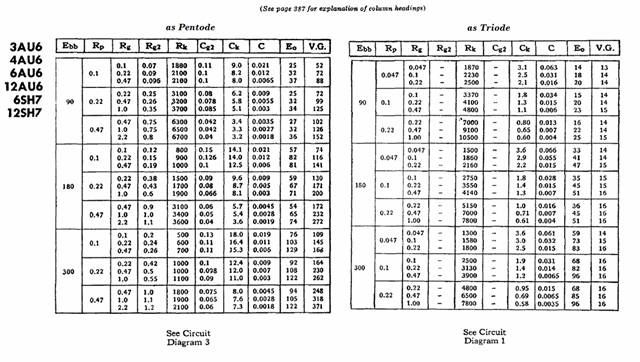

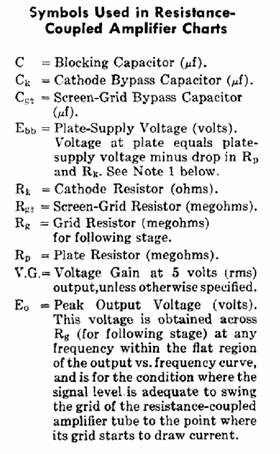

Valores para ligações triodo e pentodo utilizando a 6AU6:

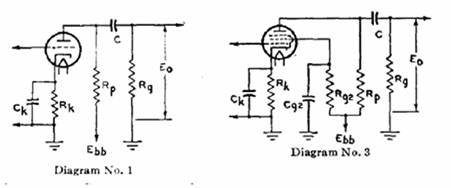

Triodos  (Diagrama n°1)

C e Ck escolhidos para darem uma voltagem = 0.8 E0 para uma freqüencia de 100 Hz

Para qualquer outra frequencia  multiplique os valores de C e Ck por 100/f

Recomendamos alimentaco do filamento por corrente contínua para minimizar os disturbios de zumbido. Ao operarmos com corrente alternada o potencial de filamento deve estar entre 15 e 40 volts com respeito ao catodo.

Pentodos  (Diagrama n°3)

C1, Ck e Cg2 foram escolhidos para darem uma voltagem = 0.7 E0 para uma freqüencia de 100 Hz

Demais procedimentos idênticos aos recomendados aos triodos.

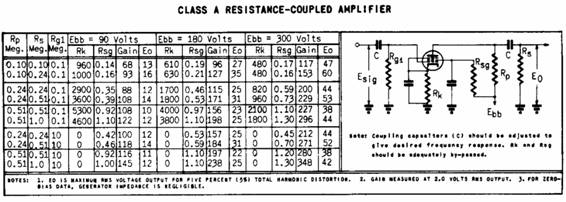

Para um amplificador típico e para valores de Rp de 0.1, 0.25, e 0.5 Meghoms, os valores de  f2 serão de 20000, 10000, e 5000 Hz respectivamente.

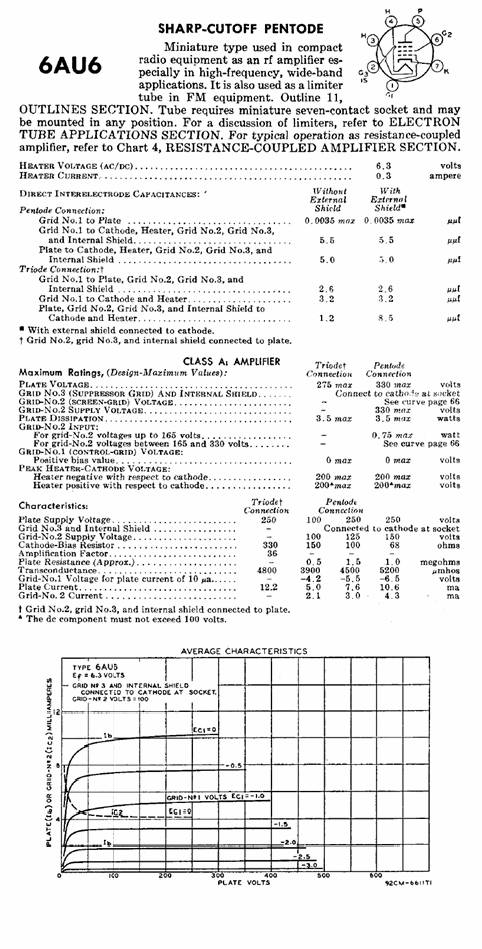

Dados coletados do manual RCA RC-20

Dados coletados do manual GE 1954

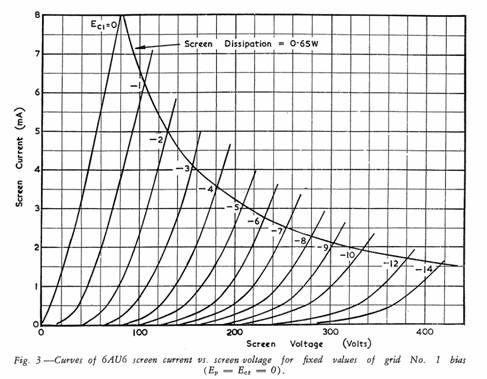

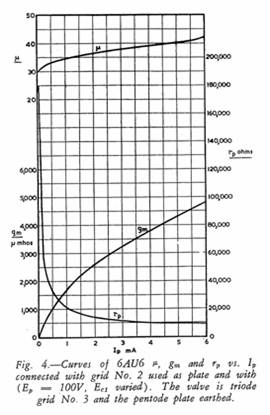

Revista Radiotronics nº142

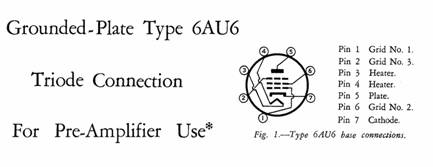

http://www.audiophool.cjb.net/Misc/6AU6%20grounded%20plate.pdf
