Pré amplificador universal para cápsulas magnéticas

6AU6

Circuitos:

Sem pretensões a detalhes, elencamos uma variedade de aplicações no emprego das 6AU6 e suas similares. Estimulamos o leitor ao desenvolvimento os circuitos apresentados.

Pré amplificadores:

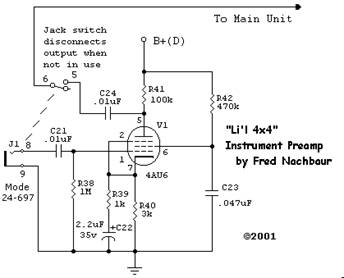

Li'l 4x4 Instrument Preamplifier

Pré-amplificador para instrumentos musicais. Fred Nachbaur

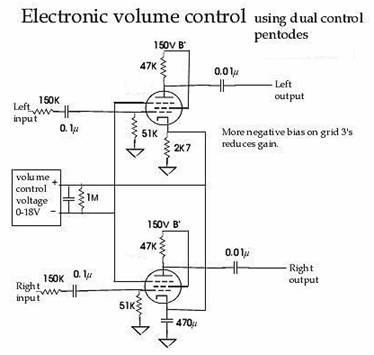

Controle remoto de volume operando pelas grades auxiliares. Tensão de operação entre 0 e -18V

Veja> Rueda Super pré-amplificador http://www.novacon.com.br/audiopreuncap.htm xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

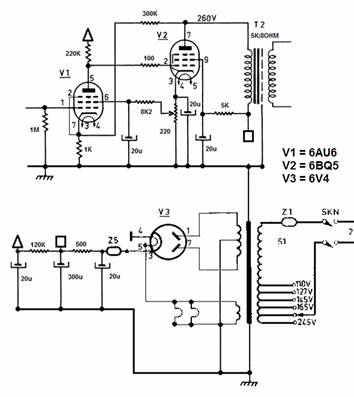

Amplificadores tipo SE:

Como pré-amplificadora ou válvula de saída

Amplificador tipo Loftin White (1).

Amplificador tipo Loftin White (2).

717A ~6AK5~6AU6.

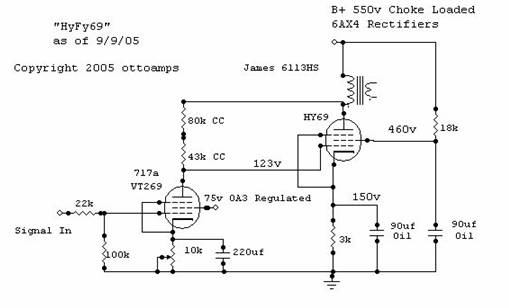

HY69 quase uma 807 com menor transcondutância e aquecimento instantâneo.

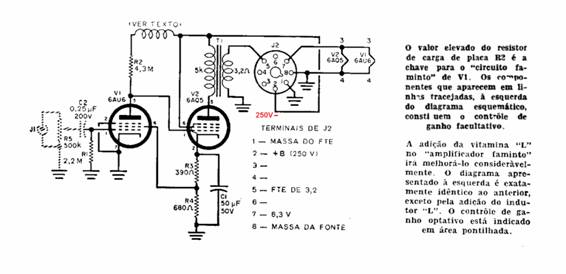

Amplificador de alto ganho

Revista Eletrônica Popular Howard Burgess Agôsto de 1962 e Karl Anderson Janeiro de 1964 sugerindo a introdução de um choque de 20-50mH para extensão de resposta nas altas freqüências.

Características gerais:

6AU6: 17V de placa; 20 v de grade auxiliar; 50 micro ampéres; ganho do estágio 2000; resposta máxima sem indutor L: 2.500 Hz

6AQ5: Catodo 32 volts ganho total do amplificador 25000.

Ponto crítico de tensão de placa para operação do amplificador : 250V (aplicável ao Loftin White anterior).

6AU6 como válvula de saída

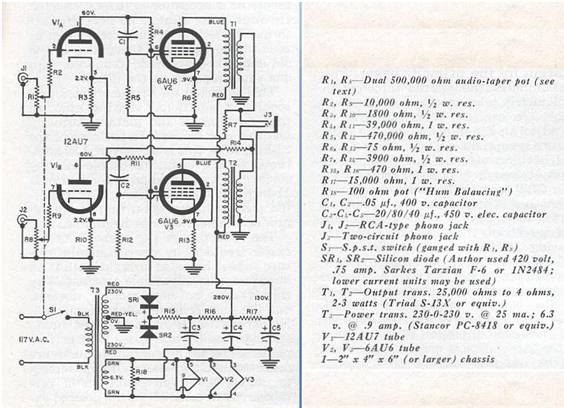

Amplificador para fones Robert M. Voss Popular Electronics Agosto 1961. Vide anexo.

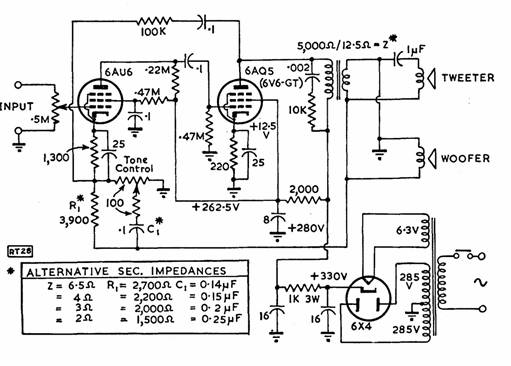

Mais Dois SE de Alta Qualidade.

Revista Radiotronics Março de 1955. 4.5 Watts de Qualidade.

http://www.retrovox.com.au/03556AQ5.pdf

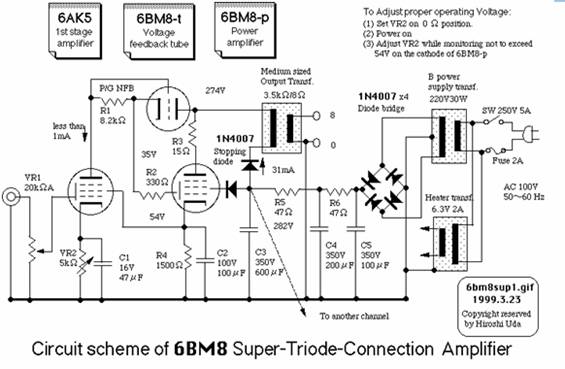

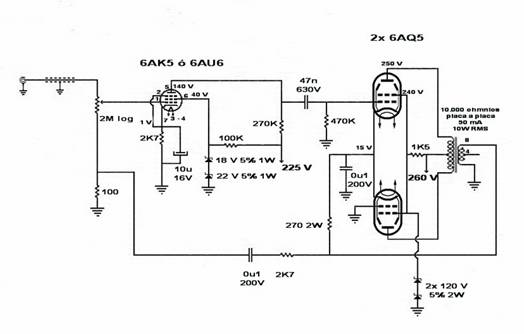

Proposta de Hiroshi Uda – 6AK5 ou 6AU6. Outro circuito de Qualidade.

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

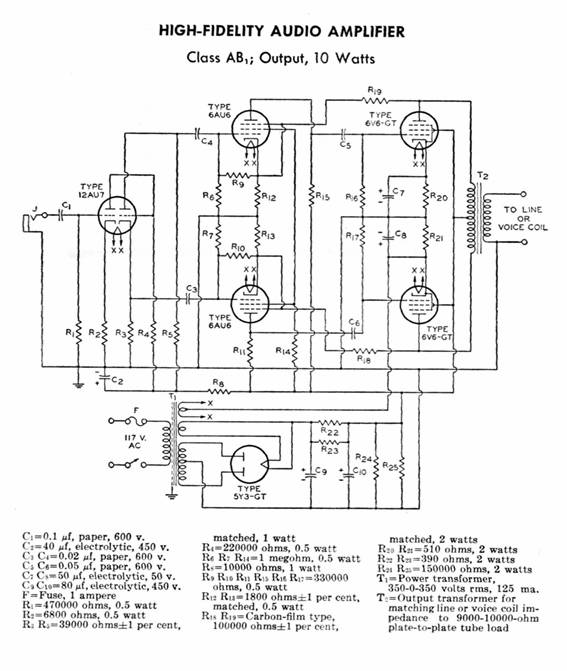

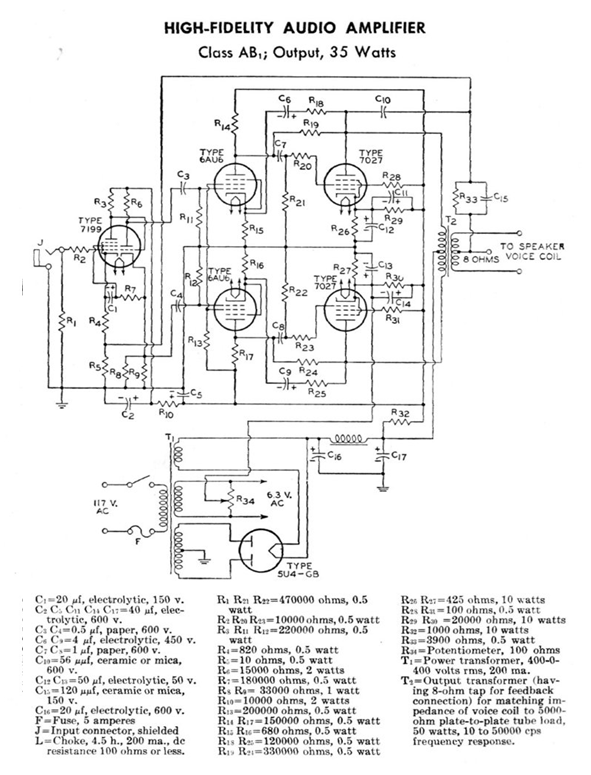

Amplificadores tipo PP:

Como pré-amplificadora, impulsora, inversora de fase ou válvula de saída

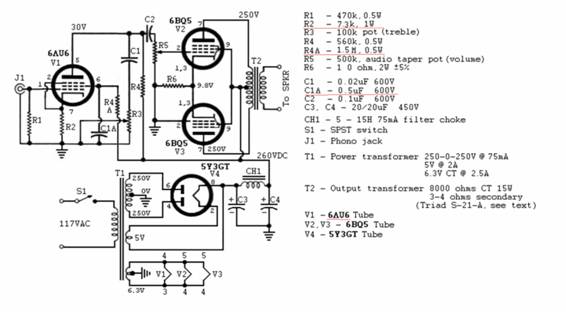

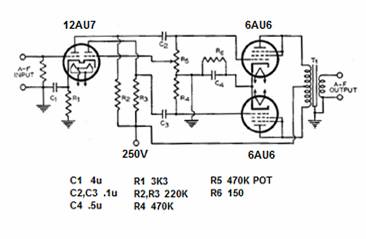

Modificação do Amplificador de Melvin Leibowitz para maior ganho de entrada. Veja artigo original em http://diyaudioprojects.com/Technical/Papers/Compact-Hi-Fi-Power-Amplifier/

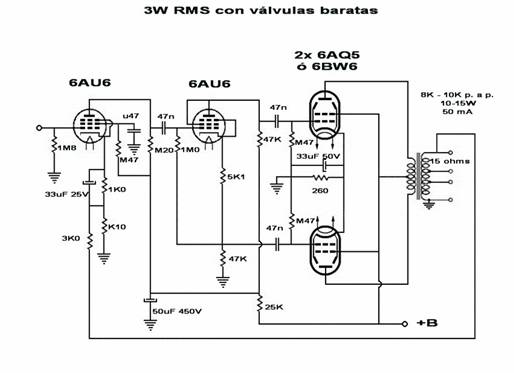

Primeira Proposta de Carlos Alberto Carcagno com auto inversor de fase.

Segunda Proposta de Carlos Alberto Carcagno com estágio inversor de fase.

Propostas de Carlos Alberto Carcagno

Dois amplificadores com 6AU6 e fonte comum.

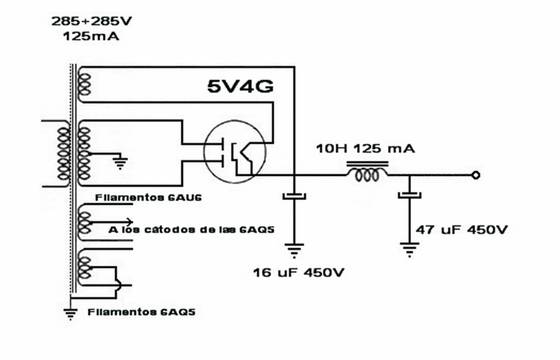

Fonte para versão Estéreo

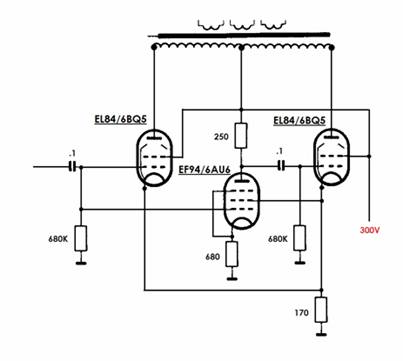

Inversor fase de ganho unitário

Sugestão para substituição de ECLL80 em novos projetos. Em projetos existentes use EL95

Formula automática de ganho para pentodos e triodos:

http://livinginthepast-audioweb.co.uk/index.php?p=valvegaincalcs

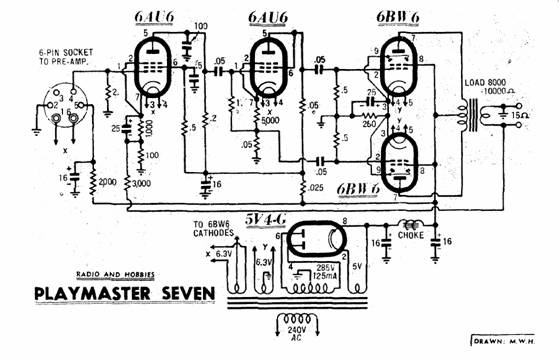

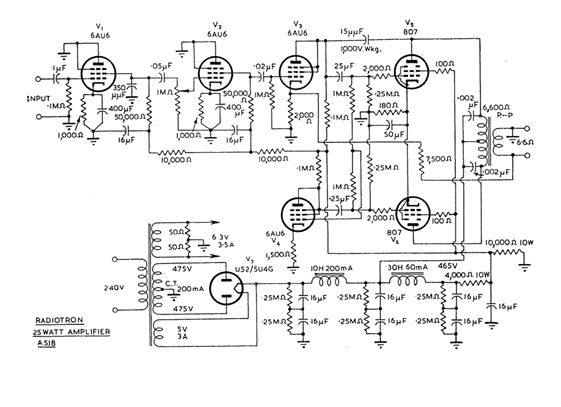

Radio & Hobbyes Junho de 1954 Amplificador para áudio e guitarra. http://www.retrovox.com.au/rh0754pm7.pdf

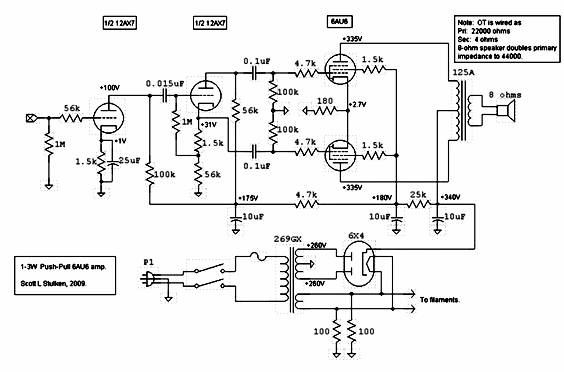

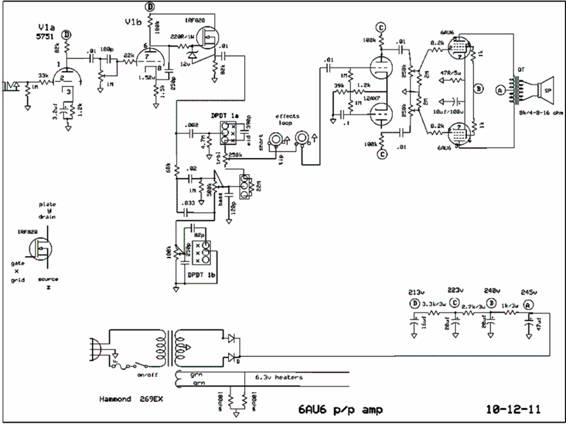

Proposta de Scott Sttulken 6AU6 como válvula de saída

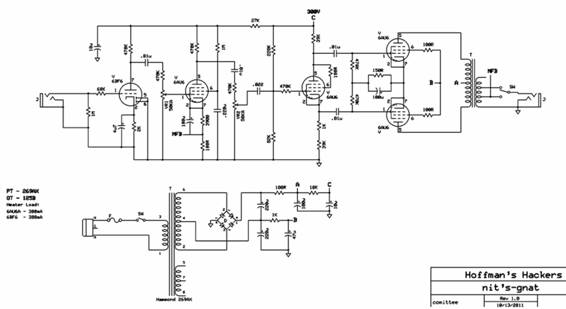

Para prática de guitarra. 6AU6 como válvula de saída

6AU6 como válvula de saída

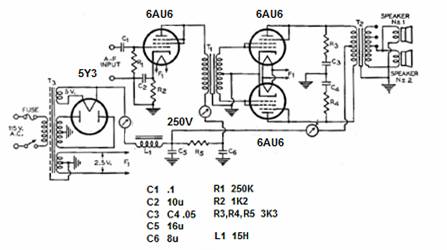

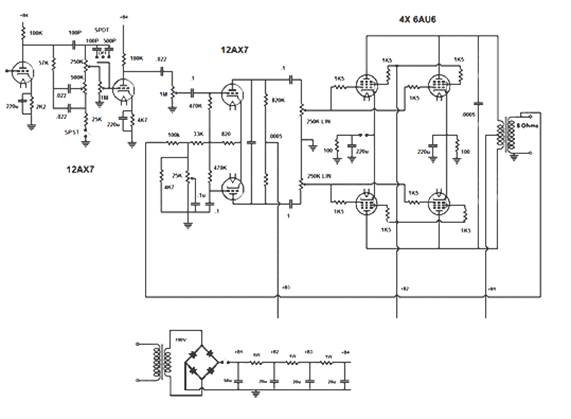

6AU6 em paralelo como válvula de saída classe AB 3 e 6 W selecionáveis.

6AU6 em configuração Classe B especial G2=0V

Corrente máxima total 50ma; Corrente do impulsor 6ma. Saída: 3 a 45ma

T1= 1+ 1+1; T2 25.000 Ohms

T1 25.000 Ohms

Configuração em Classe B

Duas versões em categoria B com 10W de saída inspiradas nos amplificadores de Leon Theremin para Clara Rockmore (1933 RC12) http://www.novacon.com.br/audiorcac1.htm

Theremin http://www.novacon.com.br/audiotheremin.htm e seguintes

Nota sobre os transformadores de saída empregados para 6AU6:

Valores também válidos para primários de drivers.

Saída simples SE: Impedância de primário: 20.000 - 25.000 ohms; Ferragem para 5W

Push Pull duas válvulas PP: Impedância de primário: 15.000 – 20.0000 ohms; Ferragem para 8 W

Push Pull paralelo PPP: Impedância de primário: 8.000 – 10.000 ohms: ferragem para 12 W
