Marco Zero da ressurreição das válvulas em áudio VII

Detalhes sobre o sistema:

Transformador de saída empregado no WE 91 A.

Transformador 171 A refabricado a partir das ferragens originais por  Toshi Kurashima

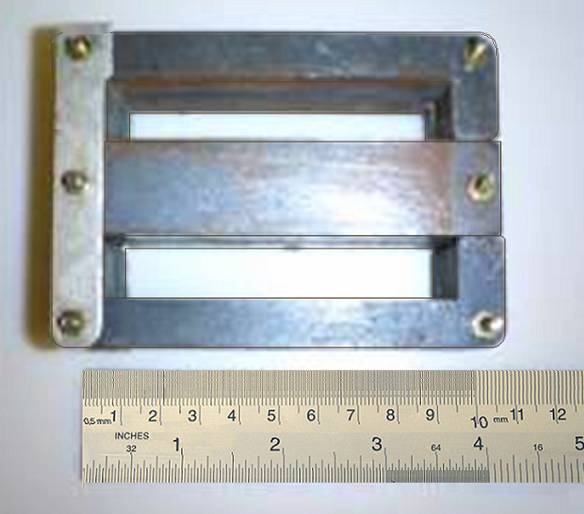

Ferragem e dimensão do Transformador 171

Dimensões 110x 80 perna de 24mm

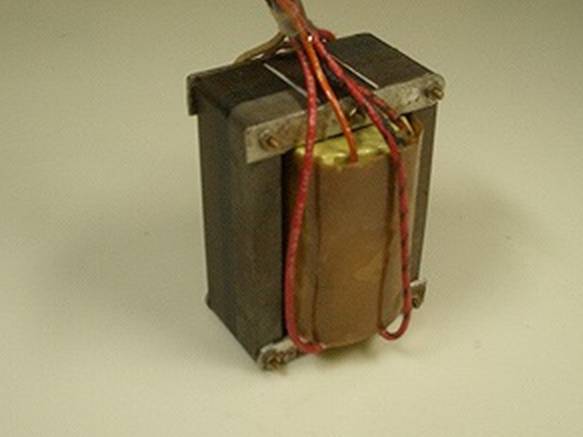

Transformador 171 enrolado

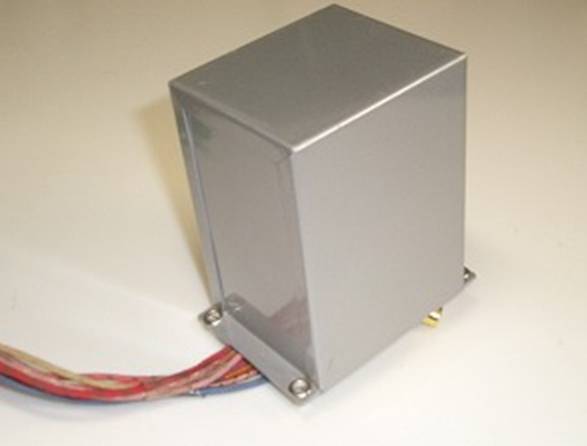

Transformador 171 acabado

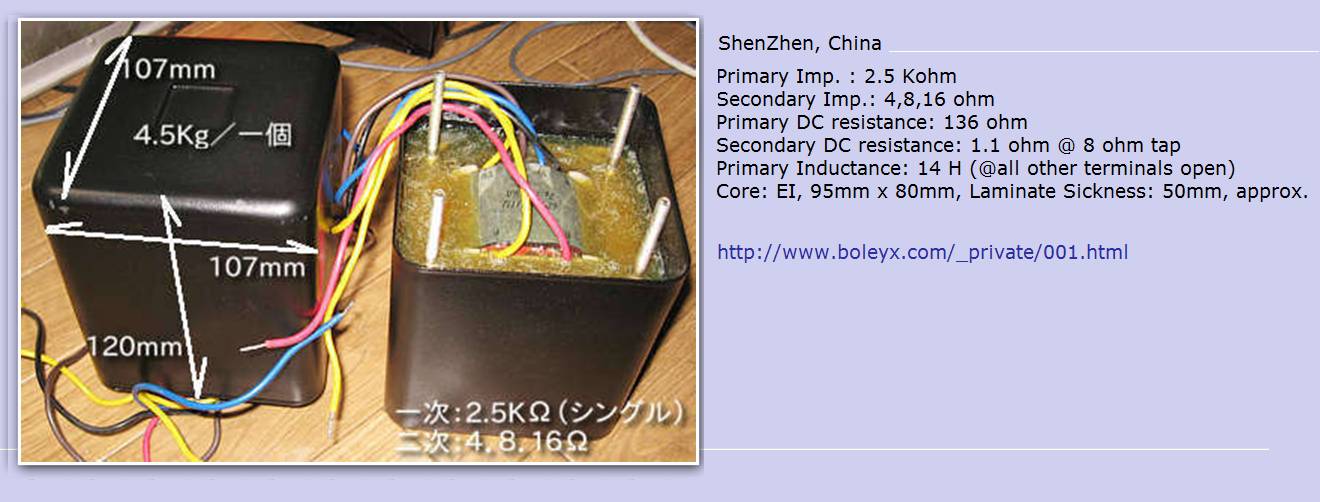

Transformador Shen Zhen.

Dados para construção caseira de um transformador de saída de alta qualidade.

O Transformador apresentado equivale em qualidade e desempenho aos melhores (e mais caros) transformadores existentes no mercado, tais como Tamura, Tango, Sowter, Plitron, Hammond, Edcor, etc.

O transformador recomendado pode ser construído com materiais encontrados na indústria nacional.

Enrolamentos:

Primário: A, B, C, D, E e F:  enrolamento trifilar de 233 (x3) espiras cada uma fio #31

Secundário: 7-8  55 espiras de fio #18

9-10  22 espiras de fio #18 continuando 10-11 33 espiras fio #18

Ligações como no diagrama.

Veja no próximo segmento “Rabyrinth” Um projeto genial

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

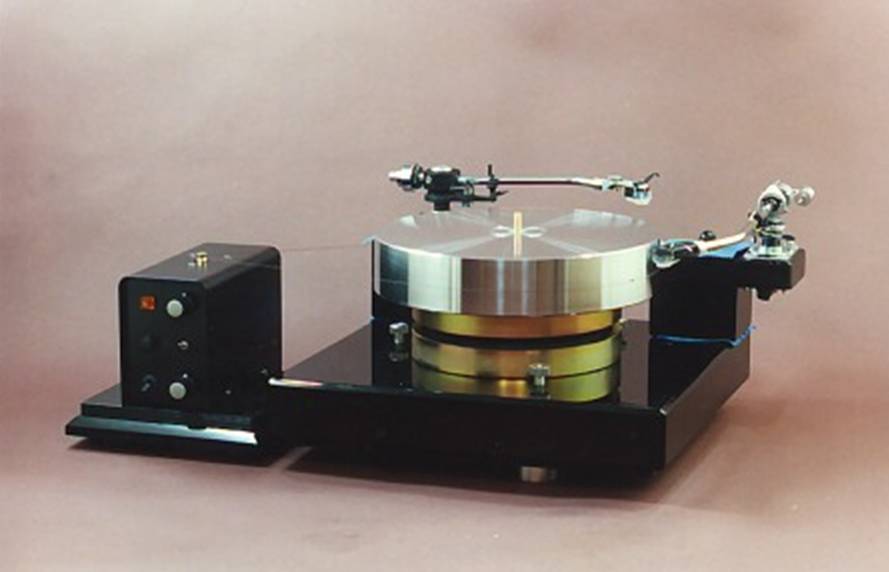

Conheça o toca discos  Platine Verdier
