Marco Zero da ressurreição das válvulas em áudio  VI

Detalhes sobre o sistema:

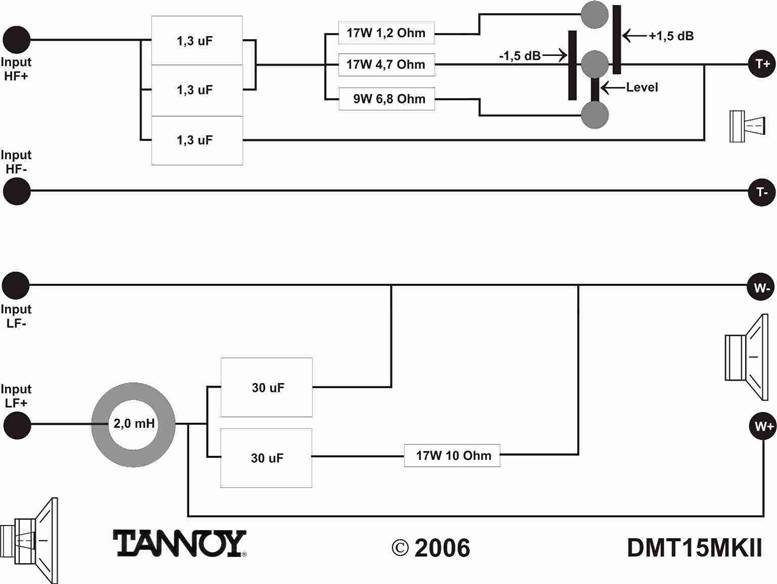

Divisor de freqüência para gabinete Tannoy.

Para gabinete descrito em http://www.novacon.com.br/audiowesternb.htm

Também adequado aos Falantes Keybass 15 Coaxial  ou 15 HORN com driver KD 210

xxxxxxxxxxxxxx

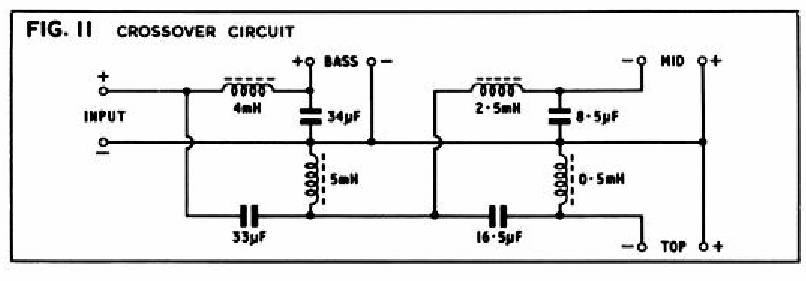

Proposta para divisor de três canais com 12 dB por oitava

xxxxxxxxxxxxxx

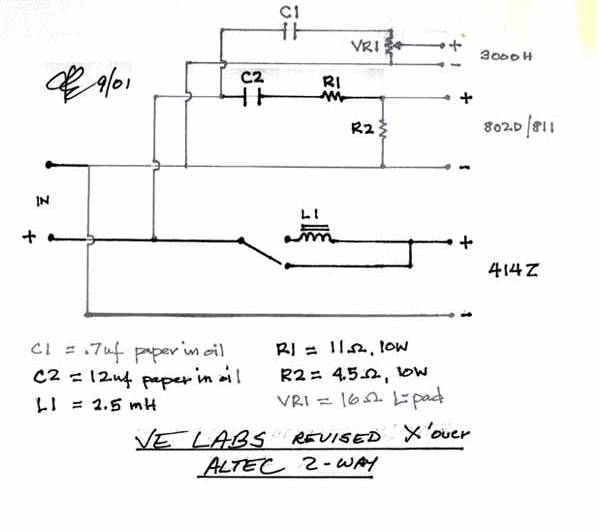

Proposta de JELabs para divisor de dois canais com Falantes Altec com 6 dB por oitava

Como em http://www.novacon.com.br/audiowestern.htm

414Z e 802D ou 811

Ou

414Z e 3000H

Usam-se apenas os terminais adequados

.......

Se V. quiser construir seu proprio divisor, eis alguns dados:

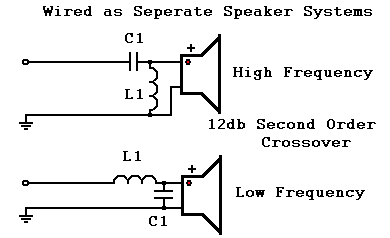

If wiring up separate components for specific functions

http://www.colomar.com/Shavano/crossover12db.html

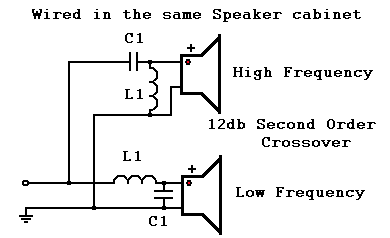

If enclosing separate components in a single unit
NOTE: each frequency range has its own specific L1 and C1
combination. This schematic implies that all the Capacitors
and Inductors are the same, but, you really choose the correct
L1/C1 combination for each speaker/frequency range needed.

Tabela para 8 e 4 Ohms

Com os cortes de frequencia requeridos

Construção de bobinas para divisores.

http://www.diyaudioandvideo.com/Calculator/Inductor/

Para a construção doméstica de um divisor de freqüências v. precisará de fio, capacitores e indutores. Fios de ligação serão fáceis de obter em qualquer loja de ferragens. Capacitores cujos valores são indicados serão compostos de combinações de capacitores comerciais encontrados em lojas de eletrônica. Os indutores ser.ao um caso a parte v. terá que fazê-los. Para  cálculo dos indutores existem tabelas e ábacos muito bem elaborados. Outra providência

será usar os calculadores eletrônicos de indutores. O link acima  nos é um bom exemplo.

Primeiramente v. coloca o tipo de fio a ser empregado V. poderá padronizar o fio #16 (diâmetro 1,291mm) para melhores divisores.

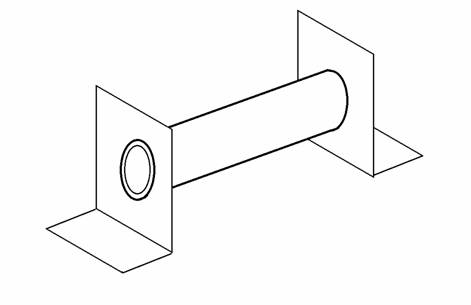

Sugerimos que para total padronização do sistema v. use e entre sempre com tubos de PVC de 1.5 polegada de diâmetro nominal e 4 polegadas de comprimento. Prepare os carretéis como na figura a seguir.

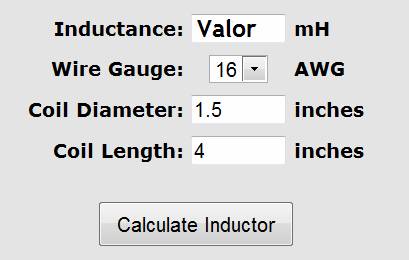

Ao alcançar o calculador preencha-o como na figura abaixo:

Clique em “Calculate Inductor” e receba como resposta os dados abaixo:

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

TOTH um simpático gabinete.

Toth, o primeiro modelo de coluna produzida pela JFaudio, reflete a filosofia, design e qualidade sônica desta marca.

Não serão todos que poderão ter em sua residência gabinetes como o Altec ou mesmo como o  Tannoy, aqui descritos. Como alternativa para ambientes mais modestos apresentamos o gabinete TOTH desenvolvido pela JF Áudio de Portugal, que é bastante compacto e eficiente uma vez que se baseia no Tubo em Funil de Voigt desenvolvido em 1930. http://www.novacon.com.br/audiocarac.htm  O gabinete apresentado possui alto rendimento de graves e é considerado como de alta eficiência especialmente para circuitos amplificadores como os WE e clones apresentados. Toth é um deus egípcio criador desde que trouxera para a Terra o uso da escrita hieroglífica, da alquimia, da matemática, da arquitetura, da medicina, da magia, da alquimia, enfim a base de todas as ciências que levaram os egípcios a um altíssimo nível de conhecimento.  Veja em : http://portugalparanormal.com/index.php/topic,7272.0.html .

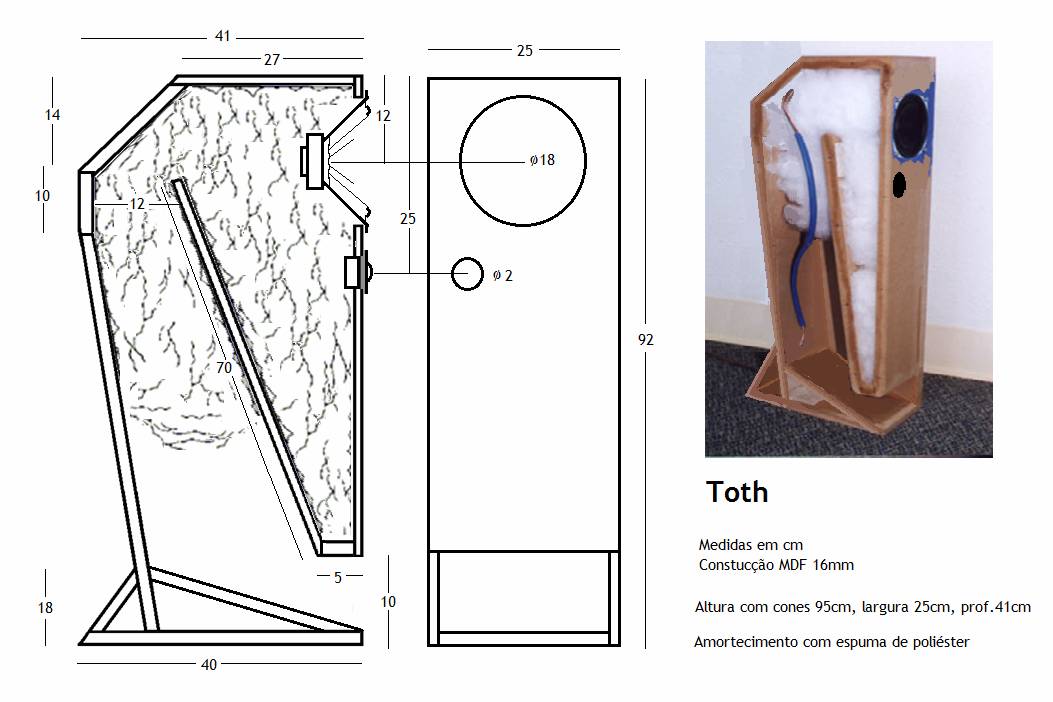

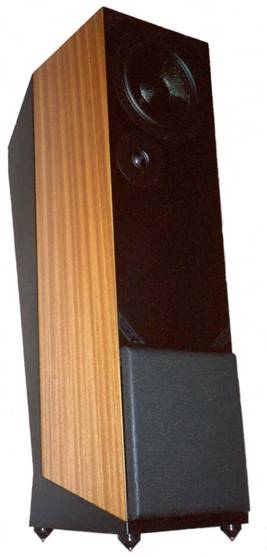

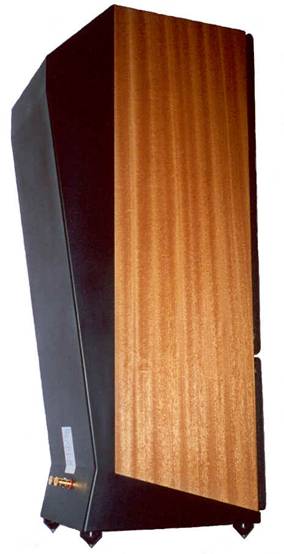

Abaixo as versão comercial do gabinete e dados construtivos do mesmo.

Especificações técnicas -

·         Descrição: Transformador acústico VTP(Voigt Tapered Pipe) de 2 vias

·         Altifalantes: 1X 25mm de cúpula em tecido impregnado para as altas frequências; 1x 200mm com cone em fibra de Kevlar para os médios-baixos

·         Largura de banda: 28Hz - 30.000Hz

·         Sensibilidade média ao longo da banda de resposta: 91dB/1m

·         Frequência de corte: 2300Hz (alinhamento Bessel)

·         Impedância nominal: 8 Ohm

·         Potência nominal admissível: 100 Watts

·         Potência recomendada do amplificador: 35W - 200W

·         Dimensões: Altura com cones 95cm, largura 25cm, prof.41cm

·         Peso unidade: 23Kg (mais 15Kg com embalagem em madeira)

A eletrônica -

Um cuidado muito especial foi dado ao projeto do crossover, por ser uma das secções mais importantes no equilíbrio sonoro dos alto falantes. É da opinião geral que o crossover deve ter o mínimo de componentes no trajeto do sinal de áudio (amplificador -> alto falante). Como tal optou-se por um corte de 6 dB com equalização de impedância para os baixos e 12 dB para o agudos. São utilizados componentes de qualidade e selecionados (condensadores de polipropileno e bobines com núcleo de ar, cablagem QED silver e alvéolos WBT). Tudo isto interligado sem o uso do habitual circuito impresso, muitas vezes gerador de cargas elétricas parasitas. Por último, mas não menos importante, os alto falantes: o médio grave constituído por um cone fibra Kevlar, chassi em alumínio fundido e bobina ventilada confere-lhe sem dúvida uma excelente reprodução de som. Com o mesmo nível de qualidade, o tweeter com membrana em tecido impregnado, bobina imersa em ferrofluido e placa frontal em alumínio, são sem dúvida atributos para um timbre aveludado das frequências mais altas.

Para finalizar, nada melhor do que fazer uma audição a este modelo de colunas, dotadas de uma sonoridade apaixonante, algo diferente das do tipo bass-reflex, permitindo ouvir música durante horas sem fatigar.

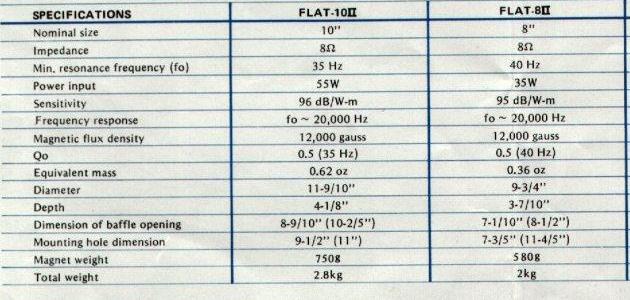

Alto falantes Coral

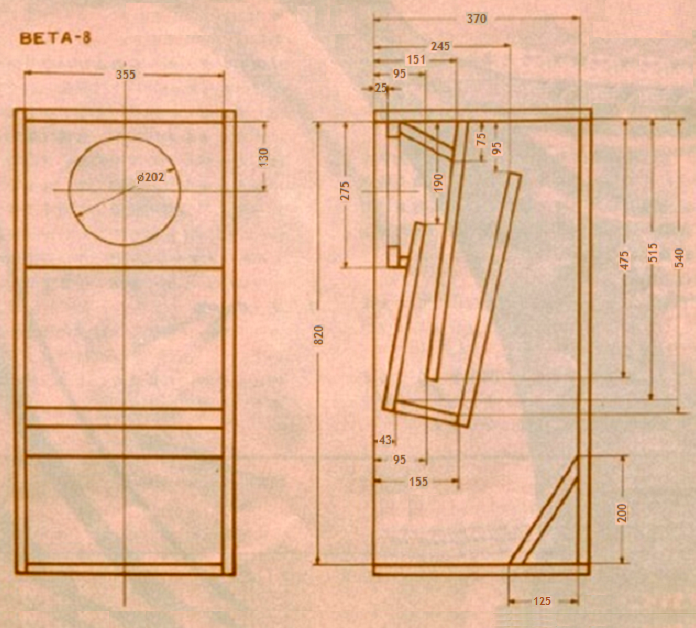

Projetos de labirintos

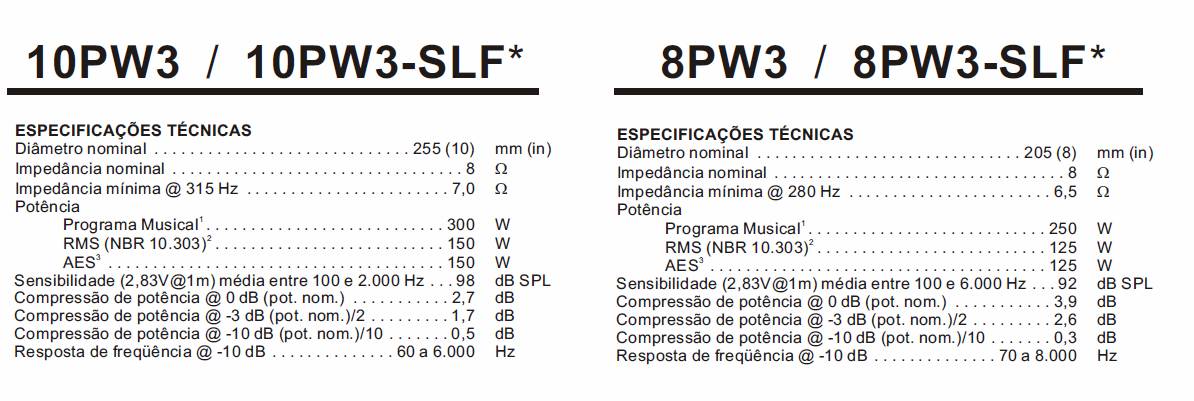

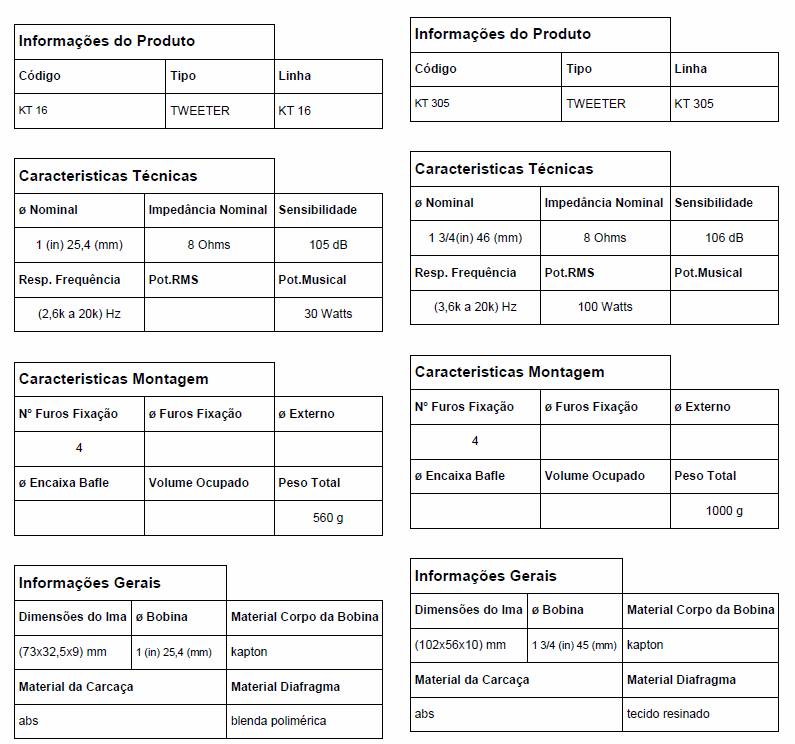

Alto falantes equivalentes Selenium (usando tweeter Keybass e divisor preparado)

A chave dos gabinetes em labirinto da Coral é o uso de falantes com resposta plana e com sensibilidade de 91 a 96 db/w/m . Em nosso mercado os falantes da Selenium apresentados satisfazem nossas exigências. Os projetos apresentados visam a possibilidade de construção doméstica. Neste segmento apresentamos sempre sistemas de alta eficiência para os amplificadores tipo WE de SE.

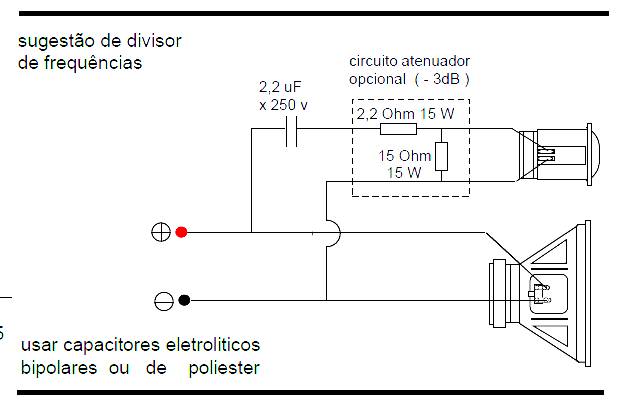

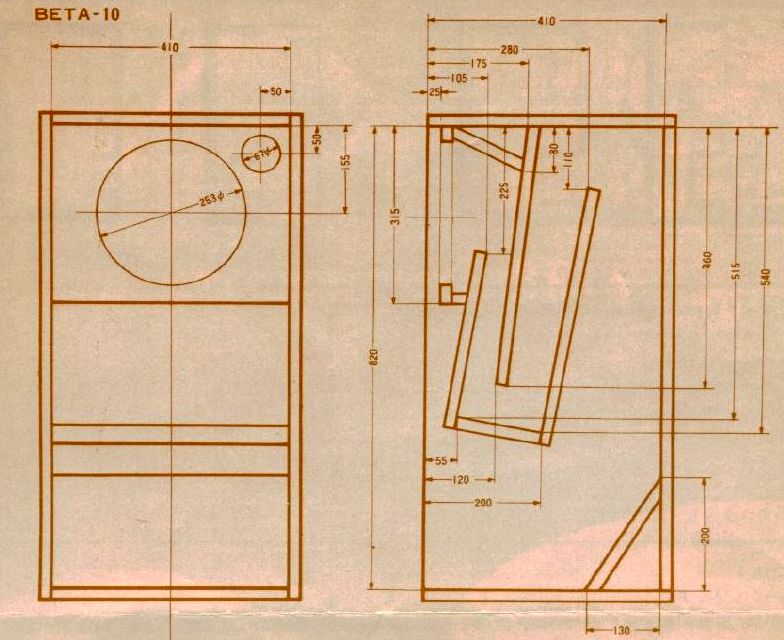

Ambos são projetos compactos idealizados para falantes de 8” e 10”  O gabinete BETA-10 inclui o uso de um tweeter que sugerimos como os da Keybass conforme especificações acima. Neste caso aplicaremos um divisor simples com o constante do diagrama anterior. Este não usa bobinas de corte. Apenas resistores e um capacitor bi-polar.

xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
