Marco Zero da ressurreição das válvulas em áudio V

Detalhes sobre o sistema:

Pre amplificadores para WE

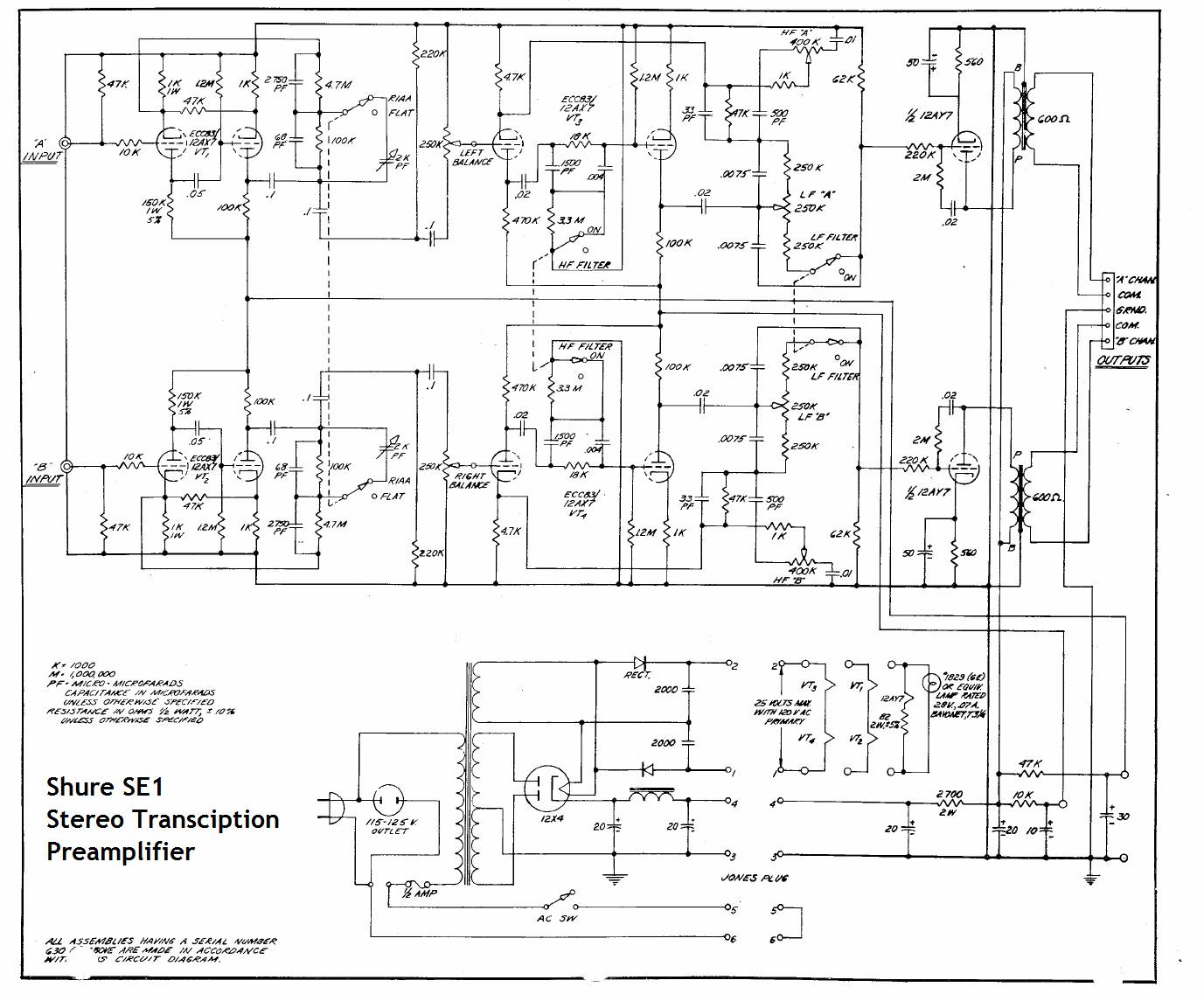

Circuito Shure para regravação

Para cápsulas magnéticas da mesma marca

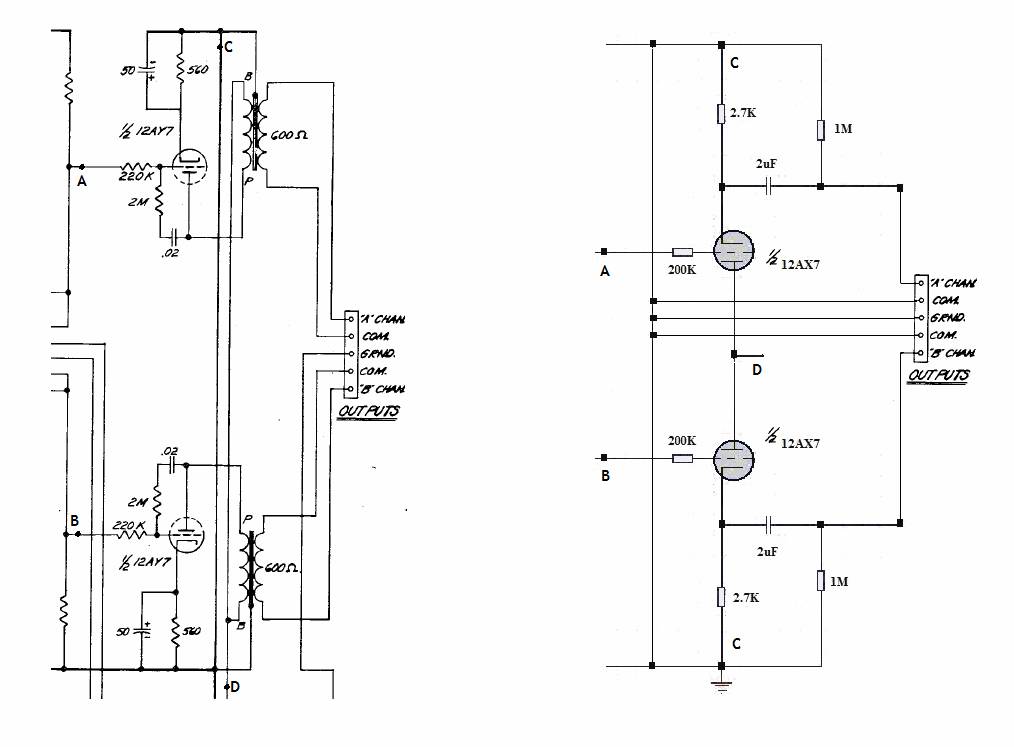

Adaptação para saída sem transformador

 Design by B. Stuurman

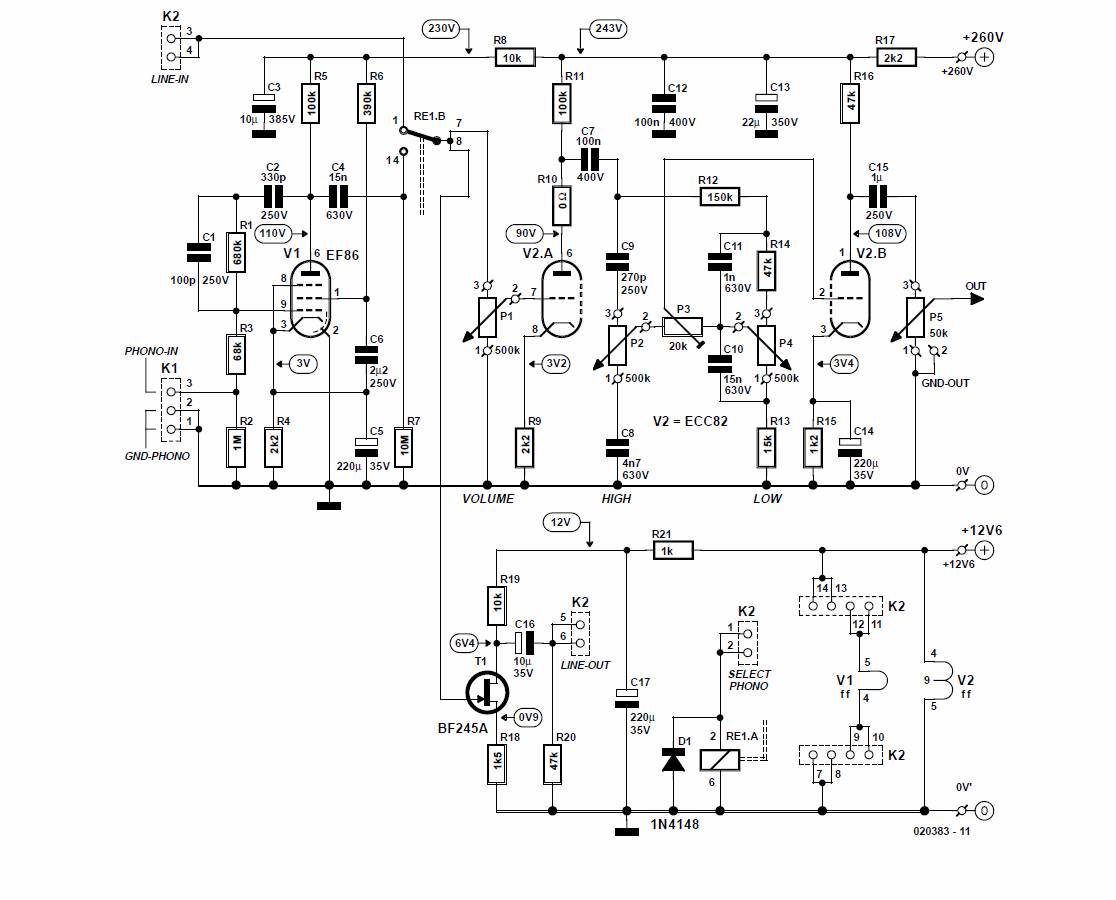

Pré amplificador Universal. Saída extra com FET BF245A

http://www.gtlab.net/gtlab2/filemanager/userpix/igor/valve_preamp_1.pdf

http://www.gtlab.net/gtlab2/filemanager/userpix/igor/valve_preamp_2.pdf

http://www.gtlab.net/gtlab2/filemanager/userpix/igor/valve_preamp_3.pdf

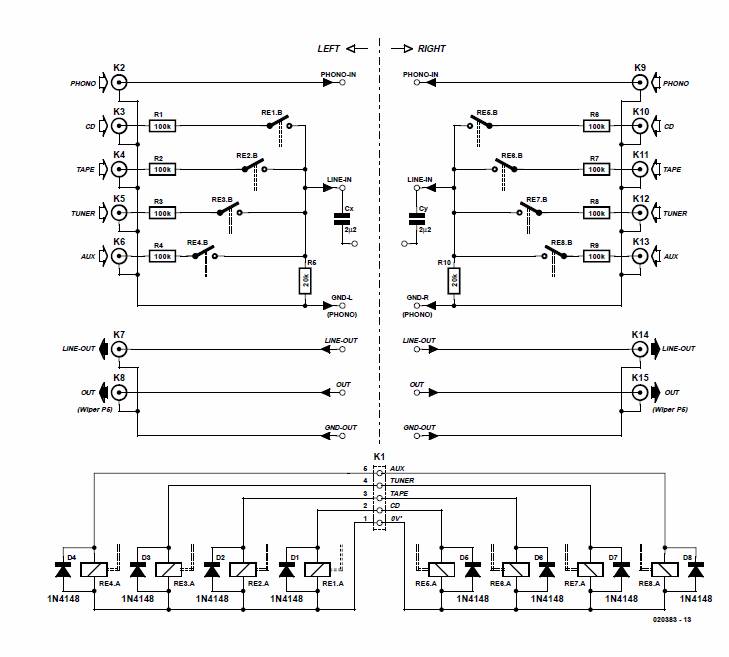

Conexões de entradas

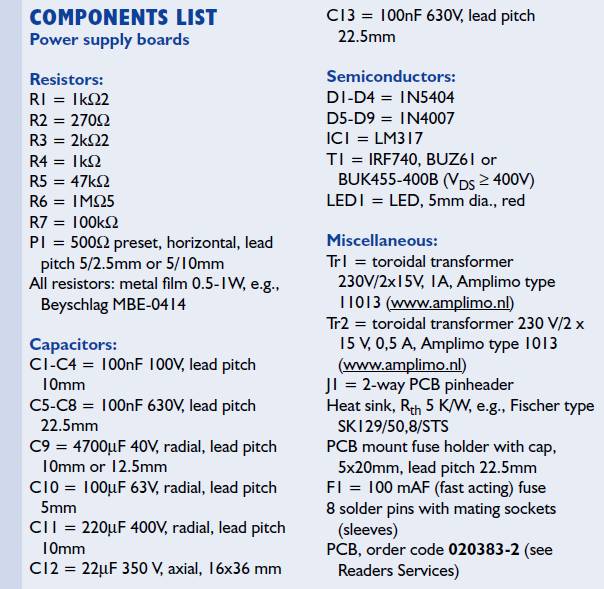

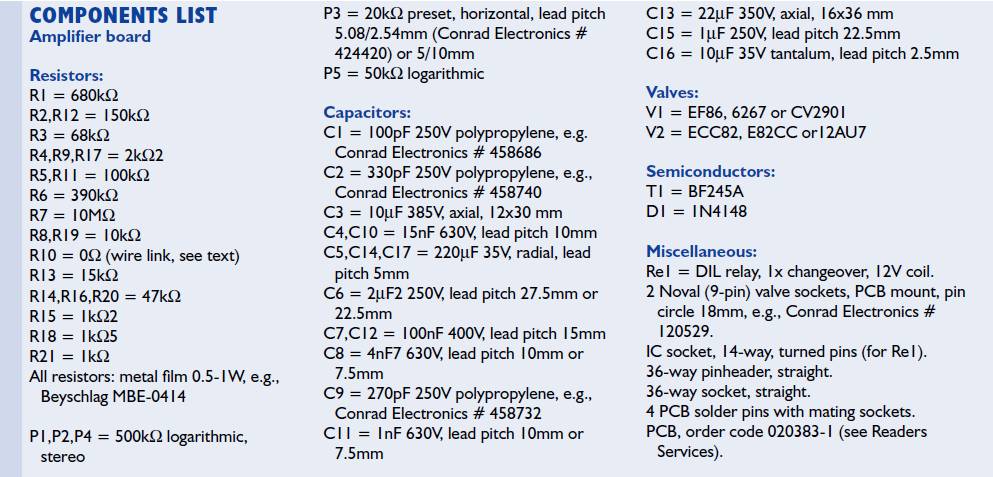

Lista de materiais

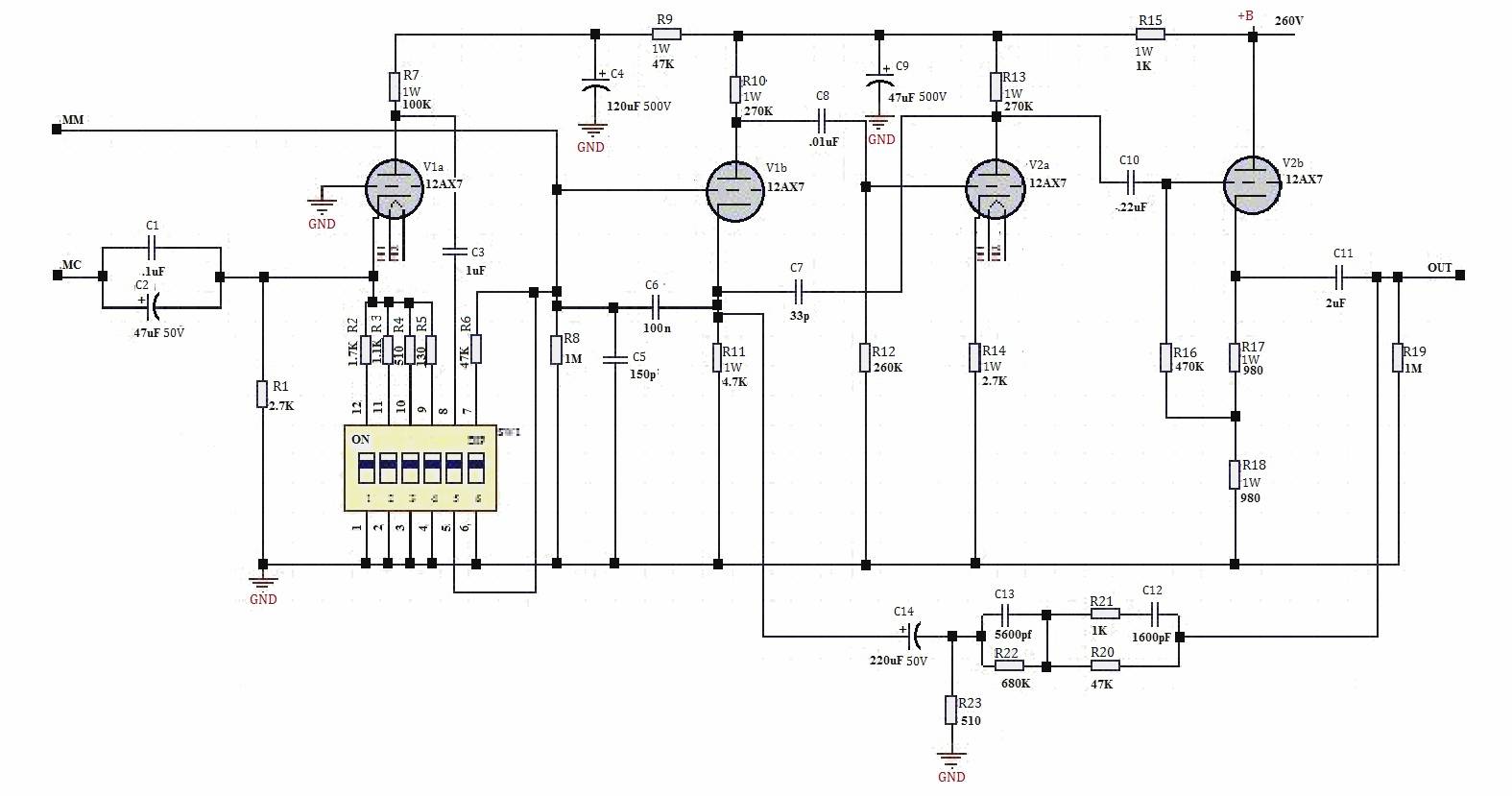

Pré amplificador plano Universal MC/MM corrigido para curva RIAA

Pré amplificador plano Universal MM corrigido para curva RIAA (1)

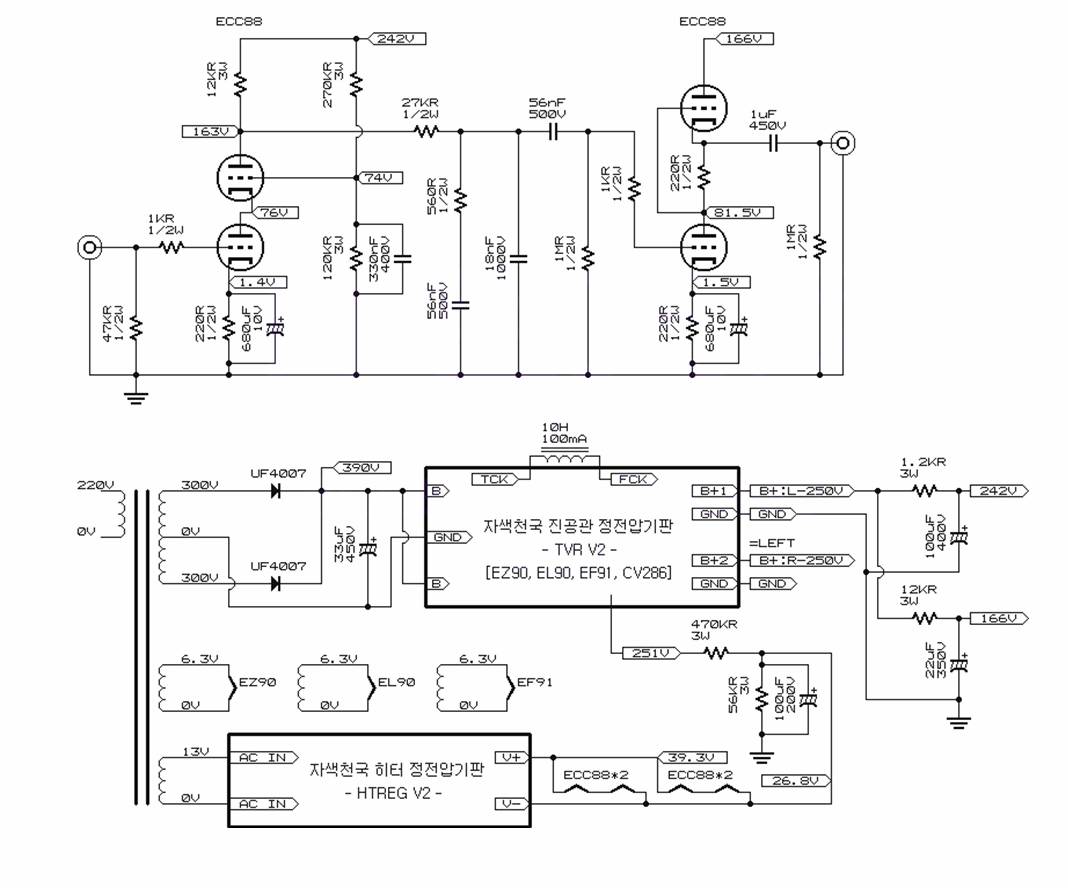

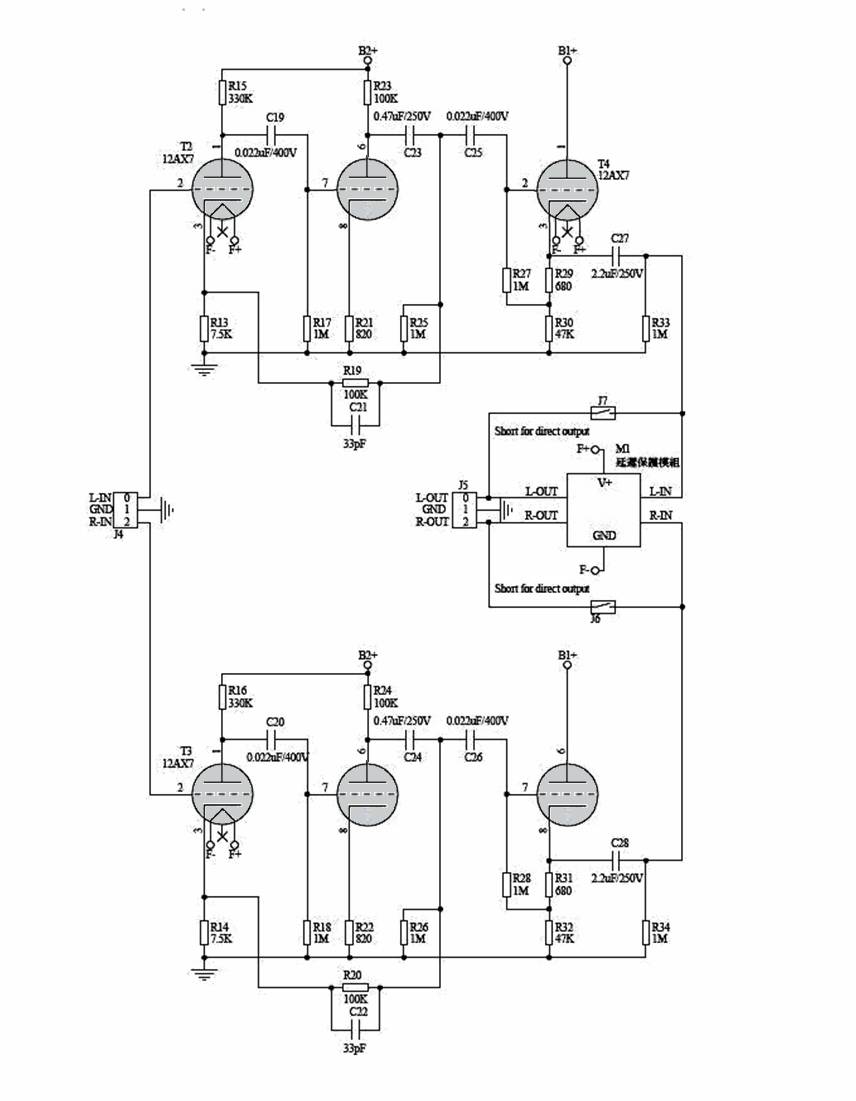

Pré amplificador SRPP plano Universal MM corrigido para curva RIAA (2)

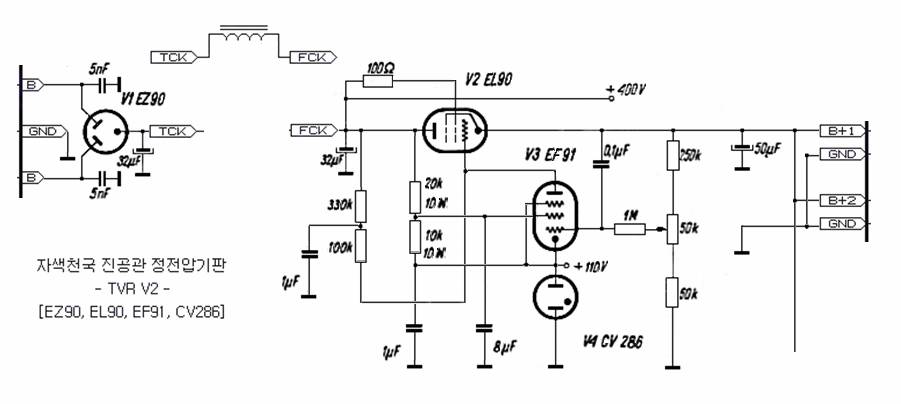

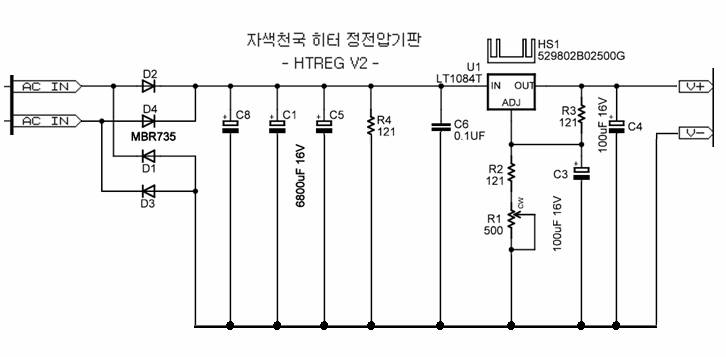

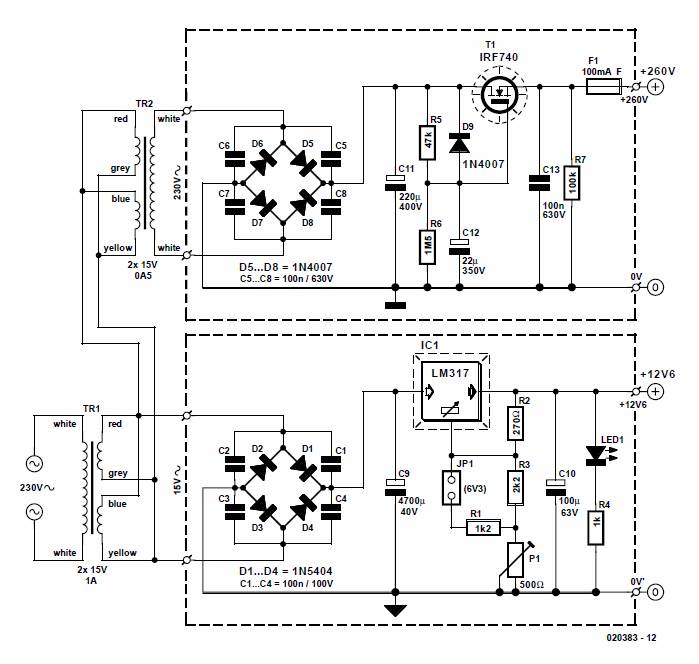

Complemento regulador e filtro de fonte

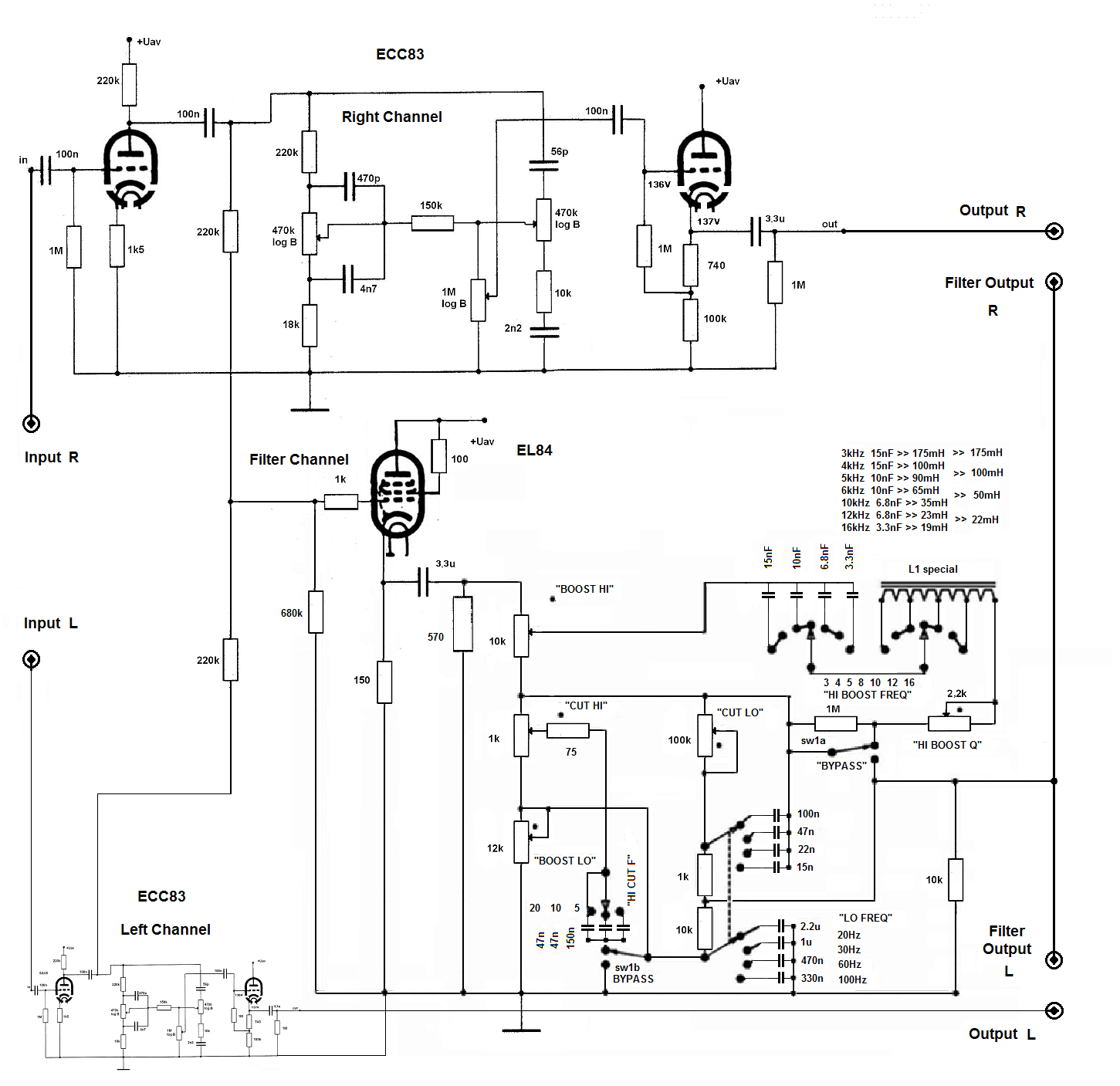

Pré amplificador Stereo Universal com controle de tonalidade e volume  individual e Mono com filtros para discos de 78 RPM

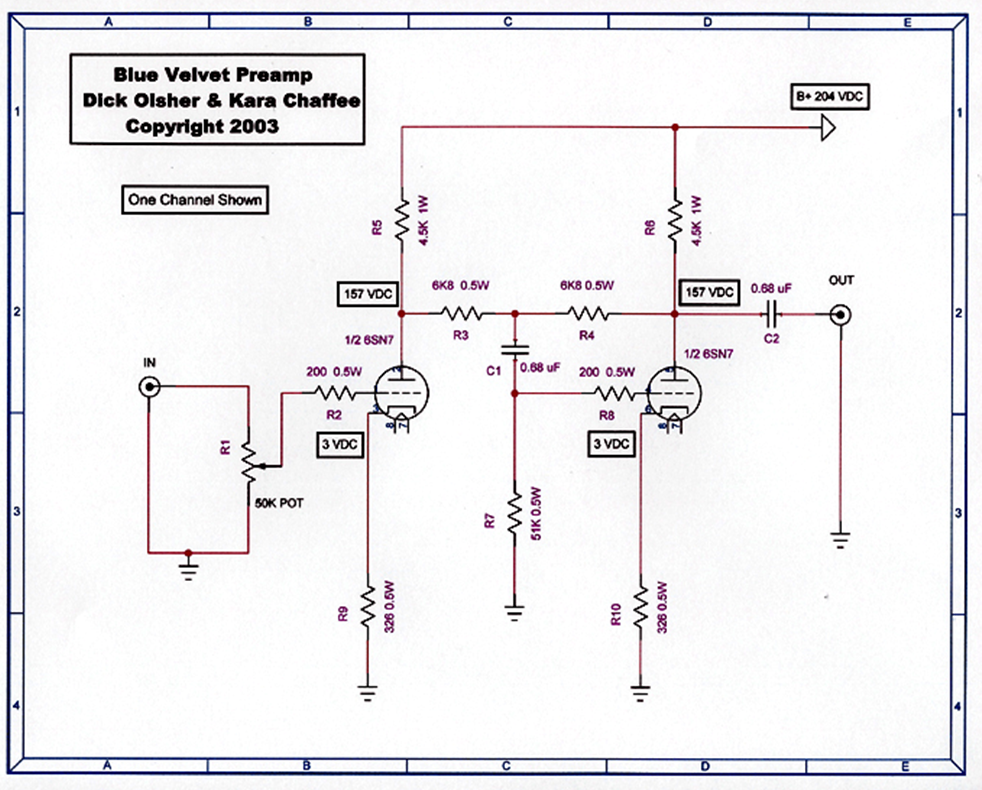

Pré tipo universal de escola antiga com rebaixo de médios (voz) de Dick Olsher e Kara Chaffee.

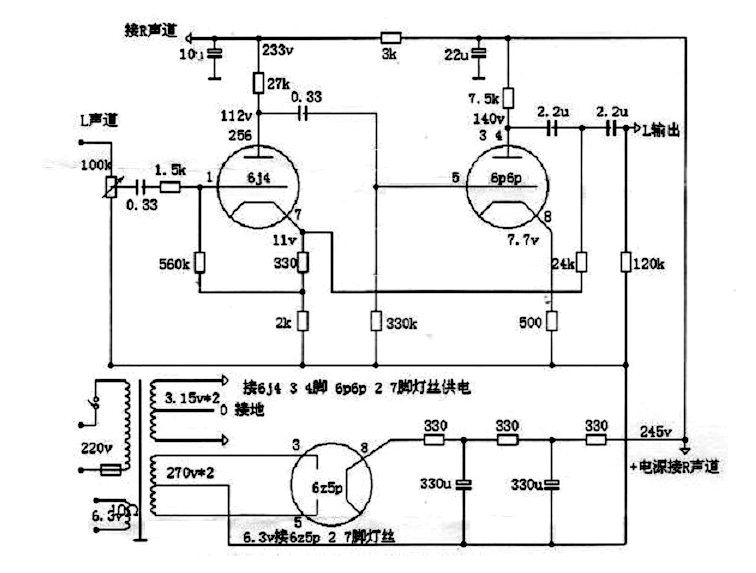

Pré amplificador da escola antiga usando válvulas de placas grandes

6J4 = 6AU6*; 6P6p = 6V6GT*; 6Z5p = 6X5GT

*em configuração triodo.
