Sport - A criatividade e o pioneirismo da Rússia industrial

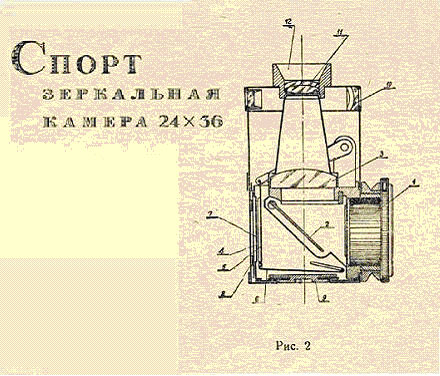

Do manual de instruções.

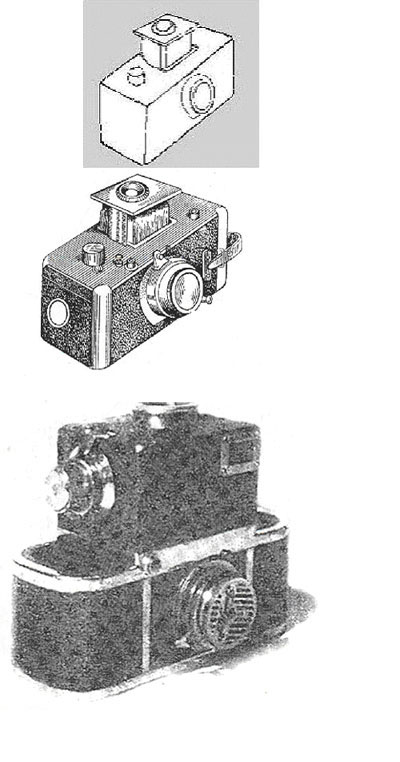

1) Primeiro esboço da Min 1929 por A: A: MIN
2) Segundo esboço da Min feito por A.O. Gelgar
3) Modelo em protótipo apresentado por Sovetskoe Foto Jan 1935
4) Logotipo em Art-Déco Voomp-Goi (Petrograd)

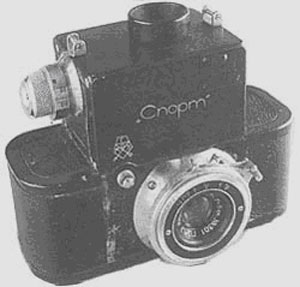

Primeira série da Sport diretamente derivada da Gelveta Notem-se as alças na parte superior do corpo e caixa do visor bem mais angulada que as séries seguintes

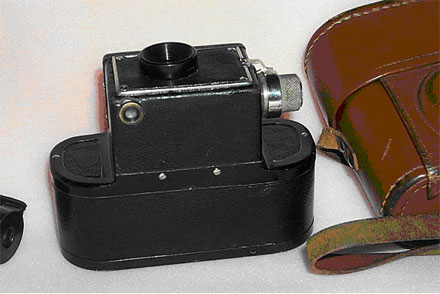

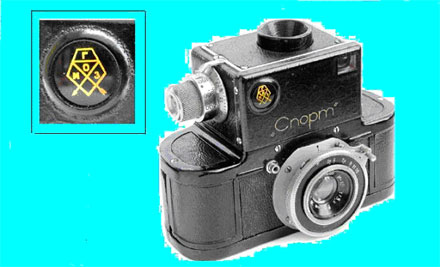

Outra visão da Sport Primeira série.

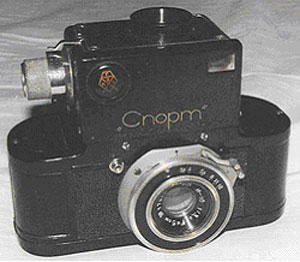

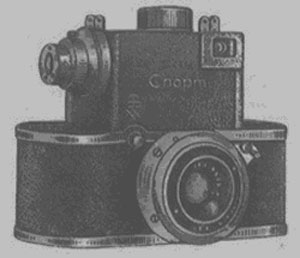

Série de produção em massa

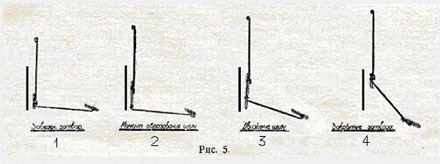

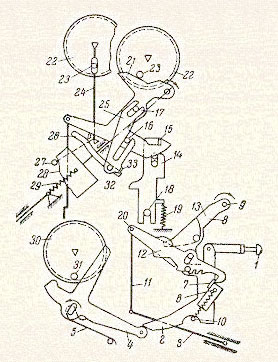

Do manual de instruções- Movimento do obturador.
Mecanismo de cortina da Sport/Gelveta. Não é raro, ao ter-se às mãos uma câmara destas de 1935, que mesmo parada nestes últimos 70 anos, esteja em perfeitas condições de funcionamento quando solicitada.
A figura acima mostra o funcionamento da cortina da câmara. Esta possui lâminas rígidas de aço em seu mecanismo.
A cortina vertical (superior) é a de abertura e a que muda de posição de quase horizontal para 45° (inferior) é a cortina de fechamento. A traço vertical fixo atrás das diversas etapas de funcionamento, corresponde a superfície sensível. (filme).
Posição * 1 - inicio do disparo. * 2- a cortina vertical sobe para expor o filme, * 3- de acordo com a velocidade selecionada, inicia-se o movimento da 2ª cortina. * 4- a 2ª cortina termina seu movimento fechando a câmara de exposição.

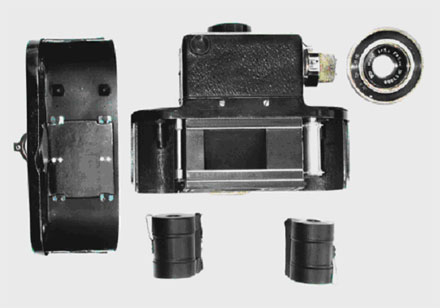

Vista traseira mostrando os dois cartuchos para 50 poses, tampa e objetiva removidas.

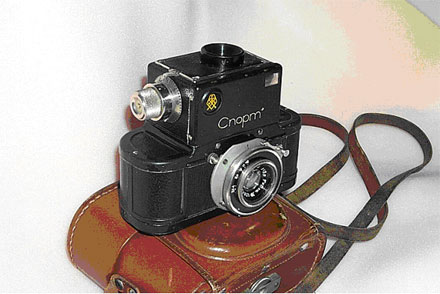

Duas vistas da Sport modelo de produção seriada.
