Marco Zero da ressurreição das válvulas em áudio  II

Circuitos e clones

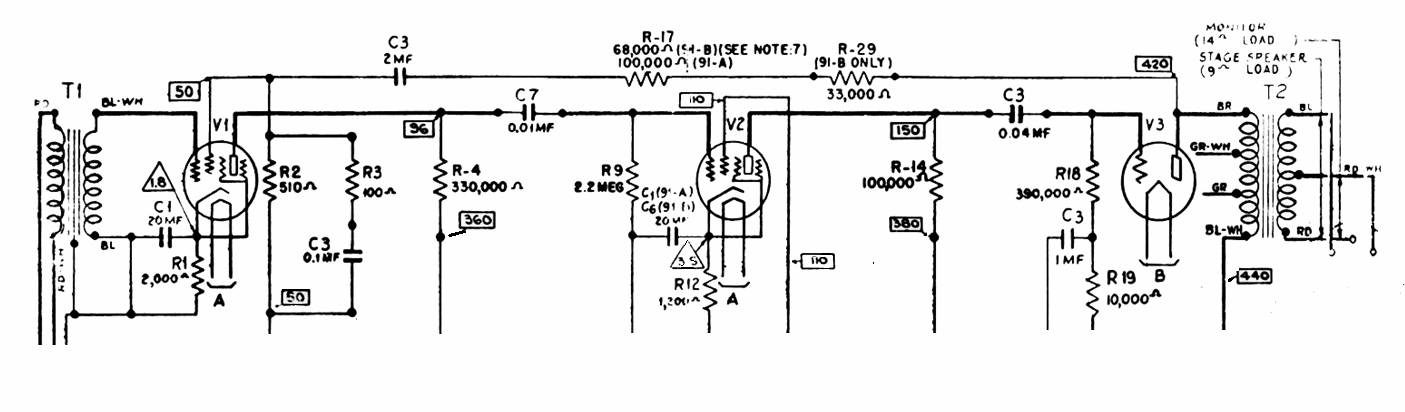

Diagramas de amplificação e fonte divididos par maior simplificação na leitura.

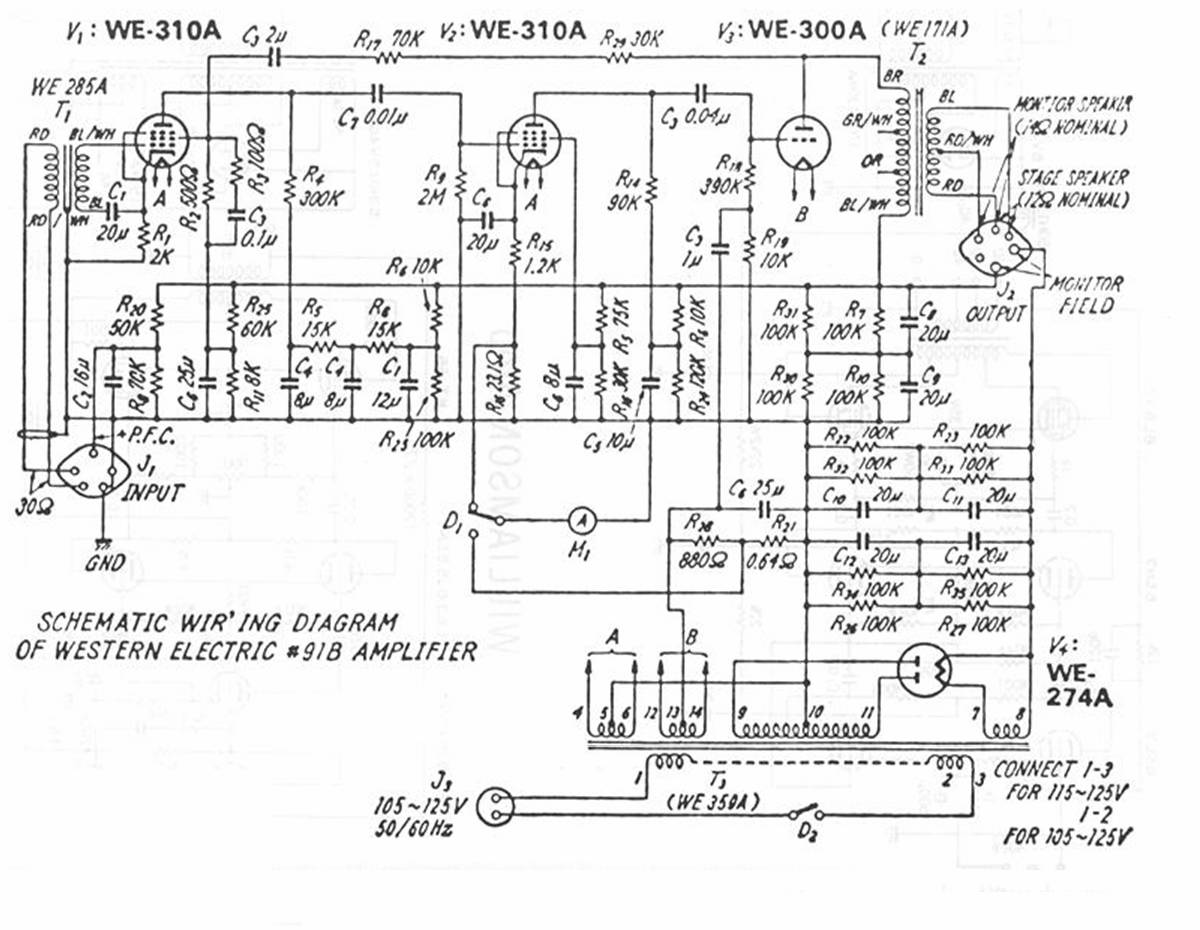

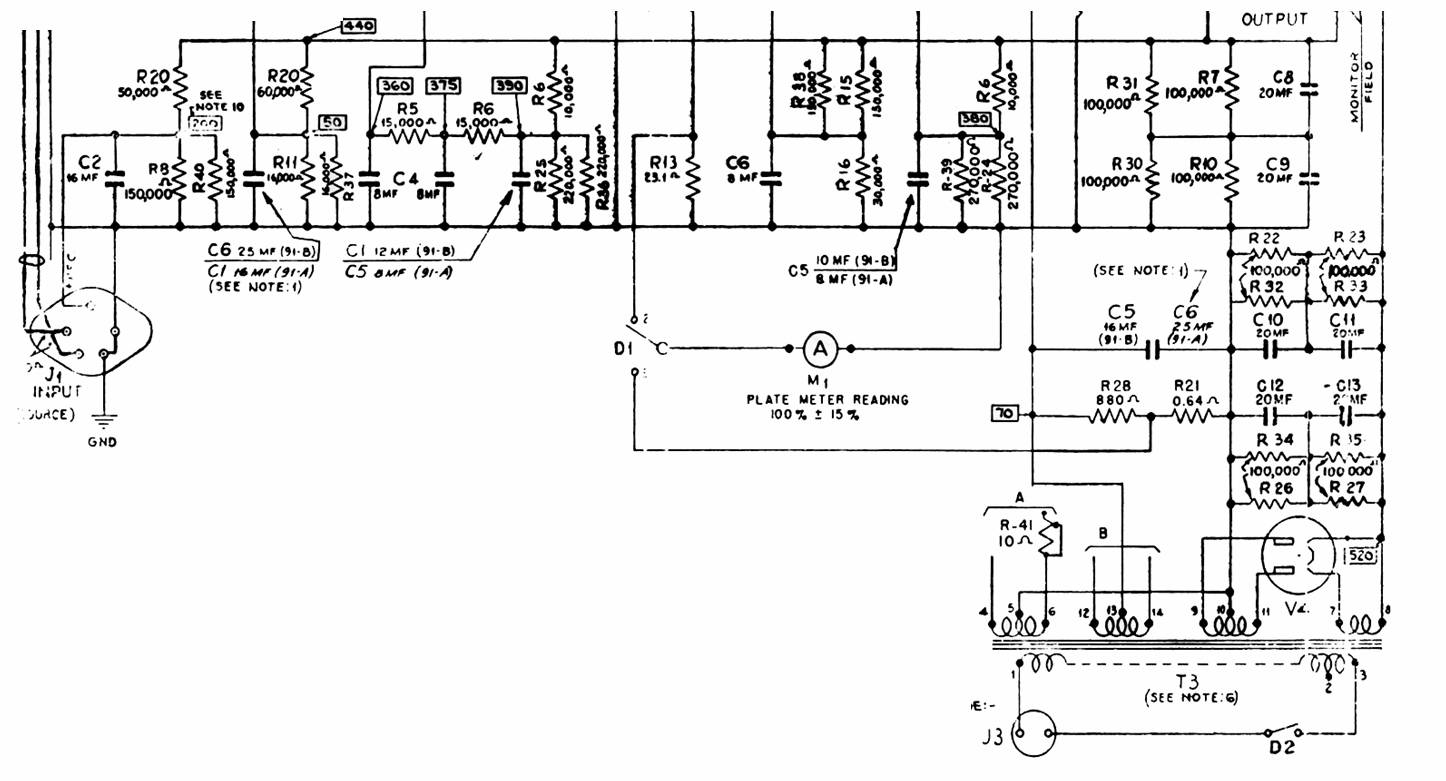

Diagrama da versão 91-B

We 171 transformer

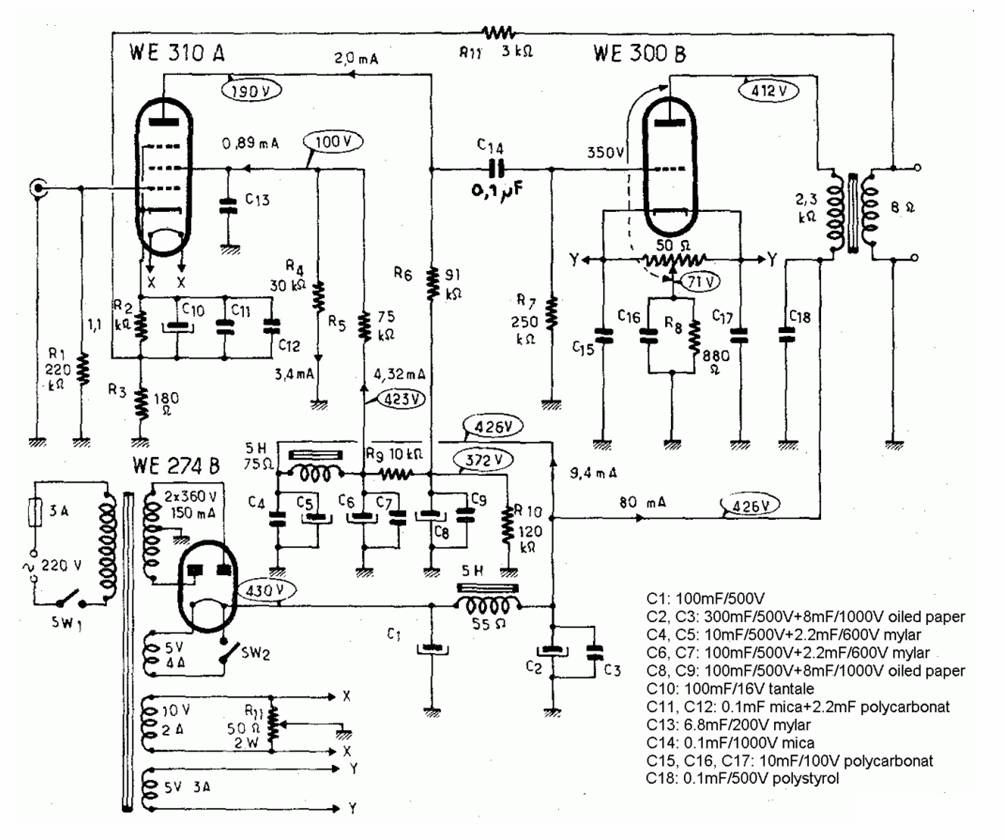

Diagrama simplificado sugerido pela revista L’Audiophile para montagem caseira da versão 91-B incluindo realimentação negativa

Nota: a WE310 poderá ser substituída pela 6J7, EF37 ou EF86.

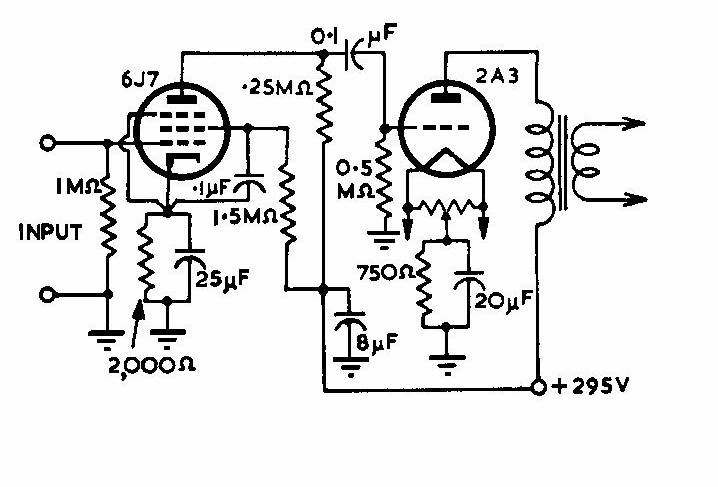

Abaixo versão doméstica RCA com 2A3 em lugar da 300B  Langford Smith 1954

Ver fonte em:

circuito RC15/17 http://www.novacon.com.br/audiorcac2.htm

circuito RC12 (16)  http://www.novacon.com.br/audiorcac1.htm

circuito RC13 (S) http://www.novacon.com.br/audiorcac1.htm

nos circuitos das páginas http://www.novacon.com.br/audio2a3amp.htm

e http://www.novacon.com.br/audio2a3amp1.htm (recomendado)

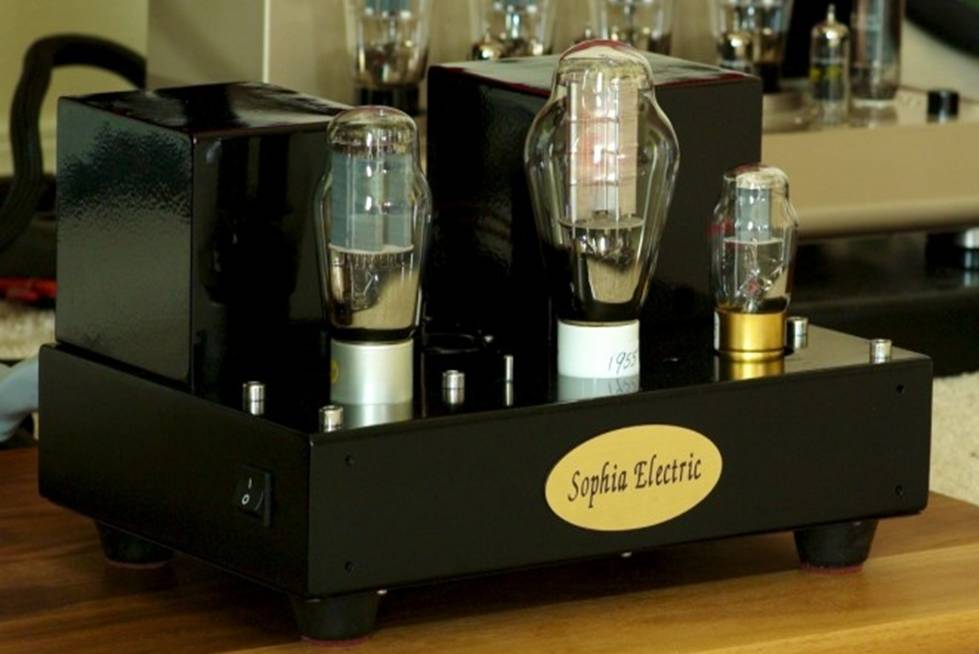

Sophia Electric  Model 91-01 Versão doméstica comercial atual.

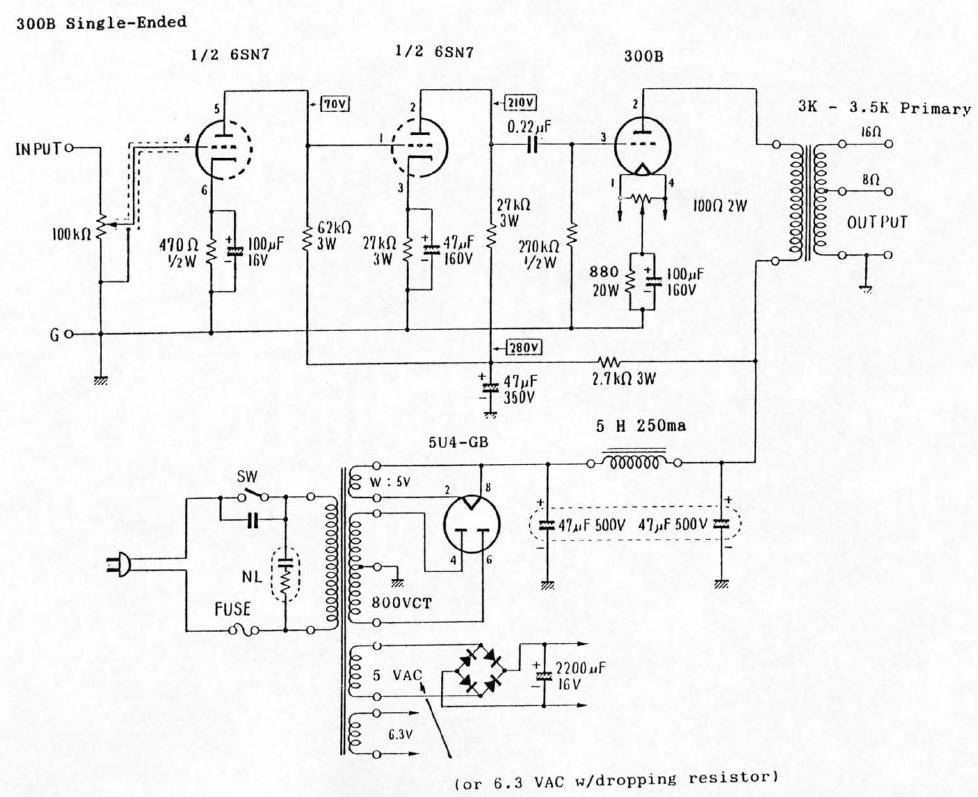

http://diyaudioprojects.com/Schematics/images/6SN7-300B-Single-Ended-Tube-Amp-Schematic.jpg

Sophia Electric  Model 91-01 Diagrama

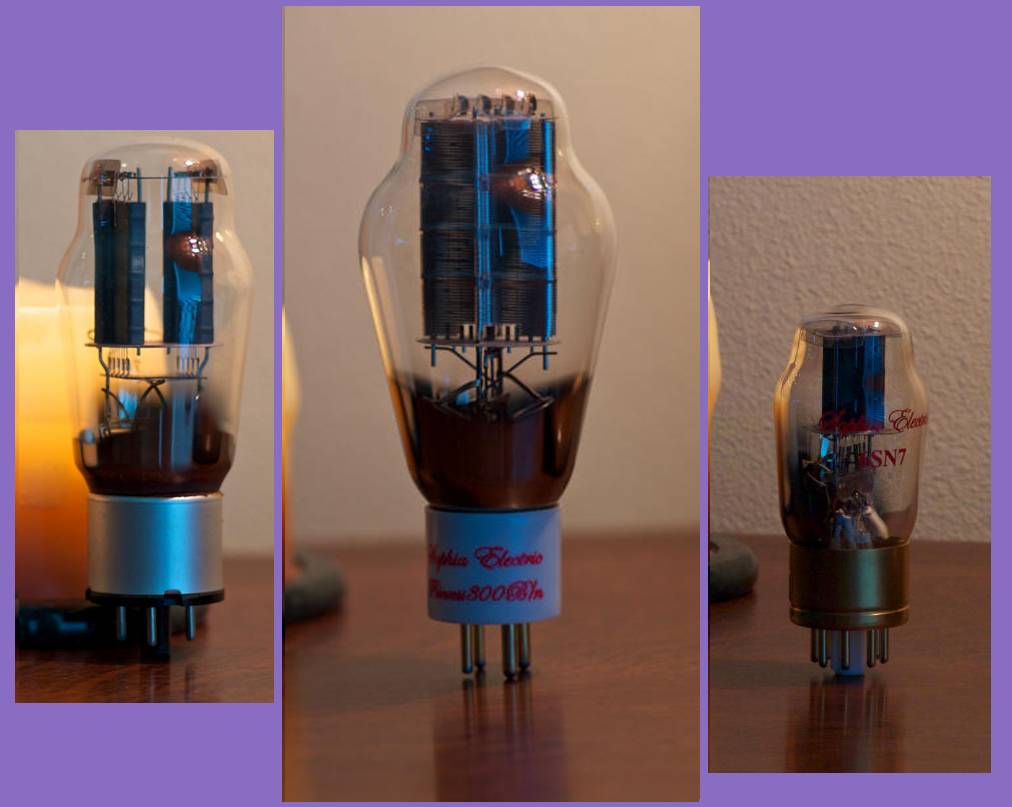

Válvulas empregadas (5Z3P 300B 6SN7/CV181)

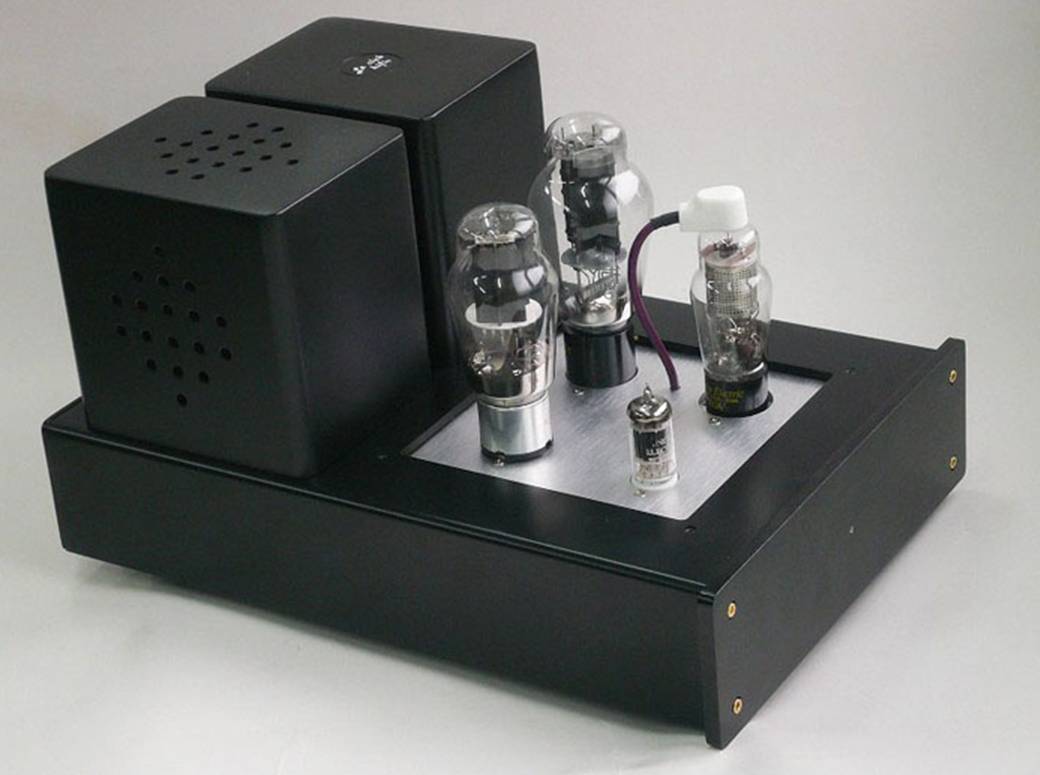

Lux Model 91 outra variação sobre o original

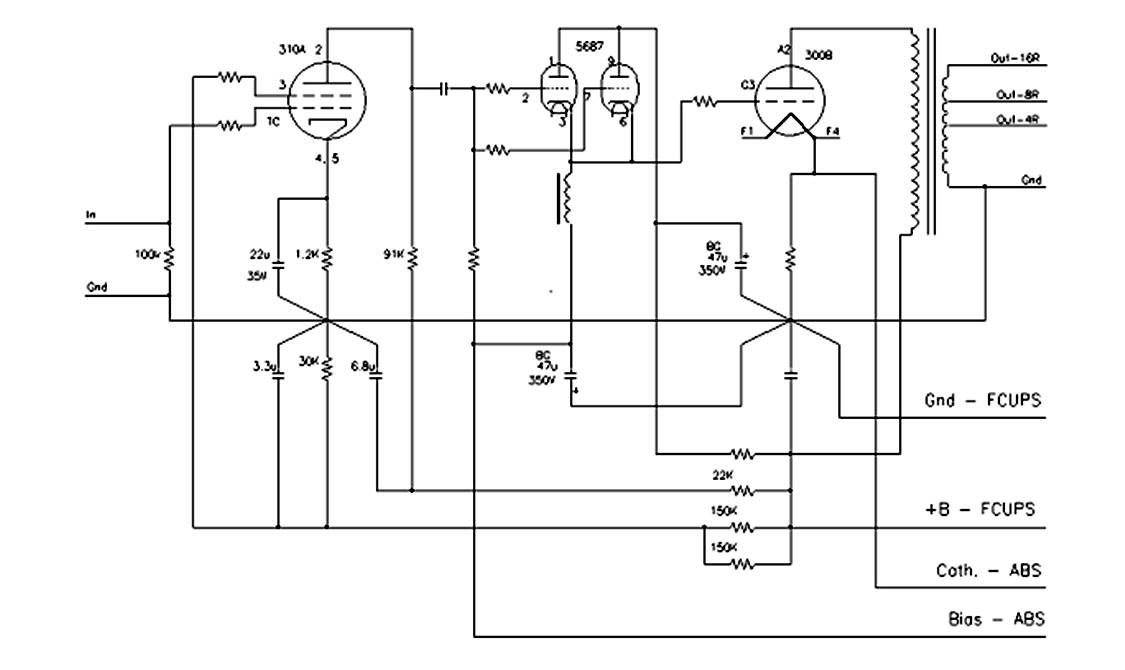

Lux Model 91 Diagrama incompleto faltando fonte, regulador de tensão, alimentação de catodo e bias.
